A confiabilidade operacional de redes PROFIBUS é um dos pilares da integridade de sistemas de automação industrial.
Interferências eletromagnéticas, falhas de cabeamento, terminação inadequada e degradação de sinal podem comprometer seriamente a comunicação entre dispositivos de campo e controladores.
O uso de ferramentas especializadas de diagnóstico é, portanto, uma prática essencial na manutenção preditiva e no comissionamento de redes industriais.
Neste cenário, o analisador PROFIBUS Tester 5 (BC-700-PB) destaca-se como uma das soluções mais completas e robustas para análise detalhada da camada física e da comunicação de redes PROFIBUS DP.

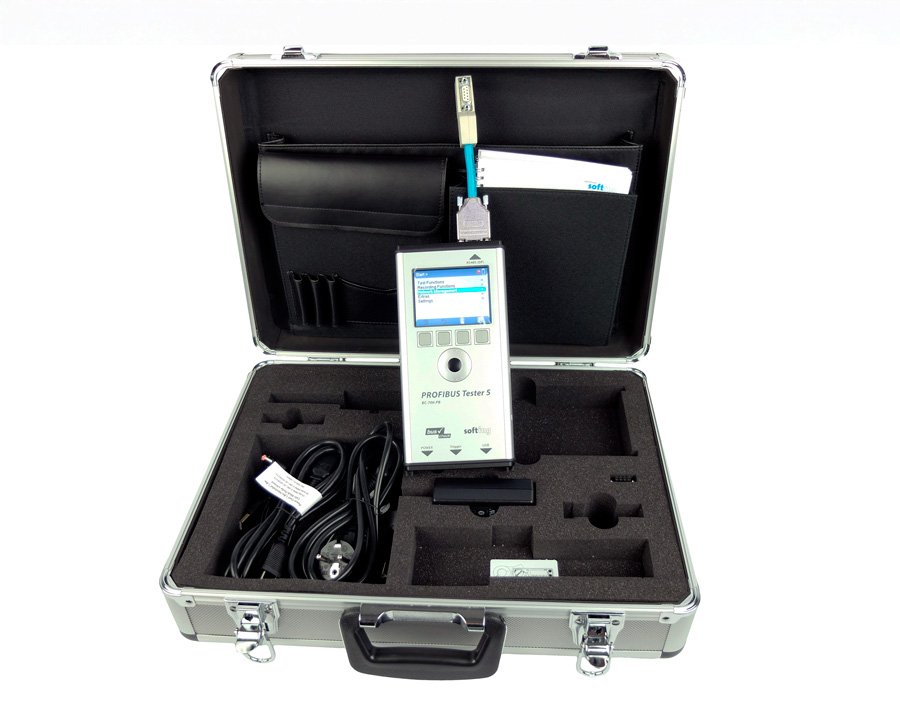

Visão geral do analisador PROFIBUS Tester 5
O analisador PROFIBUS Tester 5 (BC-700-PB) é um analisador PROFIBUS portátil multifuncional projetado para executar testes em redes PROFIBUS DP e PA.
Combinando funções de análise de camada física, avaliação da comunicação de dados, testes de cabos e simulação de mestre, o BC-700-PB se apresenta como uma ferramenta indispensável para engenheiros e técnicos que atuam na garantia da qualidade de redes de comunicação industrial.
Entre suas principais características estão:
- Diagnóstico completo da camada física (níveis de sinal, ruído, índice de qualidade)
- Avaliação da comunicação lógica (frame analysis)
- Testes de cabos com detecção de falhas por refletometria
- Varredura topológica com medição de distâncias
- Simulador de mestre DP para validação sem PLC ativo
- Modo stand-alone com interface gráfica integrada
Aplicações típicas na indústria
O analisador PROFIBUS Tester 5 é amplamente utilizado nas seguintes situações:
- Comissionamento de redes PROFIBUS em plantas industriais novas ou reconfiguradas
- Manutenção preventiva e corretiva, identificando falhas antes que comprometam a produção
- Validação de instalações físicas, assegurando conformidade com normas da PI (PROFIBUS & PROFINET International)
- Geração de relatórios de conformidade, integráveis ao PROFIBUS Diagnostics Suite
- Análise de topologia e identificação de dispositivos falhos ou mal conectados
Conexão à rede PROFIBUS DP
Métodos de conexão
O BC-700-PB pode ser conectado à rede de diferentes formas, dependendo da topologia da planta:
- Conector D-sub com soquete de serviço (recomendado para redes existentes com manutenção prevista)
- Cabo adaptador direto D-sub (para acesso em redes sem soquete de serviço)
- Conectores M12 com adaptador específico (uso em ambientes IP68)
- Interfaces de teste dedicadas com terminação ativa (quando há necessidade de conexão sem interrupção)
Observação: durante testes em redes ativas, sempre utilizar o cabo adaptador D-sub com baixa interferência (modelo ACA-NN-006031) para minimizar impactos no funcionamento da rede.
Testes em redes vivas ou redes desligadas
Redes vivas (online): Permite avaliação sem parar o processo produtivo, com testes de sinal, ruído, taxa de erro e topologia passiva.
Redes desligadas: Necessárias para execução de testes de cabeamento, simulação de mestre e varredura ativa de topologia.
Funções de diagnóstico e análise
Bus Status
Apresenta visão geral da integridade da rede com base nos seguintes indicadores:
- Presença de comunicação
- Nível de tensão em repouso
- Terminação ativa
- Baud rate detectado
Qualidade de Sinal
Mede o índice de qualidade do sinal em cada estação, incluindo:
- Razão sinal/ruído (SNR)
- Tempo de subida
- Amplitude do sinal
- Distorções por reflexo ou degradação
O índice de qualidade é especialmente sensível a interferências de alta frequência, sendo ideal para ambientes com elevado ruído eletromagnético.
Osciloscópio Integrado
Permite visualização da forma de onda dos sinais PROFIBUS diretamente no display do equipamento, com:
- Amostragem de até 384 MS/s
- 8192 pontos de análise
- Resolução de 10 mV (diferencial) e até 15 mV (referente ao GND)
Funções avançadas do analisador PROFIBUS Tester 5
Simulador de Mestre
Em redes ainda não operacionais, o analisador PROFIBUS Tester 5 pode simular um mestre DP, permitindo testes de comunicação com os dispositivos escravos, detecção de erros e análise de resposta.
Topologia e localização de estações
Realiza varredura da rede para mapear a ordem e distância entre os dispositivos. Essa função é útil para:
- Diagnosticar erros de endereçamento
- Detectar cabos incorretamente conectados
- Planejar expansões ou reconfigurações
Teste de Cabos
Utiliza refletometria para:
- Identificar curtos, aberturas, inversão de fios e reflexões
- Estimar distância até a falha
- Verificar comprimento do segmento
- Avaliar terminação correta
Recomenda-se uso em modo stand-alone e com bateria interna para evitar interferência do aterramento ou correntes espúrias.
Análise de PROFIBUS PA com adaptador BC-700-H1 (opcional)
Com o adaptador PA (BC-700-H1), é possível analisar redes PROFIBUS PA com:
- Detecção de nível DC de alimentação (mín. 9V)
- Avaliação de sinal AC (MPB)
- Medição de polaridade e integridade do sinal
Não deve ser utilizado em áreas classificadas ou segmentos MBP-IS (terminais azuis).
Organização e documentação de testes
Os resultados são organizados por:
- Redes
- Segmentos
- Locais de teste
E podem ser exportados via USB para o PROFIBUS Diagnostics Suite, com suporte a relatórios em .PDF, .CSV ou importação direta em bancos de dados corporativos.

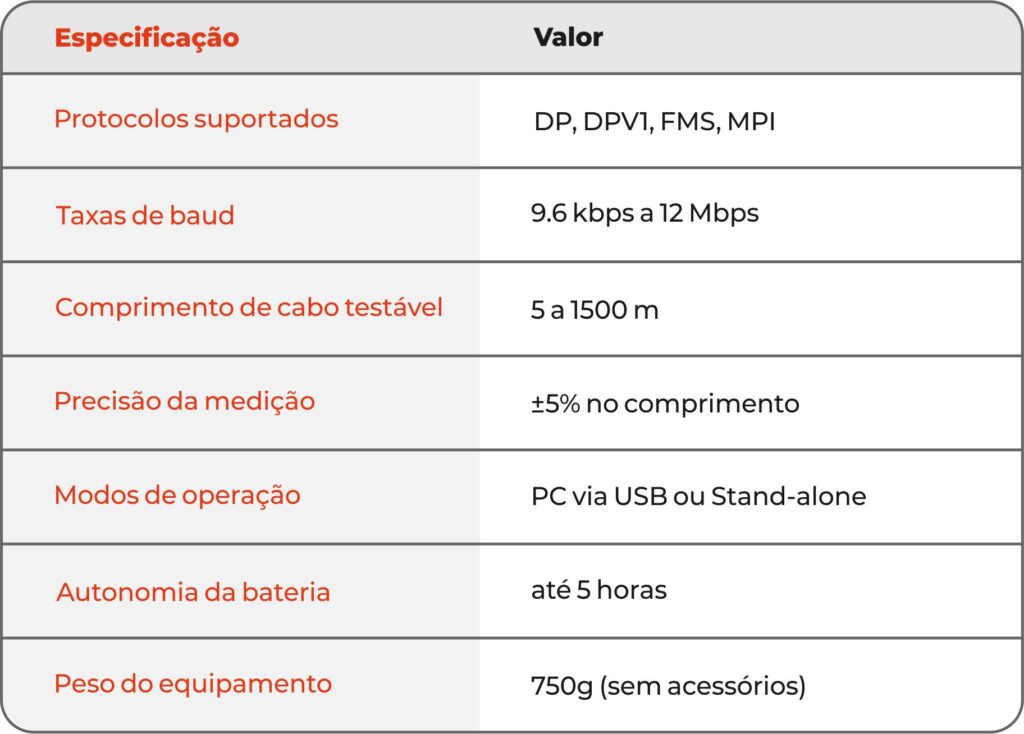

Requisitos técnicos
Analisador PROFIBUS Tester 5, a melhor escolha para diagnóstico em redes PROFIBUS
O analisador PROFIBUS Tester 5 BC-700-PB é uma ferramenta indispensável para quem busca garantir a integridade, performance e confiabilidade de redes PROFIBUS em ambientes industriais críticos.
Sua capacidade de análise combinada da camada física e lógica, aliada à portabilidade e robustez, o posiciona como referência em diagnósticos de redes industriais.
Para saber mais sobre o analisador PROFIBUS Tester 5 ou pedir um orçamento, acesse: PROFIBUS Tester 5 (BC-700-PB).
