Como a estação PV624 pode ser utilizada para geração automática de baixa pressão

A medição e a calibração de instrumentos que operam em baixa pressão são atividades críticas em diversos segmentos da indústria, como farmacêutico, alimentos e bebidas e semicondutores.

A confiabilidade de sensores e transmissores de pressão que operam em faixas muito reduzidas depende não apenas da qualidade dos instrumentos, mas também da exatidão e da repetibilidade dos processos de calibração aos quais são submetidos.

Tradicionalmente, a geração de pressões ultrabaixas sempre foi um desafio. Sistemas manuais, embora úteis em determinadas situações, apresentam limitações importantes quando se trata de estabilidade, controle fino e compensação de pequenos vazamentos ou variações ambientais.

Foi nesse contexto que a estação controladora de pressão híbrida PV624 se consolidou como uma solução tecnológica robusta, trazendo ao mercado a possibilidade de combinar geração manual com controle automático de baixíssimas pressões, oferecendo flexibilidade e precisão em campo e em laboratório.

Este artigo apresenta, em detalhes, como a PV624 pode ser utilizada para geração automática de baixa pressão, destacando suas características, modos de operação, benefícios práticos e aplicações industriais.

Também abordaremos aspectos relacionados à integração com o sistema de calibração modular Genii, o suporte ao controle híbrido e os ganhos de eficiência no processo de calibração.

O que significa trabalhar com baixa pressão?

Na prática metrológica, considera-se baixa pressão a faixa em que o valor de pressão é muito pequeno em relação à atmosfera, geralmente abaixo de 350 mbar (5 psi ou aproximadamente 3,5 metros de coluna de água), incluindo aplicações diferenciais de alguns mbar. Essas pressões, também chamadas de ultrabaixas, são especialmente sensíveis a variações externas, como temperatura, vibração, umidade e até mesmo pequenas correntes de ar.

Exemplos de aplicações típicas

• Ensaios em sensores de fluxo de ar em HVAC (climatização).
• Calibração de transmissores diferenciais de baixa pressão para filtros industriais.
• Processos farmacêuticos em que pressões de alguns milibar determinam a exatidão do lote.
• Testes de integridade em sistemas de embalagem a vácuo.
• Ensaios em laboratórios de pesquisa e desenvolvimento.

Em todos esses cenários, a principal dificuldade é gerar e manter o ponto de pressão de forma estável, sem oscilações e com compensação de microvazamentos.

Desafios da geração manual de baixíssimas pressões

Antes da introdução de tecnologias como a PV624, a geração de baixa pressão era realizada quase sempre de forma manual, através de bombas de seringa ou dispositivos de volume variável. Embora funcionais, esses métodos apresentam limitações importantes:

1. Dificuldade de estabilidade: ajustes finos dependem da habilidade do operador.
2. Sensibilidade a vazamentos: qualquer microvazamento compromete a leitura.
3. Tempo elevado para atingir o ponto: alcançar pressões diferenciais muito baixas pode demandar longos períodos de ajuste.
4. Baixa repetibilidade: dois operadores diferentes dificilmente obterão o mesmo desempenho em ensaios repetidos.

Esses desafios impactam diretamente na confiabilidade da calibração, podendo gerar certificados com incertezas elevadas e resultados inconsistentes.

A solução: geração de pressões ultrabaixas de forma automática com a PV624

A estação controladora de pressão híbrida PV624 foi projetada exatamente para superar esses desafios. Sua principal inovação está no conceito de controle híbrido, que combina a rapidez da geração manual com a precisão do controle automático.

O funcionamento da PV624 se dá da seguinte forma:

• Em pressões iniciais, onde grandes variações de volume precisam ser atingidas, a PV624 utiliza a bomba manual, permitindo chegar rapidamente próximo ao ponto de ajuste.
• Ao se aproximar do valor desejado, a estação automaticamente isola a bomba manual e aciona o sistema eletrônico de geração e controle automático, ajustando finamente até o ponto exato.
• Uma vez atingido, o sistema permanece compensando variações causadas por vazamentos ou efeitos adiabáticos, mantendo a pressão estável pelo tempo necessário.

Essa alternância automática entre modos de geração torna a PV624 altamente eficiente para aplicações em baixa pressão, onde a estabilidade e a precisão são fundamentais.

Faixas de operação em baixa pressão

Segundo as especificações técnicas oficiais da PV624:

• Faixa de controle automático: até ±55 mbar (22 inH2O / 550 mmH2O ) em volumes de 20 mL.
• Faixa de controle híbrido: de -0,9 bar (-13 psig) a 20 bar (300 psig).
• Compatibilidade com módulos de pressão intercambiáveis PM620/PM620LP/PM620T, cobrindo desde ±2,5 mbar (1 inH2O) até 20 bar.

Essas características tornam a PV624 adequada não apenas para baixíssimas pressões diferenciais, mas também para calibrações que exigem transição entre baixa e média pressão em um único equipamento.

Benefícios práticos no uso em baixa pressão

O uso da PV624 para geração automática de baixa pressão oferece vantagens práticas claras em ambientes industriais e laboratoriais. Entre elas:

Estabilidade avançada:

• Até 0,005% FE de estabilidade em módulos de 25 mbar a 20 bar.
• Até 0,05% FE para módulos de 2,5 mbar.
  Isso garante repetibilidade e reduz a incerteza de calibração.

Agilidade na operação:

• Tempo inferior a 15 segundos para atingir 2 bar em 15 mL de volume.
• Tempo inferior a 90 segundos para atingir 20 bar em 50 mL.
  Embora esses tempos sejam para pressões mais altas, mostram a rapidez no ajuste inicial.

Compensação automática de vazamentos:

• Até 60 mbar/min em 20 bar, o que garante estabilidade mesmo em condições adversas.

Flexibilidade modular:

• Módulos facilmente substituíveis sem necessidade de ferramentas.
• Permite transitar entre aplicações de baixíssima pressão e faixas maiores apenas trocando o módulo.

Operação portátil:

• Design robusto, peso de apenas 3,4 kg, bateria com autonomia mínima de 8 horas.
• Ideal para uso em campo e em bancada.

Integração com o sistema Genii

A PV624 integra-se ao sistema modular avançado de calibração Genii, que inclui:

• DPI620G: calibrador elétrico e comunicador HART/Fieldbus.
• PM620/PM620LP/PM620T: módulos intercambiáveis de pressão.
• MC620G: suporte de módulos.
• PV62X (PV621, PV622, PV623, PV624): estações de geração de pressão.

No caso de baixas pressões, essa integração é essencial, pois permite utilizar módulos específicos para ultrabaixas faixas diferenciais (como ±2,5 mbar), garantindo exatidão e confiabilidade no processo de calibração.

Aplicações práticas da PV624 em baixa pressão

1. Calibração de transmissores diferenciais

Transmissores usados para medir queda de pressão em filtros, colunas ou dutos são sensíveis a pequenas variações. A PV624 garante a estabilidade necessária para ajustes precisos.

2. Ensaios em válvulas de controle de fluxo

Muitos processos em HVAC e farmacêuticos dependem de válvulas reguladas por pressões muito baixas. O controle automático da PV624 assegura ensaios repetitivos e confiáveis.

3. Testes de estanqueidade em embalagens

No setor de alimentos, pequenas pressões diferenciais são utilizadas para testar integridade de embalagens. A geração estável da PV624 reduz falhas e falsos positivos.

4. Pesquisas laboratoriais

Laboratórios de P&D frequentemente necessitam de pressões baixíssimas controladas para experimentos. A PV624 permite ajustes precisos e rastreáveis.

Procedimentos de calibração facilitados

A PV624 oferece ainda um assistente de calibração autônomo que permite:

• Criar e armazenar procedimentos de teste.
• Executar rotinas padronizadas em diferentes dispositivos.
• Obter análise em tempo real de aprovação/reprovação.
• Exportar resultados para geração automática de certificados.

Essa funcionalidade é particularmente útil em baixa pressão, onde a repetibilidade e o registro dos resultados são fundamentais para manter a rastreabilidade metrológica exigida pela ABNT NBR ISO/IEC 17025.

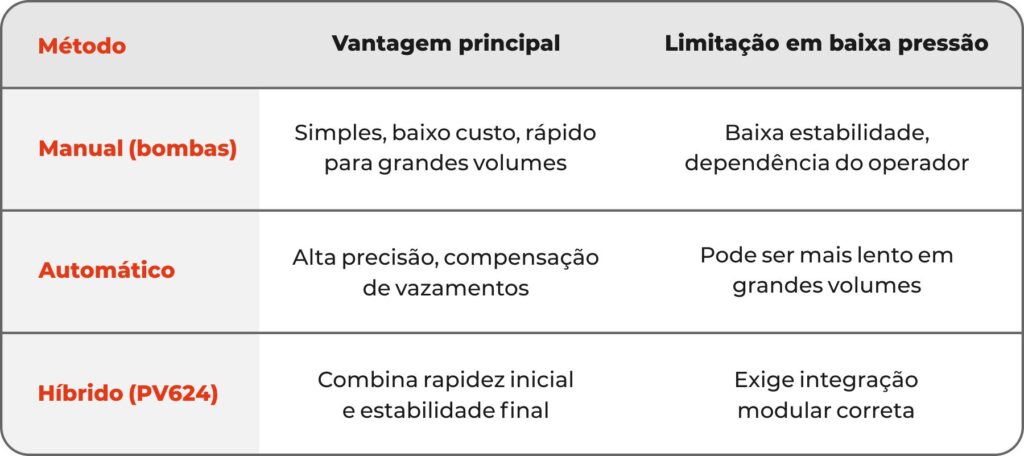

Comparativo entre modos de geração de pressão

Boas práticas no uso da PV624 em baixa pressão

Utilizar módulos adequados (PM620LP – módulos de baixa pressão diferencial) para faixas diferenciais muito baixas.

Checar conexões rápidas para minimizar micro vazamentos.

Verificar condições ambientais (temperatura, vibração, correntes de ar).

Utilizar bomba externa de baixa pressão quando for necessário trabalhar com grandes volumes próximos de zero.

Registrar dados de calibração sempre que possível, garantindo rastreabilidade.

PV624: mais tecnologia no controle da baixa pressão em testes e calibração

A geração e o controle de baixa pressão deixaram de ser um desafio com a introdução da PV624. Sua tecnologia híbrida une rapidez e precisão, tornando-se uma solução versátil para calibrações industriais e laboratoriais.

Com integração modular, estabilidade avançada e operação portátil, a PV624 oferece aos profissionais de metrologia uma ferramenta completa para lidar com aplicações críticas em pressões baixíssimas.

Assista ao vídeo completo sobre a PV624 operando em baixa pressão

Para entender em detalhes o funcionamento da Estação Controladora de Pressão Híbrida PV624 e visualizar sua aplicação prática em baixíssimas pressões, assista ao vídeo no canal da Sensycal no YouTube:

Para saber mais sobre o produto e solicitar um orçamento, acesse: PV624 – Estação Controladora de Pressão Híbrida.
