O uso de um comunicador HART é fundamental para indústrias que contam com transmissores e atuadores que implementam esse protocolo
Através dessa ferramenta é possível acessar, parametrizar, diagnosticar e até calibrar instrumentos que operam com o protocolo HART, garantindo a comunicação digital sobre o sinal analógico.
Neste artigo, detalhamos o funcionamento do comunicador de campo multiprotocolo SHARP-WG fornecido pela Sensycal, em conjunto com o software de configuração HART FULL, uma solução robusta para comunicação com instrumentos HART em ambientes industriais.
O que é um comunicador HART e por que ele é essencial?
O protocolo HART (Highway Addressable Remote Transducer) é amplamente utilizado em instrumentação de campo por sua confiabilidade na comunicação digital sobreposta ao sinal analógico de 4 a 20 mA.
Essa tecnologia permite que instrumentos como transmissores de pressão, temperatura, vazão e nível compartilhem, além dos valores de processo, dados de configuração e diagnósticos.
O comunicador HART é o dispositivo que possibilita o acesso a essas informações. Ele se torna uma ferramenta indispensável para quem realiza manutenção preditiva, comissionamento de novos instrumentos ou auditorias de conformidade metrológica.
SHARP-WG: a solução completa para comunicação HART da Sensycal
O SHARP-WG é uma solução completa para comunicação com instrumentos HART, PROFIBUS PA e FOUNDATION Fieldbus (FF).
Ele possui diversos modelos que podem ser escolhidos de acordo com as necessidades de comunicação, mas de forma geral é composto pelas seguintes partes:
- Tablet/PDA com tela touchscreen e com proteção IP67 – ideal para ambientes industriais
- Interface de comunicação – diversos modelos disponíveis, incluindo interfaces multiprotocolo com alimentação 24 V, interfaces Bluetooth, e interfaces com segurança intrínseca (Ex i)
- Softwares de configuração – disponíveis para os protocolos HART, PROFIBUS PA e FOUNDATION Fieldbus
Através desses componentes, o SHARP-WG permite a comunicação digital bidirecional com o instrumento de campo, viabilizando a leitura e escrita de parâmetros.
Como o comunicador HART SHARP-WG funciona em conjunto com o software HART FULL
Arquitetura do sistema

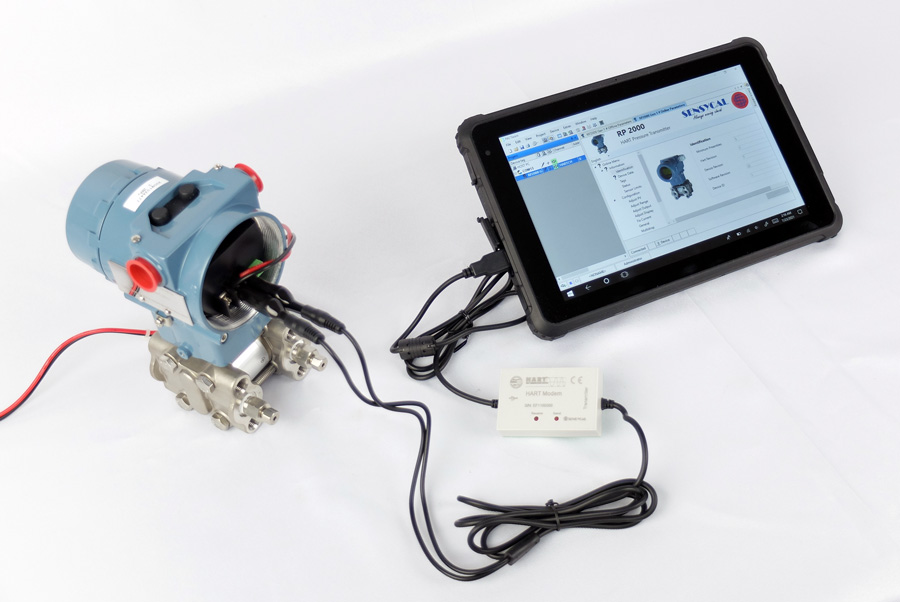

O SHARP-WG é conectado ao loop HART através da interface HART, que pode ser ligada ao tablet via USB ou sem fio através de comunicação Bluetooth.
A parametrização do instrumento é realizada através do HART FULL, software que permite a parametrização de equipamentos HART através de arquivos DD (Device Descriptions) registrados no FieldComm Group (organização que mantém o protocolo HART).
Esses arquivos DD definem todas as funções que o configurador pode acessar ou modificar em cada modelo de instrumento.
Fluxo básico de operação:
- O SHARP-WG é conectado ao loop através da interface HART. Dependendo do modelo da interface escolhida, é possível já alimentar o instrumento e fornecer a resistência de carga de 250 Ω necessária para a comunicação HART. Caso contrário, o resistor de 250 Ω e a alimentação devem vir de fontes externas.
- No PDA/tablet, o software HART FULL deve ser aberto. Ao ser aberto, o software irá automaticamente se comunicar com o instrumento e irá carregar a DD correspondente.
- A interface gráfica irá carregar a árvore de comandos do instrumento HART, organizada de acordo com a especificação do fabricante. Através da árvore de comandos, será possível realizar a leitura e edição de parâmetros do equipamento.
Funcionalidades do configurador HART FULL com SHARP-WG
Navegação baseada em árvore (DD)
A interface gráfica do software apresenta a árvore de comandos do instrumento de forma similar ao “Explorador de Arquivos” do Windows, onde o painel esquerdo exibe os grupos de parâmetros organizados em “pastas” de parâmetros relacionados, e o painel direito exibe os parâmetros dentro da “pasta” selecionada.
Tipos de dados manipuláveis
- Variáveis dinâmicas (somente leitura): PV, AO, status do sensor etc.
- Variáveis de leitura/escrita: range de operação, unidade de engenharia, tags, damping, etc.
- Procedimentos operacionais padrão (POP): calibração, autoteste, ajuste de ponto zero.
Execução de métodos
O configurador HART FULL permite executar rotinas complexas guiadas passo a passo, como:
- Ajustes com múltiplos pontos
- Diagnóstico de falhas
- Teste de resposta do instrumento
- Loop test com retorno visual imediato
Aplicações práticas na indústria
O comunicador de campo SHARP-WG, junto com o software de configuração HART FULL, é amplamente utilizado por engenheiros de manutenção, técnicos de instrumentação e integradores de sistemas nas seguintes atividades:
- Comissionamento de novos instrumentos
- Recalibração periódica
- Identificação de desvios de medição
- Backup e restauração de configurações
- Auditorias de rastreabilidade e geração de relatórios PDF ou CSV
Funcionalidades avançadas do software HART FULL
CalCheck
Função que executa verificações automatizadas de calibração (As Found / As Left) com geração de relatórios digitalmente assinados.
Ideal para integração com procedimentos de validação (IQ/OQ/PQ).
Documentação e rastreabilidade
- Geração de relatórios em .txt, .csv e .pdf com cabeçalhos e rodapés personalizados.
- Registro de tendências de variáveis de processo.
- Histórico de logs de comunicação e eventos.
Suporte ao HART-IP e WirelessHART
O software HART FULL pode operar com gateways WirelessHART e multiplexadores via rede Ethernet, sem necessidade do modem físico.
Isso amplia a aplicação do SHARP-WG para plantas digitais e ambientes de IIoT.
Benefícios do uso do Comunicador HART SHARP-WG para configuração de instrumentos HART
- Compatibilidade total com DDs registradas no Fieldcomm Group
- Interface gráfica intuitiva e responsiva
- Redução de tempo de intervenção técnica
- Investimento acessível para integração ao ciclo de vida do instrumento
SHARP-WG, a melhor opção para configurador HART do mercado
Para quem busca um comunicador HART confiável, a combinação do SHARP-WG com o software HART FULL representa uma solução robusta, escalável e tecnicamente alinhada às exigências da indústria 4.0
Seja para aplicações em plantas químicas, farmacêuticas, alimentícias ou petroquímicas, essa dupla proporciona confiabilidade, agilidade e rastreabilidade em todas as fases do ciclo de vida dos instrumentos HART.
A Sensycal oferece suporte técnico completo, atualizações periódicas da biblioteca de DDs e treinamento para equipes técnicas. Solicite agora um orçamento gratuito do comunicador HART SHARP-WG.
