No ambiente industrial, a confiabilidade de um instrumento de medição ou de um equipamento de automação não depende apenas da sua precisão ou tecnologia embarcada. Muitas vezes, a durabilidade e a segurança de operação estão diretamente relacionadas à capacidade do equipamento resistir às condições ambientais a que será exposto.
Poeira, respingos, jatos de água, submersão acidental, ambientes úmidos, higienização com alta pressão ou mesmo a presença de partículas condutivas são fatores que podem comprometer o desempenho de sensores, transmissores e controladores.
Para atender a essas demandas, existe um critério internacional padronizado que classifica o grau de proteção IP (Ingress Protection, ou proteção contra entrada). Essa classificação indica, de forma objetiva, a resistência de um invólucro contra a entrada de sólidos e líquidos, permitindo que fabricantes e usuários falem a mesma linguagem na hora de especificar e instalar equipamentos.
O que é grau de proteção IP?
O grau de proteção IP é definido pela norma IEC 60529, da International Electrotechnical Commission (IEC). Ele classifica o nível de vedação dos invólucros elétricos e eletrônicos contra a entrada de corpos sólidos e líquidos.
A sigla IP (Ingress Protection) é sempre seguida de dois dígitos:
- Primeiro dígito (0 a 6):indica a resistência contra objetos e poeiras.
- Segundo dígito (0 a 9K):indica a resistência contra líquidos, de gotas a submersão contínua.
Exemplo:
- IP65 → “6” significa proteção total contra poeira; “5” significa proteção contra jatos de água.
- IP68 → “6” significa proteção total contra poeira; “8” significa proteção contra imersão contínua em água.
Essa classificação é fundamental porque padroniza o entendimento entre fabricantes, engenheiros, técnicos e usuários, independentemente do país.
Normas que regem a classificação IP
A norma base é a IEC 60529, harmonizada internacionalmente. No Brasil, sua versão é a ABNT NBR IEC 60529.
Outras referências importantes:
- IEC 60079: aplicada a equipamentos para atmosferas explosivas (áreas classificadas).
- UL e NEMA (EUA): trazem classificações similares, mas não equivalentes.
- ISO 20653: usada em aplicações automotivas, com critérios adicionais de testes.
Para a indústria de automação, instrumentação e metrologia, a IEC 60529 é a norma de referência mais utilizada.

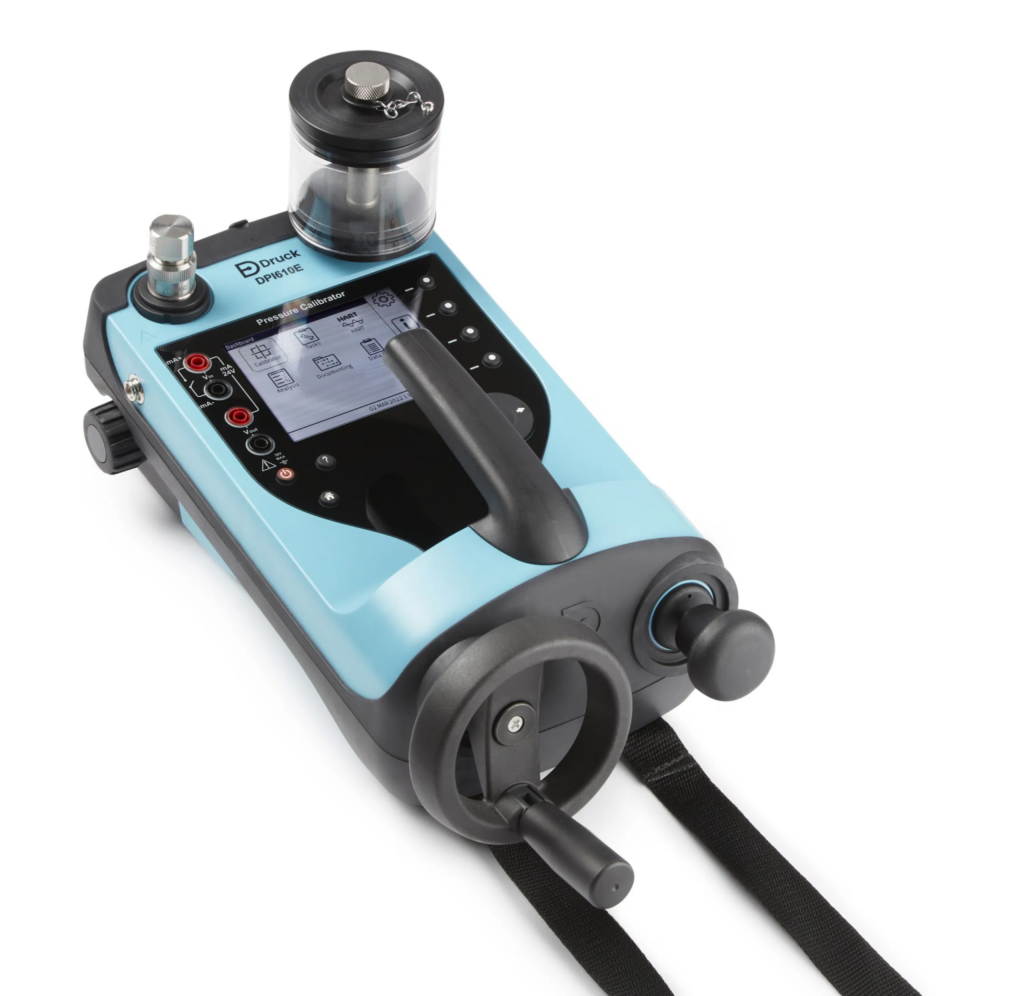

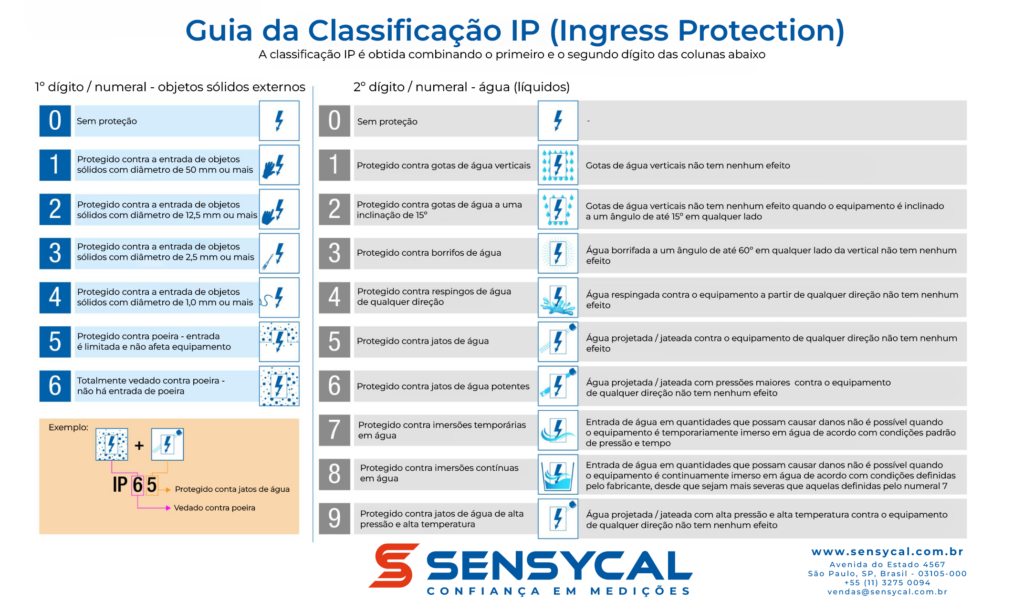

Como interpretar os dígitos da proteção IP
Primeiro dígito – sólidos (0 a 6)
- 0: sem proteção.
- 1: > 50 mm (contato com mão).
- 2: > 12,5 mm (dedos).
- 3: > 2,5 mm (ferramentas).
- 4: > 1 mm (fios).
- 5: entrada de poeira limitada, sem prejuízo.
- 6: poeira totalmente vedada.
Segundo dígito – líquidos (0 a 9K)
- 0: sem proteção.
- 1: gotas verticais.
- 2: gotas até 15°.
- 3: borrifos até 60°.
- 4: respingos de qualquer direção.
- 5: jatos de água.
- 6: jatos potentes.
- 7: imersão temporária (até 1 m).
- 8: imersão contínua (definida pelo fabricante).
- 9K: jatos de alta pressão e alta temperatura.
Exemplos práticos: IP54, IP65, IP67 e IP68
IP54: Proteção parcial contra poeira e contra respingos de água em várias direções. Indicado para ambientes com presença moderada de poeira e umidade sem imersão direta.
IP65: Totalmente protegido contra poeira e contra jatos de água de baixa pressão de qualquer direção. Ideal para ambientes industriais com limpeza por jatos d’água e poeira constante.
IP67: Totalmente protegido contra poeira e imersão temporária em água até 1 metro por 30 minutos. Utilizado em equipamentos que podem ser expostos a condições mais severas, inclusive submersão acidental.
IP68: Totalmente protegido contra poeira e imersão prolongada em água, geralmente com especificação de profundidade e duração superiores ao IP67, podendo variar conforme o equipamento. Indicador de máxima resistência contra líquidos e partículas.
Por que a proteção IP é importante na indústria?
Na indústria, equipamentos são frequentemente expostos a ambientes agressivos, contendo poeira metálica, partículas, água, óleo, vapores e agentes químicos. Um grau de proteção IP adequado:
- Assegura maior durabilidade dos equipamentos evitando danos causados pela entrada de partículas sólidas e líquidos que podem provocar corrosão, curto-circuito ou falhas mecânicas.
- Garante a segurança operacional prevenindo riscos elétricos, falhas técnicas e paradas inesperadas, aumentando a confiabilidade dos processos produtivos.
- Reduz custos de manutenção por evitar avarias e desgastes prematuros, além de facilitar a limpeza e higienização dos equipamentos pela resistência contra água e produtos químicos.
- Atende normas de segurança e conformidade que são cada vez mais exigidas para certificações industriais e proteção do trabalhador.
Proteção IP x Vida útil dos equipamentos
A escolha correta do grau de proteção IP tem impacto direto na vida útil de equipamentos industriais. Um sensor ou transmissor instalado em uma área exposta à poeira ou à umidade sem a devida vedação estará sujeito a infiltrações que, ao longo do tempo, comprometem a eletrônica interna. Essa degradação não acontece de forma imediata: em muitos casos, são falhas intermitentes, corrosão de contatos e degradação de placas de circuito, que se traduzem em perda de confiabilidade.
Outro ponto crítico é o envelhecimento precoce dos equipamentos. Componentes expostos à poeira condutiva ou partículas finas podem sofrer curtos-circuitos, enquanto a presença de água acelera a oxidação. Isso leva a falhas antes do tempo de vida previsto pelo fabricante. Em contrapartida, especificar um grau IP adequado, como IP65 em ambientes externos ou IP67 em locais sujeitos a chuva intensa, garante maior durabilidade, reduzindo a necessidade de substituições.
Além disso, há um fator de custo-benefício. Investir em equipamentos com IP mais elevado inicialmente pode parecer oneroso, mas no longo prazo compensa em economia de manutenção, menos trocas não programadas e maior confiabilidade. Em resumo, um grau IP bem escolhido aumenta a disponibilidade da planta e reduz custos de ciclo de vida.
Ensaios de laboratório para certificação de proteção IP
Os graus de proteção IP não são definidos arbitrariamente: eles são resultado de ensaios padronizados em laboratório, realizados de acordo com a norma IEC 60529. No caso do primeiro dígito, os testes envolvem câmaras de poeira em que o equipamento é exposto a partículas suspensas durante um tempo determinado, para verificar se ocorre infiltração. Já no segundo dígito, são usados dispositivos que simulam desde respingos até submersão total.
Por exemplo:
- Para IPX4, o equipamento é submetido a respingos de água provenientes de todas as direções.
- Para IPX5 e IPX6, são aplicados jatos de água com pressão controlada.
- Para IPX7, o equipamento é imerso em água a até 1 metro de profundidade.
- Para IPX8, os testes envolvem submersão prolongada em condições definidas pelo fabricante.
Impacto da proteção IP na dissipação de calor
Embora graus de proteção IP mais elevados aumentem a segurança contra poeira e água, há um efeito colateral: a dissipação térmica. Um invólucro muito vedado dificulta a troca de calor entre os componentes internos e o ambiente externo. Isso pode levar a sobreaquecimento, especialmente em equipamentos de potência ou que geram calor internamente, como transmissores com eletrônica avançada ou controladores com display retroiluminado.
Esse superaquecimento reduz a vida útil de componentes eletrônicos e pode até causar falhas críticas. Por isso, ao especificar um equipamento IP68 para operação contínua, deve-se avaliar se ele possui soluções internas de dissipação, como radiadores térmicos, dissipadores em alumínio ou sistemas de compensação.
Na prática, a seleção de um grau IP deve sempre considerar o equilíbrio entre vedação e ventilação térmica. Em ambientes muito quentes, às vezes é melhor adotar IP65, garantindo ventilação mínima, do que IP68 que, apesar de mais vedado, pode causar falhas por aquecimento.
Como escolher o IP correto
A seleção do grau IP deve ser feita com base no ambiente de instalação. Alguns exemplos práticos ajudam:
- Ambientes internos secos: IP20 ou IP30 já são suficientes.
- Equipamentos utilizados em locais com poeira limitada e potencial de respingos de água: IP54 ou superior é recomendado.
- Áreas externas com potencial de chuva e muita poeira: IP65 é recomendado.
- Ambientes sujeitos a chuva intensa: IP66 ou IP67.

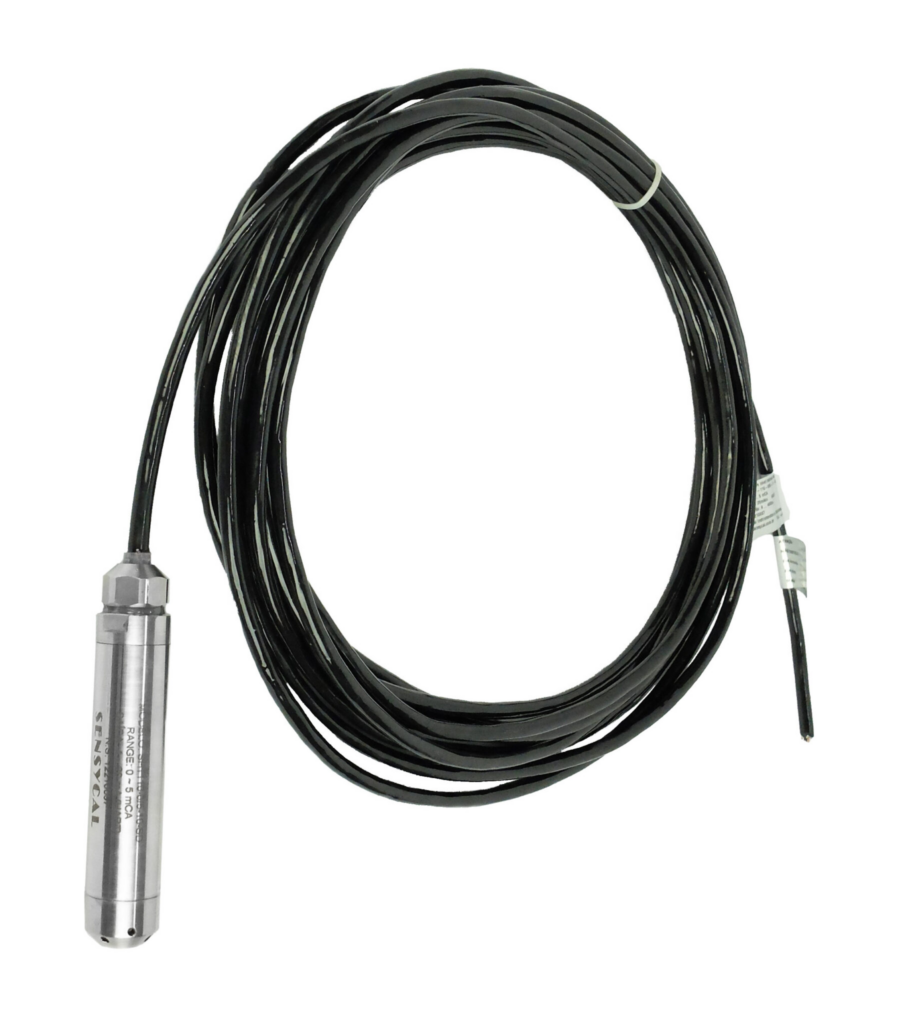

- Ambientes submersos (tanques, tratamento de água): IP68.
- Higienização com alta pressão e alta temperatura (indústrias de alimentos): IP69K.
O erro mais comum é escolher IP inferior ao necessário, resultando em falhas precoces. Outro erro é o oposto: especificar IP muito acima da necessidade, encarecendo o projeto sem benefícios reais. Por isso, conhecer o ambiente e mapear os riscos é o primeiro passo para uma escolha assertiva.
Além disso, é importante lembrar que um equipamento só mantém seu IP se instalado corretamente. Conectores, prensa-cabos e tampas precisam estar adequadamente fixados, caso contrário a proteção prometida não será cumprida.
Proteção IP em áreas classificadas (Ex)
Em áreas com risco de explosão, como refinarias e plataformas, não basta apenas o IP elevado. Nesses casos, a proteção IP se soma a certificações Ex (Ex d, Ex e, Ex i), que indicam resistência a atmosferas explosivas.

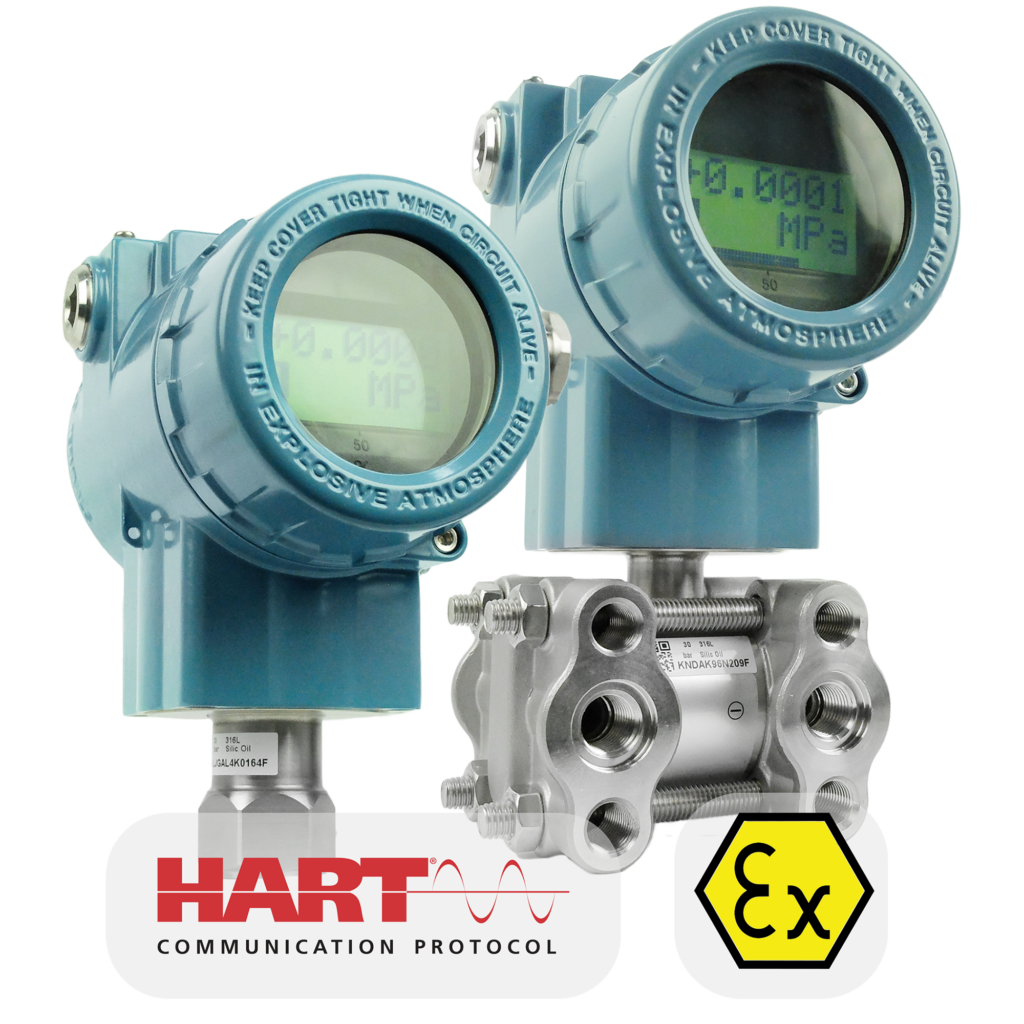

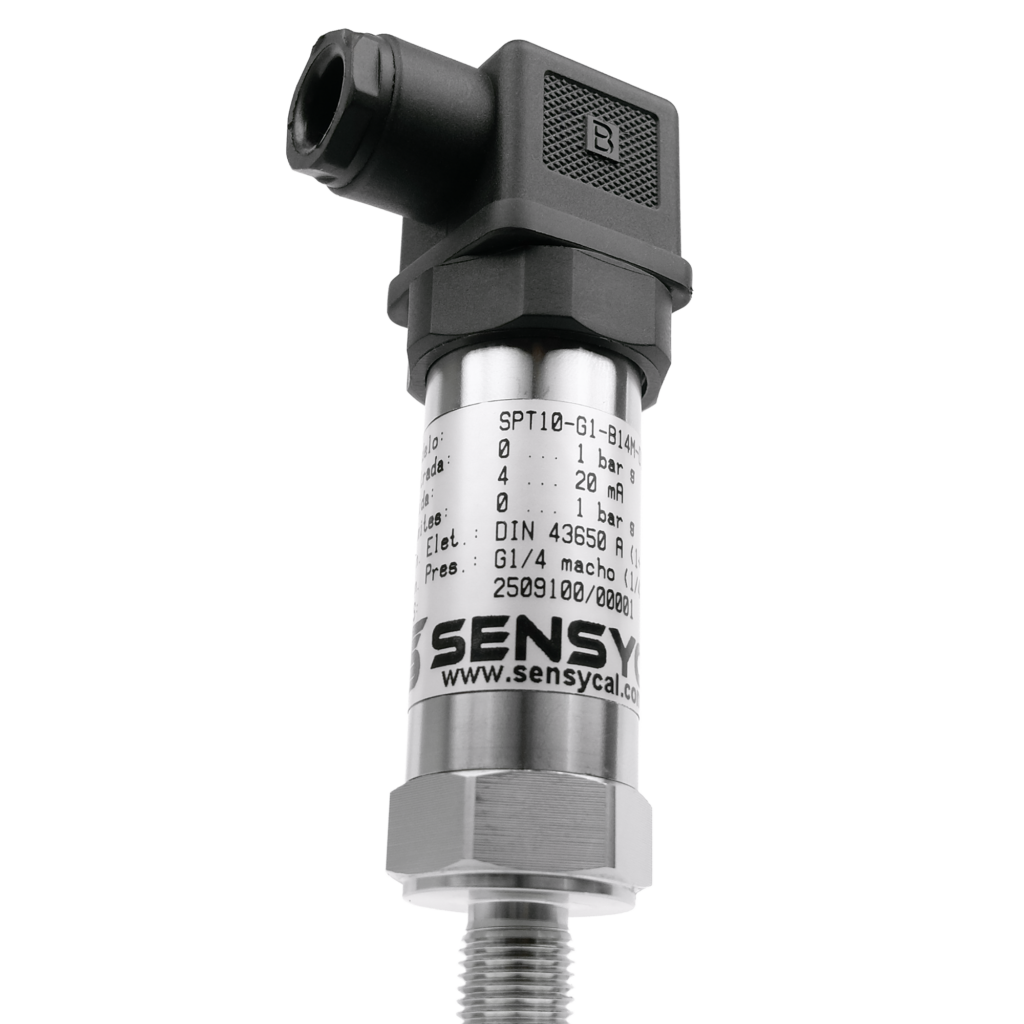

Por exemplo: um transmissor pode ser Ex d IIC T6 Gb IP67. Isso significa que ele é à prova de explosão (Ex d), pode ser usado em atmosferas com hidrogênio (IIC), possui classe de temperatura T6, nível de proteção alto (Gb) e grau de vedação IP67. Aqui o IP complementa o Ex, garantindo também resistência contra poeira e água.
Portanto, em projetos de áreas classificadas, o IP é um critério necessário, mas não suficiente. A certificação Ex é obrigatória, e a soma dos dois parâmetros garante segurança total do equipamento.
Comparativo entre IP e NEMA
Nos Estados Unidos, é comum usar a classificação NEMA em vez de IP. Embora ambas tratem de proteção contra poeira e líquidos, a NEMA também considera resistência a outros fatores, como óleo, gelo e corrosão.
Por exemplo:
- NEMA 4 é aproximadamente equivalente a IP66, mas traz requisitos adicionais.
- NEMA 6P se aproxima de IP68, incluindo ensaios de pressão prolongada.
Para profissionais que trabalham em projetos globais, é importante saber fazer a equivalência entre IP e NEMA. Fabricantes internacionais normalmente fornecem tabelas comparativas para ajudar nessa transição.
Custos x benefícios da proteção IP
É comum pensar que “quanto maior o IP, melhor”. Mas isso não é sempre verdade. Equipamentos com IP68, por exemplo, são mais caros e projetados para aplicações severas. Se instalados em ambientes internos secos, esse investimento não gera retorno.
Um bom critério é avaliar o ciclo de vida do equipamento. Se ele ficará exposto a lavagens, poeira intensa ou chuva, um IP alto trará economia a longo prazo. Caso contrário, pode ser um gasto desnecessário.
O ideal é sempre equilibrar nível de proteção com condições ambientais reais. Essa análise garante otimização de custos sem comprometer a segurança.
Influência da instalação no grau de proteção IP
Mesmo o melhor equipamento IP68 pode falhar se a instalação não respeitar as boas práticas. Alguns pontos críticos:
- Prensa-cabos mal apertados: permitem entrada de água.
- Tampas abertas ou mal fechadas: anulam a vedação.
- Juntas ressecadas: reduzem a proteção contra poeira e líquidos.
Por isso, além de escolher o IP correto, é essencial garantir uma instalação qualificada. Manuais do fabricante devem ser seguidos à risca, e inspeções regulares devem ser realizadas.
Manutenção preventiva
O grau de proteção IP não é eterno. Vedações, juntas e borrachas sofrem desgaste natural. Com o tempo, a proteção prometida pelo fabricante pode se perder.
Boas práticas incluem:
- Verificar periodicamente o estado das juntas.
- Substituir gaxetas ressecadas.
- Testar a estanqueidade em manutenções preventivas.
Esse cuidado garante que o IP declarado seja mantido ao longo de toda a vida útil do equipamento.
Proteção IP como garantia de durabilidade em ambientes severos
O grau de proteção IP é muito mais do que uma sigla gravada em um equipamento: ele define a capacidade de resistência do invólucro contra poeira e água, garantindo confiabilidade, segurança e durabilidade em ambientes industriais.
Compreender os significados de IP54, IP65, IP67 e IP68 já ajuda a escolher o equipamento adequado, mas conhecer tópicos adicionais como IK, testes de certificação, comparativo com NEMA, manutenção preventiva e aplicações especiais é essencial para profissionais que desejam crescer na área de automação e instrumentação.
Na Sensycal, nossos os equipamentos são desenvolvidos para unir precisão metrológica e robustez construtiva, assegurando desempenho confiável mesmo nos ambientes mais desafiadores. Peça agora um orçamento!
