A instalação correta de um transmissor de pressão é determinante para a exatidão, estabilidade e confiabilidade da medição em processos industriais.
Quando se trata de variáveis críticas como pressão e nível, desvios decorrentes da montagem inadequada podem comprometer desde o controle do processo até a segurança operacional.
Neste artigo detalhamos os procedimentos recomendados para a instalação do transmissor de pressão HART tipo miniatura SPT111i. Este equipamento compacto é indicado para medições de pressão absoluta ou manométrica em gases, líquidos, vapores e na medição indireta de nível em tanques.
Características técnicas do transmissor de pressão HART SPT111i
O transmissor de pressão tipo miniatura SPT111i é um instrumento de alta exatidão projetado para aplicações industriais exigentes.
Ele combina um sensor de silício tipo MEMS com encapsulamento em aço inox AISI 316L, garantindo resistência mecânica e estabilidade a longo prazo.
Sua comunicação via protocolo HART permite integração com sistemas digitais, além da configuração remota por meio de softwares compatíveis com a tecnologia DTM (FDT 2.0).
Esse modelo possui saída de 4…20 mA, rangeabilidade de 10:1 e exatidão de ±0,1% do span, sendo ideal para aplicações que demandam resposta flexibilidade na faixa de medição e confiabilidade.
O design compacto e robusto com grau de proteção IP65 permite sua utilização em ambientes agressivos e condições severas de processo.
A importância da instalação correta do transmissor de pressão HART SPT111i
Mesmo um equipamento de alta exatidão como o transmissor SPT111i pode apresentar erros sistemáticos ou instabilidade caso seja instalado em condições inadequadas. A instalação correta é essencial para garantir leituras exatas e prevenir falhas que podem comprometer a operação de sistemas de controle e segurança.
Entre os impactos mais comuns de uma instalação inadequada estão o retardo na resposta do sistema, leituras com offset, falsos alarmes, além da redução da vida útil do equipamento. Portanto, seguir as práticas recomendadas assegura o melhor desempenho e a longevidade do equipamento.
Instalação para medição de pressão em gases

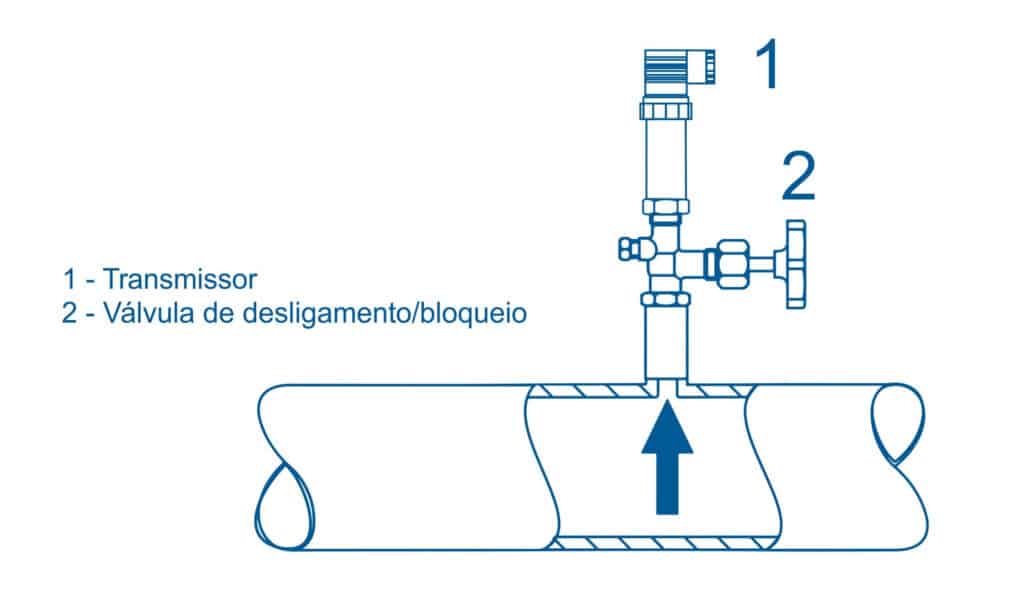

Em aplicações com gases, a correta instalação do transmissor de pressão HART SPT111i é essencial para evitar acúmulo de condensado e garantir a estabilidade da medição. O ideal é montar o transmissor no topo da válvula de bloqueio, acima do ponto de derivação, permitindo que qualquer condensado flua pelo processo sem afetar o sensor.
Além disso, é importante utilizar vedações apropriadas compatíveis com o gás e manter o sensor afastado de fontes de calor ou vibração. Essas precauções evitam interferências que poderiam comprometer a precisão da medição.
Instalação para medição de pressão em vapores

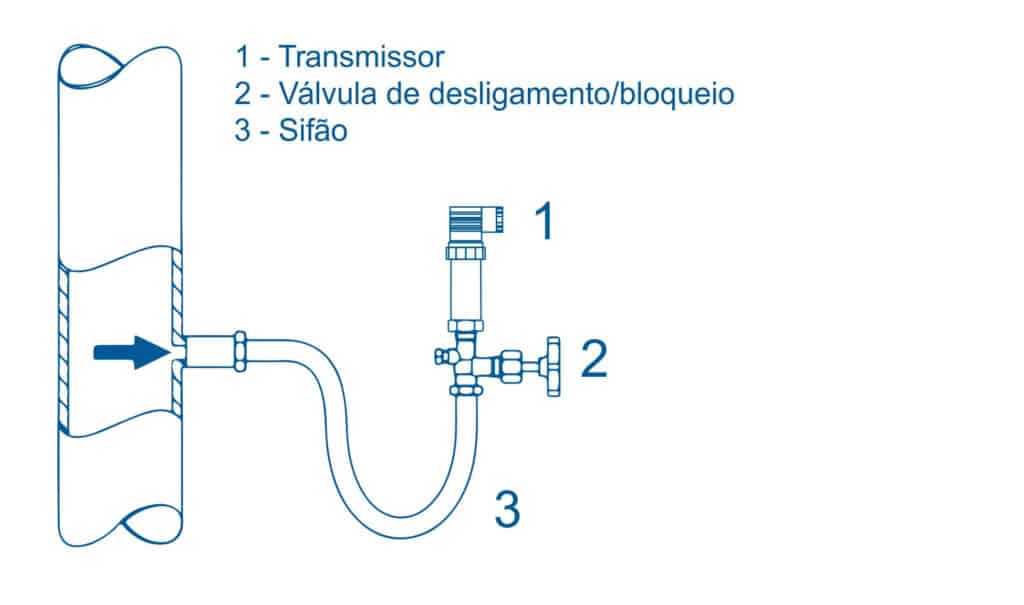

A medição de pressão em vapores exige cuidados adicionais devido à alta temperatura do fluido. O transmissor de pressão HART SPT111i deve ser instalado com um sifão (pigtail) entre o processo e o transmissor, a fim de dissipar o calor e proteger os componentes eletrônicos.
O posicionamento adequado inclui a montagem do transmissor acima da válvula de bloqueio, com o sifão posicionado horizontalmente para máxima eficiência térmica. O preenchimento correto do sifão antes da operação também é essencial para evitar erros por variações térmicas.
Instalação para medição de pressão em líquidos

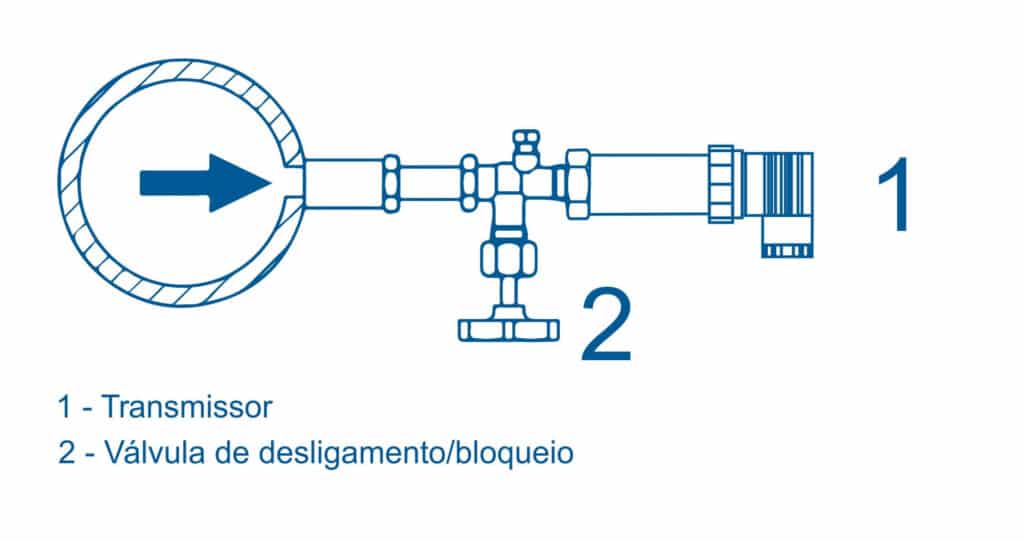

Para medição de pressão em líquidos, o transmissor de pressão HART SPT111i deve ser posicionado no topo da válvula de bloqueio, no mesmo nível do ponto de derivação. Essa configuração garante que a leitura de pressão represente com precisão a pressão pontual desejada.
É fundamental evitar bolhas de ar aprisionadas na tubulação, que podem causar leituras instáveis. Em líquidos corrosivos ou com sólidos, recomenda-se o uso de selos químicos ou diafragmas remotos para proteger o sensor.
Instalação para medição de nível em tanques

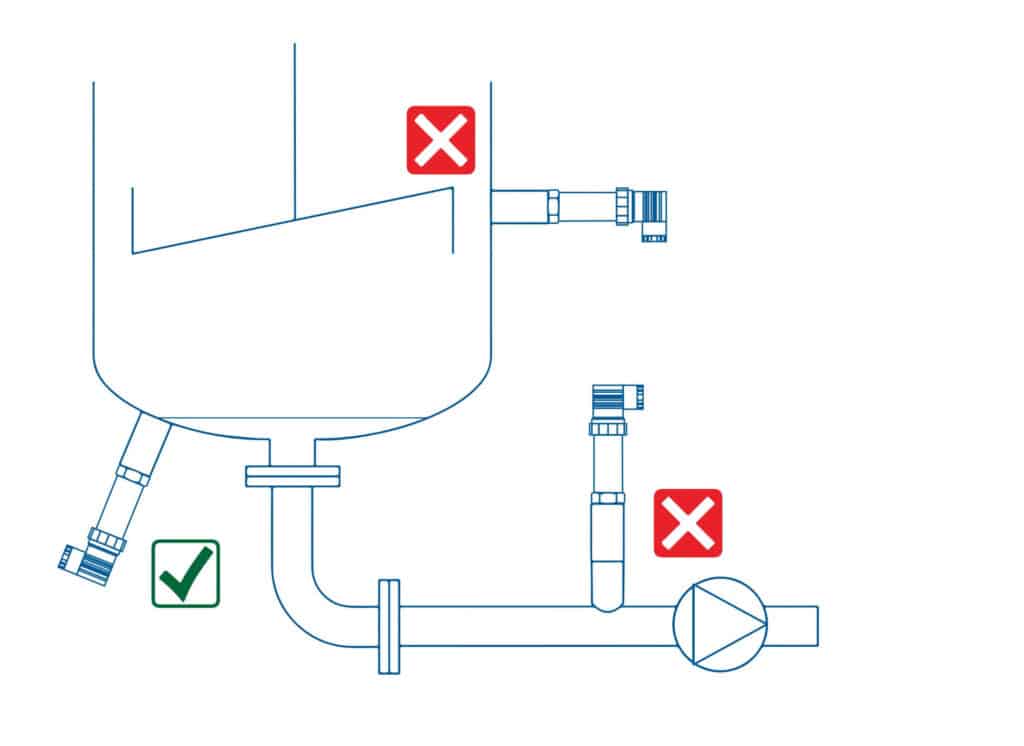

Na medição de nível por pressão hidrostática, o transmissor de pressão HART SPT111i deve ser instalado abaixo do ponto mais baixo do nível a ser monitorado. Essa posição permite captar corretamente a coluna de pressão exercida pelo fluido.
É necessário evitar a instalação em saídas do tanque, próximo a bombas de sucção ou em locais com pulsos provocados por agitadores. A calibração do transmissor deve considerar a densidade do fluido e a altura útil da coluna de líquido para obter medições confiáveis.
Ligação elétrica do transmissor de pressão HART SPT111i

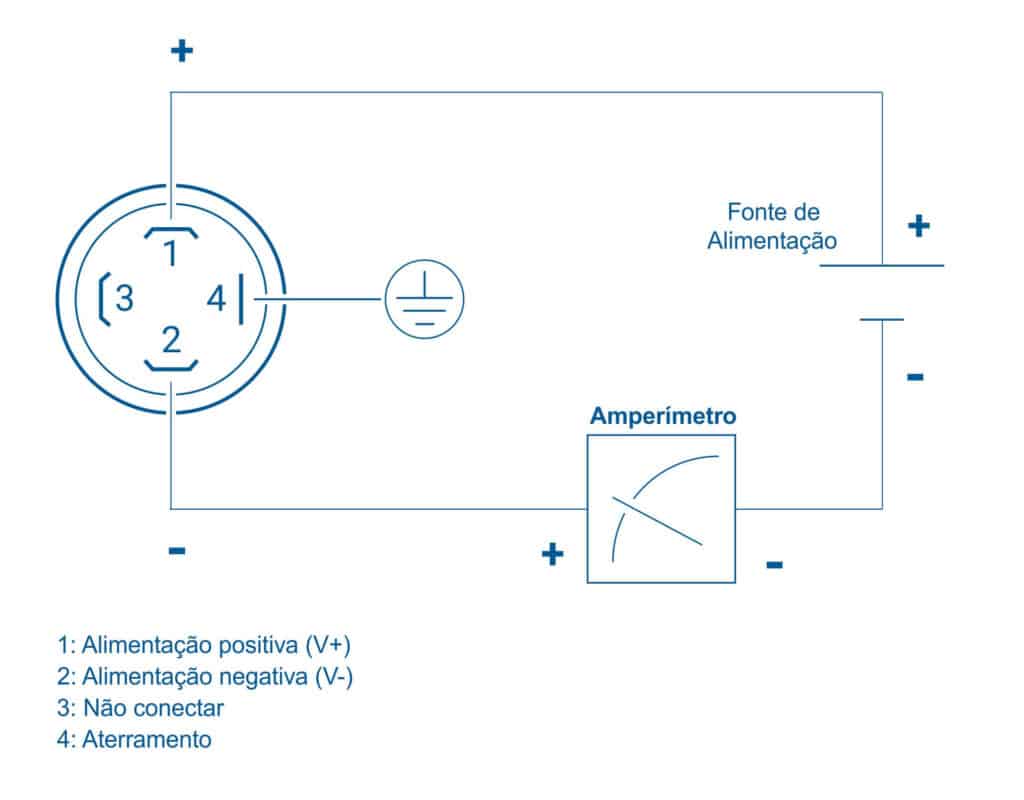

A conexão elétrica do SPT111i deve ser realizada com atenção à polaridade e ao padrão DIN 43650. Os terminais seguem a numeração padrão: 1 para V+, 2 para V−, 3 não utilizado e 4 para aterramento.
A comunicação HART exige uma resistência de carga mínima de 250 Ω. O equipamento pode ser alimentado com tensão entre 9 e 45 Vdc. A conexão correta garante não apenas o funcionamento adequado, mas também a proteção contra danos elétricos e distúrbios no loop de corrente.
Configuração via protocolo HART

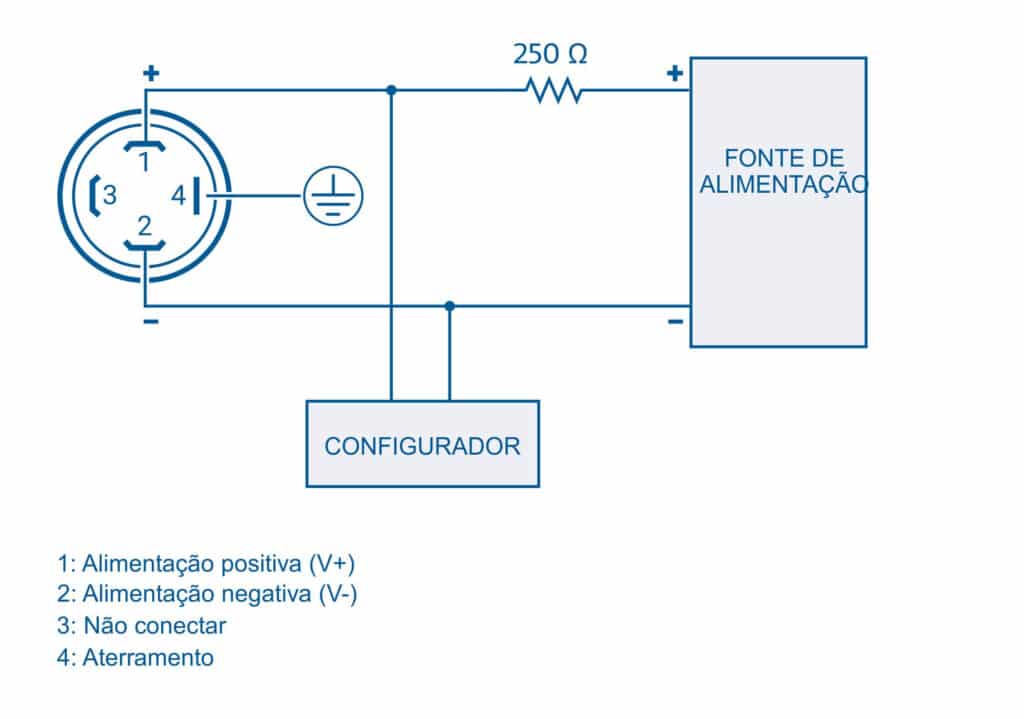

O transmissor de pressão HART SPT111i pode ser configurado remotamente utilizando o protocolo HART. Para isso, é necessário utilizar uma interface HART compatível e um software que suporte a versão FDT 2.0, como o PACTware.
O DTM do SPT111i está disponível no site da Sensycal. Após a instalação do software e conexão com a interface HART, o usuário pode ajustar parâmetros como range de medição, unidade, filtro, TAG, entre outros.
Instalação do transmissor de pressão HART SPT111i com selo diafragma

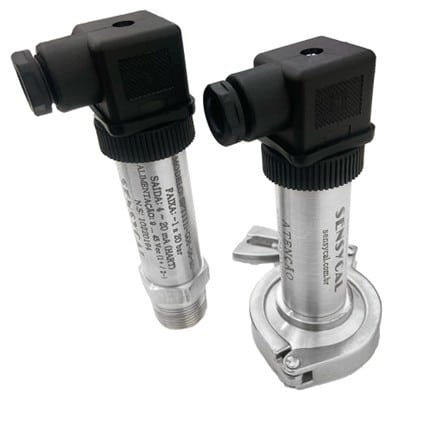

Para processos com fluidos agressivos, pastosos ou em ambientes sanitários, o transmissor SPT111i pode ser fornecido com selos diafragma ou selos sanitários. Para mais informações, consulte nossa linha completa de selos diafragma.
Vantagens do SPT111i na automação industrial
O transmissor de pressão HART SPT111i reúne características que o tornam ideal para aplicações industriais críticas. Sua robustez, exatidão e compatibilidade com sistemas digitais permitem medições confiáveis em linhas de processo, sistemas hidráulicos, tanques de armazenamento e ambientes com exigência de alta proteção.
Além disso, sua operação digital via HART permite diagnósticos remotos, ajustes em campo e integração com redes industriais, agregando inteligência ao processo.
Por que escolher o transmissor de pressão HART SPT111i para medição de pressão e nível
Escolher o transmissor SPT111i é optar por um equipamento confiável, robusto e com suporte nacional.
Sua instalação correta assegura performance consistente, facilita manutenções e reduz riscos operacionais.
Com suporte técnico direto da Sensycal, disponibilidade de peças e laboratório de metrologia certificado sob a norma ISO/IEC 17025, o SPT111i é a escolha estratégica para quem exige precisão e rastreabilidade em sistemas de medição de pressão e nível. Para saber mais ou solicitar um orçamento acesse: transmissor de pressão miniatura SPT111i.
