A medição de temperatura é uma das medições mais críticas no controle de processos industriais. Seja para garantir a segurança operacional, a qualidade de um produto ou a eficiência energética, obter medições precisas e confiáveis das condições térmicas do processo é essencial. No entanto, sensores de temperatura como termopares e termorresistências (RTDs) estão frequentemente expostos a ambientes agressivos, pressões elevadas ou fluxos intensos de fluido. Nesses cenários, entra em cena o poço termométrico, um componente indispensável para proteger os sensores e garantir medições estáveis ao longo do tempo.
Neste artigo, explicamos o que é um poço termométrico, seus principais tipos e características, os critérios de seleção, e sua relevância na indústria. Ao final, você também conhecerá os transmissores de temperatura da Sensycal compatíveis com essa aplicação.
O que é um poço termométrico?
O poço termométrico é um elemento de proteção utilizado em sistemas de medição de temperatura para isolar fisicamente o sensor do processo.
Trata-se de uma haste metálica com abertura interna, na qual o sensor é inserido, permitindo que ele monitore a temperatura do processo sem entrar diretamente em contato com o fluido.
Sua função principal é garantir a integridade do sensor contra agentes químicos corrosivos, pressões extremas, abrasão por fluxo e choques mecânicos.
Além disso, o poço permite a manutenção ou substituição do sensor sem necessidade de interromper o processo.
Tipos de poços termométricos
Quanto à forma de conexão ao processo
A conexão do poço termométrico ao processo é um dos fatores mais importantes no momento da seleção do componente. Essa conexão determina a segurança mecânica, a estanqueidade e a facilidade de manutenção da instalação. Dependendo da aplicação e das condições de processo, diferentes tipos de conexão podem ser adotados. Abaixo, apresentamos os principais modelos utilizados na indústria:

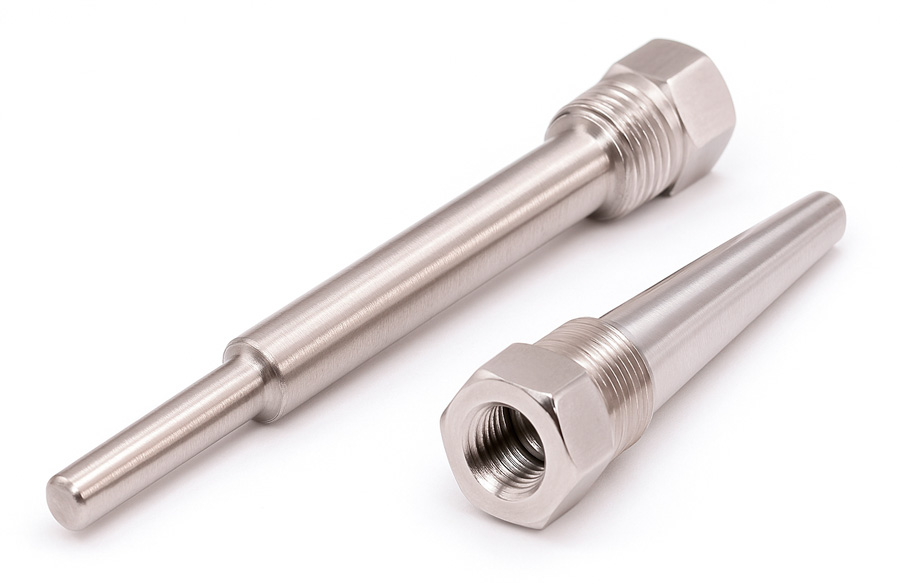

Rosqueado: possui rosca para instalação direta em linhas ou vasos de processo. É indicado para pressões baixas e médias.

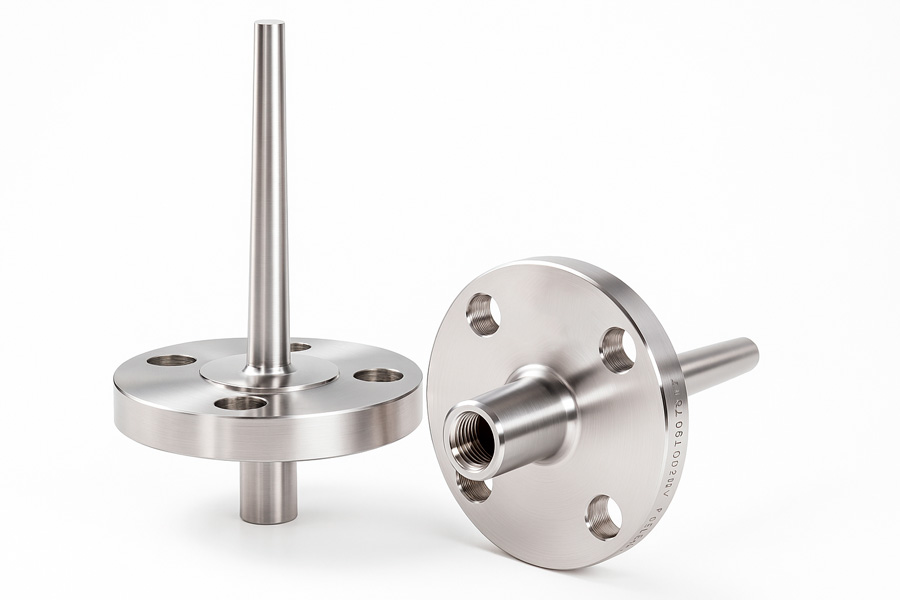

Flangeado: fixado ao processo por meio de uma flange padronizada (ANSI, DIN etc.). Adequado para aplicações de média a alta pressão.

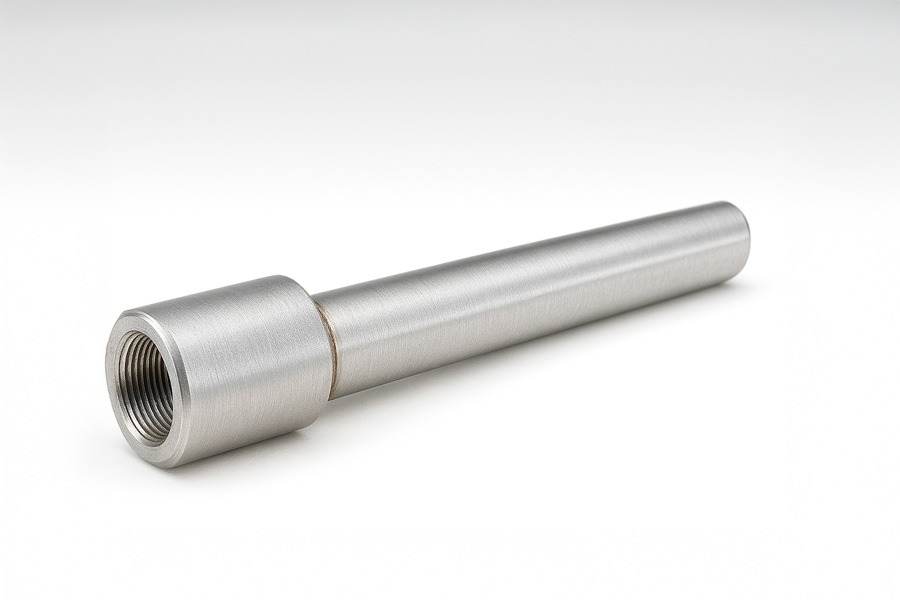

Soldado: é fixado diretamente na tubulação por solda. Indicado quando não se deseja usar conexões removíveis.
Quanto ao formato da haste
O formato da haste do poço termométrico influencia diretamente no tempo de resposta térmica e na resistência mecânica do conjunto. A escolha do perfil ideal deve considerar o equilíbrio entre robustez estrutural e velocidade de resposta, especialmente em processos com variações rápidas de temperatura ou com presença de vibrações mecânicas.
A seguir, conheça os principais formatos utilizados na indústria:
Reto: haste com mesmo diâmetro ao longo de toda sua extensão. Tem maior robustez mecânica, mas tempo de resposta mais lento.
Cônico: haste que se afina em direção à extremidade de medição. Oferece menor massa térmica e melhor resposta dinâmica.
Degrau (stepped): possui uma transição de diâmetro que reduz a massa na ponta, combinando robustez com boa resposta.
Materiais mais comuns
O material do poço termométrico deve ser escolhido de acordo com a compatibilidade química, temperatura e pressão do processo:
- Aço inoxidável 304/316: mais utilizado em processos gerais e compatível com maioria dos fluidos industriais.
- Aço carbono: usado em aplicações de baixa corrosividade.
- Monel, Hastelloy, Inconel: empregados em ambientes altamente corrosivos e agressivos.
Função do poço termométrico em sistemas industriais
Além da proteção mecânica e térmica, o poço atua como interface padronizada entre o processo e o instrumento. Isso permite que um mesmo modelo de transmissor de temperatura possa ser utilizado em diferentes pontos, desde que os poços estejam adequados.
Também facilita a calibração in-loco, sem necessidade de remoção do poço da linha de processo.
Critérios de seleção de poços termométricos
Selecionar corretamente um poço termométrico é essencial para garantir segurança, precisão e durabilidade da medição de temperatura em ambientes industriais. Esse processo exige uma análise técnica cuidadosa de diversos fatores que influenciam o desempenho mecânico e térmico do conjunto sensor + poço. Abaixo, detalhamos os principais critérios a serem considerados:
O tipo e a velocidade do fluido do processo afetam diretamente a escolha do material e do formato da haste. Fluidos corrosivos, abrasivos ou de alta velocidade requerem materiais resistentes e geometrias que minimizem vibrações induzidas.
A faixa de temperatura e pressão do processo define os limites operacionais do poço. Para temperaturas elevadas ou ambientes pressurizados, devem ser selecionados materiais e conexões adequadas que suportem essas condições sem comprometer a integridade estrutural.
Os requisitos de resposta dinâmica também são fundamentais, especialmente em processos com variações rápidas de temperatura. Poços com haste cônica ou com degrau oferecem menor massa térmica e, portanto, melhor tempo de resposta.
Outro ponto importante é o tipo de sensor a ser utilizado, como termopares ou RTDs. A geometria interna do poço deve acomodar corretamente o elemento sensor, permitindo seu encaixe firme e contato térmico eficiente sem folgas excessivas.
A profundidade ou comprimento de inserção (ou “insertion length”) precisa garantir que a ponta do sensor atinja o ponto de medição ideal, normalmente posicionado no terço central do fluxo, longe de paredes ou zonas de recirculação.
Por fim, é essencial verificar as normas e padrões técnicos aplicáveis, como a ASME PTC 19.3, que fornece diretrizes de projeto, cálculo de resistência mecânica e análise de frequência natural, evitando ressonância ou falhas estruturais.
A aplicação incorreta de qualquer um desses critérios pode resultar em erros significativos de medição, desgaste prematuro do sensor ou até falhas mecânicas no poço. Portanto, recomenda-se sempre realizar os devidos cálculos e análises antes da instalação.
Como a vibração afeta o desempenho do poço termométrico
A vibração mecânica é um dos fatores mais críticos que podem comprometer a integridade e a precisão dos poços termométricos em aplicações industriais. Em processos com fluxo de fluidos em alta velocidade, válvulas próximas, bombas ou compressores, é comum que o poço seja submetido a oscilações periódicas, que, se não forem devidamente controladas, podem gerar ressonância.
A ressonância ocorre quando a frequência natural do poço coincide com a frequência de excitação do fluido. Essa condição amplifica as oscilações, provocando tensões repetitivas que podem levar à fadiga do material e, em casos mais graves, à ruptura completa da haste.
Além do risco mecânico, a vibração também afeta a medição de temperatura, gerando ruídos no sinal, flutuações de leitura e redução da precisão. Por isso, é fundamental que o projeto do poço leve em consideração o cálculo da frequência natural, conforme definido pela norma ASME PTC 19.3 e que o comprimento de inserção, o tipo de fluido e a rigidez do material sejam compatíveis com as condições do processo.
Para aplicações críticas, recomenda-se o uso de poços cônicos ou com reforço estrutural, além da instalação em posições estrategicamente menos sujeitas à turbulência ou pulsação de fluxo.
Compatibilidade dos transmissores Sensycal com poços termométricos
Os transmissores MST885i, MST325 e MST110 da Sensycal são compatíveis com montagem em poços termométricos. A Sensycal fornece suportes de fixação e conexões adaptadas para montagem sobre tubos 2″ e integração com sensores Pt100 ou termopares instalados dentro de poços.
Leia também: O que é um sensor Pt100 e como ele pode ser utilizado na medição de temperatura?
Esses transmissores garantem alta exatidão na medição e suporte a protocolos industriais como HART, oferecendo segurança, durabilidade e comunicação digital para ambientes industriais exigentes.
Por que o poço termométrico é essencial na medição de temperatura?
A adoção de poços termométricos é uma prática fundamental para preservar a integridade dos sensores, garantir segurança nos processos e permitir manutenção eficiente. Ao selecionar corretamente o tipo, material e dimensões do poço, é possível obter medições térmicas confiáveis e com alto desempenho metrológico.
