No universo da automação e instrumentação industrial, entender o funcionamento de sensores discretos e seus modos de saída é essencial para garantir a compatibilidade e o desempenho correto dos sistemas. Um dos temas mais recorrentes é a diferença entre as saídas PNP e NPN.
Embora esses termos estejam frequentemente associados a sensores de proximidade, eles também se aplicam a diversos dispositivos eletrônicos utilizados em painéis, CLPs e sistemas de controle digital.
Neste artigo, você vai aprender o que são sinais PNP e NPN, quais as diferenças construtivas e funcionais entre eles, como identificar esse tipo de saída em sensores, e quais cuidados devem ser tomados ao escolher entre um e outro.
O que é uma saída PNP?
A saída PNP (positivo-negativo-positivo) é um tipo de saída eletrônica amplamente utilizada em sensores industriais.
Em um sensor com saída PNP, quando o dispositivo é ativado, ele conecta a carga ao polo positivo da alimentação (Vcc). Isso significa que a corrente elétrica flui do sensor para a carga, sendo chamada de saída “sourcing” (fonte de corrente). A carga pode ser algum tipo de dispositivo que recebe corrente (uma lâmpada ou uma válvula, por exemplo) ou a entrada de um dispositivo de controle, como um CLP.
Esse tipo de saída é compatível com a maioria dos CLPs e controladores industriais modernos, que operam com entradas digitais tipo “sink” (absorvem corrente). A lógica de funcionamento é simples: ao detectar a presença de um objeto, o sensor PNP fecha o circuito com a carga, aplicando tensão positiva na saída.

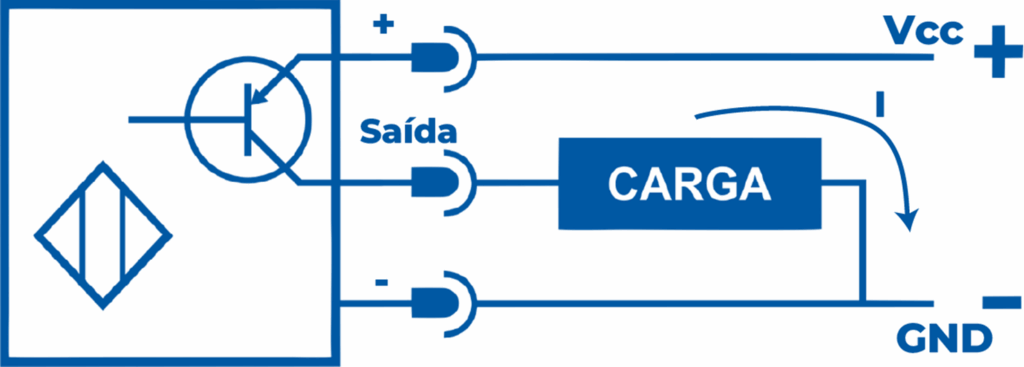

A saída PNP recebe esse nome porque internamente utiliza transistores do tipo PNP (positivo-negativo-positivo) para realizar a ligação entre a carga e o polo positivo de alimentação, conforme ilustrado abaixo:
O que é uma saída NPN?
Já a saída NPN funciona de maneira inversa. Em um sensor com saída NPN, ao ser ativado, o dispositivo conecta a carga ao polo negativo da alimentação (GND). Dessa forma, a corrente elétrica flui da carga para o sensor, sendo chamada de saída “sinking” (absorve corrente).
Esse tipo de saída é muito comum em sistemas industriais de padrão japonês, mas ainda é utilizado em diversas aplicações que requerem compatibilidade com controladores ou CLPs de entrada “source”.
A principal característica da saída NPN é a comutação para o nível baixo (0V) no momento da ativação do sensor.

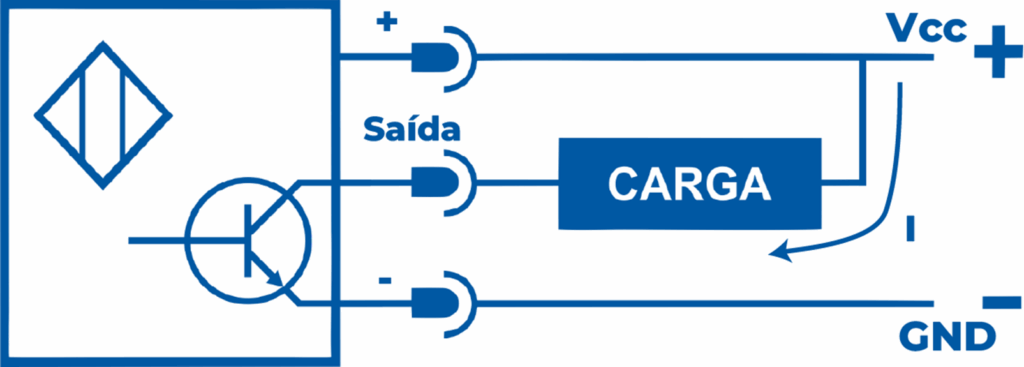

A saída NPN recebe esse nome porque internamente utiliza transistores do tipo NPN (negativo-positivo-negativo) para realizar a ligação entre a carga e o polo positivo de alimentação, conforme ilustrado abaixo:
Diferença entre saída PNP e NPN

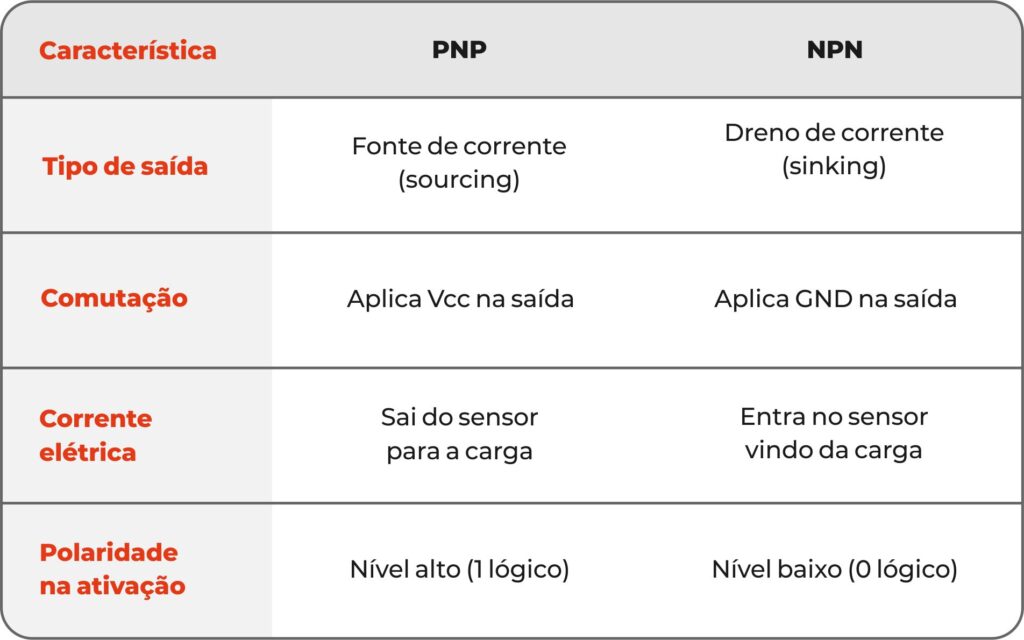

A diferença fundamental entre os dois tipos de saída está no sentido do fluxo de corrente elétrica e na polaridade da comutação:
A escolha entre PNP e NPN deve considerar a compatibilidade elétrica com os equipamentos do sistema, pois sensores com saída incompatível podem gerar falhas de leitura, curtos-circuitos ou até danos aos componentes.
Diferenças construtivas entre sensores PNP e NPN
Do ponto de vista eletrônico, a principal diferença entre sensores PNP e NPN está na estrutura interna dos transistores utilizados no circuito de saída. Em sensores PNP, a chave de comutação é um transistor do tipo PNP, enquanto nos sensores NPN é utilizado um transistor do tipo NPN.
Isso influencia diretamente no comportamento do circuito de saída, na polaridade da tensão aplicada, na forma de ligação com o controlador e até no tipo de proteção contra curto-circuito e surtos incorporada ao sensor.
Visualmente, sensores PNP e NPN costumam ser idênticos em formato e dimensão, mas trazem essa especificação gravada no corpo ou indicada no datasheet técnico.
Como identificar se um sensor é PNP ou NPN
A identificação do tipo de saída de um sensor pode ser feita de diversas maneiras:
Etiqueta ou corpo do sensor: A maioria dos sensores industriais possui a sigla “PNP” ou “NPN” indicada no corpo do produto.
Datasheet técnico: Os manuais e folhas de dados informam claramente o tipo de saída, além da lógica de comutação (normalmente aberto ou fechado).
Esquema elétrico de ligação: Um sensor PNP terá a saída conectada ao polo positivo da carga, enquanto o NPN estará ligado ao polo negativo da carga.
Testes com multímetro: Um técnico pode verificar o tipo de saída com o auxílio de um multímetro, simulando a ativação do sensor e observando a polaridade da saída.
Identificar corretamente o tipo de sensor é essencial para evitar erros de instalação e garantir que o sinal seja corretamente reconhecido pelo CLP ou controlador digital.
Como testar sensores PNP e NPN com multímetro ou fonte de bancada
Para verificar se um sensor é PNP ou NPN, um teste simples pode ser feito com um multímetro digital.
Com o sensor alimentado (normalmente com 24 Vcc), conecte o multímetro no terminal de saída e no GND. Em sensores PNP, quando ativados, a saída deve apresentar uma tensão próxima à da alimentação (ex: 24 Vcc).
Já em sensores NPN, a saída deve ir para nível baixo (próximo de 0 V). Também é possível utilizar uma pequena carga de teste, como um LED com resistor, conectada à saída do sensor e verificar se acende ao detectar o alvo.
Esse tipo de verificação é útil em campo quando o manual técnico não está disponível.
O que são sensores normalmente abertos (NA) e normalmente fechados (NF)
Além do tipo de saída PNP ou NPN, os sensores discretos também podem ser classificados de acordo com sua lógica de comutação: normalmente abertos (NA) ou normalmente fechados (NF).
Sensores NA permanecem abertos em repouso e fecham o circuito quando são ativados.
Já sensores NF mantêm o circuito fechado até que sejam ativados, momento em que o contato é interrompido.
Essa característica impacta diretamente na lógica de programação do CLP e na segurança do sistema. É possível encontrar sensores PNP NA, PNP NF, NPN NA e NPN NF. A escolha correta depende da lógica de controle adotada pela aplicação.
Aplicações industriais para saídas PNP e NPN
A escolha entre sensores com saída PNP ou NPN depende da aplicação, da topologia do sistema e do padrão adotado pela planta. Veja alguns exemplos:
Sensores PNP
São preferidos em sistemas modernos e controladores europeus e norte-americanos. Utilizados em linhas de montagem, sistemas de paletização, esteiras transportadoras e células robotizadas. A saída “sourcing” é considerada mais segura, pois reduz o risco de acionamento acidental por curto à terra.
Sensores NPN
Ainda comuns em sistemas asiáticos, retrofits ou aplicações que utilizam CLPs com entradas “source”. Muito encontrados em fábricas que padronizaram sistemas antigos com esse tipo de configuração.
A padronização da saída dos sensores é uma boa prática para reduzir erros de manutenção e facilitar o estoque de peças de reposição.
Impacto na compatibilidade com controladores digitais
Um dos pontos mais críticos ao escolher entre PNP e NPN está na compatibilidade elétrica com os controladores digitais, como CLPs, módulos de I/O remotos, inversores de frequência e relés de estado sólido.
Um CLP com entradas do tipo “sink” (absorve corrente) deve ser usado com sensores PNP. Já entradas “source” (fornecem corrente) são compatíveis com sensores NPN. A inversão dessa combinação pode causar falhas na leitura do sinal ou até a queima da entrada digital.
Além disso, ao conectar múltiplos sensores ao mesmo barramento, todos devem ser do mesmo tipo (PNP ou NPN), para evitar conflitos de polaridade. Em sistemas mais complexos, podem ser usados módulos adaptadores de sinal ou relés isoladores.
PNP e NPN em sensores de corrente contínua (DC) e corrente alternada (AC)
É importante destacar que sensores com saída PNP e NPN são projetados para operar em circuitos de corrente contínua (DC), geralmente com tensões entre 10 e 30 Vcc.
Para aplicações em corrente alternada (AC), são utilizados sensores com saída relé, contato seco ou semicondutores de chaveamento AC, como triacs.
Utilizar sensores PNP ou NPN diretamente em circuitos AC pode danificar o dispositivo e comprometer a segurança do sistema. Por isso, é fundamental garantir que a tensão de operação seja compatível com o sensor escolhido e sua arquitetura interna.
Erros comuns na instalação de sensores PNP e NPN
Durante a instalação de sensores, alguns erros recorrentes podem comprometer seriamente o funcionamento dos sistemas automatizados.
A seguir, detalhamos os principais problemas observados em campo.
Inversão de polaridade na alimentação
Um dos equívocos mais comuns ao instalar sensores PNP ou NPN é conectar os terminais de alimentação de forma invertida. Essa falha pode causar a queima imediata do sensor, uma vez que os circuitos internos geralmente não contam com proteção contra polaridade reversa. Esse erro costuma ocorrer por falta de atenção ao esquema elétrico ou por reutilização incorreta de cabos com cores padronizadas diferentes.
Incompatibilidade entre o sensor e o CLP
A escolha inadequada do tipo de sensor em relação às entradas digitais do CLP é outro erro crítico. Por exemplo, utilizar um sensor com saída NPN em uma entrada que exige sinal PNP pode fazer com que o controlador não reconheça o sinal ou apresente leituras erráticas. Esse problema normalmente é causado por desconhecimento da arquitetura de entrada do controlador ou ausência de consulta ao datasheet dos dispositivos.
Mistura de sensores PNP e NPN em um mesmo barramento
Em sistemas com múltiplos sensores conectados em paralelo, misturar sensores PNP e NPN pode provocar conflitos de polaridade e curtos-circuitos, dificultando o diagnóstico de falhas e prejudicando a confiabilidade do sistema. A padronização da tecnologia de saída dos sensores é essencial para garantir a integridade do barramento e facilitar futuras manutenções.
Falta de aterramento adequado
O aterramento incorreto ou inexistente de sensores e controladores pode introduzir ruídos elétricos nos sinais digitais, resultando em leituras instáveis, interferências eletromagnéticas e até queima de entradas sensíveis. Garantir um sistema de aterramento eficiente e dimensionado conforme as normas técnicas é uma prática essencial para preservar a integridade dos sinais e dos equipamentos.
Como escolher entre sensores PNP e NPN para sua aplicação
A escolha entre sensores com saída PNP ou NPN não é apenas uma questão de preferência, mas deve considerar a compatibilidade elétrica com o sistema de controle, a padronização da planta e a aplicação específica.
Embora ambos os tipos realizem a mesma função, suas características elétricas impactam diretamente na confiabilidade e segurança da automação.
Compreender o princípio de funcionamento, a estrutura de saída e os requisitos do controlador é essencial para fazer uma seleção correta e garantir a performance do sistema.
A Sensycal oferece soluções completas para automação com sensores PNP de alta qualidade e suporte técnico especializado.
Produtos Sensycal compatíveis com PNP e NPN
A Sensycal oferece uma linha completa monitores e controladores com saídas PNP ou NPN, ideais para aplicações de automação industrial: ALG-300, ALG-700, ALG-3000 e ALG-7000.
