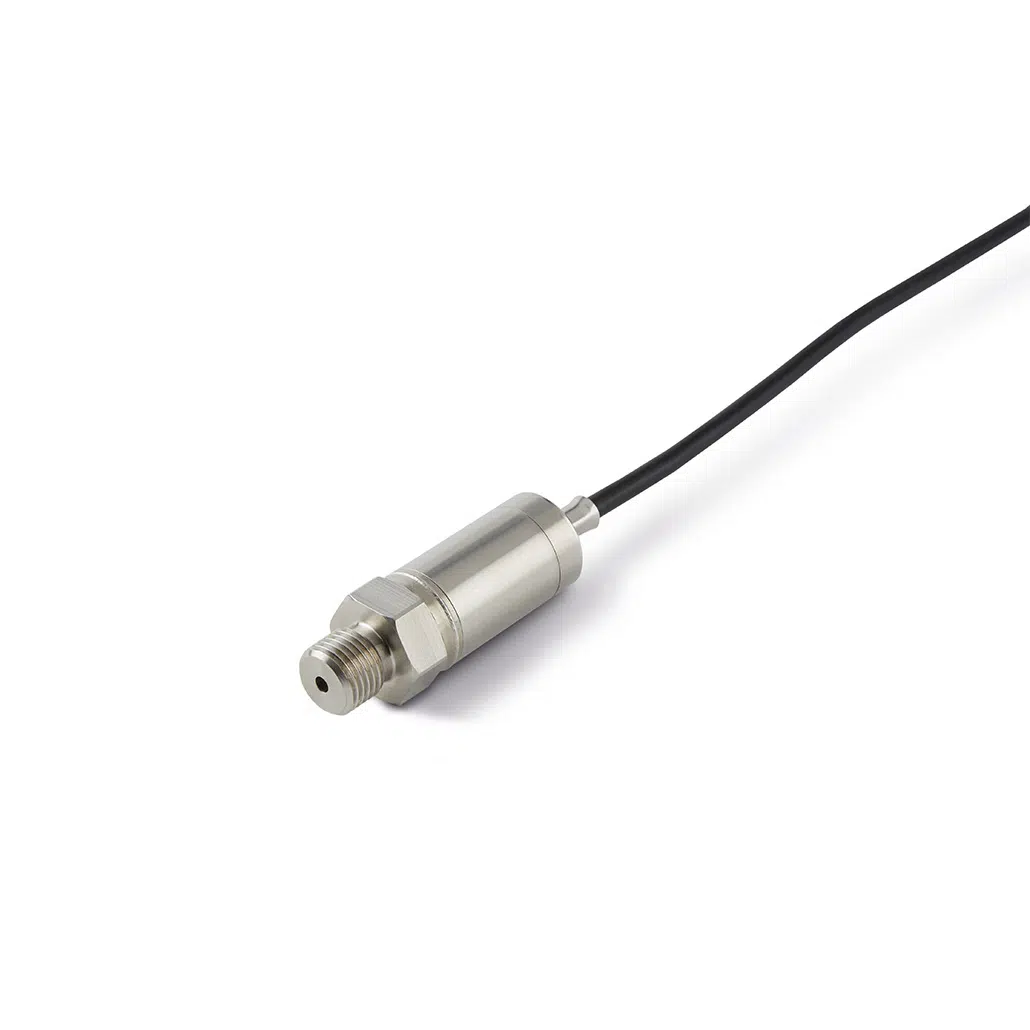

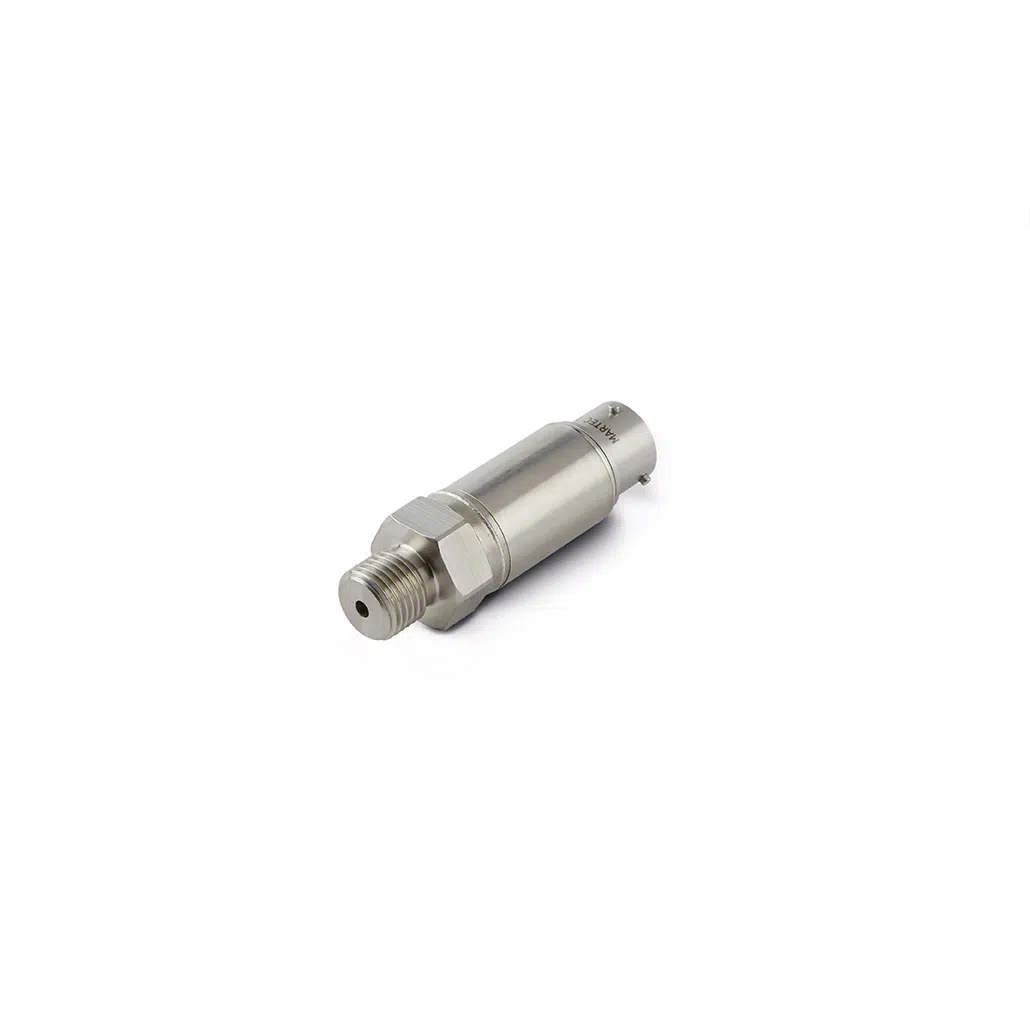

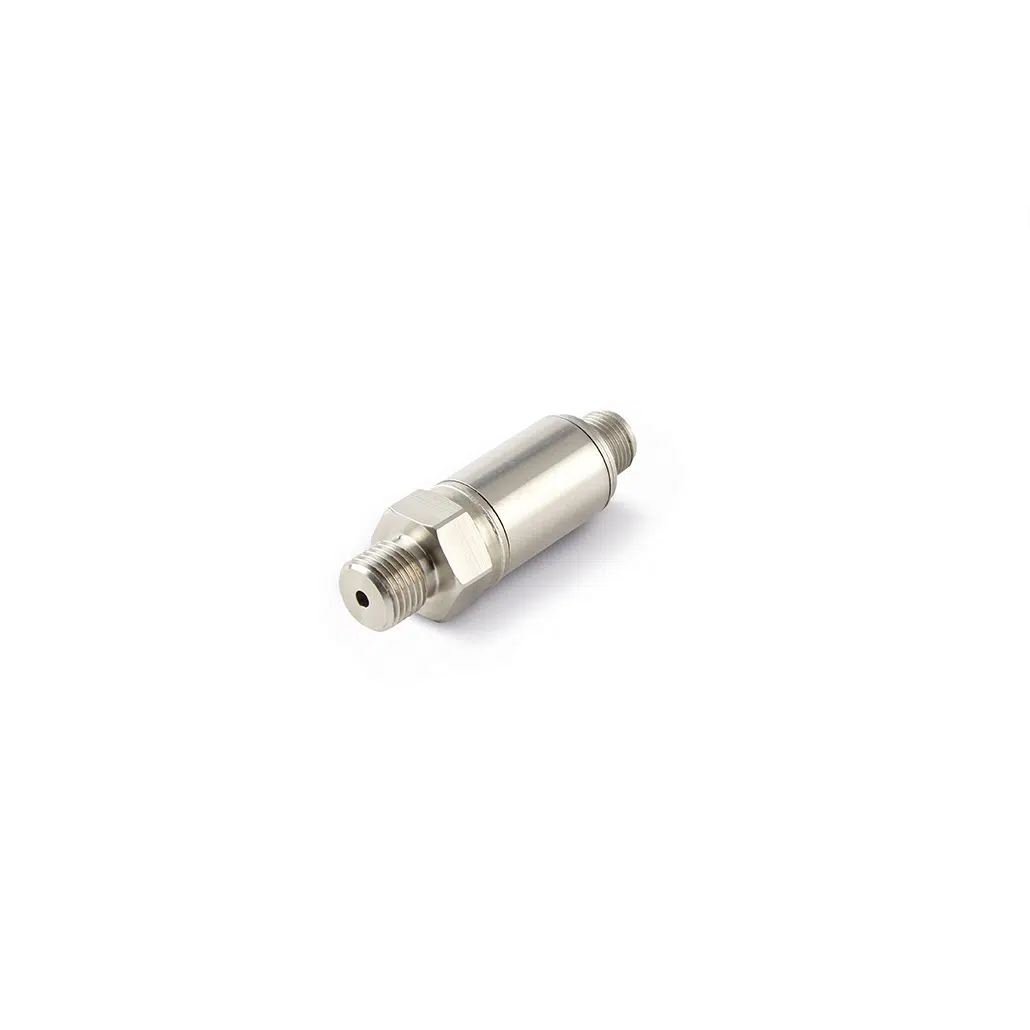

A série ADROIT6000 é uma plataforma de sensoriamento de pressão de alto desempenho, projetada para aplicações industriais severas que exigem robustez, estabilidade e resposta muito rápida.
Os transmissores ADROIT6000 combinam sensores de silício (tecnologia MEMS) com processamento digital avançado, entregando excelente performance em temperatura e repetibilidade, mas com saídas analógicas convencionais para integração simples em sistemas existentes.
Com construção em aço inox 316L e componentes selecionados para alta resistência a choque, vibração e extremos ambientais, o ADROIT6000 atende medições confiáveis em máquinas, skids, bancadas de teste e processos críticos.
A linha cobre medições manométricas, absolutas e diferenciais, além de referência barométrica e “sealed gauge”, permitindo especificar o sensor ideal para diferentes arquiteturas de controle e instrumentação.
Um diferencial prático é a calibração: o ajuste de zero e span pode ser feito de forma automática via aplicativo, reduzindo a dependência de ajustes mecânicos e agilizando intervenções de manutenção.
Em desempenho, oferece tempo de resposta < 1 ms, frequência de resposta até 1 kHz, resolução de 0,01% do span e estabilidade típica de 0,05% do span/ano, ideal para medições dinâmicas e controle rápido.
Para integração elétrica, há opções de 4–20 mA e 0–5 V, além de saída de tensão configurável até 10 V (com limites de span/offset). O conjunto ainda pode ser fornecido com certificações para áreas classificadas, conforme a configuração.
| Referência | Limites (URL / LRL) | Observações de span |
|---|---|---|
| Manométrica (g) | URL: 68 mbar a 70 bar LRL: -1 a 35 bar |
Para faixas de depressão, span > 68 mbar |
| Sealed gauge (sg) | URL: 10 a 700 bar LRL: -1 a 200 bar |
Span > 50% do URL |
| Absoluta (a) | URL: 100 mbar a 700 bar LRL: 0 a 350 bar |
Span > 50% do URL |
| Barométrica (b) | URL: 1,3 bar LRL: 350 mbar |
Span > 350 mbar |
| Diferencial wet-dry (WD) | URL: 68 mbar a 35 bar LRL: -1 a 17,5 bar |
Span > 50% do URL |
| Diferencial wet-wet (WW) | URL: 344 mbar a 35 bar LRL: -1 a 17,5 bar |
Span > 50% do URL |
| Parâmetro | Especificação (Premium) | Especificação (Improved) |
|---|---|---|
| NLH&R @ 23 °C (BSL) | 0,02% do span | 0,04% do span |
| Precisão total (inclui efeitos térmicos e ajuste zero/span) | 0,1% do span | 0,2% do span |
| Resolução | 0,01% do span | |
| Tempo de resposta | < 1 ms | |
| Resposta em frequência | até 1 kHz | |
| Estabilidade de longo prazo | 0,05% do span/ano (típ.); 0,1% do span/ano (máx.)* | |
| Efeito de pressão de linha (somente diferenciais) | Zero: <±0,03% span/bar; Span: <±0,03% span/bar* | |
*Efeitos aumentam pro-rata para spans abaixo de 1 bar (ou diferenciais abaixo de 700 mbar). Em barométrico, valores dobram.
| Condição | Especificação |
|---|---|
| Sobrepressão sem desvio na exatidão calibrada | 1,2 bar (faixas < 300 mbar) 4×FS (300 mbar a 70 bar; máx. 200 bar) 2×FS (barométrico) 4×FS (70 a 700 bar; máx. 1200 bar) |
| Contenção (g/sg/a/dif + porta +) | 1,5 bar (até 250 mbar) 6×FS (250 mbar a 70 bar; máx. 200 bar) 1200 bar (faixas > 70 bar) 600 bar máx. para conectores PX, RA e RF |
| Diferencial (porta -) | Não exceder a porta positiva em mais de 6×FS (máx. 15 bar) |
| Pressão de linha (diferenciais) | Máxima: 70 bar |
| Hipérbaro | 20 bar (somente versão “depth”) |
| Item | Especificação |
|---|---|
| Saídas | 4–20 mA; 0–5 V (3 fios, não “true-zero”); tensão configurável 0–10 V (3 fios)* |
| Alimentação (4–20 mA) | 7–28 Vdc |
| Alimentação (tensão) | 5–16 Vdc (deve ser ≥ 1,5 V acima do Vout selecionado) |
| Consumo | 4–20 mA: < 22 mA; tensão: < 3 mA |
| Power-on até leitura estável | < 30 ms |
| Isolação | > 100 MΩ @ 500 Vdc |
*Saída 0–10 V possui limitações de span mínimo e offset; a saturação em “zero” ocorre abaixo de 50 mV (não true-zero).
| Item | Especificação |
|---|---|
| Temperatura de operação | -40 a +80 °C (todas as opções de conector elétrico) |
| Faixa de temperatura compensada | TB: -20 a +80 °C; TC: -40 a +80 °C |
| Proteção ambiental (depende do conector/cabo) | IP65 (típ.); IP67 (M12x1 4 pinos); IP68 (cabos “depth”) |
| Choque | 1000 g meia-seno 1 ms (desvio ≤ 0,2% span) |
| Vibração | DO-160G Curve W (5–2000 Hz, 30 g pico), sem afetar exatidão calibrada |
Para informações adicionais, verifique o documento de especificações técnicas.
