DPI104

DPI104

Manômetro Digital
Indicadores de pressão

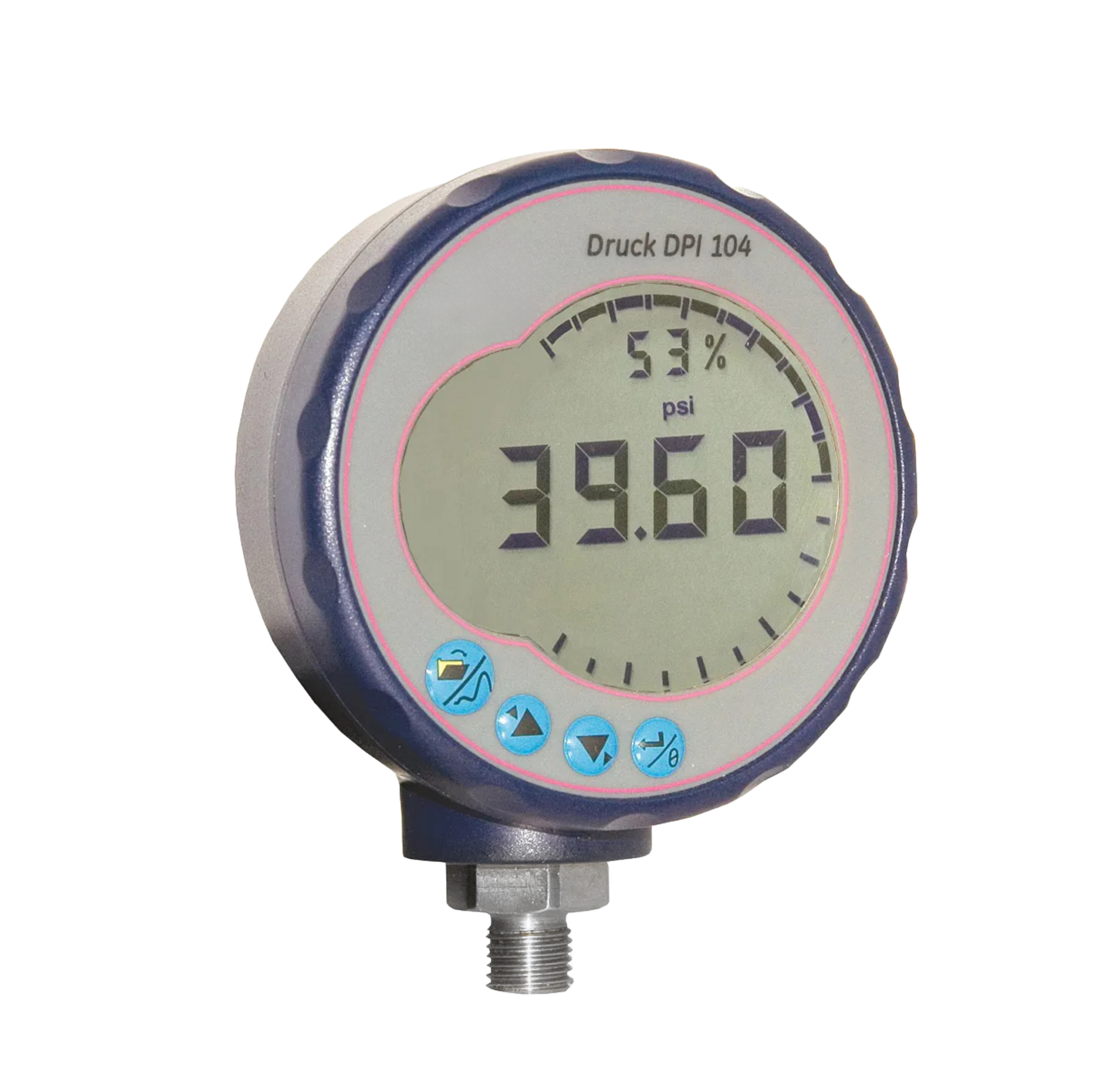

DPI 104 - 01 manômetro digital

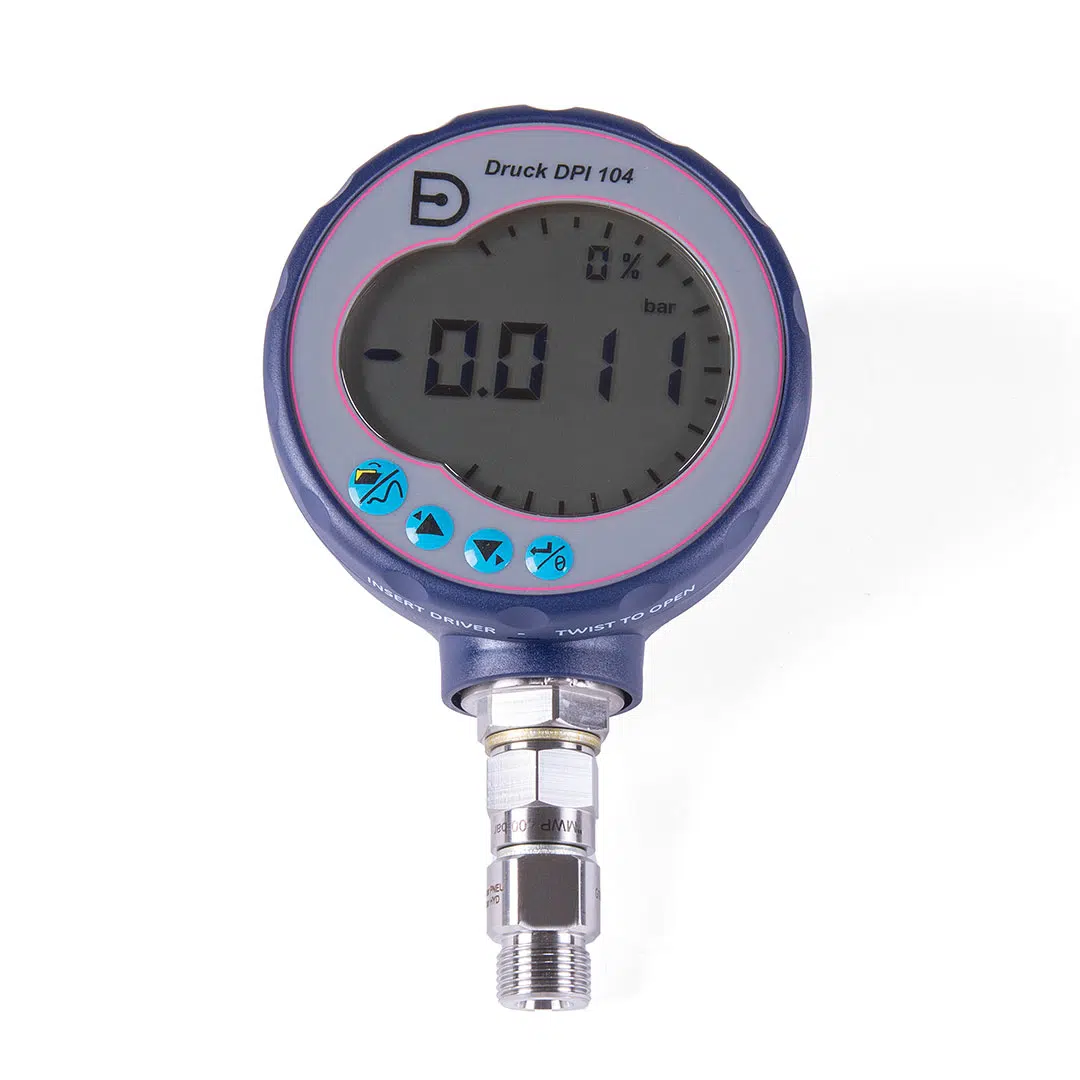

DPI104 - Adaptador - 02

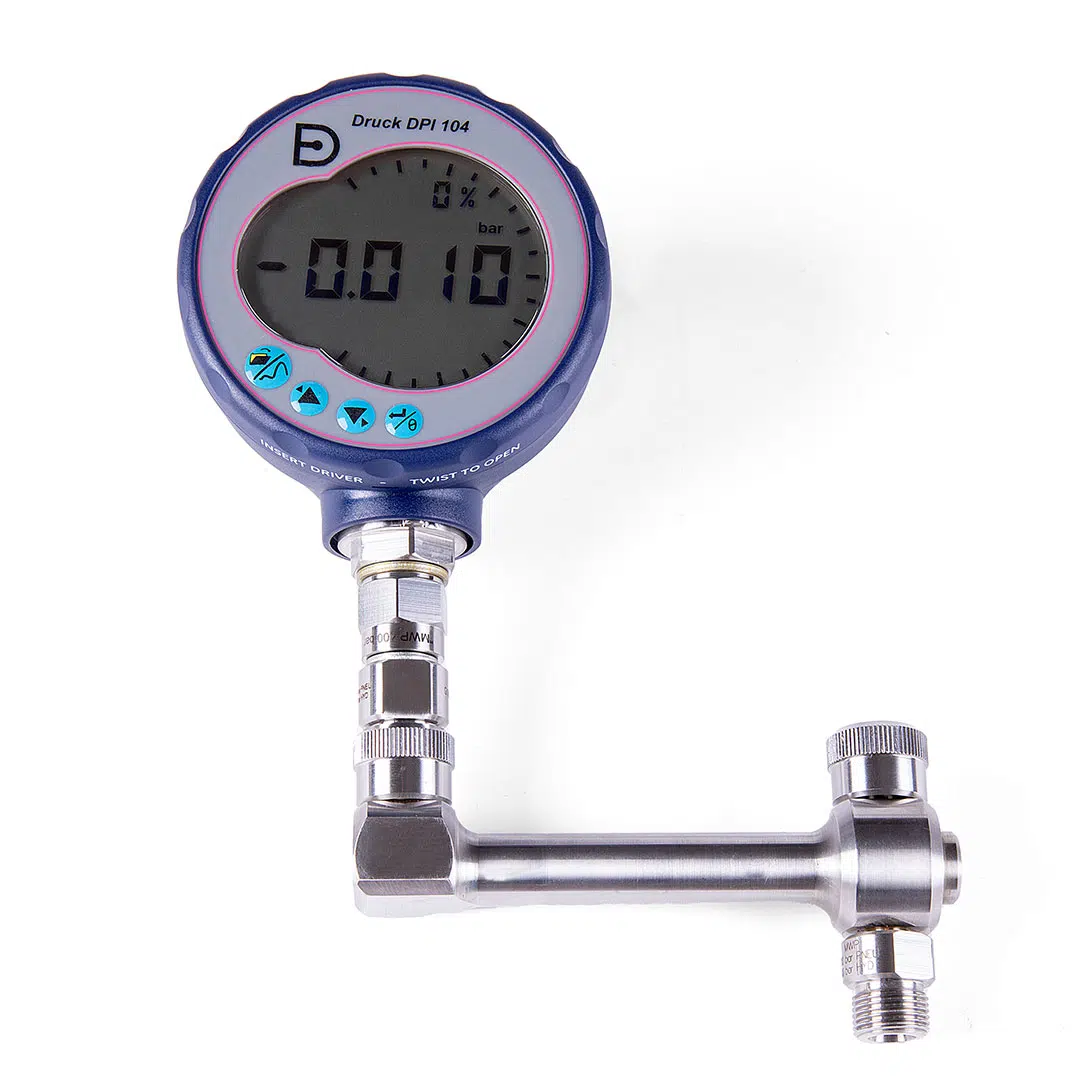

DPI104 - Adaptador - 01
DPI104 - 06

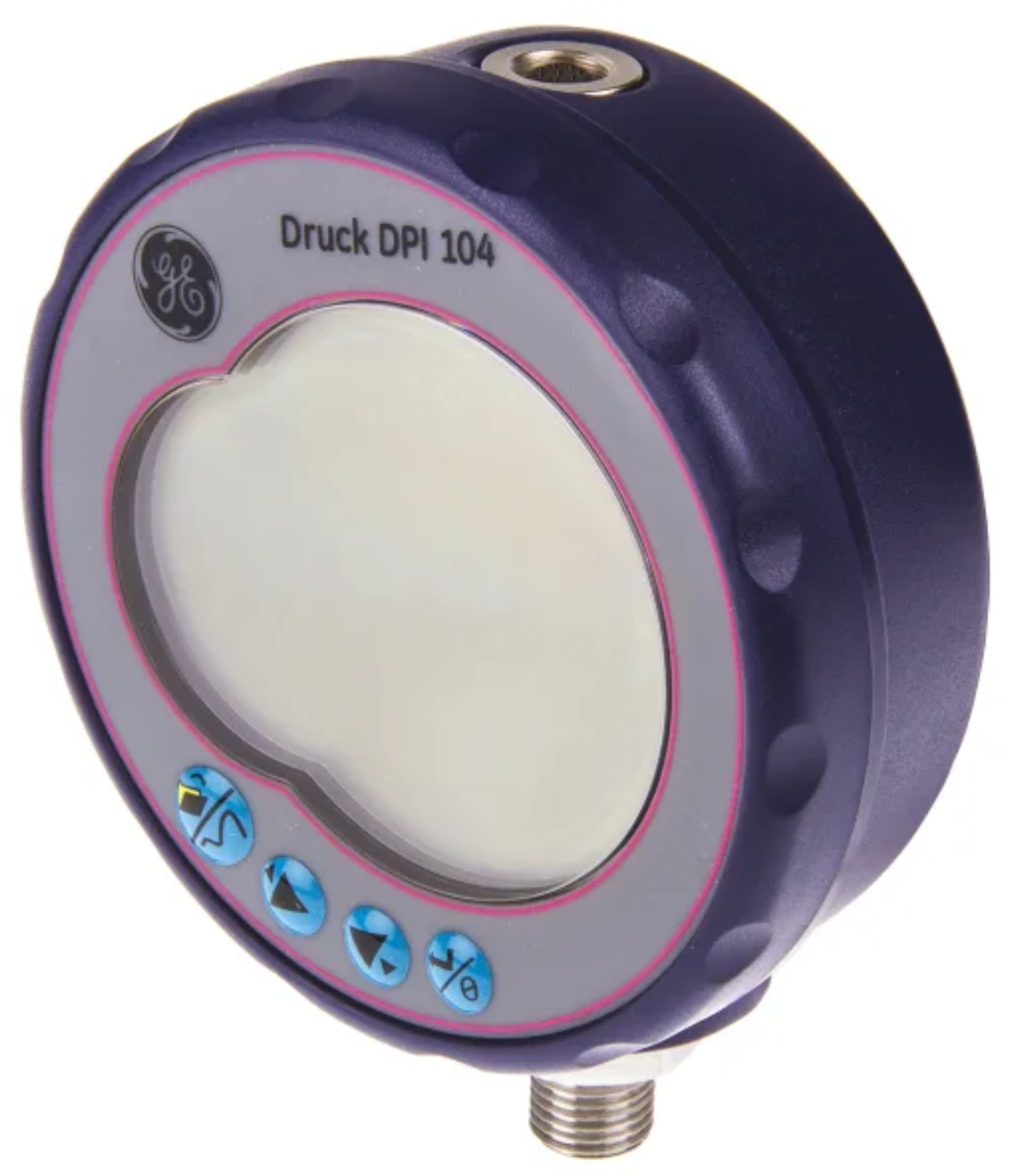

DPI104 - 02

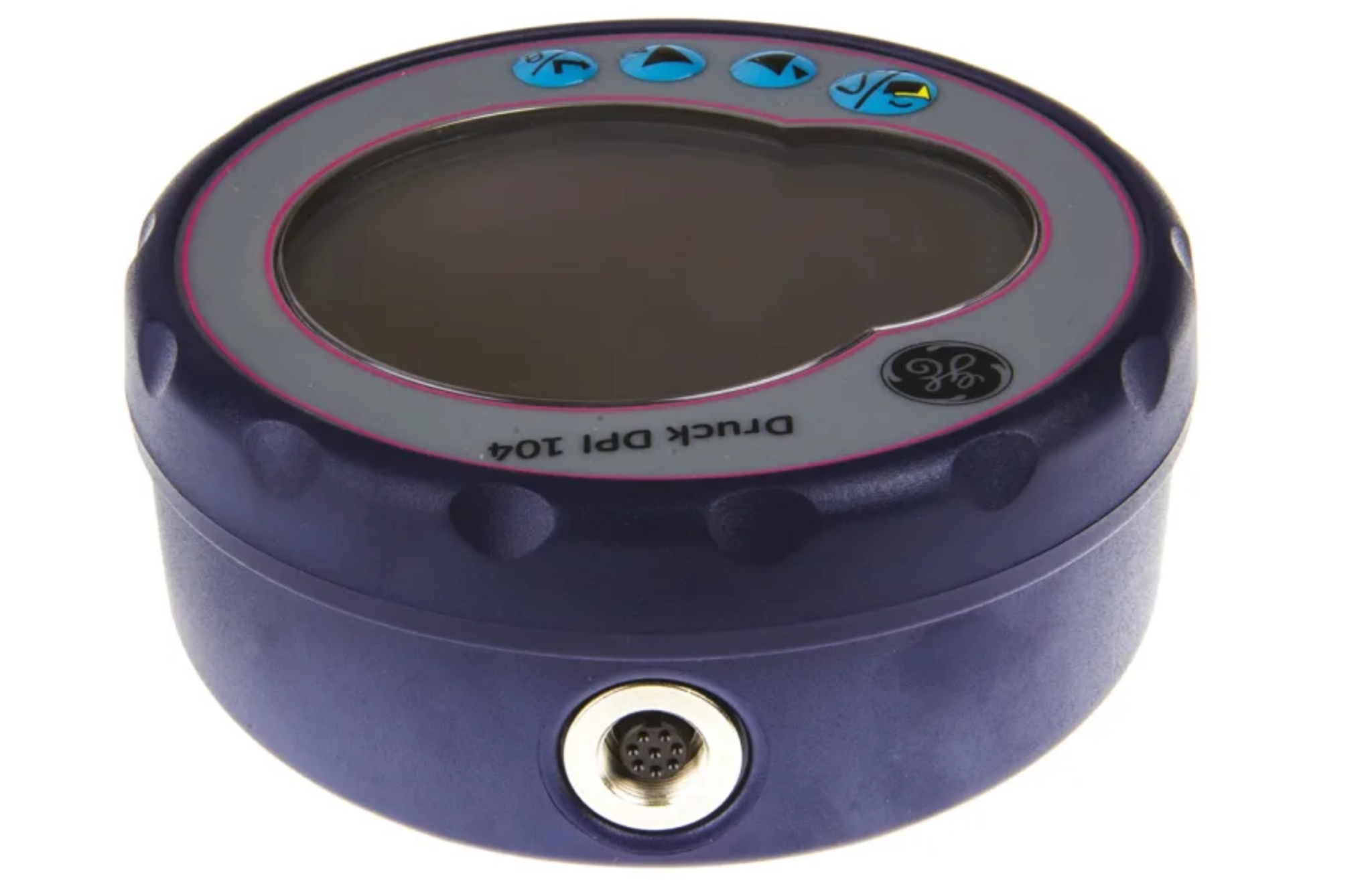

DPI104 - 03

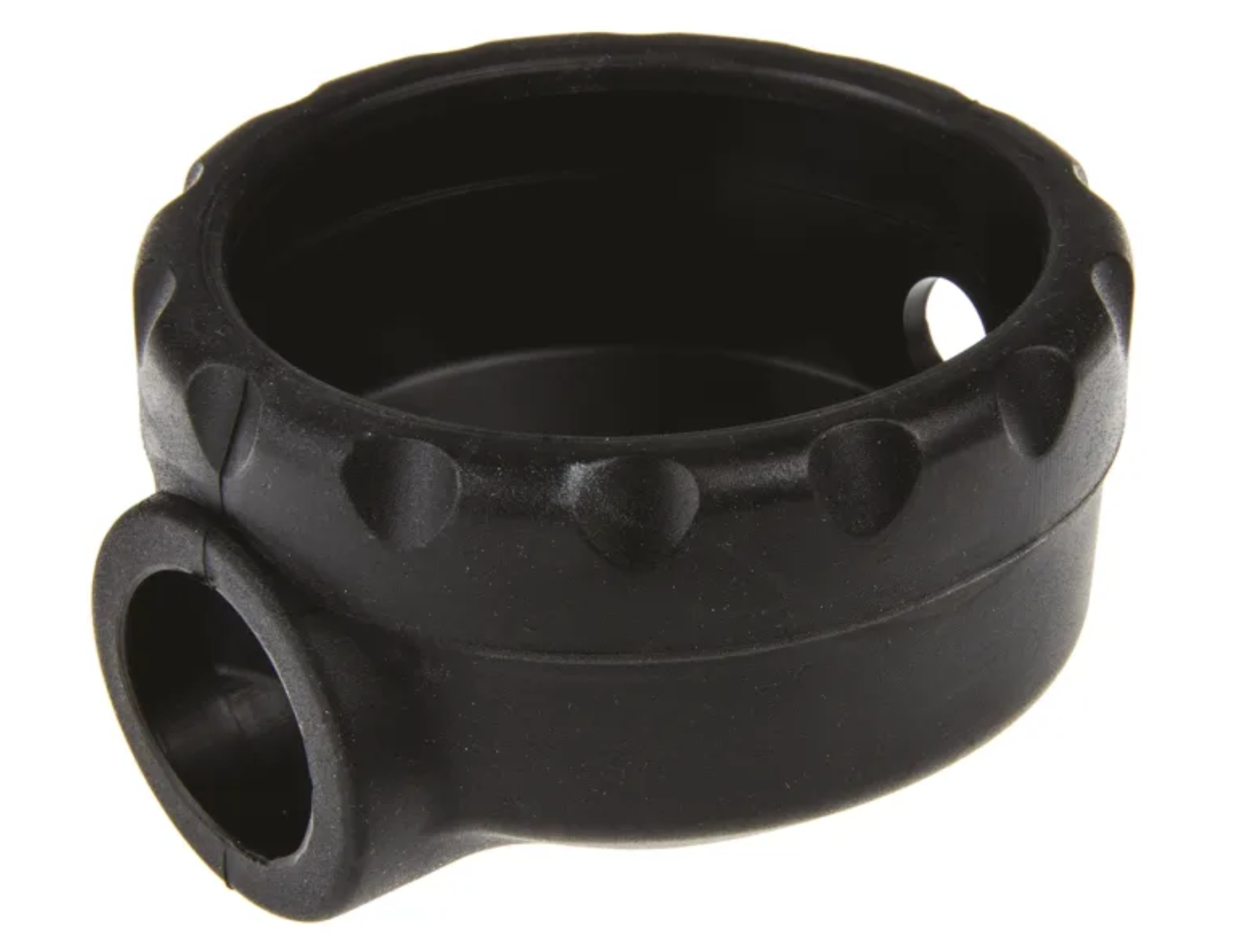

DPI104 - 04

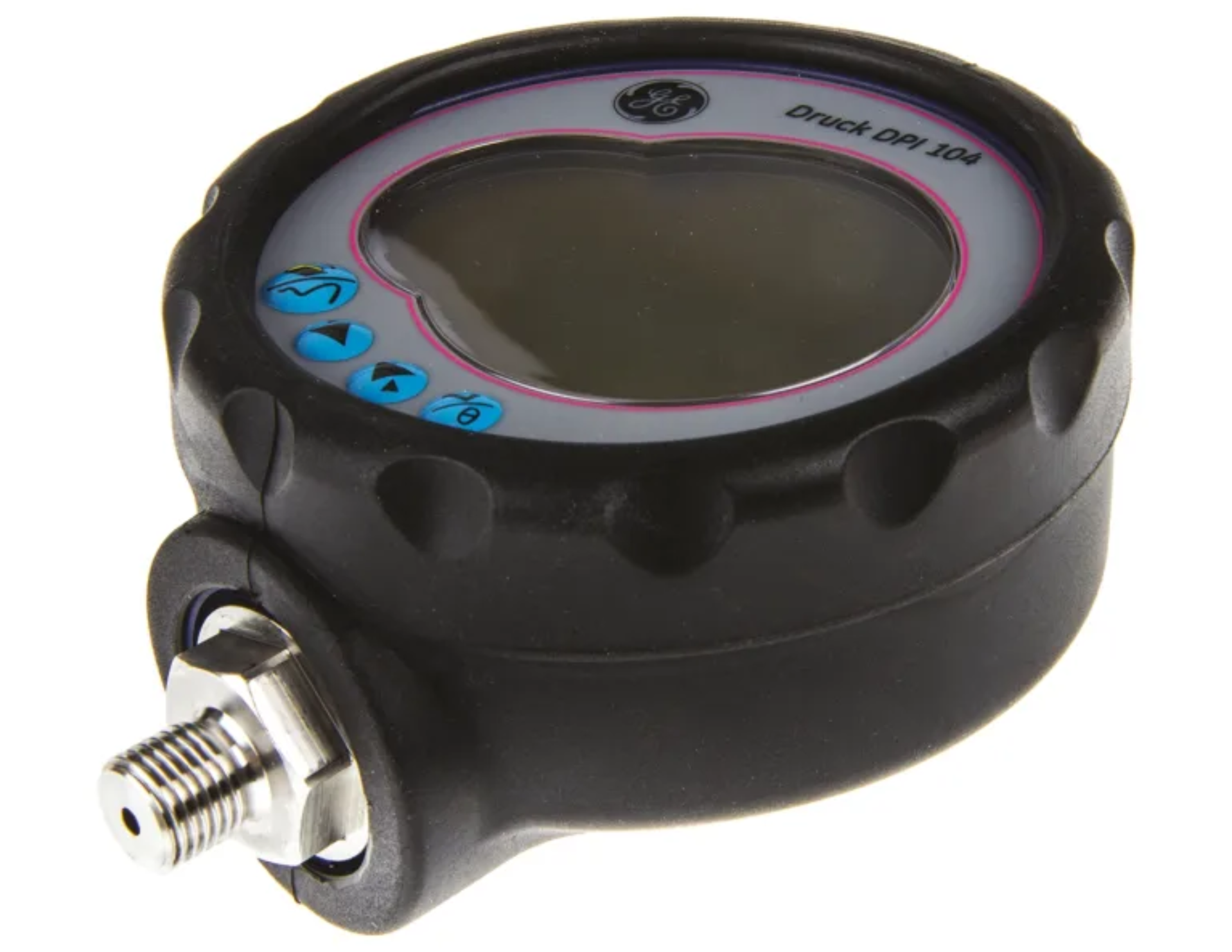

DPI104 - 05
O DPI104 é um manômetro digital desenvolvido para unir alta exatidão, robustez e praticidade em um formato compacto e fácil de usar em campo e em bancada.Com exatidão de 0,05% FE (fundo de escala / FS), compensada em temperatura de -10 °C a 50 °C, o DPI104 entrega medições confiáveis para calibração, teste, comissionamento e monitoramento de processos envolvendo pressão, com ótimo custo-benefício.A linha cobre uma ampla faixa de aplicações, com ranges que chegam a 1.400 bar (20.000 psi), além de 11 unidades de pressão selecionáveis. Isso facilita padronização de leituras e comparação rápida entre pontos de teste.O display grande e de fácil leitura oferece resolução de 5 dígitos e indicação de % da escala, complementados por um gráfico de barras circular (20 segmentos) para referência visual imediata do nível de pressão.Para rotinas de verificação, o instrumento inclui funções de mínimo/máximo, tara e alarmes, além de teste de chave de pressão, capturando os valores de abertura e fechamento de um pressostato externo.

O DPI104 pode fornecer saída analógica 0 a 5 V (proporcional à leitura ou fixa), e oferece interface RS232 com comandos ASCII, permitindo coleta de dados e automação de rotinas com PC.

Há ainda capacidade de rede, com até 99 instrumentos em cadeia (daisy chain). Nas versões de área segura, é possível conectar módulos IDOS/UPM para ampliar faixa e desempenho, conforme a necessidade.

Com invólucro com grau de proteção IP65 e partes molhadas em inox 316 (ou Inconel para meios agressivos), o DPI104 está disponível também em versão intrinsecamente segura para áreas classificadas.

Desempenho metrológico

  • Exatidão: 0,05% FE (fundo de escala / FS) incluindo não linearidade, histerese, repetibilidade e efeitos de temperatura de -10°C a 50°C.
  • Resolução: até 5 dígitos (máximo).
  • Atualização do display: 2 vezes por segundo.
  • Pressão de trabalho: 105% FS (alarme ativo além desta faixa).
  • Pressão de ruptura (burst): 2× a pressão máxima de trabalho (exceção: 1400 bar → burst 2000 bar).
  • Observação: modelos manométricos (Gauge) respondem a pressões negativas; faixa 0–0,7 bar (10 psi) possui 0,15% FS.

Faixas de pressão (ranges), tipo e pressão máxima de trabalho

Faixa Tipo Resolução Pressão máx. de trabalho
0–0,7 bar (0–10 psi) G* 0,01 mbar / 0,001 psi 0,77 bar (11,2 psi)
0–2 bar (0–30 psi) G* ou A 0,1 mbar / 0,001 psi 2,2 bar (32 psi)
0–7 bar (0–100 psi) G* ou A 0,1 mbar / 0,01 psi 7,7 bar (111,7 psi)
0–20 bar (0–300 psi) G* ou A 1 mbar / 0,01 psi 22 bar (319 psi)
0–70 bar (0–1000 psi) G* ou A 1 mbar / 0,1 psi 77 bar (1117 psi)
0–200 bar (0–3000 psi) SG 10 mbar / 0,1 psi 220 bar (3190 psi)
0–350 bar (0–5000 psi) SG 10 mbar / 0,1 psi 385 bar (5583 psi)
0–700 bar (0–10.000 psi) SG 10 mbar / 1 psi 770 bar (11.165 psi)
0–1000 bar (0–15.000 psi) SG 100 mbar / 1 psi 1100 bar (15.950 psi)
0–1400 bar (0–20.000 psi) SG 100 mbar / 1 psi 1540 bar (22.330 psi)

*G: manométrico. A: absoluto. SG: manométrico selado.

Unidades, display e indicação visual

  • Unidades selecionáveis (11): kPa, MPa, kg/cm², mbar, bar, psi, inHg, inH2O, mH2O, mmH2O e mmHg.
  • Display: leitura de pressão em 5 dígitos (altura 12,7 mm) e indicador de escala em 2,5 dígitos (altura 6,35 mm).
  • Bar graph: gráfico circular de 20 segmentos (incrementos de 5% do range selecionado), com indicação de % da escala.

Funções de medição e utilidades

Função Descrição
Mínimo / Máximo Exibe valores mínimo e máximo; pode ser habilitado/desabilitado e reiniciado pelo usuário.
Tara Função de tara com possibilidade de bloqueio (tare lock) via menu.
Teste de chave (switch test) Captura e exibe valores de abertura/fechamento de um pressostato externo; impedância máx. 200 Ω.
Alarme Saída de alarme por transistor FET “open drain” (máx. 250 mA, máx. 24 VDC).
Bloqueio de menu Protege contra acesso não autorizado ao menu e à tara.

Saídas e comunicação

  • Saída analógica: 0 a 5 V programável (proporcional à pressão indicada ou valor fixo); modo de saída com exatidão de 0,1% FS de 50 mV a 5 V.
  • Interface RS232: comunicação serial para PC via cabo opcional; comandos de menu e dados do display disponíveis via conjunto de comandos ASCII.
  • Capacidade de rede: até 99 instrumentos em rede “daisy chain”.

Compatibilidade IDOS / UPM

  • Compatível com UPM (IDOS): módulos UPM podem ser conectados para aumentar a exatidão e estender a faixa (somente versões de área segura).

Construção, conexão de pressão e rotação

  • Invólucro: ABS/PC selado, equivalente a Type 4 / IP65.
  • Partes molhadas: inox 316 ou cavidade de pressão soldada em Inconel (para meios agressivos).
  • Conexão de pressão: 1/4 NPT ou BSP macho até 700 bar (10.000 psi); para 1000 bar e 1400 bar: 9/16 x 18 UNF macho (cone).
  • Posicionamento: carcaça gira 320° ao redor do conector de pressão; face pode ser rotacionada para melhor visualização.

Alimentação

  • Bateria: 9 V alcalina (MN1604) fornecida.
  • Vida típica: ~6 meses considerando uso diário de 1 h/dia.
  • Recomendação: para melhor desempenho (área segura), pode-se usar bateria 9 V lítio (não fornecida).

Condições ambientais e conformidades

Temperatura de operação -10 a 50°C
Temperatura de armazenamento -20 a 70°C
Umidade 0 a 95% UR (não condensante)
Choque e vibração MIL-PRF-28800F (Classe II)
EMC EN 61326-1 (e KC para versão área segura)
Segurança de pressão PED classe SEP
Marcações / conformidades CE, UKCA, EAC, RCM; WEEE, REACH; RoHS (UE, UK, EAU e China)

Dimensões e peso

  • Diâmetro: 95 mm (excluindo conexões de pressão)
  • Profundidade: 55 mm
  • Peso: ~350 g

Versão intrinsecamente segura (DPI104-IS) — Aprovações

  • Marcação típica: Ex ia IIC T4 Ga (–10°C ≤ Ta ≤ +50°C), com aprovações ATEX/IECEx/UKEX e outras listadas no datasheet.
  • Américas: ETL (Canadá/EUA): Class I, Zone 0, Ex ia / AEx ia IIC T4 Ga (–10°C ≤ Ta ≤ +50°C).
  • EAC: 0Ex ia IIC T4 Ga X (–10°C … +50°C).

Para informações adicionais, verifique o documento de especificações técnicas.

Downloads

Especificações Técnicas (inglês)
Download
Guia de Início Rápido (multilinguagem)
Download
Manual de Usuário (português)
Download
Manual de Usuário (inglês)
Download
