O equipamento inclui ainda registro de calibração com contagem regressiva para a próxima calibração, além de alarmes configuráveis de alta e baixa pressão com aviso visual e sonoro.

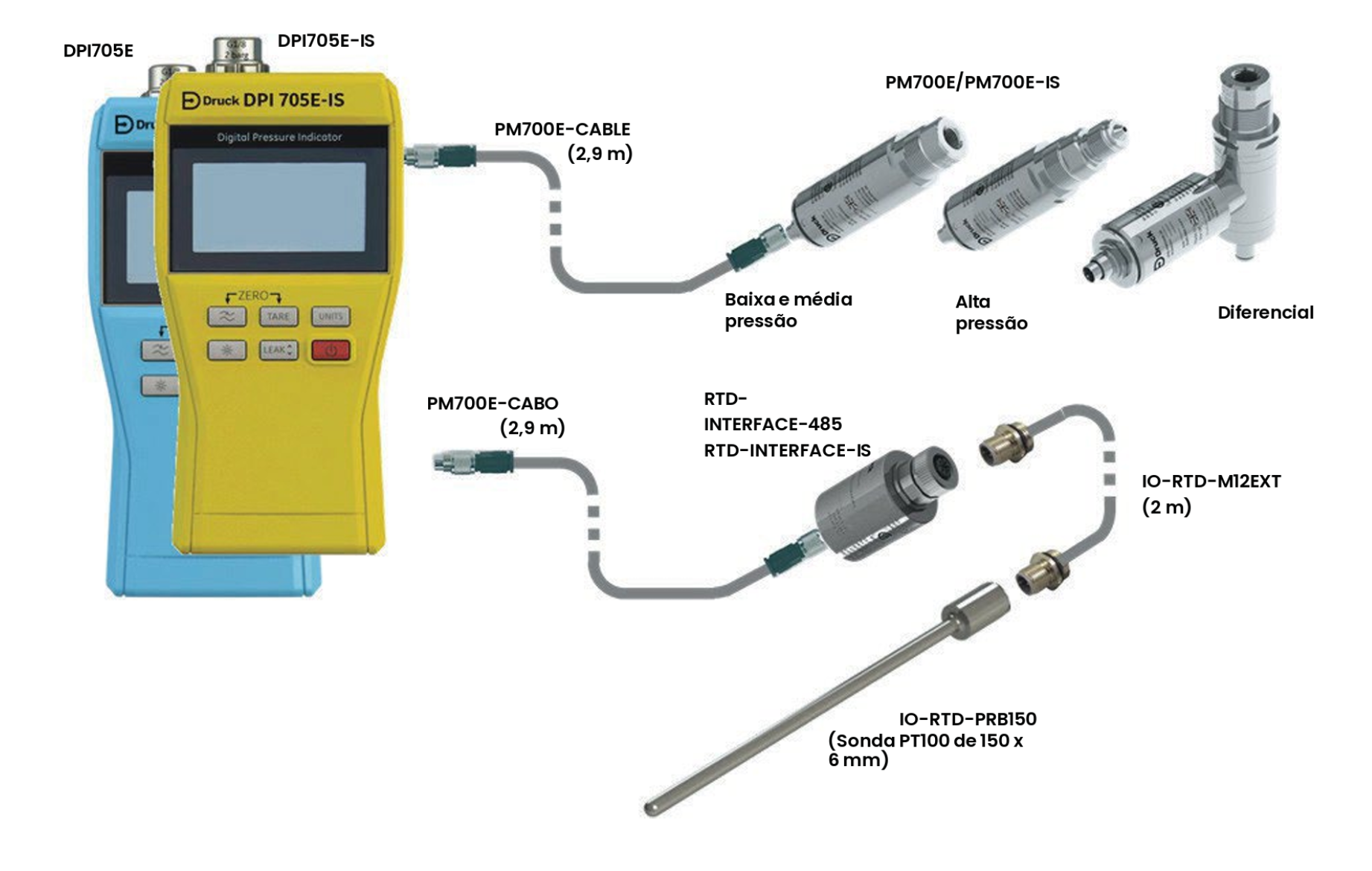

Para maior flexibilidade, há opção de sensores plug and play remotos de pressão PM700E (com dados de calibração no próprio sensor) e interface/sonda RTD PT100 para medições de temperatura.

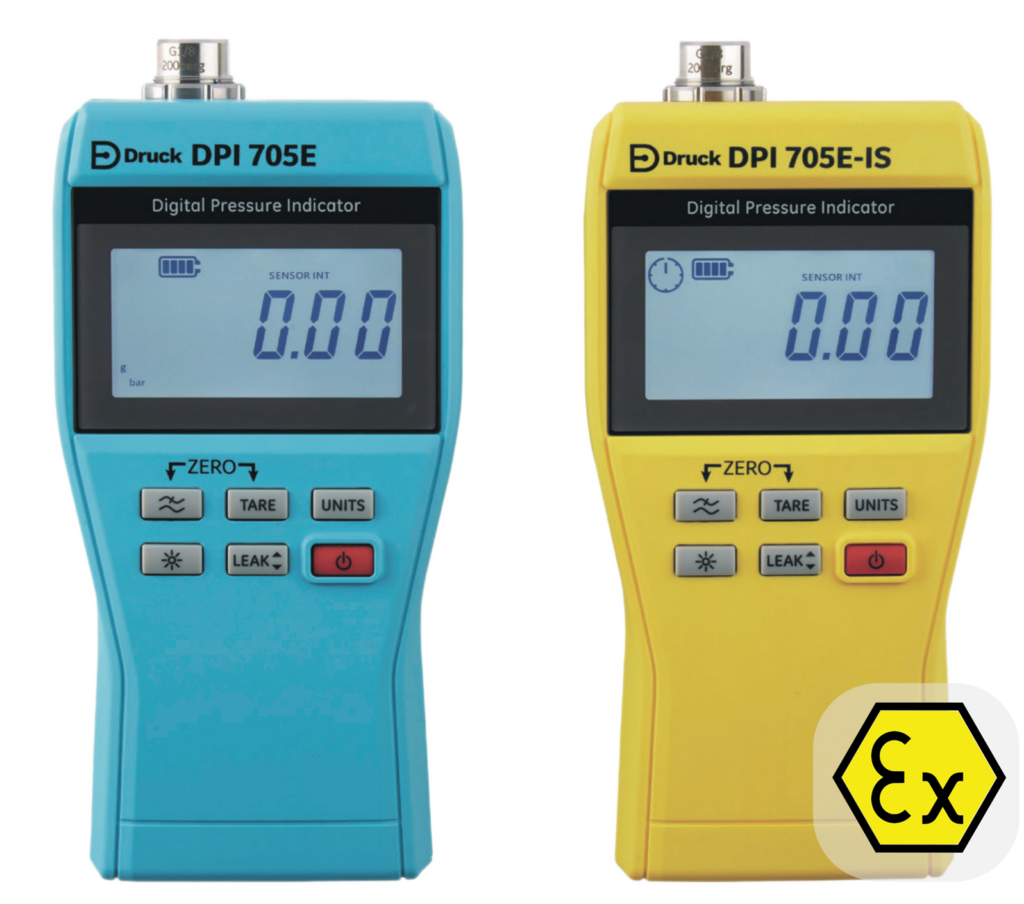

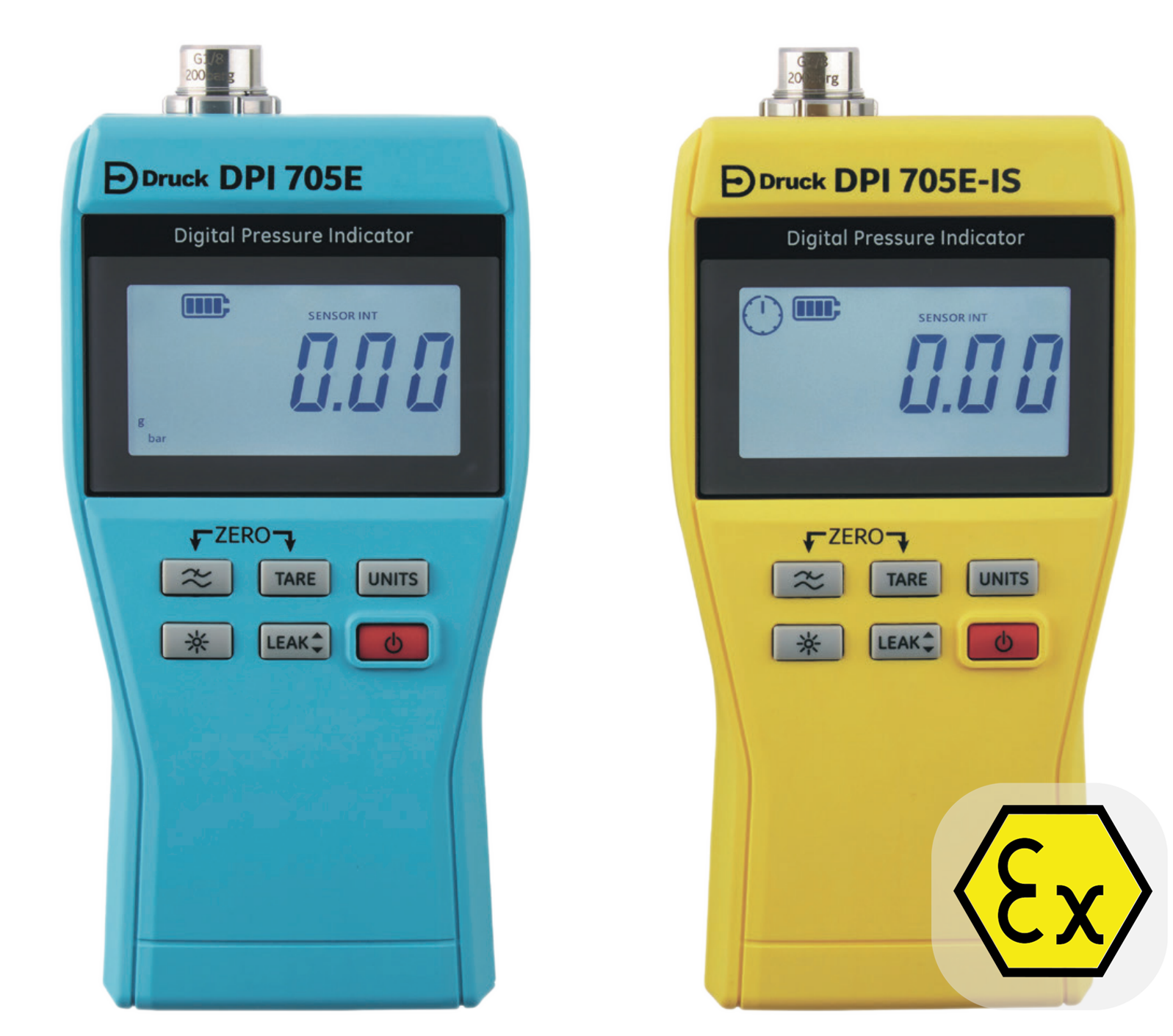

Com proteção IP54, resistência a impacto e versão intrinsecamente segura (DPI705E-IS) para áreas classificadas, a série DPI705E é uma escolha excelente para equipes de instrumentação e metrologia que precisam de mobilidade e confiança no resultado das medições de pressão.
| Recurso | Descrição |
|---|---|
| Leak test | Teste de vazamento configurável em 1, 3 ou 5 minutos, com contagem regressiva; também pode registrar variação usando sensor RTD. |
| Zero / Tara | Correção de zero (sensores manométricos/diferenciais) e tara temporária de 0 a 100% FS. |
| Máximo / Mínimo | Captura de leituras máxima e mínima (peak-hold). |
| Filtro | Média móvel das últimas 10 medições para estabilizar leitura em medições ruidosas. |
| Alarmes | Alarmes alto/baixo ajustáveis com aviso visual (ícone, leitura e backlight) e sonoro por 60 s. |
| Registro de calibração | Registro integral com contagem regressiva para a próxima calibração (calibration due). |
| Nível | Descrição | Incerteza total típica (referência) |
|---|---|---|
| 1 — Padrão | Precisão total entre -10 °C e 50 °C, incluindo NLH&R, deriva 1 ano e incerteza de calibração | até ±0,1% FS (dependendo da faixa) |
| 2 — Alta | Mesmo conceito do nível padrão, com melhor desempenho | até ±0,05% FS (dependendo da faixa) |
| 3 — Premium | Melhor desempenho disponível (conforme faixa aplicável) | até ±0,025% FS (dependendo da faixa) |
Observação: a disponibilidade do nível de exatidão depende da faixa e do tipo de referência (manométrico, absoluto, diferencial ou barométrico). Para o detalhamento por faixa, verifique o datasheet.
| Faixa (FS) | Condição / construção | Compatibilidade (resumo) |
|---|---|---|
| 0 a 200 mbar | Faixas expostas | Gases secos não condensáveis compatíveis com materiais indicados (ex.: 316L, Pyrex, silício/vidro etc.). |
| Porta de referência (diferencial) | Faixa exposta | Gases secos não condensáveis compatíveis com 316L/304 e materiais indicados. |
| 350 mbar a 200 bar | Diafragma isolado | 316L e Hastelloy C276. |
| 350 a 1400 bar | Diafragma isolado | Inconel 625 e inox 17-4PH. |
Nota: utilize apenas fluidos compatíveis para preservar a integridade do sensor de pressão.
| Item | Especificação (resumo) |
|---|---|
| NLH&R RTD | ±1 °C por 24 h (condições definidas no datasheet). |
| Faixa típica PT100 (medição) | -200 a 0 °C e 0 a 850 °C (com termos de exatidão conforme datasheet). |
| Temperatura de uso (interface) | -10 °C a +50 °C. |
| IO-RTD-PRB150 | -50 °C a +200 °C (com cabo de extensão apropriado). |
Para informações adicionais, verifique o documento de especificações técnicas (incluindo condições, termos completos de incerteza e erros adicionais por faixa de temperatura).
| Vedação | IP54 |
| Temperatura de operação | -10 °C a +50 °C |
| Temperatura de armazenamento | -20 °C a +70 °C |
| Umidade | 0 a 90% UR (sem condensação) |
| Choque e vibração | MIL-PRF-28800F (Classe II); teste de queda de 1 m a -20 °C |
| Dimensões (C × L × P) | 200 × 95 × 43 mm |
| Peso | até 563 g |
