O DPI110-IS é um manômetro datalogger de alta exatidão de até 0,025 % FE (fundo de escala), desenvolvido para medição de pressão de líquidos e gases em áreas classificadas, com certificação intrinsecamente segura para zonas 0, 1 e 2.
Seu grande diferencial é unir, em um único equipamento portátil, a leitura precisa de pressão com recursos avançados de registro de dados, permitindo monitoramento confiável em campo, calibração de instrumentos e testes de vazamento.
O instrumento registra até 130.000 medições com data e hora em memória interna, com intervalo de amostragem configurável a partir de 100 ms. Isso facilita análises de processo, rastreabilidade e documentação técnica.
Além do datalogger, o DPI110-IS possui função dedicada de teste de vazamento, com cálculo da queda de pressão e da taxa de vazamento, além de armazenamento interno dos resultados para posterior emissão de relatórios.

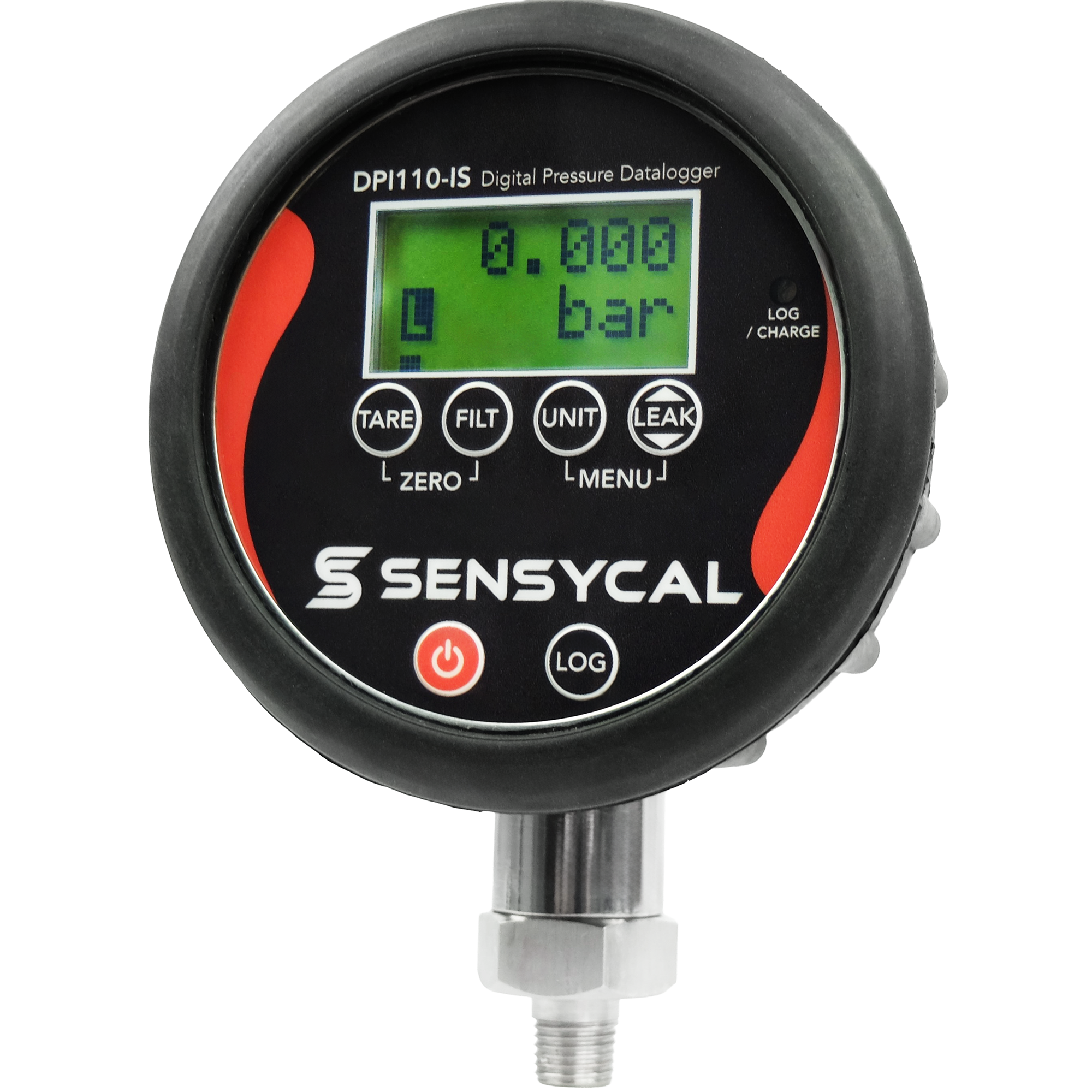

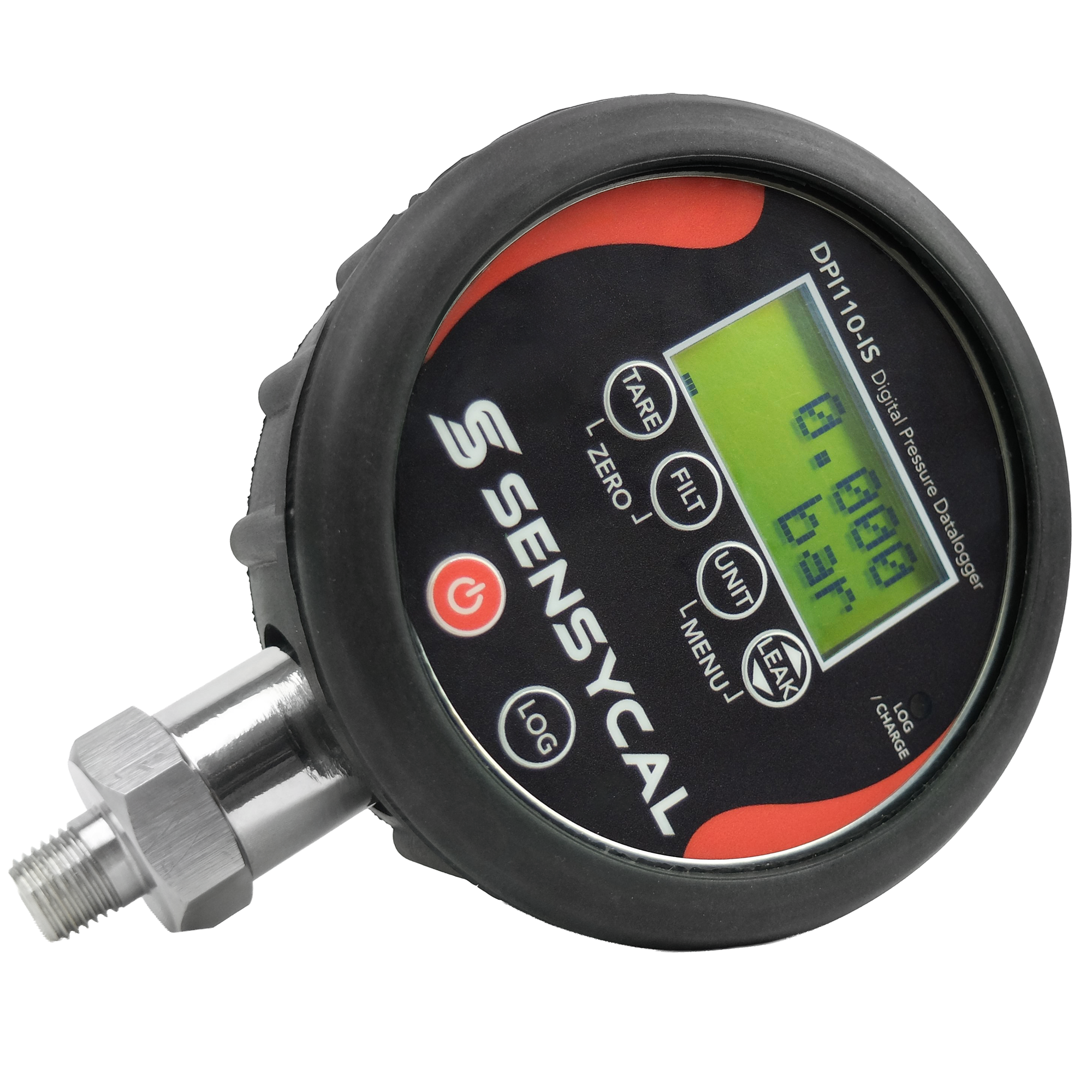

A interface de operação foi pensada para uso prático em campo: display gráfico com luz de fundo, duas linhas de leitura, indicação em mais de 20 unidades de pressão e gráfico de barras de 0 a 100% da faixa.
Em desempenho, o equipamento oferece classes de exatidão de até ±0,025% do fundo de escala, compensação térmica entre 0 °C e 50 °C e ampla variedade de faixas manométricas, compostas e absolutas, chegando a 1000 bar.

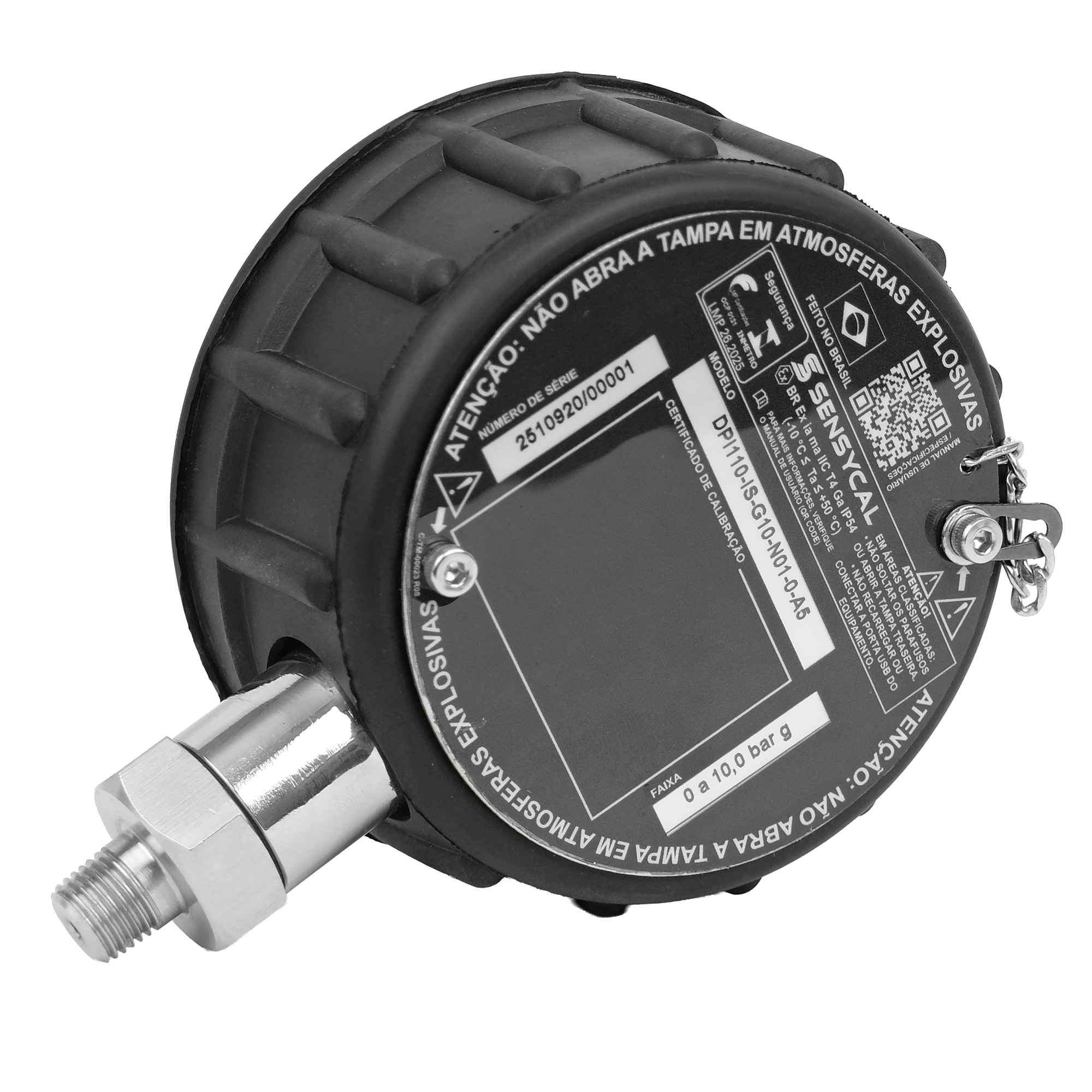

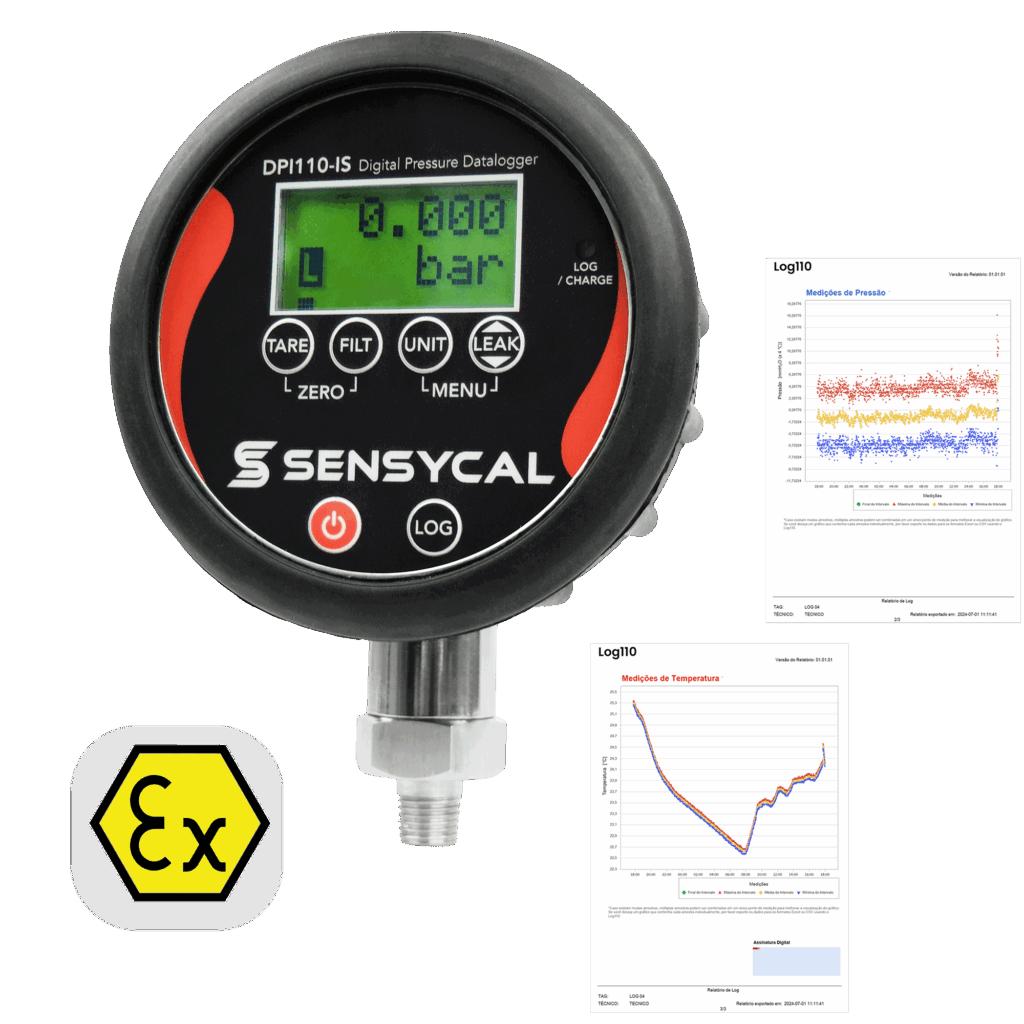

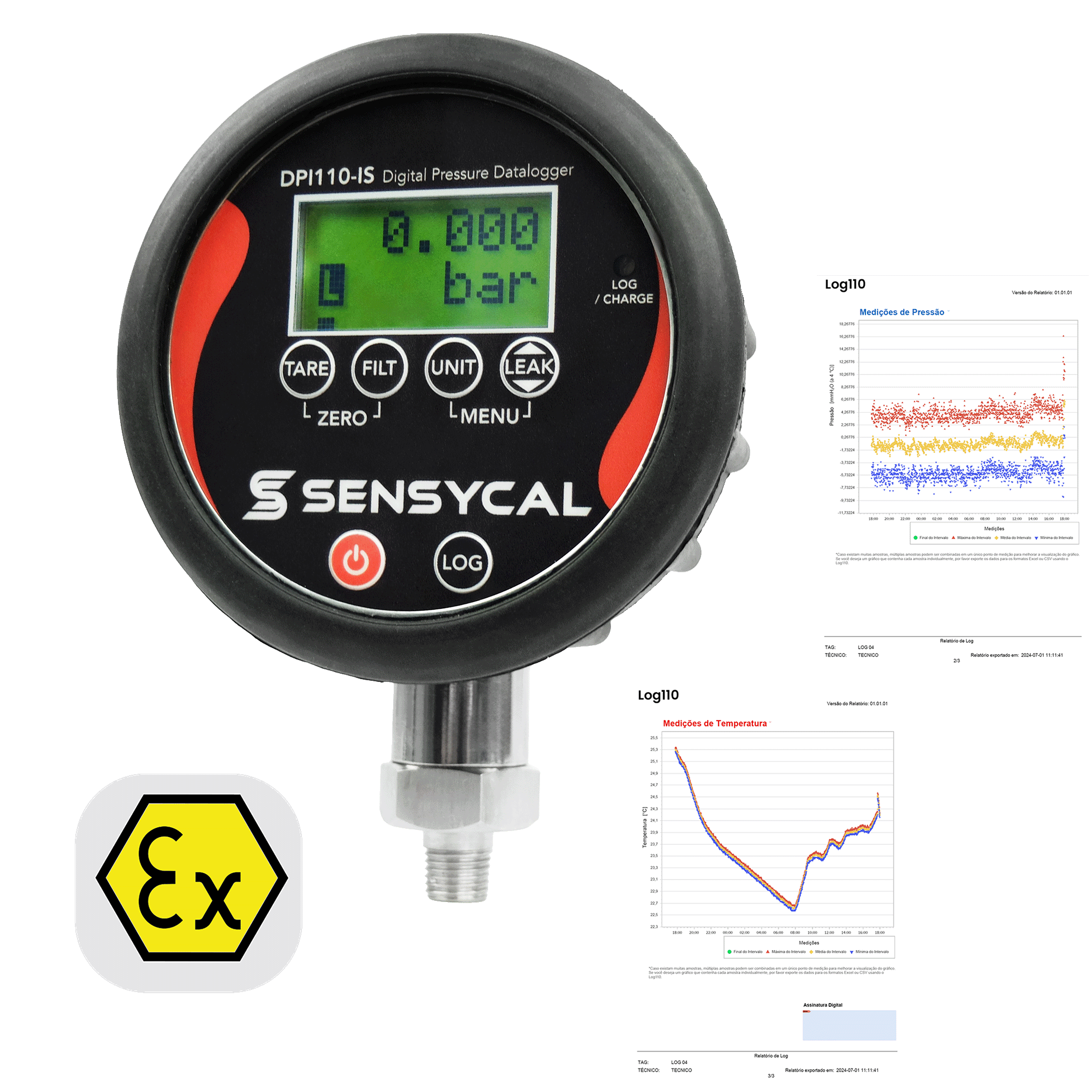

Com caixa em aço inox, proteção IP54, bateria recarregável e comunicação USB para integração com o software Log110, o DPI110-IS é uma solução robusta para calibração, diagnóstico e registro de pressão em ambientes industriais exigentes.
| Parâmetro | Especificação |
|---|---|
| Classe de exatidão A4 | ± 0,1 % do fundo de escala (FE) |
| Classe de exatidão A5 | ± 0,05 % do fundo de escala (FE) |
| Classe de exatidão A6 | ± 0,025 % do fundo de escala (FE) |
| Compensação de temperatura | 0 °C a 50 °C |
| Pressão máxima de operação (MWP) | 1,1 × FE |
| Pressão de ruptura | Até 2 × FE, exceto faixa de 1000 bar (ruptura em 1200 bar) |
| Função | Especificação |
|---|---|
| Capacidade de registro | Até 130.000 medições com data e hora |
| Intervalo de amostragem | De 100 ms até 99.999,9 s |
| Arquivos de log | Até 8 logs/arquivos com configurações independentes |
| Teste de vazamento | Até 12 testes armazenados; tempo programável de 1 s até 27 h |
| Variáveis registráveis | Pressão, temperatura do sensor ou ambos; máximo, mínimo e média |
| Software | Log110 para configuração, descarga e exportação de dados |
| Exportação | PDF, Excel e CSV |
| Comunicação | USB 2.0 Full Speed |
| Item | Especificação |
|---|---|
| Display | LCD gráfico com luz de fundo |
| Linhas de leitura | 2 linhas de 7 caracteres |
| Bar graph | 50 segmentos, indicação de 0 a 100% da faixa |
| Unidades de pressão | Mais de 20 unidades configuráveis |
| Temperatura do sensor | -10 °C a 50 °C, exatidão ± 1 °C |
| Item | Especificação |
|---|---|
| Temperatura de operação | -10 a 50 °C |
| Temperatura de armazenamento | -20 a 75 °C |
| Umidade relativa | 0 a 90% sem condensação |
| Peso | ≈ 0,8 kg |
| Invólucro | Aço inox SAE/AISI 304 com capa de borracha |
| Grau de proteção | IP54 |
| Sensor de pressão | Diafragma em aço inox SAE/AISI 316L |
| Alimentação | 1 bateria recarregável Li-Ion 3,7 V / 6600 mAh |
| Autonomia | ≈ 800 horas com luz de fundo desligada |
| Item | Especificação |
|---|---|
| Conexões de pressão | 1/4” BSP macho (padrão), 1/4” NPT macho, 3/8” BSP macho, 3/8” NPT macho, 1/2” BSP macho, 1/2” NPT macho |
| Material da conexão | Aço inox SAE/AISI 316L |
| USB | USB tipo C fêmea |
| Conector de carregamento | Tipo P4/J4 (5,6 × 2,1 mm) |

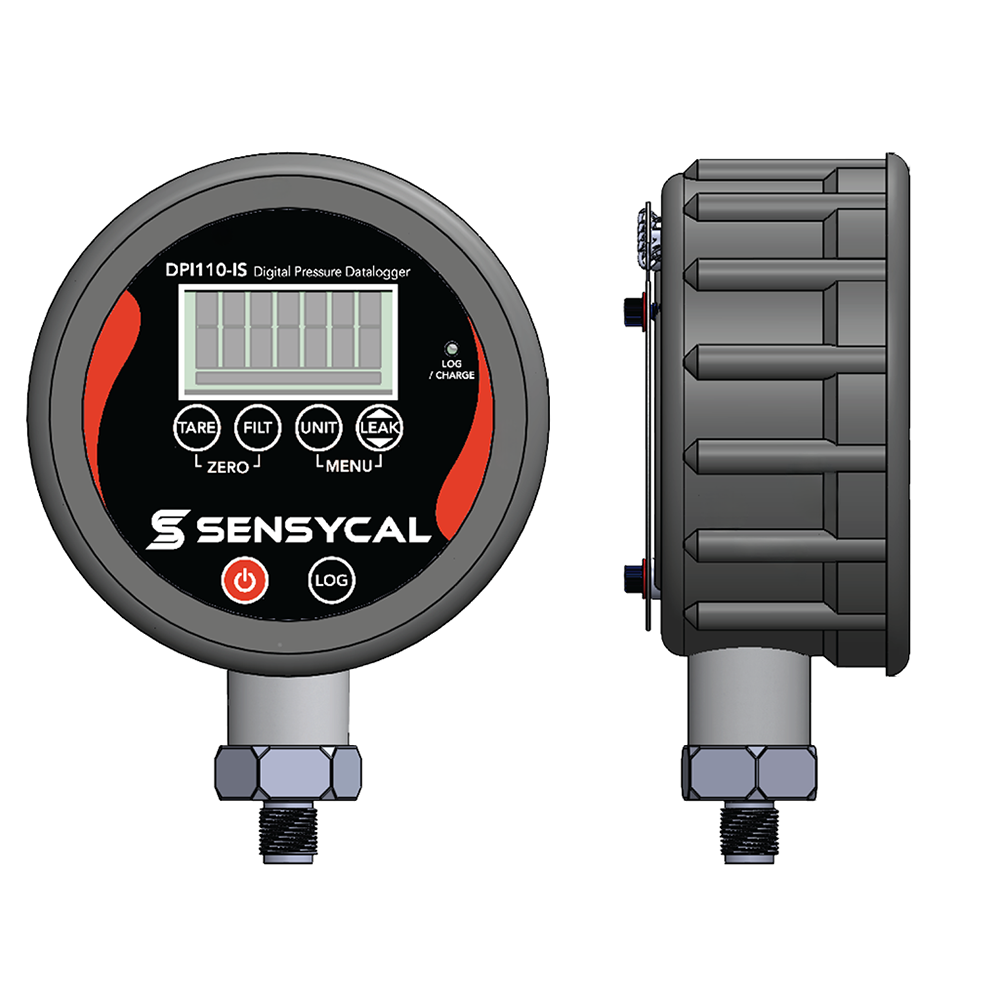

| Dimensões | L = 116,0 mm; P = 58,4 mm; A1 = 116,0 mm; A2 = 37,4 mm |
Para informações adicionais, verifique o documento de especificações técnicas.
