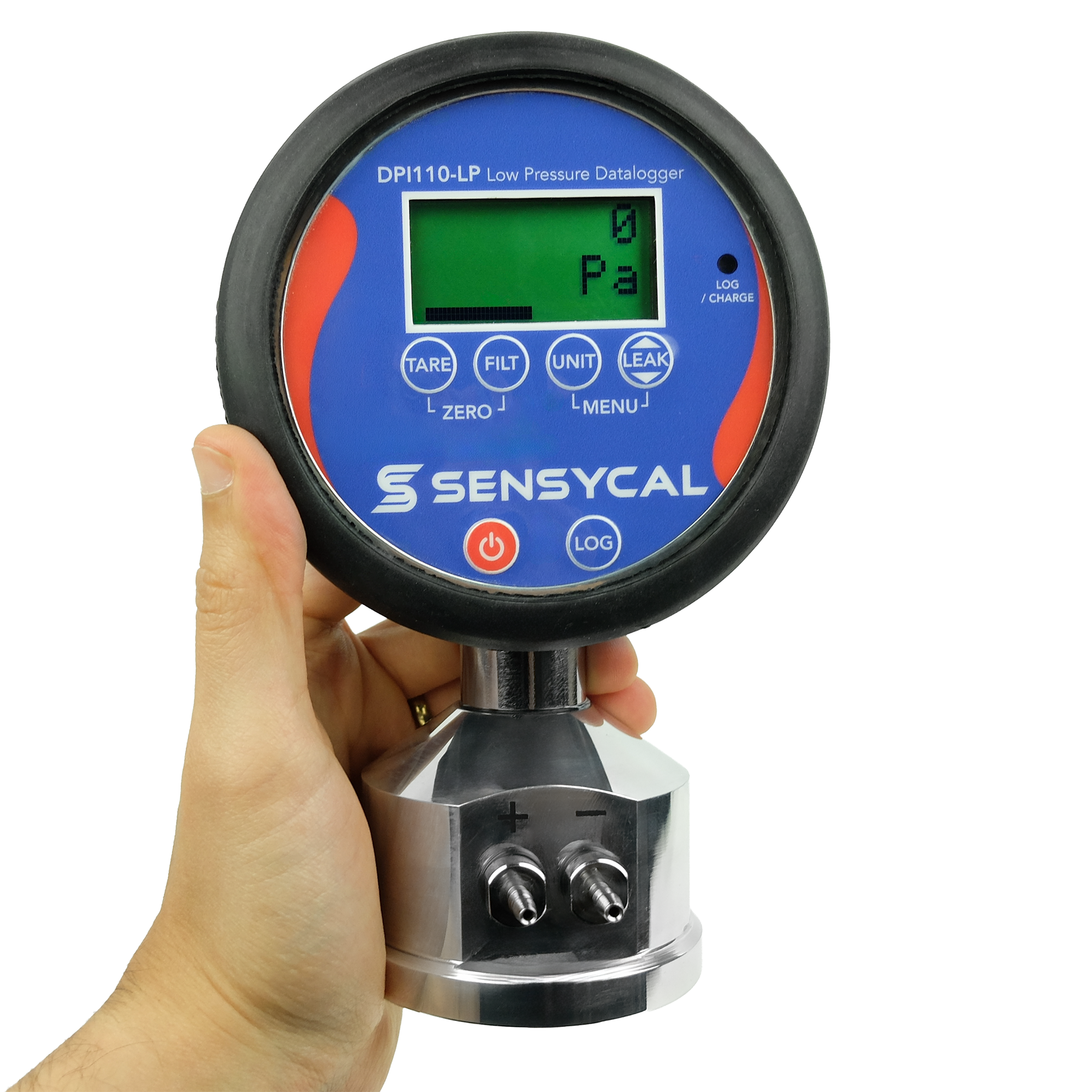

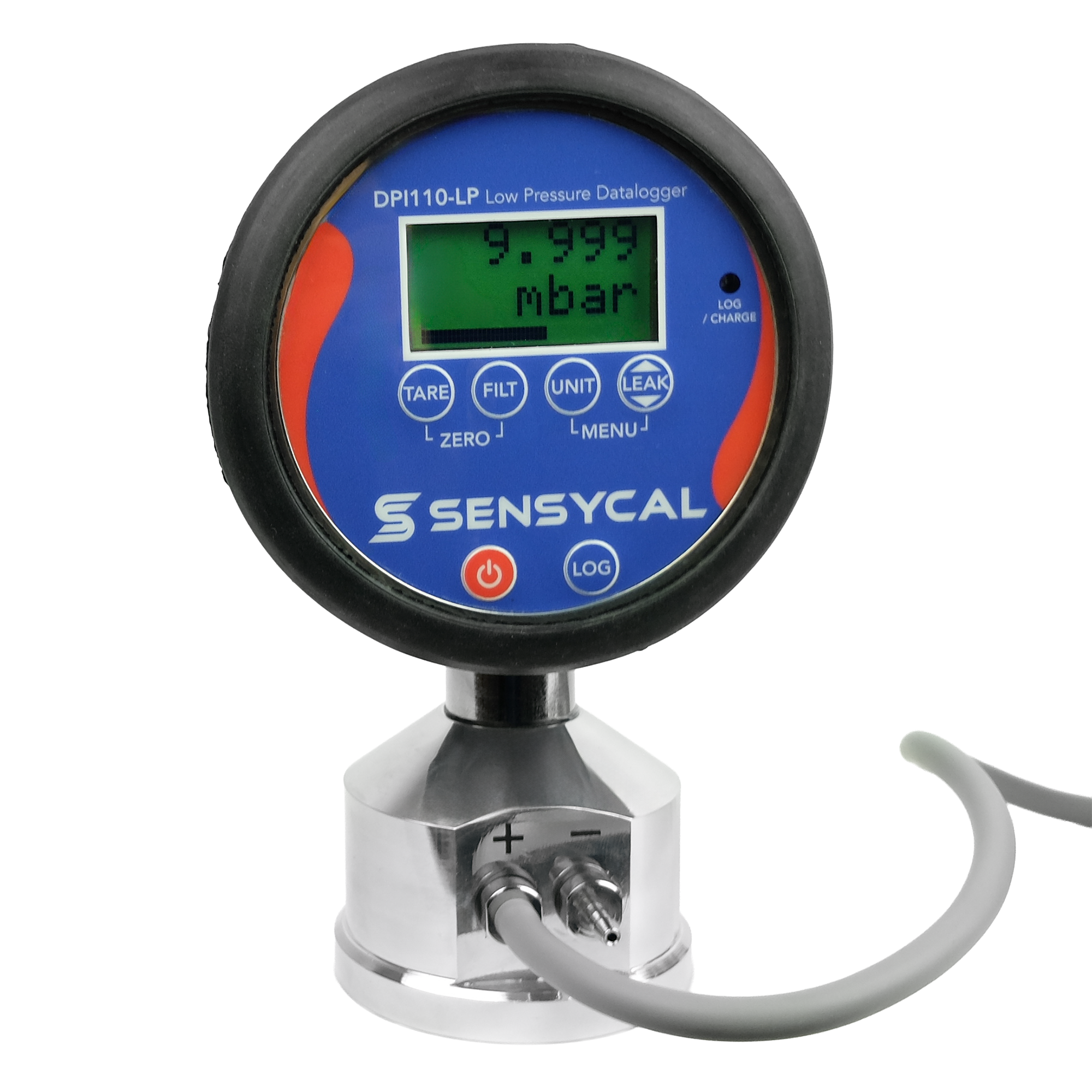

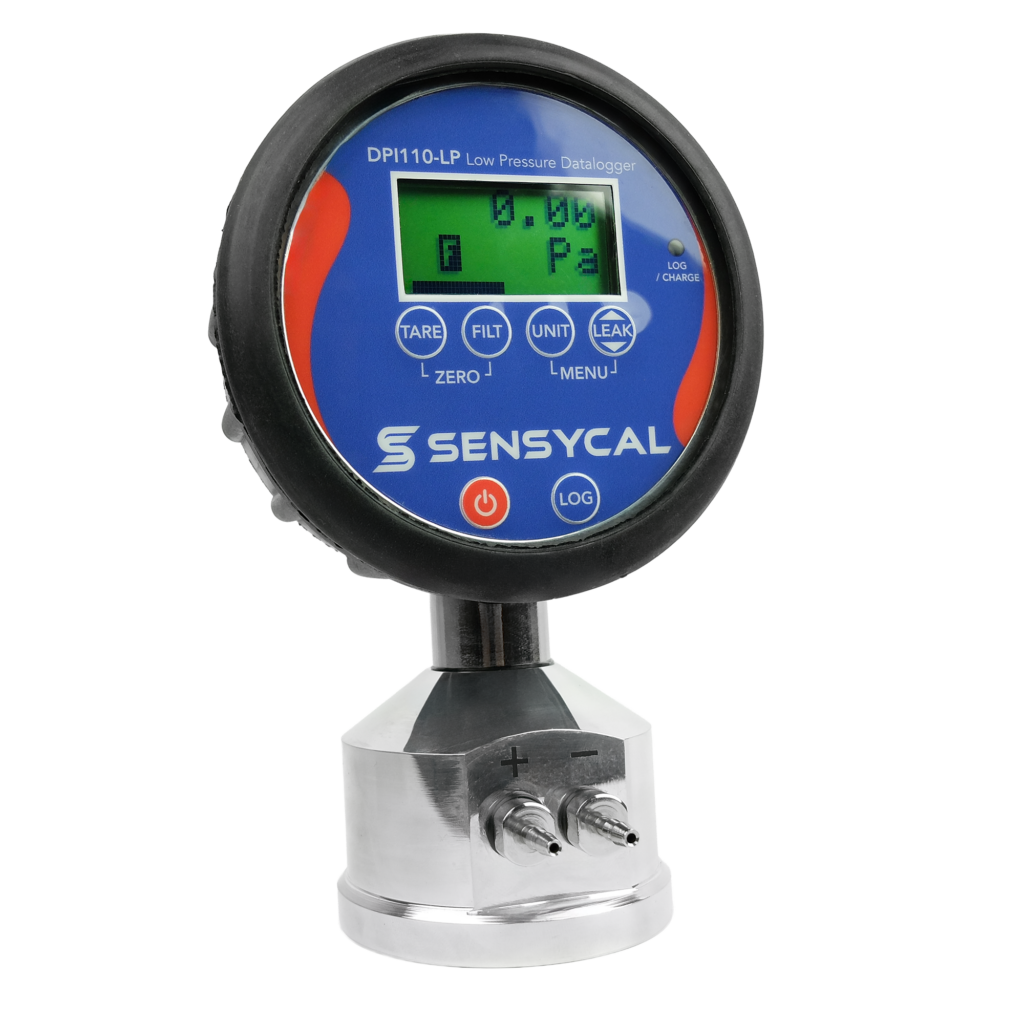

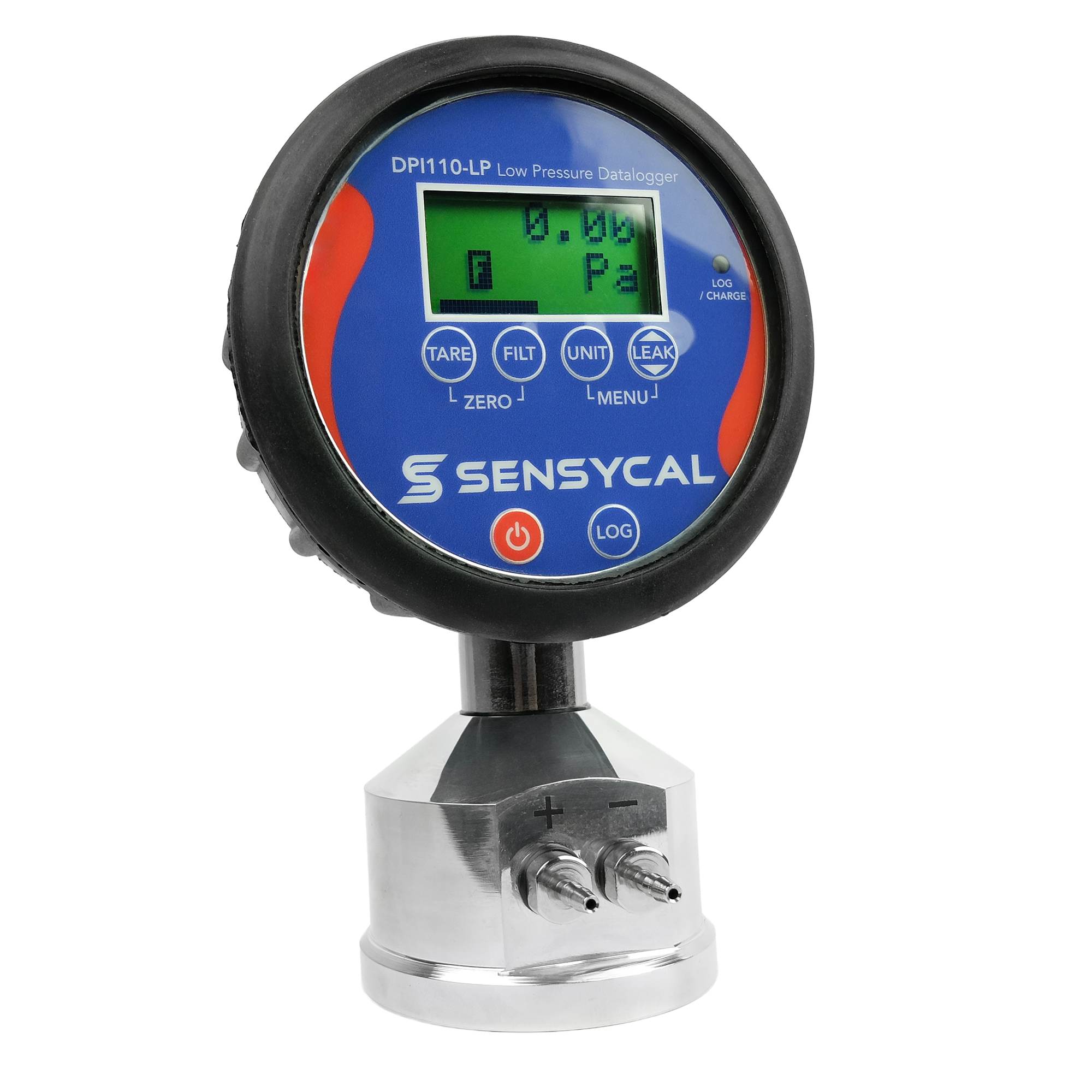

O DPI110-LP da Sensycal é um manômetro digital datalogger desenvolvido especificamente para a medição de baixas pressões, reunindo alta exatidão, registro de dados e teste de vazamento em um único instrumento portátil.
O equipamento realiza medições de pressão manométrica ou diferencial em faixas que vão de 250 Pa (~25 mmH2O) até 15 kPa (~1500 mmH2O), sendo indicado para teste e monitoração de pressão, detecção de vazamentos e calibração de medidores de pressão.
Sua função datalogger permite o registro de até 130 mil medições de pressão ou temperatura com data e hora em memória interna, com intervalo de amostragem configurável a partir de 100 milissegundos e até 8 arquivos de log independentes.
O teste de vazamento programável reporta a queda de pressão e a taxa de vazamento, com tempo de teste ajustável de 1 segundo até 27 horas, e armazena os resultados de até 12 testes diretamente na memória do instrumento.
Através da comunicação USB e do software gratuito Log110, todos os registros e testes podem ser transferidos para o computador e exportados em relatórios nos formatos PDF, Excel e CSV, facilitando a documentação técnica.
A interface conta com display LCD gráfico retroiluminado de 7 dígitos e gráfico de barras de 50 segmentos, além de mais de 20 unidades de pressão configuráveis, funções de tara, ajuste de zero, filtro, proteção por senha e alerta de sobrepressão.
Em desempenho, o DPI110-LP oferece exatidão de até ± 0,05 % do fundo de escala (classe A5) ou ± 0,1 % FE (classe A4), com compensação de temperatura entre 0 °C e 50 °C garantindo estabilidade nas medições.
Construído com invólucro em aço inoxidável SAE/AISI 304 e capa de borracha contra quedas, o instrumento é alimentado por bateria recarregável de 5000 mAh com autonomia aproximada de 1000 horas, e é fabricado sob a certificação ISO 9001:2015 da Sensycal.
| Exatidão — Classe A4 | ± 0,1 % do fundo de escala (FE) |
| Exatidão — Classe A5 | ± 0,05 % do fundo de escala (FE) |
| Compensação de temperatura | Pressão compensada de 0 °C a 50 °C |
| Pressão máxima de operação (MWP) | 1,1 x FE |
| Pressão de ruptura (burst) | Até 2900 mmH2O / 290 mbar (todas as faixas) |
| Meios de pressão compatíveis | Gases inertes limpos |
| Leitura de temperatura do sensor | -10 a 50 °C, exatidão de ± 1 °C |
Valores de exatidão válidos para faixas padrão e operação entre 0 °C e 50 °C. A classe A5 está disponível apenas para faixas acima de 1000 Pa.
| Código | Faixa de pressão | Resolução padrão | Pressão máx. de operação |
|---|---|---|---|
| D250 | -250 a +250 Pa (± 25,5 mmH2O / ± 2,5 mbar) | 0,01 Pa | ± 275 Pa |
| D600 | -600 a +600 Pa (± 61,2 mmH2O / ± 6 mbar) | 0,01 Pa | ± 660 Pa |
| D1250 | -1250 a +1250 Pa (± 127,5 mmH2O / ± 12,5 mbar) | 0,1 Pa | ± 1375 Pa |
| D2500 | -2500 a +2500 Pa (± 255 mmH2O / ± 25 mbar) | 0,1 Pa | ± 2750 Pa |
| D5000 | -5000 a +5000 Pa (± 510 mmH2O) | 0,1 Pa | ± 2750 Pa |
| D7500 | -7500 a +7500 Pa (± 765 mmH2O / ± 75 mbar) | 0,1 Pa | ± 8250 Pa |
| D10K | -10 a +10 kPa (± 1020 mmH2O / ± 100 mbar) | 1 Pa | ± 12,5 kPa |
| D12K5 | -12,5 a +12,5 kPa (± 1275 mmH2O / ± 125 mbar) | 1 Pa | ± 13,75 kPa |
| D15K | -15 a +15 kPa (± 1530 mmH2O / ± 150 mbar) | 1 Pa | ± 16,5 kPa |
| XX | Faixa especial (sob consulta) | ||
Todas as faixas permitem medição de pressão diferencial ou manométrica, com gases inertes limpos como meio de pressão.
| Capacidade do datalogger | Até 130.000 medições de pressão ou temperatura em memória interna |
| Intervalo de amostragem | 100 ms até 99.999,9 segundos |
| Arquivos de log | Até 8 logs distintos, cada um com configuração própria |
| Registro estatístico | Valores máximo, mínimo e médio de pressão e temperatura |
| Teste de vazamento | Reporta queda de pressão e taxa de vazamento; tempo programável de 1 s a 27 horas |
| Memória de testes de vazamento | Até 12 testes armazenados |
| Unidades de pressão | Mais de 20 unidades configuráveis (bar, mbar, Pa, hPa, kPa, MPa, kgf/m², kgf/cm², psi, psf, Torr, atm, mmHg, inHg, ftHg, mHg, mmH2O, cmH2O, inH2O, ftH2O, mH2O, entre outras) |
| Outras funções | Tara configurável, ajuste de zero (shift zero), ajuste (trim) de dois pontos, filtro configurável, proteção por senha, recuperação das configurações de fábrica |
| Alerta de sobrepressão | Acionado quando a pressão aplicada excede 1,1 x fundo de escala |
| Desligamento automático | Configurável para 30, 60, 90 ou 120 minutos de inatividade |
| Interface de comunicação | USB 2.0 Full Speed |
| Conector | USB tipo C fêmea na parte traseira, com tampa de silicone de proteção contra água e poeira |
| Software | Log110 (gratuito, para Windows) |
| Formatos de exportação | PDF, Excel e CSV |
| Tela | LCD gráfico com luz de fundo, duas linhas de 7 caracteres cada |
| Gráfico de barras | Bar graph de 50 segmentos, indicação de 0 % a 100 % da faixa |
| Luz de fundo | Intensidade configurável de 0 % a 100 % em incrementos de 10 % |
| Bateria | 1 x recarregável Li-Ion 3,7 V / 5000 mAh (inclusa) |
| Autonomia | ≈ 1000 horas com luz de fundo desativada |
| Invólucro | Caixa de aço inoxidável SAE/AISI 304 com capa de borracha para proteção contra quedas |
| Sensor de pressão | Piezo-resistivo amplificado, sem diafragma |

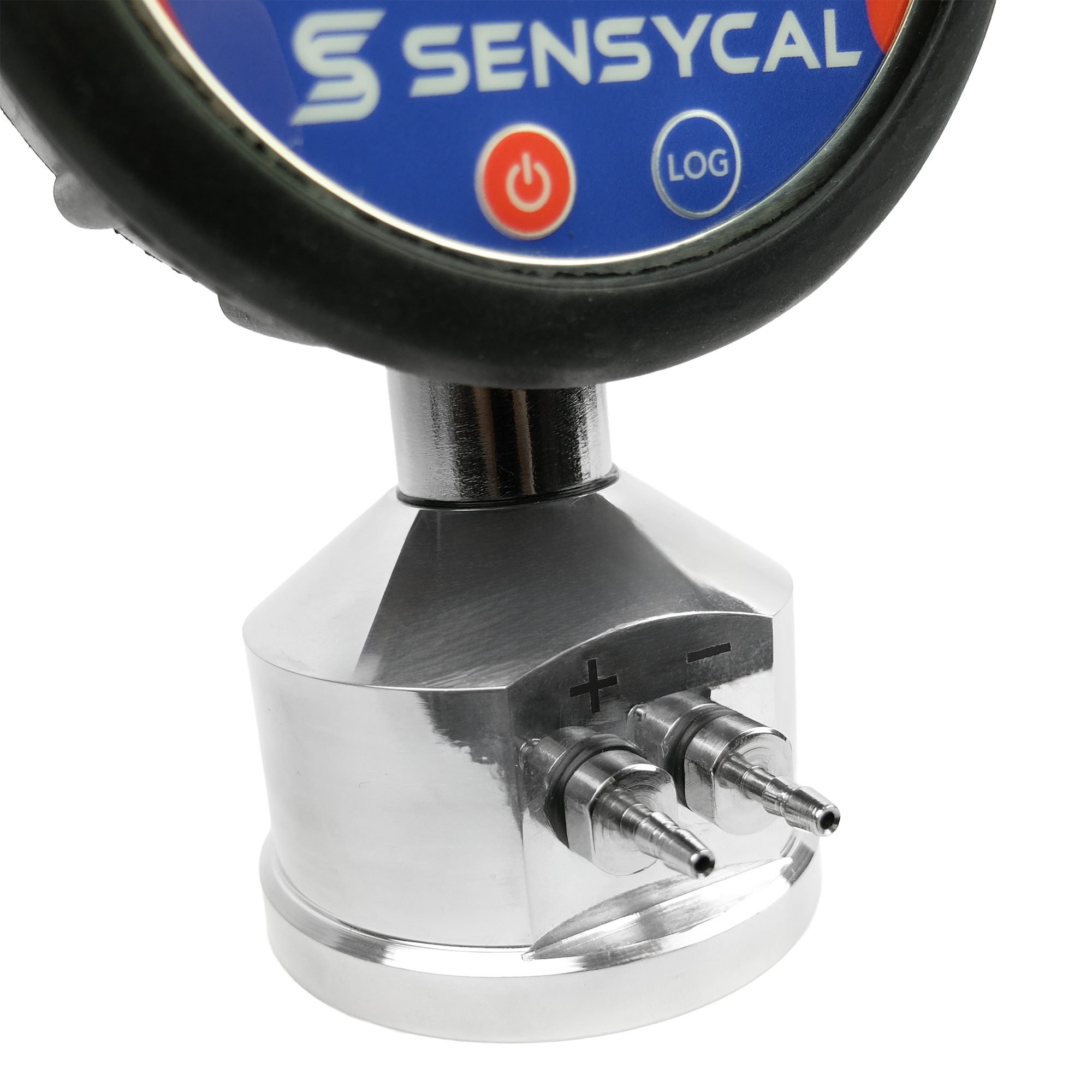

| Conexão de pressão | 2 x espigão de 6 mm para tubos flexíveis com diâmetro interno de até 6 mm — tomada alta (H / +) e tomada baixa (L / -) |
| Dimensões (L x P x A) | 116,0 x 88,0 x 186,0 mm |
| Peso | ≈ 1,1 kg |
| Temperatura de operação | -10 … 60 °C (14 … 140 °F) |
| Temperatura de armazenamento | -20 … 70 °C (-4 … 158 °F) |
| Umidade relativa | 0 … 90 % sem condensação |
Inclusos: cabo USB-A para USB-C (A-CB-00001) em nylon trançado, com 1 metro de comprimento.
Opcionais: bolsa de transporte em poliéster 600D com compartimento central e divisória interna removível (A-BOL-00003); maleta de transporte em ABS para o manômetro.
Fabricado em conformidade com a certificação ISO 9001:2015 da Sensycal Instrumentos e Sistemas.
Para informações adicionais, verifique o documento de especificações técnicas.
