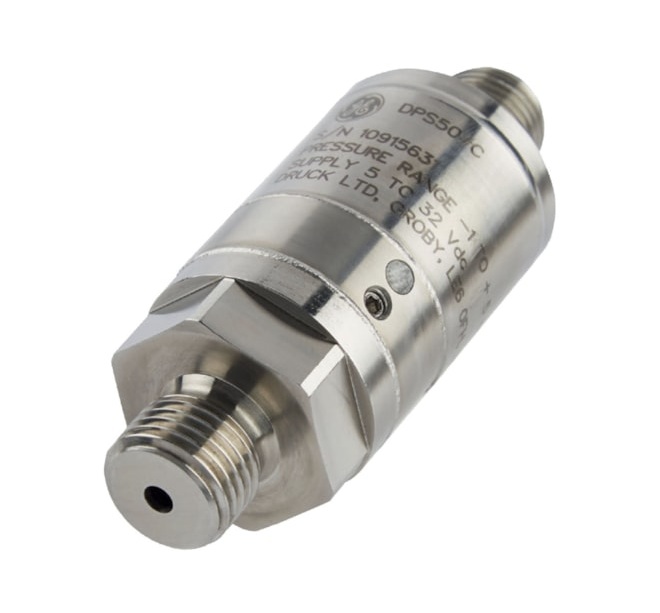

O DPS5000-CANBus é uma plataforma digital de medição de pressão da Druck (família UNIK5000) desenvolvida para aplicações industriais e embarcadas que exigem robustez, estabilidade e integração direta em redes de comunicação.
Ao integrar eletrônica digital ao sensor de alto desempenho, o DPS5000-CANBus entrega níveis de performance superiores aos sensores analógicos tradicionais. As leituras de pressão e temperatura são fornecidas já totalmente compensadas, reduzindo erros de condicionamento e simplificando a arquitetura do equipamento do cliente.
O grande diferencial é a comunicação via CANopen (CANopen V2.0B), que permite transmitir medições e também controlar diversas funções do dispositivo. Isso facilita diagnósticos, parametrização e padronização em sistemas distribuídos e aplicações OEM.
Projetado para ambientes exigentes, o DPS5000-CANBus possui construção em aço inoxidável 316L e proteção ambiental IP67, além de compatibilidade com fluidos adequados a 316L e Hastelloy C276. A faixa de temperatura de operação é ampla, de -40 °C a 125 °C.
A plataforma também atende aplicações dinâmicas, oferecendo taxa de atualização rápida de 1 ms e possibilidade de filtro ajustável pelo cliente, para otimizar resposta ou suavizar ruído conforme o processo.
Em flexibilidade, o DPS5000-CANBus cobre referências manométrica, absoluta e diferencial (wet-dry e wet-wet), com faixas de operação de 200 mbar a 700 bar.
Em desempenho, pode alcançar exatidão total de até ±0,1% FS (opção Premium), além de excelente estabilidade de longo prazo, tipicamente ±0,05% FS/ano, suportando medições confiáveis ao longo do tempo.
O resultado é um sensor digital robusto, rápido e pronto para redes CANopen, ideal para fabricantes que buscam desempenho elevado e integração eficiente em sistemas modernos.
| Tipo | Faixa | Observações |
|---|---|---|
| Manométrico | Qualquer faixa de 200 mbar a 100 bar (3 a 1500 psi) | Até 70 bar: permite manométrico negativo até a própria faixa ou máx. -1 bar (-15 psi). |
| Absoluto | Qualquer faixa de 700 mbar a 700 bar (10 a 10000 psi) | Faixas “zero-based”. |
| Diferencial wet-dry | Qualquer faixa de 200 mbar a 35 bar (3 a 500 psi) | Bidirecional; pressão de linha máx.: 70 bar. |
| Diferencial wet-wet | Qualquer faixa de 700 mbar a 35 bar (10 a 500 psi) | Bidirecional; pressão de linha máx.: 70 bar. |
| Parâmetro | Especificação |
|---|---|
| Sobrepressão | ≥ 2× a faixa, com mudança de calibração desprezível |
| Pressão de contenção | 4× faixa (manométrico, máx. 200 bar); 200 bar (absoluto < 100 bar); 1200 bar (absoluto > 100 bar) |
| Limite diferencial (lado negativo) | Não exceder o lado positivo em mais de 2× a faixa, até máximo de 15 bar |
| Item | Especificação |
|---|---|
| Tensão de alimentação | 5 a 32 Vdc |
| Corrente | < 30 mA |
| Power on time | 500 ms até aquisição após energização |
| Resistência de isolamento | > 100 MΩ a 500 Vdc |
| Tipo / opção | Exatidão total (FS) e faixa de temperatura |
|---|---|
| Gauge / Absolute / Wet-dry (A3 Premium) | ±0,1% FS em -20 a 80 °C |
| Gauge / Absolute / Wet-dry (A2 Improved) | ±0,2% FS em -40 a 125 °C |
| Wet-wet diferencial (Premium) | ±0,2% FS em -20 a 80 °C |
| Wet-wet diferencial (Improved) | ±0,4% FS em -40 a 125 °C |
| Opção | Conector | Pinagem |
|---|---|---|
| G | M12x1 (5 pinos) | 2: +V; 3: -V/CAN 0V; 4: CAN Hi; 5: CAN Lo |
| 6 | Bayonet MIL-C-26482 | A: +V; D: -V; B: CAN Hi; C: CAN Lo; F: CAN 0V |
Para informações adicionais, verifique o documento de especificações técnicas
