O DPS5000-I2C é uma plataforma digital de medição de pressão da Druck (família UNIK5000), desenvolvida para aplicações que exigem alta estabilidade e integração direta com eletrônica embarcada. Em vez de um sinal analógico tradicional, ele entrega leituras digitais totalmente compensadas.
Seu diferencial é a interface I2C, pela qual o dispositivo transmite pressão e temperatura já compensadas e permite o controle de funções internas do sensor. Isso simplifica o design do equipamento do cliente, reduz erros de conversão e facilita diagnósticos.
Com construção em aço inoxidável e seleção de materiais compatíveis (316L e Hastelloy C276), o DPS5000-I2C atende aplicações industriais e de instrumentação embarcada com excelente robustez e confiabilidade.
A plataforma foi projetada para ser “sob medida” a partir de componentes padrão: você escolhe faixa, tipo de referência (manométrico, absoluto ou barométrico), conexão de processo e tipo de cabo/conector. Isso entrega flexibilidade de engenharia sem penalizar prazo.
Para sistemas alimentados por bateria ou com restrição de energia, o DPS5000-I2C opera com 3 V, possui consumo típico baixo e oferece modo sleep, favorecendo aplicações remotas, registradores e equipamentos compactos.
Em desempenho, a linha cobre faixas de 70 mbar a 100 bar e pode alcançar exatidão total de até ±0,1% FS (manométrico), além de estabilidade de longo prazo típica de ±0,05% FS/ano.
Para necessidades regulatórias, há versões com certificações para áreas classificadas (intrinsecamente seguras, conforme opções do pedido), além de conformidades como CE (versão externa), RoHS e outras aprovações por região.
O resultado é um sensor digital moderno, confiável e fácil de integrar, ideal para fabricantes que buscam elevar desempenho e repetibilidade em plataformas de pressão com interface I2C.
| Tipo | Faixas (exemplos do datasheet) |
|---|---|
| Manométrico (zero-based) | 50, 70, 130, 150, 200, 350, 400, 700, 800 mbar; 1 bar |
| Manométrico (faixas calibradas) | 5–40 bar; 10–70 bar; 18–90 bar; 15–100 bar |
| Absoluto (faixas calibradas) | 0,8–3 bar; 1–7 bar; 2–12 bar; 3–28 bar; e também 1,6; 2; 3,5; 7; 10; 20; 28; 35; 70; 100 bar abs |
| Barométrico | 450 a 1100 hPa (calibrado) |
| Parâmetro | Especificação |
|---|---|
| Sobrepressão | 2× a faixa (absoluto e barométrico); 4× a faixa (manométrico) |
| Pressão de contenção | 6× a faixa (manométrico, máx. 200 bar); 200 bar (absoluto e barométrico) |
| Item | Especificação |
|---|---|
| Tensão de alimentação | 2,7 a 3,6 Vdc |
| Consumo | < 50 µA em standby; < 2 mA médio durante aquisição |
| Tempo de partida | 30 ms até aquisição a partir do standby |
| Resistência de isolamento | 500 Vdc ≥ 100 MΩ |
| Parâmetro | Especificação |
|---|---|
| Exatidão (manométrico) | ±0,1% FS (aumenta proporcionalmente para faixas < 700 mbar) |
| Exatidão (absoluto) | ±0,2% da leitura (RDG) sobre a faixa calibrada |
| Exatidão (barométrico) | ±0,6 hPa sobre a faixa calibrada (-40 °C a +60 °C) |
| Temperatura | ±3 °C sobre a faixa de temperatura de operação |
| Estabilidade de longo prazo | ±0,05% FS/ano típico; ±0,1% FS/ano máx.; opção especial até ±0,2% FS/5 anos (consultar fábrica) |
| Código | Descrição | Grau de proteção |
|---|---|---|

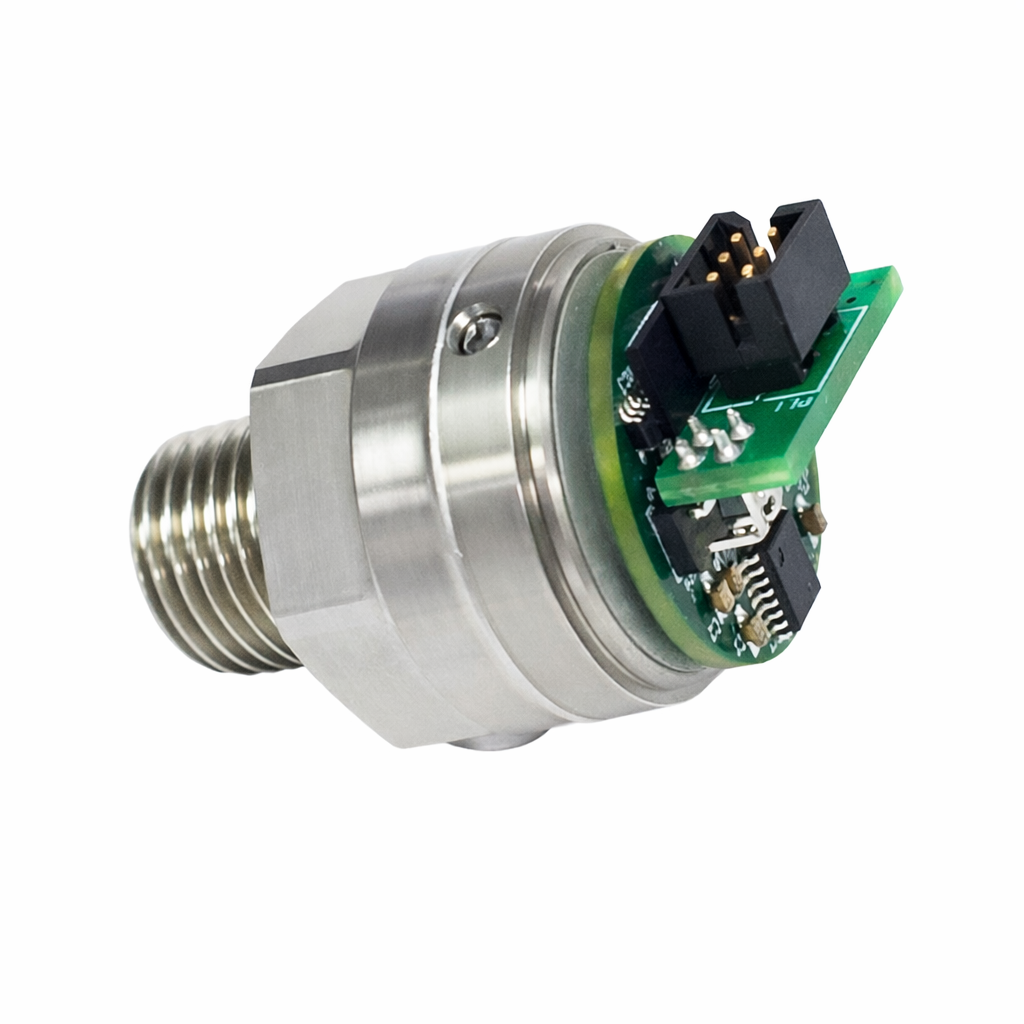

| 0 | Interno (flying leads) | – |

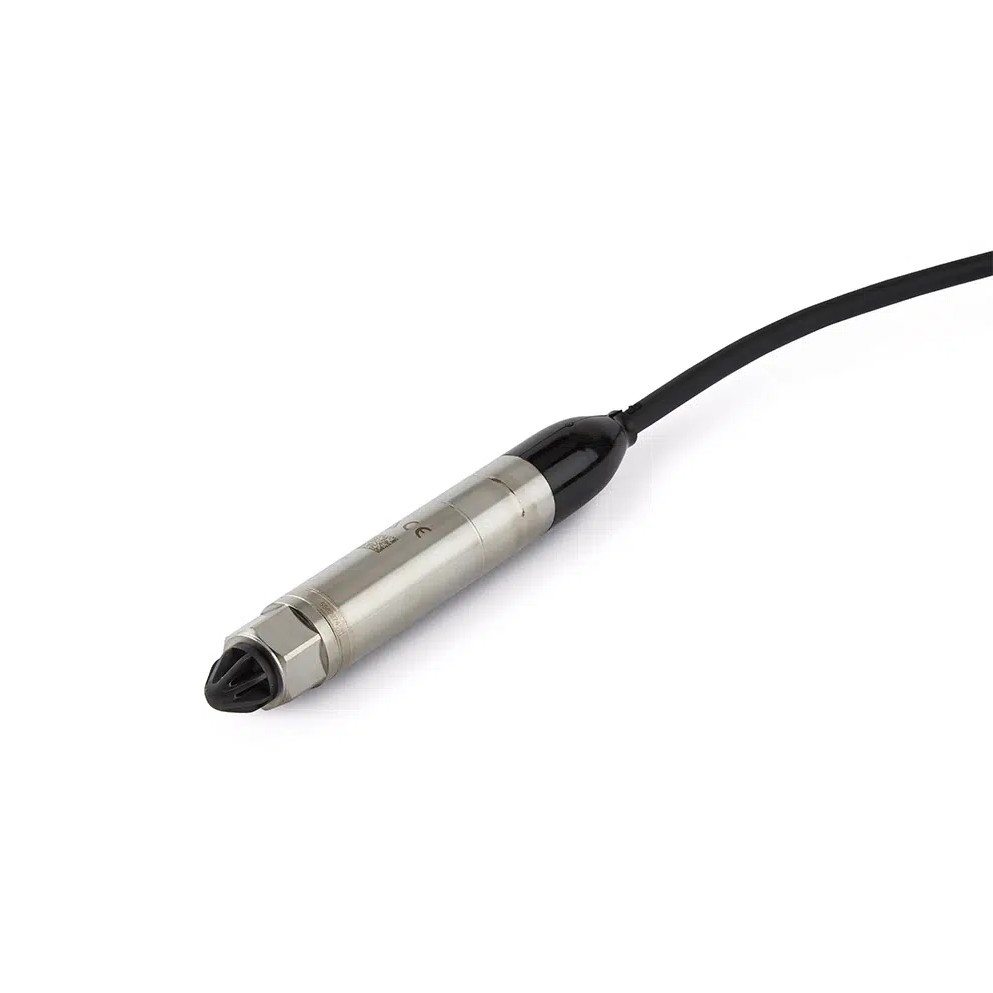

| 3 | Cabo externo poliuretano | IP68 até 200 mH₂O |
| 4 | Cabo externo Hytrel | IP68 até 200 mH₂O |
| N | Cabo externo Kynar | IP68 até 200 mH₂O |
Para informações adicionais, verifique o documento de especificações técnicas
