DPS5000-RS485

DPS5000-RS485

Sensor Digital de Pressão com Comunicação RS485
Transmissores de pressão

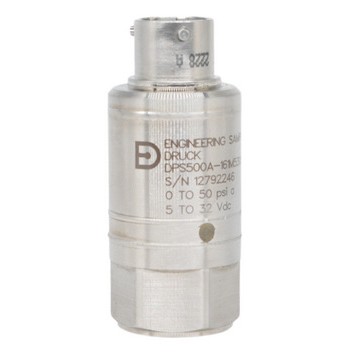

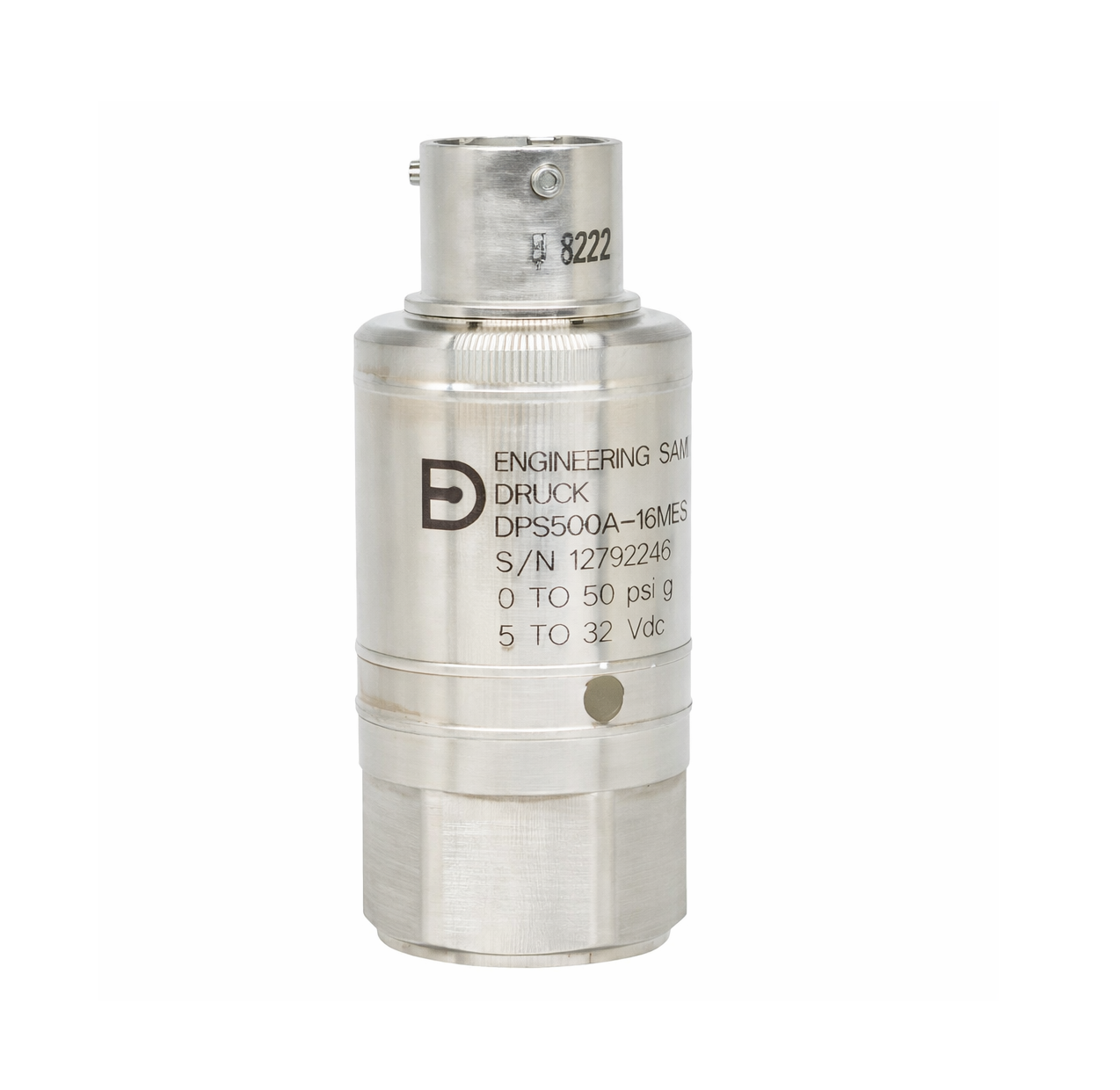

DPS5000-RS485 - 01

O DPS5000-RS485 é uma plataforma digital de medição de pressão da Druck (família UNIK5000) voltada para aplicações industriais e de teste que exigem estabilidade elevada e integração robusta. Em vez de um sinal analógico convencional, ele entrega leitura digital compensada e processamento interno de sinal.

O principal diferencial é a comunicação via RS485 half-duplex, com protocolo ASCII DUSTI (Druck Universal Serial Transmission Interface). O sensor fornece leituras de pressão e temperatura e permite configuração por um conjunto completo de comandos, facilitando ajustes para cada aplicação.

Projetado para ambientes exigentes, o DPS5000-RS485 possui design compacto totalmente soldado e construção em aço inox 316L, oferecendo robustez mecânica e confiabilidade para testes e instrumentação embarcada.

Para sistemas com alta dinâmica, a plataforma se destaca pela velocidade: a taxa de atualização pode chegar a 10 ms, e o baud rate é selecionável até 230,4 kbit/s. Também há filtro configurável pelo cliente, útil para suavizar ruído ou acelerar resposta conforme a necessidade.

Em flexibilidade de aplicação, o DPS5000-RS485 cobre referências manométrica, absoluta e versões diferenciais (wet-dry e wet-wet), permitindo uso desde instrumentação geral até bancos de teste com medições bidirecionais.

Em desempenho, pode alcançar exatidão total de até ±0,1% FS (TEB), além de excelente estabilidade de longo prazo, tipicamente ±0,05% FS/ano. A medição de temperatura também é disponibilizada digitalmente para compensação e diagnósticos.

O DPS5000-RS485 ainda oferece opções práticas de conectividade, como interface M12 ou conector bayonet, ambos com proteção ambiental IP67, facilitando instalação em painéis, equipamentos móveis e sistemas de teste.

O resultado é um sensor digital rápido, robusto e configurável, ideal para fabricantes e integradores que buscam desempenho superior, confiabilidade e comunicação RS485 em uma plataforma compacta.

Especificações Técnicas — DPS5000-RS485

Visão geral

  • Plataforma digital de medição de pressão (UNIK5000) com compensação e processamento de sinal integrados.
  • Comunicação: RS485 half-duplex, protocolo ASCII DUSTI.
  • Leituras digitais de pressão e temperatura; configuração via conjunto de comandos.
  • Construção em inox 316L e design compacto totalmente soldado.
  • Taxa de atualização rápida: 10 ms.
  • Filtro configurável pelo cliente; baud rate selecionável até 230400.

Faixas de pressão (operação)

Tipo Faixa Observações
Manométrico Qualquer faixa de 200 mbar a 103,5 bar Faixas até 70 bar permitem manométrico negativo até a própria faixa, limitado a -1 bar.
Absoluto Qualquer faixa de 700 mbar a 700 bar Faixas zero-based.
Diferencial wet-dry Qualquer faixa de 200 mbar a 35 bar Bidirecional.
Diferencial wet-wet Qualquer faixa de 700 mbar a 35 bar Bidirecional.

Limites de pressão

Parâmetro Especificação
Sobrepressão ≥ 2× a faixa (com mudança de calibração desprezível)
Pressão de contenção 4× a faixa (manométrico, máx. 200 bar); 200 bar (absoluto abaixo de 100 bar); 1200 bar (absoluto acima de 100 bar)
Limite diferencial (lado negativo) Não exceder o lado positivo em mais de 2× a faixa, até máximo de 15 bar

Alimentação e elétrica

Item Especificação
Tensão de alimentação 5 a 32 Vdc
Corrente < 10 mA
Tempo de partida 500 ms até aquisição após power on
Resistência de isolamento > 100 MΩ a 500 Vdc

Comunicação (RS485 / DUSTI)

  • Baud rate selecionável: 9600 a 230400.
  • Padrões default: Baud rate 9600; Address 01; PIN 000; User message <none>.

Desempenho metrológico

  • Definição: TEB (%FS) sobre a faixa de temperatura calibrada, incluindo ajustes de zero e span, não linearidade, histerese, repetibilidade e erro térmico.
Faixa A2 Improved (TA/TB/TC) A3 Premium (TA/TB/TC)
200 mbar g a 103,5 bar g 0,2 / 0,2 / 0,4 %FS 0,1 / 0,1 / 0,2 %FS
700 mbar a a 700 bar a 0,2 / 0,2 / 0,4 %FS 0,1 / 0,1 / 0,2 %FS
±200 mbar a ±35 bar (wet-dry) 0,2 / 0,2 / 0,4 %FS 0,1 / 0,1 / 0,2 %FS
±700 mbar a ±35 bar (wet-dry) 0,4 / 0,4 / 0,8 %FS 0,2 / 0,2 / 0,4 %FS

Medição de temperatura

  • Exatidão: ±3 °C sobre a faixa calibrada; resolução 0,1 °C.

Estabilidade de longo prazo

  • ±0,05 %FS/ano (típico); ±0,1 %FS/ano (máximo) em condições de referência.
  • Aumenta proporcionalmente para faixas abaixo de 700 mbar.

Condições ambientais

  • Temperatura de operação: -55 °C a 125 °C.
  • Meio de pressão: fluidos compatíveis com inox 316L e Hastelloy C276.
  • Restrição: não adequado para meios com concentração de oxigênio > 21% ou agentes fortemente oxidantes.

Conexões

  • Conexões de pressão: diversas opções (G1/4, NPT, M14×1,5 cone, 7/16-20 UNJF, etc. conforme pedido).
  • Conector elétrico e proteção ambiental:
    • M12x1 5 pinos (opção G): IP67.
    • BAYONET MIL-C-26482 (opção 6): IP67.
  • RT (terminating resistor): 120 Ω; curto em RS485 A para ativar.

Certificações e conformidades (resumo)

  • RoHS 2002/95/EC.
  • CRN Certified (para faixas até 100 bar).
  • PED: Sound Engineering Practice; EMC: BS EN 61326-1 e correlatas.

Opções de pedido (estrutura do código)

  • Diâmetro/material: 25 mm inox.
  • Conexão elétrica: M12x1 ou MIL-C-26482 bayonet.
  • Opção eletrônica: RS485 DUSTI.
  • Faixa de temperatura compensada: TA (-10 a +50 °C), TB (-40 a +85 °C), TC (-40 a +125 °C).
  • Exatidão: A2 Improved ou A3 Premium; calibração CC (full thermal).
  • Baud rate: 9600 (padrão) até 230400 (selecionável no pedido).

Para informações adicionais, verifique o documento de especificações técnicas
