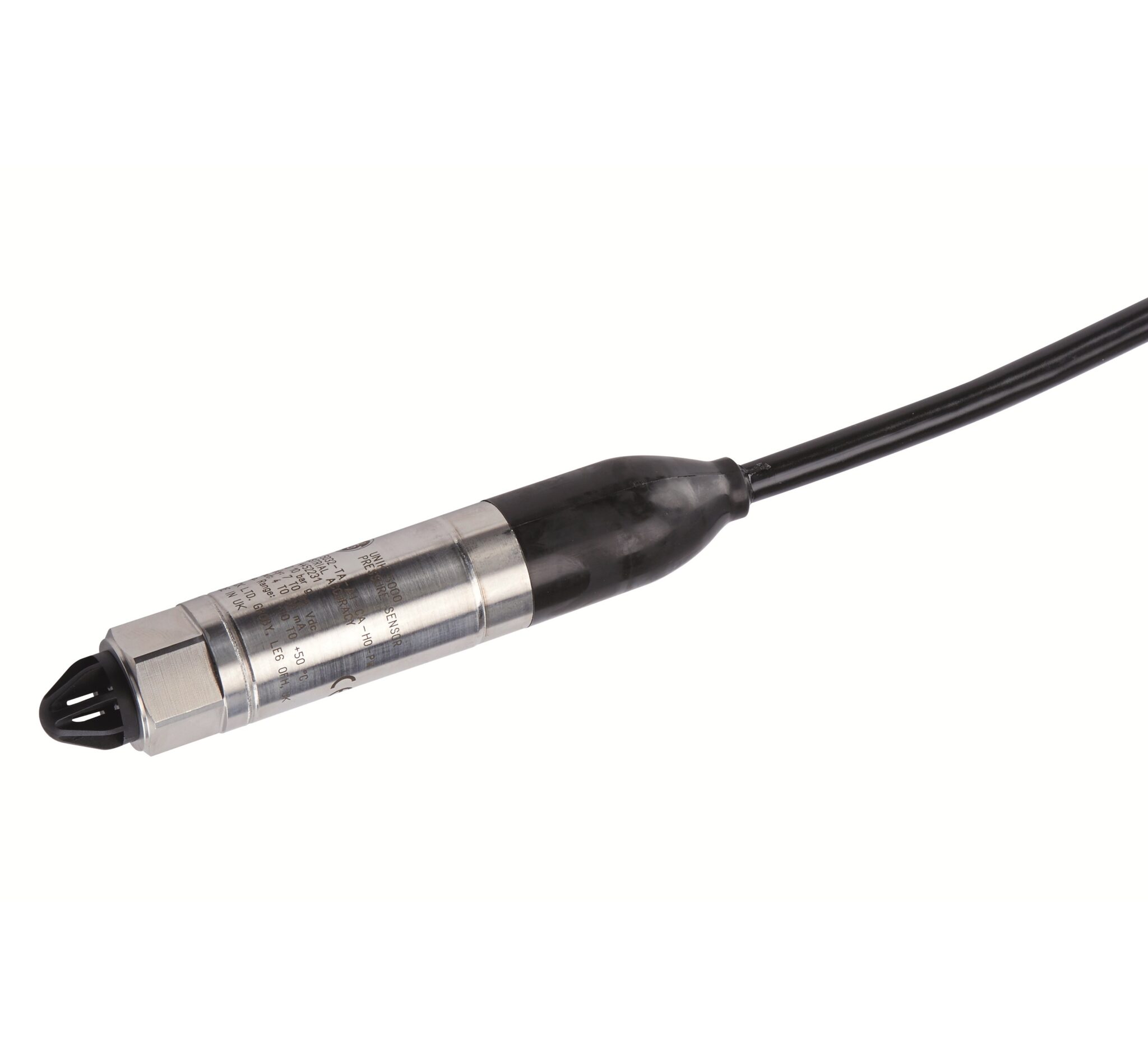

O DPS5000-SDI-12 é uma plataforma digital de medição de pressão da Druck (família UNIK5000) voltada para aplicações remotas e instrumentação integrada. Ele eleva o desempenho de sensores tradicionais ao fornecer leituras digitais totalmente compensadas e prontas para uso.
O grande diferencial é o uso do protocolo SDI-12 (V1.4), muito comum em sistemas de aquisição de dados e monitoramento ambiental. Por esse barramento, o sensor envia leituras compensadas de pressão e temperatura e também permite configurar funções internas do dispositivo.
O DPS5000-SDI-12 foi projetado para confiabilidade em campo. A construção pode ser em aço inoxidável ou titânio, com ampla faixa de temperatura de operação, ajudando a manter desempenho consistente mesmo em condições ambientais desafiadoras.

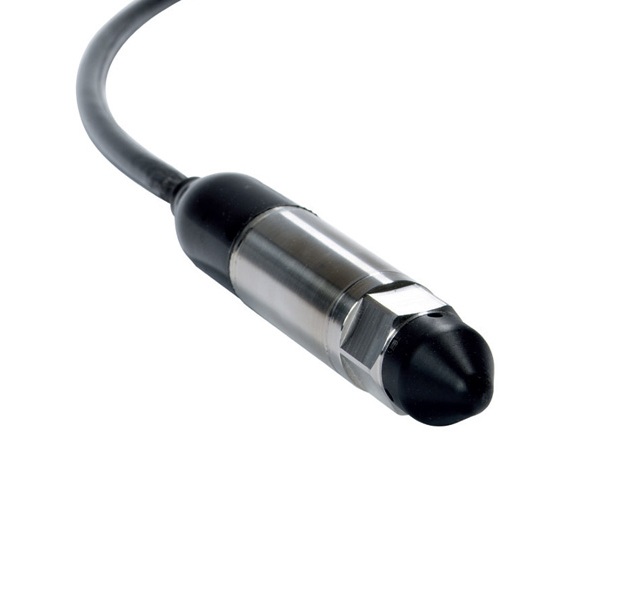

Ele também é uma solução flexível para fabricantes e integradores: você seleciona faixa, tipo de referência (manométrico, absoluto ou barométrico), conexão de processo e opções de cabo, incluindo cabos para instalação em profundidade, com proteção ambiental elevada.
Para aplicações alimentadas por bateria ou por painéis solares, o consumo é otimizado. O sensor opera com ampla tensão de alimentação e oferece correntes muito baixas em standby, tornando-o adequado para estações remotas e sistemas que precisam de autonomia.
Em desempenho, o DPS5000-SDI-12 cobre faixas de 350 mbar a 70 bar e pode alcançar exatidão total de até ±0,1% FS (conforme opção de desempenho e faixa calibrada). A estabilidade de longo prazo típica é de ±0,05% FS/ano.
Além disso, oferece recursos úteis para ajuste de resposta, como configuração de filtro pelo cliente e formatos de saída reconfiguráveis, facilitando a adaptação do sensor ao seu sistema de aquisição.
O resultado é um sensor digital robusto e eficiente, ideal para monitoramento, telemetria e aplicações industriais que exigem confiabilidade, baixo consumo e integração via SDI-12.
| Tipo | Faixa / condição |
|---|---|
| Manométrico (gauge) | Qualquer faixa zero-based de 350 mbar a 70 bar (6 a 1000 psi) |
| Absoluto | Qualquer faixa zero-based de 350 mbar a 70 bar (6 a 1000 psi) |
| Barométrico | URL entre 700 e 1300 mbar, com span mínimo de 350 mbar (10 a 18 psi) |
| Parâmetro | Especificação |
|---|---|
| Sobrepressão | 2× a faixa (barométrico); 4× a faixa (demais faixas) |
| Pressão de contenção | 6× a faixa (máx. 200 bar / 3000 psi) |
| Item | Especificação |
|---|---|
| Tensão de alimentação | 6 a 30 Vdc |
| Corrente | < 10 mA (medida a 25 °C); pico 15 mA; < 50 µA em standby |
| Tempo de partida | 1000 ms até aquisição a partir de power on |
| Resistência de isolamento | > 100 MΩ a 500 Vdc |
| Opção | Exatidão total (inclui não linearidade, histerese e repetibilidade) |
|---|---|
| A3 (Premium) | ±0,1% FS na faixa compensada de -10 a 50 °C |
| A2 (Improved) | ±0,2% FS na faixa compensada de -40 a 80 °C |
| Código | Descrição | Grau de proteção |
|---|---|---|
| 2 | Cabo Raychem | IP65 |
| 3 | Cabo de profundidade em poliuretano | IP68 |
| 4 | Cabo de profundidade em Hytrel | IP68 |
Para informações adicionais, verifique o documento de especificações técnicas
