Os multicalibradores MCS575/576 são uma linha de multicalibradores de processo portáteis desenvolvida para calibração, teste e simulação de sinais elétricos e de temperatura em campo ou laboratório.
Seu grande diferencial está na versatilidade: a plataforma permite medir e gerar corrente, tensão e resistência, além de medir frequência e trabalhar com termopares e termorresistências em um único instrumento.

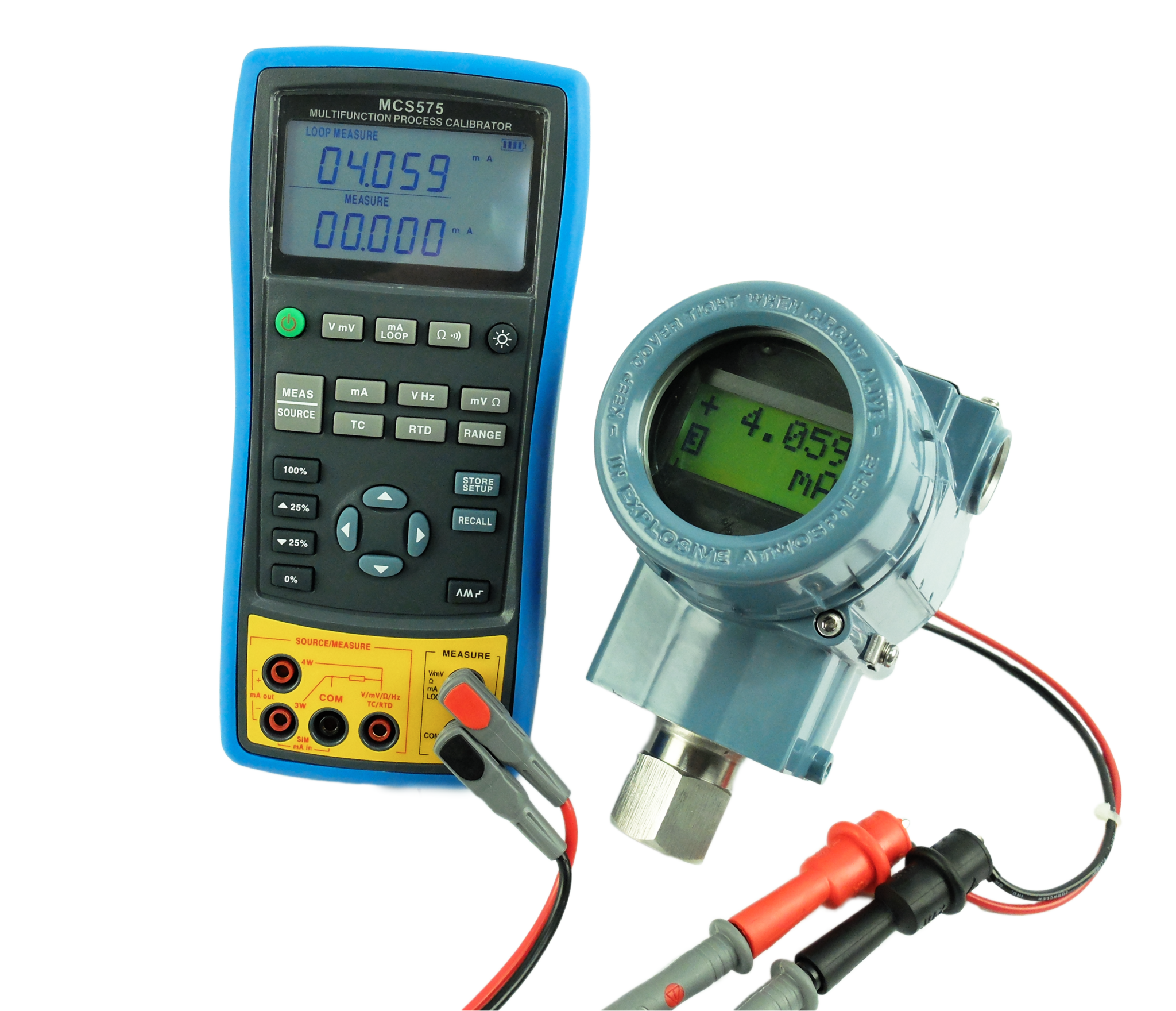

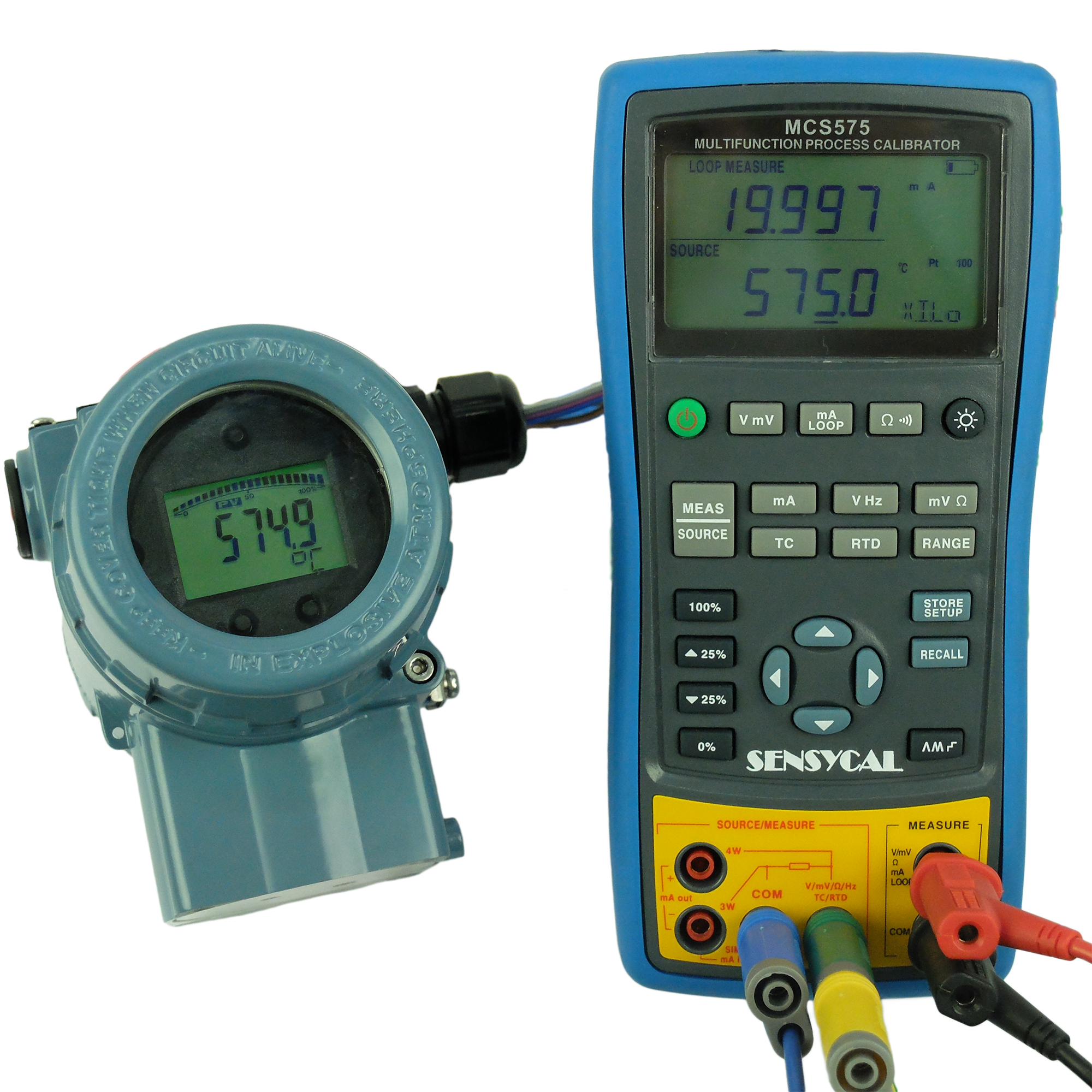

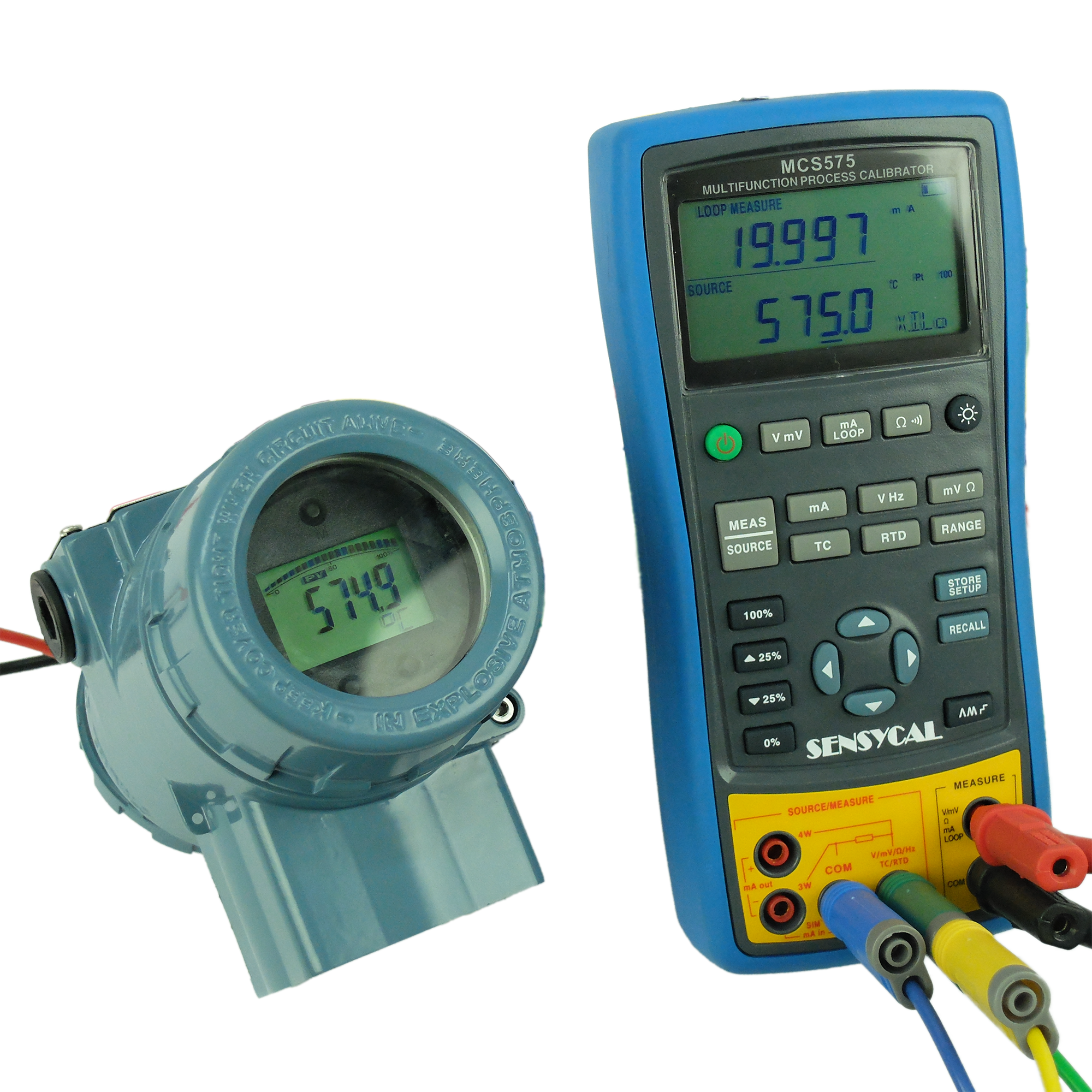

Com arquitetura de dois canais, o equipamento possibilita medições e gerações simultâneas, o que agiliza testes em transmissores, posicionadores, atuadores, CLPs e instrumentos analógicos em geral.
A operação foi pensada para produtividade. O instrumento possui rampa automática de saída, indicação em porcentagem e teclas de ajuste rápido para -25%, +25%, 0% e 100% da faixa configurada.
Na prática, isso facilita rotinas de calibração e troubleshooting, reduzindo tempo de setup e simplificando a simulação de sinais de processo típicos, como 4–20 mA, 0–10 V, 0–5 V e frequência até 100 kHz.
Em desempenho, o MCS576 oferece exatidão de até 0,02% da leitura, enquanto o MCS575 atinge até 0,05% da leitura. Ambos contam com compensação automática de junta fria para termopares e grau de proteção IP67.
Leve, robusto e portátil, o MCS575/576 é uma solução prática para equipes de instrumentação que precisam de um calibrador multifunção confiável para temperatura, sinais elétricos e testes funcionais em campo.
| Modelo | Exatidão destacada |
|---|---|
| MCS575 | Até 0,05 % da leitura |
| MCS576 | Até 0,02 % da leitura |
| Função | Faixa | Resolução | MCS575 | MCS576 |
|---|---|---|---|---|
| Corrente (mA) — canal 1 | -24 … 24 mA (sem 24 Vcc) / 0 … 24 mA (com 24 Vcc) | 0,001 mA | ± 0,05 % leitura + 2 contagens | ± 0,025 % leitura + 2 contagens |
| Corrente (mA) — canal 2 | 0 … 24 mA | 0,001 mA | ± 0,05 % leitura + 2 contagens | ± 0,02 % leitura + 2 contagens |
| Tensão (V) — canal 1 | -33 … 33 V | 0,001 V | ± 0,05 % leitura + 2 contagens | ± 0,025 % leitura + 2 contagens |
| Tensão (V) — canal 2 | -1 … 60 V | 0,001 V | ± 0,05 % leitura + 2 contagens | ± 0,02 % leitura + 2 contagens |
| Tensão (mV) — canal 1 | -200 … 200 mV | 0,001 mV | ± 0,05 % leitura + 20 contagens | ± 0,025 % leitura + 20 contagens |
| Tensão (mV) — canal 2 | -15 … 80 mV / 80 … 125 mV | 0,001 mV / 0,01 mV | ± 0,05 % leitura + 2 contagens | ± 0,02 % leitura + 2 contagens |
| Frequência (Hz) — canal 2 | 1 … 100 kHz | 0,001 Hz a 1 Hz | ± 0,05 % leitura + 5 contagens | ± 0,02 % leitura + 5 contagens |
| Resistência 2 fios — canal 1 | 0 … 440 Ω / 440 … 3200 Ω | 0,1 Ω / 1 Ω | ± 0,05 % leitura + 2 contagens | ± 0,05 % leitura + 2 contagens |
| Resistência 2/3 fios — canal 2 | 0 … 440 Ω / 440 … 3200 Ω | 0,01 Ω / 0,1 Ω | ± 0,25 Ω / ± 1,5 Ω | ± 0,15 Ω / ± 1,0 Ω |
| Resistência 4 fios — canal 2 | 0 … 440 Ω / 440 … 3200 Ω | 0,01 Ω / 0,1 Ω | ± 0,15 Ω / ± 1,0 Ω | ± 0,10 Ω / ± 0,5 Ω |
| Termopares — canal 2 | J, K, T, E, R, S, B e N | 0,1 °C | Até ± 1,2 °C | Até ± 0,7 °C |
| RTDs — canal 2 | Pt100, Pt1000, Cu50 e Cu100 | 0,1 °C | Até ± 0,3 °C | Até ± 0,2 °C |
| Função | Faixa | Resolução | MCS575 | MCS576 |
|---|---|---|---|---|
| Corrente (mA) | 0 … 24 mA | 0,001 mA | ± 0,05 % leitura + 2 contagens | ± 0,02 % leitura + 2 contagens |
| Tensão (V) | 0 … 11 V | 0,001 V | ± 0,05 % leitura + 2 contagens | ± 0,02 % leitura + 2 contagens |
| Tensão (mV) | -15 … 80 mV / 80 … 125 mV | 0,001 mV / 0,01 mV | ± 0,05 % leitura + 2 contagens | ± 0,02 % leitura + 2 contagens |
| Resistência (Ω) | 0 … 440 Ω / 440 … 3200 Ω | 0,01 Ω / 0,1 Ω | ± 0,25 Ω / ± 1,0 Ω | ± 0,15 Ω / ± 0,5 Ω |
| Termopares (°C) | J, K, T, E, R, S, B e N | 0,1 °C | Até ± 1,2 °C | Até ± 0,7 °C |
| RTDs (°C) | Pt100, Pt1000, Cu50 e Cu100 | 0,1 °C | Até ± 0,3 °C | Até ± 0,2 °C |
| Item | Especificação |
|---|---|
| Temperatura de operação | -10 … 60 °C |
| Temperatura de armazenamento | -30 … 80 °C |
| Umidade relativa | 0 … 95 % sem condensação |
| Peso | ≈ 0,65 kg |
| Invólucro | Caixa em ABS com capa de proteção em silicone |
| Grau de proteção | IP67 |
| Tela/Display | LCD gráfico com luz de fundo configurável; duas linhas com 5 ½ dígitos cada |
| Alimentação | 6 x pilhas AAA (LR03 1,5 Vcc ou HR03 NiMH 1,2 Vcc) |
| Autonomia | Até 50 horas com backlight desativado e no modo medição |
| Dimensões | 200,0 × 96,0 × 47,0 mm |
| Modelo | Descrição |
|---|---|
| MCS575 | Multicalibrador de processo portátil com exatidão padrão de até 0,05 % da leitura. |
| MCS576 | Multicalibrador de processo portátil com exatidão padrão de até 0,02 % da leitura. |
Para informações adicionais, verifique o documento de especificações técnicas.
