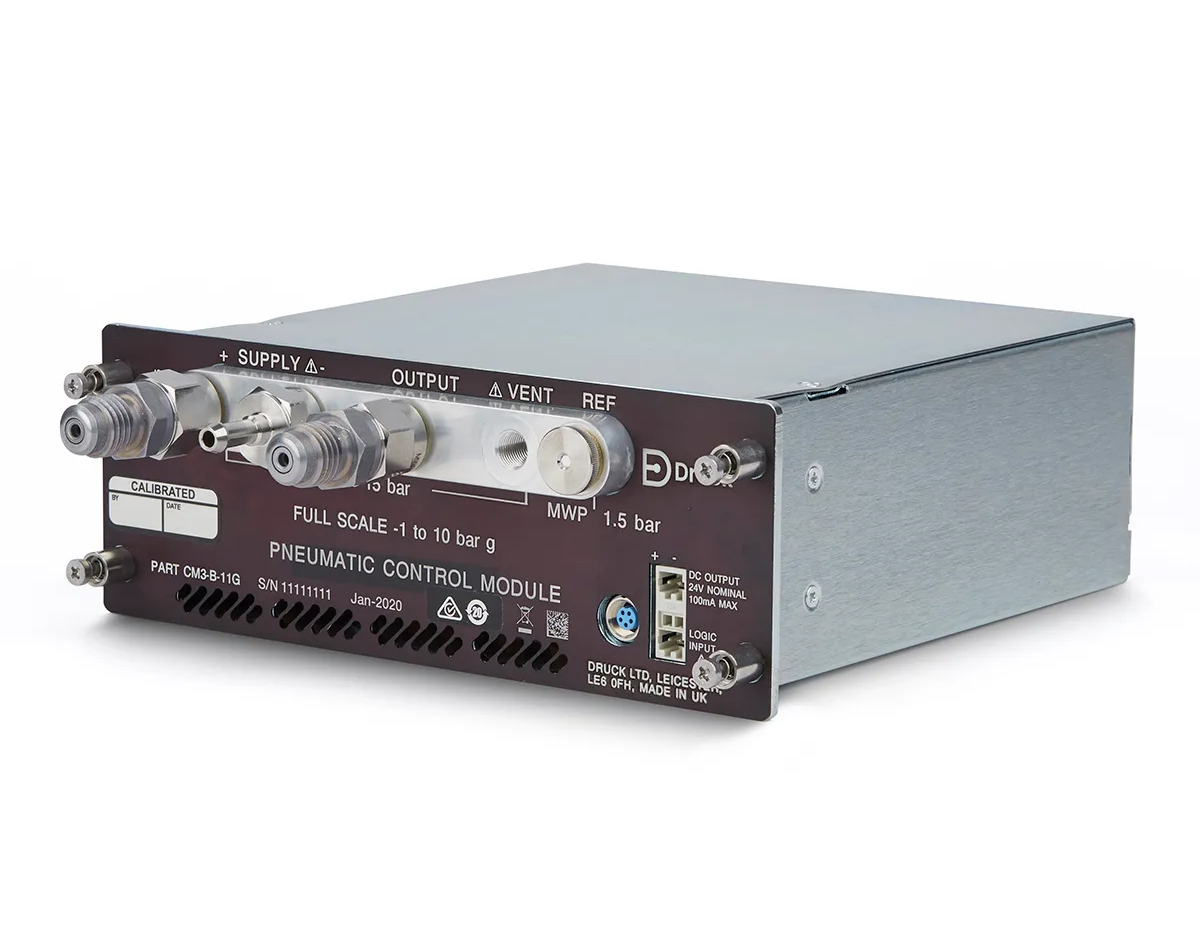

Os módulos PACE CM é a linha de módulos de controle de pressão intercambiáveis da plataforma PACE, desenvolvida para oferecer alto desempenho em calibração, ensaios e controle preciso de pressão em laboratório, produção e pesquisa.
Cada módulo reúne válvulas, manifold, sensores e dados de calibração em um único conjunto. Essa arquitetura modular simplifica a manutenção, reduz paradas e permite adaptar o controlador à faixa e ao nível de exatidão exigidos pela aplicação.
A família é composta por quatro versões. O CM0 atende aplicações gerais com precisão padrão, o CM1 amplia o desempenho para trabalhos de maior exigência, o CM2 entrega precisão premium e o CM3 é a opção de referência para medições de altíssimo nível.
Essa abordagem permite otimizar velocidade, estabilidade e controle de volume conforme a faixa de pressão. Como os sensores ficam montados diretamente no conjunto pneumático, também há menor oportunidade de vazamentos e melhor consistência metrológica.
Os módulos PACE CM são indicados para calibração de transmissores, transdutores, manômetros, chaves de pressão e testes de bancada. Também são uma solução interessante para linhas de produção, laboratórios de metrologia e rotinas de calibração acreditada.
Em desempenho, a série cobre faixas desde 25 mbar g até 210 bar g nos módulos CM0, CM1 e CM2, enquanto o CM3 atende faixas absolutas de 2 bar a 211 bar a. A estabilidade do controle pode chegar a 0,001% FS, dependendo do módulo e da faixa.
Entre os diferenciais, destacam-se precisão de até 0,02% Rdg + 0,02% FS no CM0, 0,01% Rdg + 0,01% FS no CM1, 0,005% Rdg + 0,005% FS no CM2 e desempenho de referência no CM3, com especificações voltadas a aplicações metrológicas avançadas.

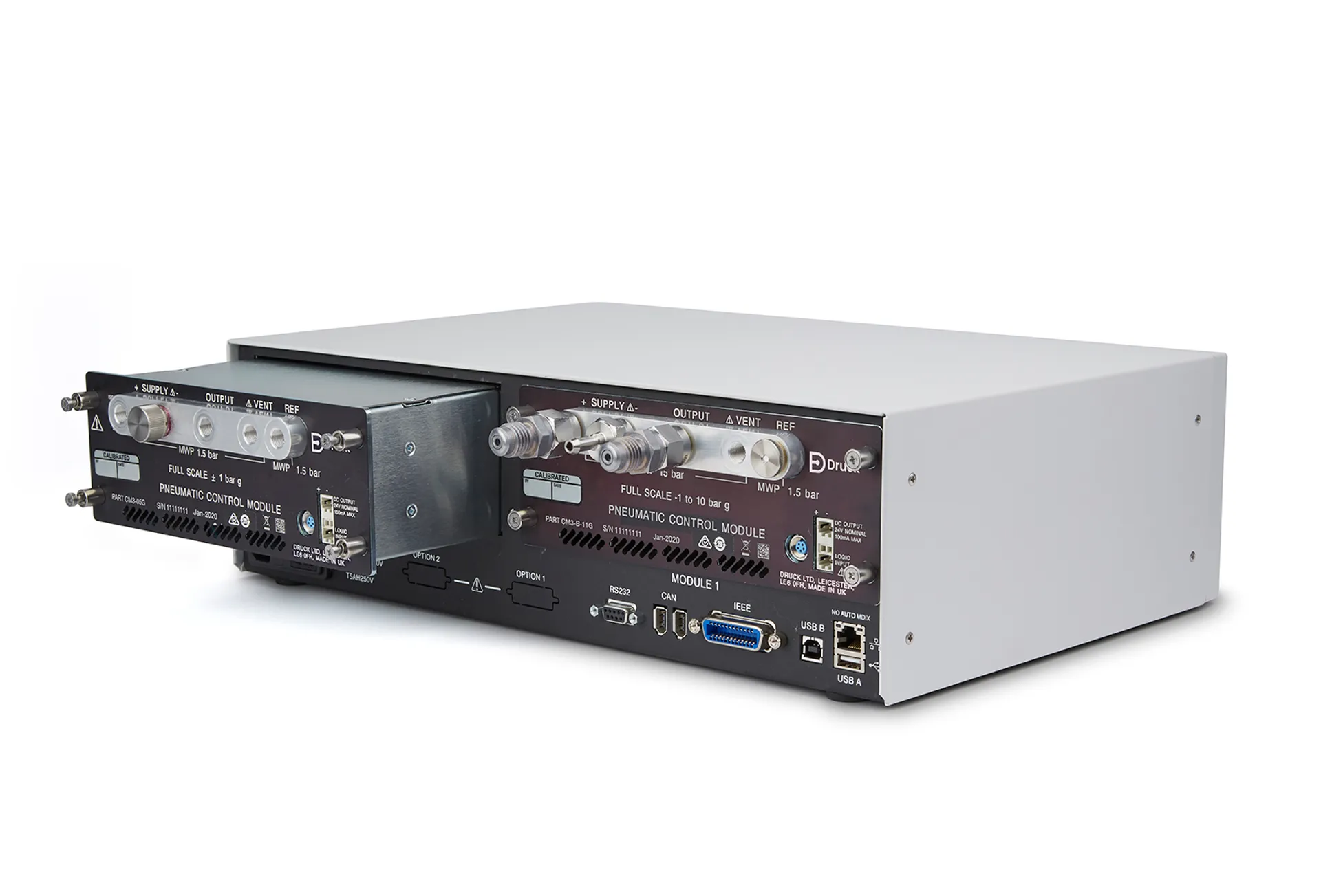

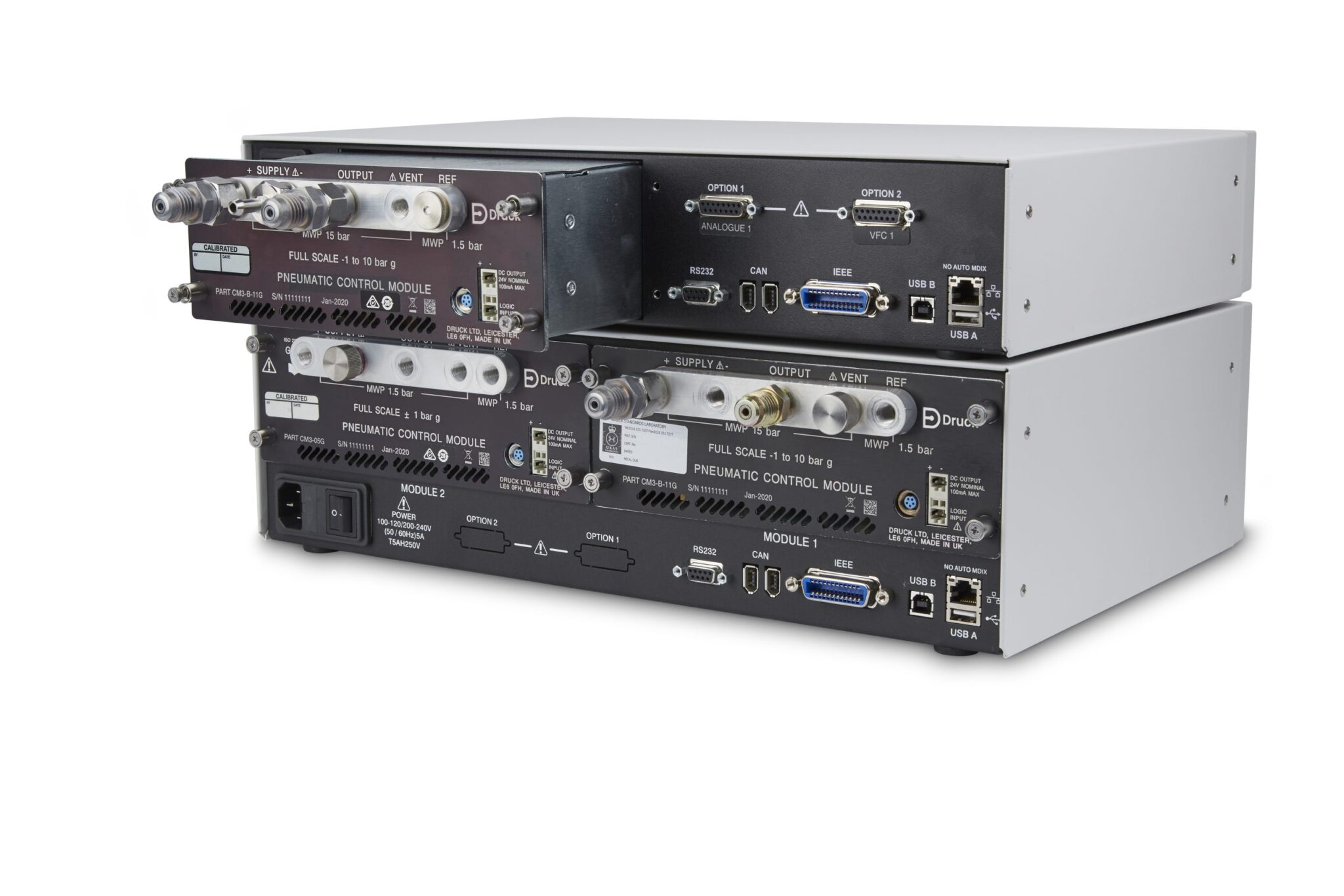

Para quem busca flexibilidade, rapidez e confiabilidade em um sistema de controle de pressão, o PACE CM oferece uma plataforma escalável, com opções barométricas em versões específicas e compatibilidade com controladores PACE5000E e PACE6000E.
| Item | Descrição |
|---|---|
| Produto | Módulos de controle de pressão intercambiáveis para a plataforma PACE |
| Modelos | CM0, CM1, CM2 e CM3 |
| Compatibilidade | PACE5000E e PACE6000E / PACE5000 e PACE6000 |
| Construção funcional | O módulo integra válvulas, manifold, sensores e dados de calibração |
| Conexão de pressão | G 1/8 fêmea (1/8 NPT fêmea por adaptador para América do Norte) |
| Peso do módulo | 5 kg |
| Fluido de operação | Gás seco, livre de óleo e não combustível; ar seco ou nitrogênio recomendados |
| Módulo | Classe | Aplicação típica |
|---|---|---|
| CM0 | Standard | Aplicações gerais de controle e calibração |
| CM1 | High | Calibração com maior exigência de desempenho |
| CM2 | Premium | Aplicações de alta precisão |
| CM3 | Reference | Referência metrológica e calibração de alto nível |
| Faixa | Equivalência |
|---|---|
| 25 mbar g | 0,35 psi g / 2,5 kPa g |
| 70 mbar g | 1 psi g / 7,0 kPa g |
| 200 mbar g | 3 psi g / 20,0 kPa g |
| 350 mbar g | 5 psi g / 35,0 kPa g |
| 700 mbar g | 10 psi g / 70,0 kPa g |
| 1 bar g | 15 psi g / 100,0 kPa g |
| 2 bar g | 30 psi g / 200,0 kPa g |
| 3,5 bar g | 50 psi g / 350,0 kPa g |
| 7 bar g | 100 psi g / 700,0 kPa g |
| 10 bar g | 150 psi g / 1,0 MPa g |
| 20 bar g | 300 psi g / 2,0 MPa g |
| 35 bar g | 500 psi g / 3,5 MPa g |
| 70 bar g | 1000 psi g / 7,0 MPa g |
| 100 bar g | 1500 psi g / 10,0 MPa g |
| 135 bar g | 2000 psi g / 13,5 MPa g |
| 172 bar g | 2500 psi g / 17,2 MPa g |
| 210 bar g | 3000 psi g / 21,0 MPa g |
| Faixa absoluta | Equivalência |
|---|---|
| 2 bar a | 30 psi a / 200,0 kPa a |
| 3,5 bar a | 50 psi a / 350,0 kPa a |
| 8 bar a | 116 psi a / 800 kPa a |
| 11 bar a | 160 psi a / 1,1 MPa a |
| 21 bar a | 304 psi a / 2,1 MPa a |
| 36 bar a | 522 psi a / 3,6 MPa a |
| 71 bar a | 1029 psi a / 7,1 MPa a |
| 101 bar a | 1465 psi a / 10,1 MPa a |
| 136 bar a | 1973 psi a / 13,6 MPa a |
| 173 bar a | 2509 psi a / 17,3 MPa a |
| 211 bar a | 3060 psi a / 21,1 MPa a |
| Módulo | Precisão | Estabilidade de controle |
|---|---|---|
| CM0 | 0,02% Rdg + 0,02% FS | 0,005% FS |
| CM1 | 0,01% Rdg + 0,01% FS | 0,003% FS |
| CM2 | 0,005% Rdg + 0,005% FS | 0,001% FS |
| CM3 | 0,001% FS (2 e 3,5 bar a) / 0,0015% FS (8 a 211 bar a) | 0,001% FS da faixa absoluta |
| Módulo | 25 mbar | 70 mbar | 200 mbar |
|---|---|---|---|
| CM0 | 0,20% Rdg + 0,20% FS | 0,10% Rdg + 0,10% FS | 0,04% Rdg + 0,04% FS |
| CM1 | 0,10% Rdg + 0,10% FS | 0,05% Rdg + 0,05% FS | 0,02% Rdg + 0,02% FS |
| CM2 | 0,05% Rdg + 0,05% FS | 0,025% Rdg + 0,025% FS | 0,01% Rdg + 0,01% FS |
| Módulo / Faixa | Estabilidade |
|---|---|
| CM0, CM1 e CM2 — 2 a 210 bar g | 0,01% da leitura por ano |
| CM0, CM1 e CM2 — 1 bar g | 0,02% da leitura por ano |
| CM0, CM1 e CM2 — 25 mbar g a 700 mbar g | 0,03% da leitura por ano |
| CM3 — 2 e 3,5 bar a | 0,0025% FS por ano |
| CM3 — 8 a 211 bar a | 0,001% FS por 28 dias |
| Faixa CM3 | Exatidão |
|---|---|
| 2 e 3,5 bar a | 0,0004% Rdg + 0,0027% FS |
| 8 a 101 bar a | 0,0011% Rdg + 0,0026% FS |
| 136 bar a | 0,0025% Rdg + 0,0023% FS |
| 173 bar a | 0,0026% Rdg + 0,0022% FS |
| 211 bar a | 0,0027% Rdg + 0,0022% FS |
| Versão | Precisão barométrica |
|---|---|
| CM0-B | 0,10 mbar ou 0,0015 psi |
| CM1-B | 0,05 mbar ou 0,00073 psi |
| CM2-B | 0,025 mbar ou 0,00036 psi |
| CM3-B | 0,02 mbar ou 0,00029 psi |
A opção barométrica fornece modo absoluto adicional aos módulos manométricos e modo manométrico adicional ao CM3 absoluto, conforme limitações de faixa do fabricante.
| Parâmetro | Especificação |
|---|---|
| Temperatura de operação | 0 °C a 55 °C |
| Faixa calibrada | 15 °C a 45 °C |
| Temperatura de armazenamento | -20 °C a 70 °C |
| Umidade | 5% a 95% UR, sem condensação |
| Grau de proteção | IP20, uso interno |
| Item | Especificação |
|---|---|
| Segurança / EMC | UL 61010-1, EN61326-1 |
| Outras conformidades | PED, RoHS, WEEE, marcação CE |
| Vibração | Def. Stan. 66-31 8.4 Cat 3 e MIL-PRF-28800 |
| Choque mecânico | Conforme EN61010-1 |
Para informações adicionais, verifique o documento de especificações técnicas.
