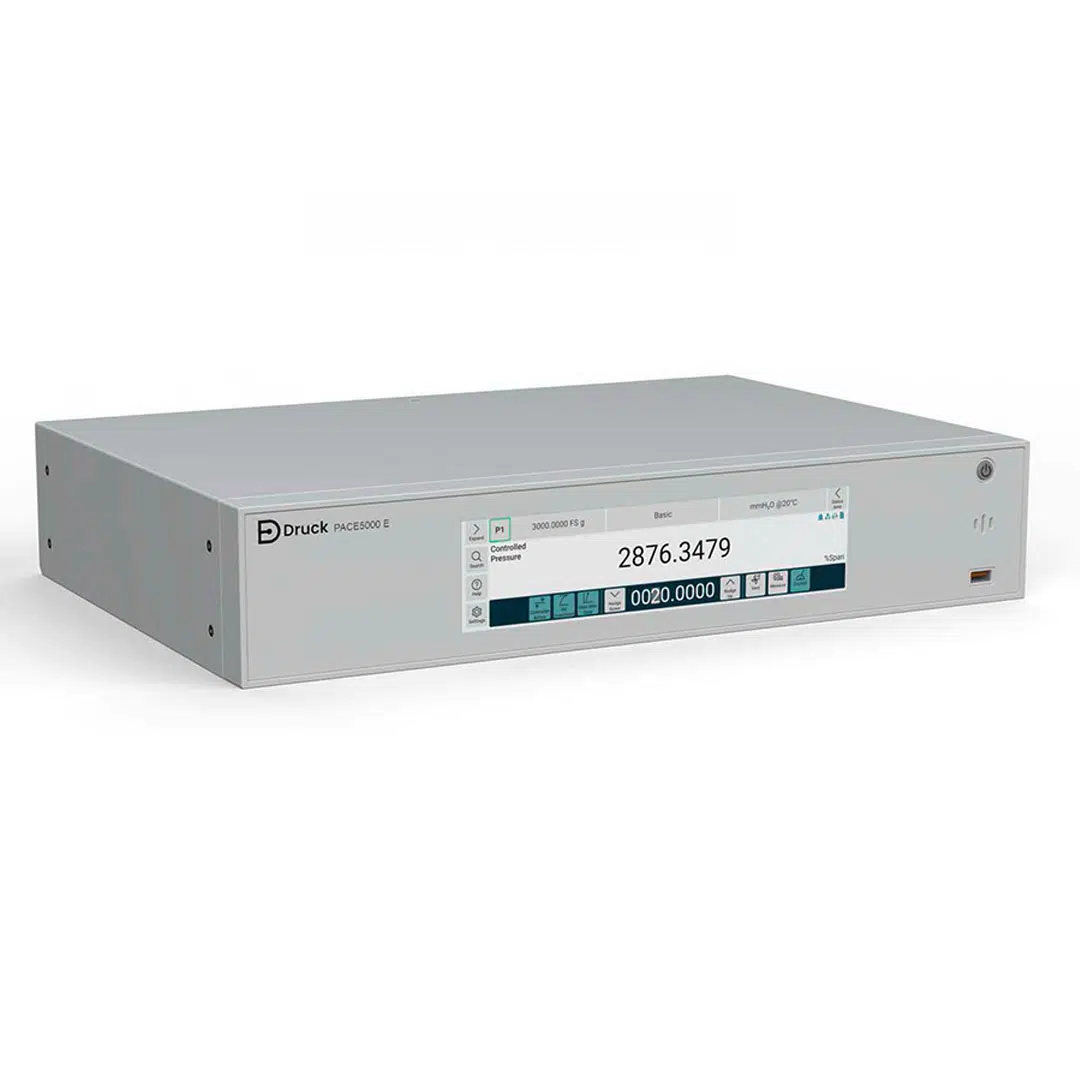

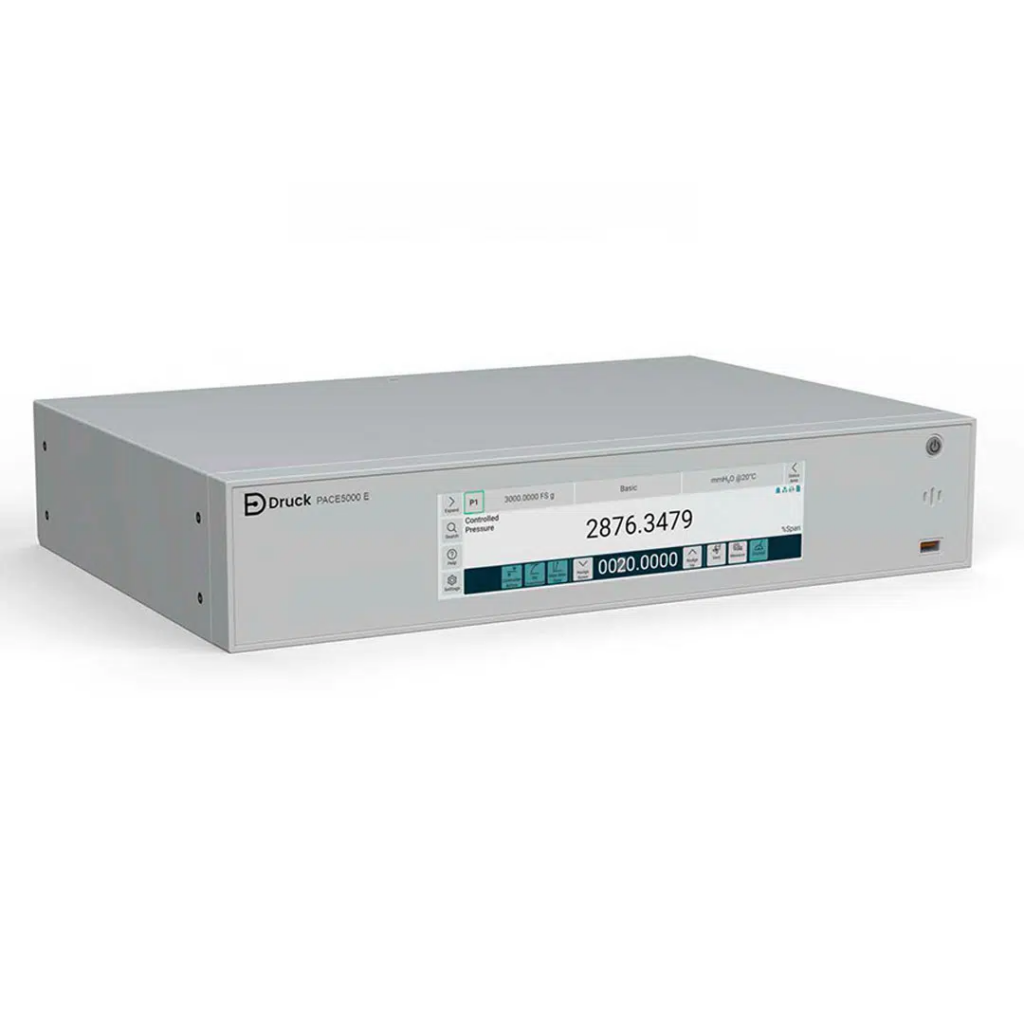

Os novos controladores de pressão pneumáticos PACE5000E da Druck são a mais nova versão dos já consagrados controladores PACE5000. Projetados para acelerar rotinas de calibração, testes e produção sem abrir mão de precisão, eles combinam controle rápido, excelente estabilidade e uma interface moderna, ideal tanto para laboratório quanto para chão de fábrica.

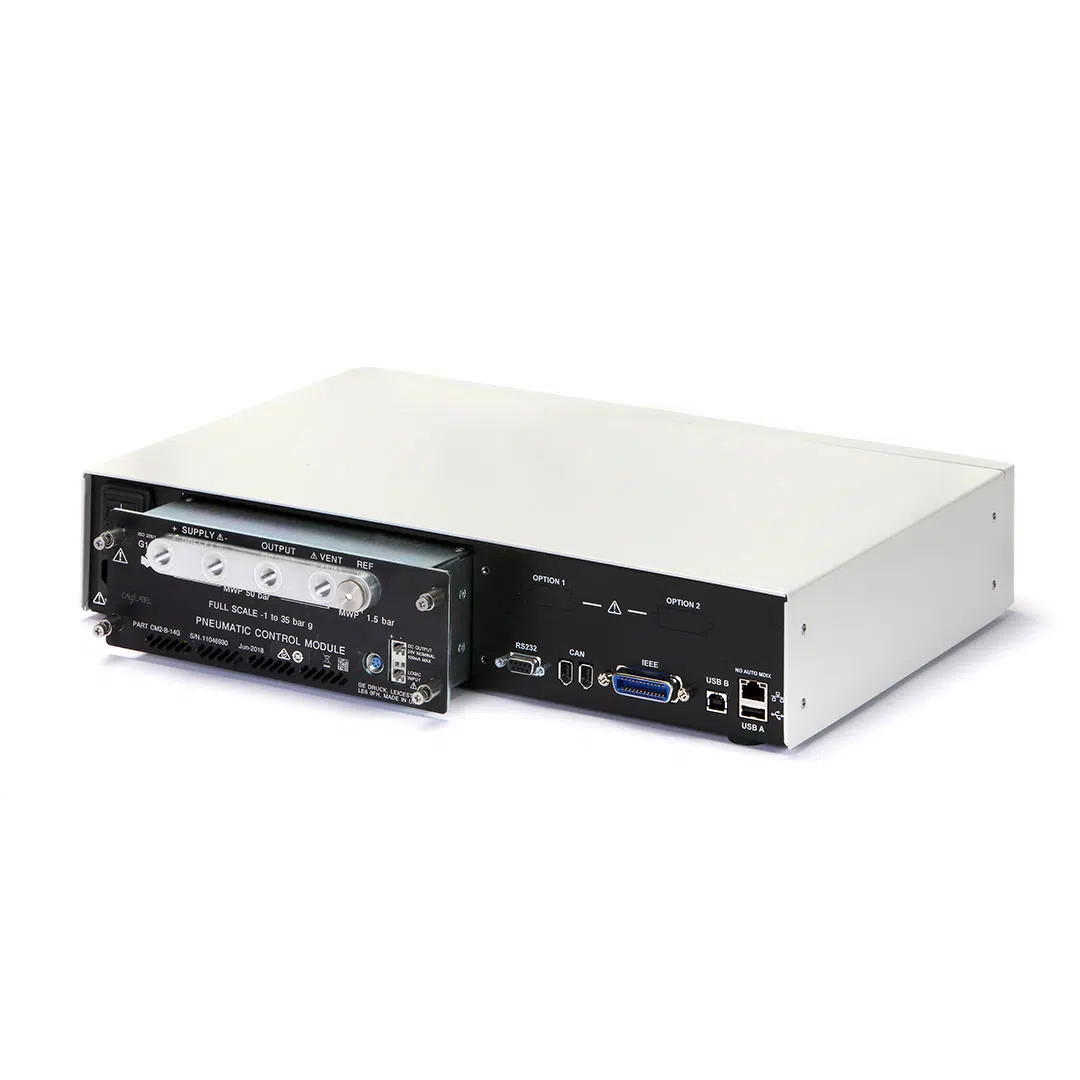

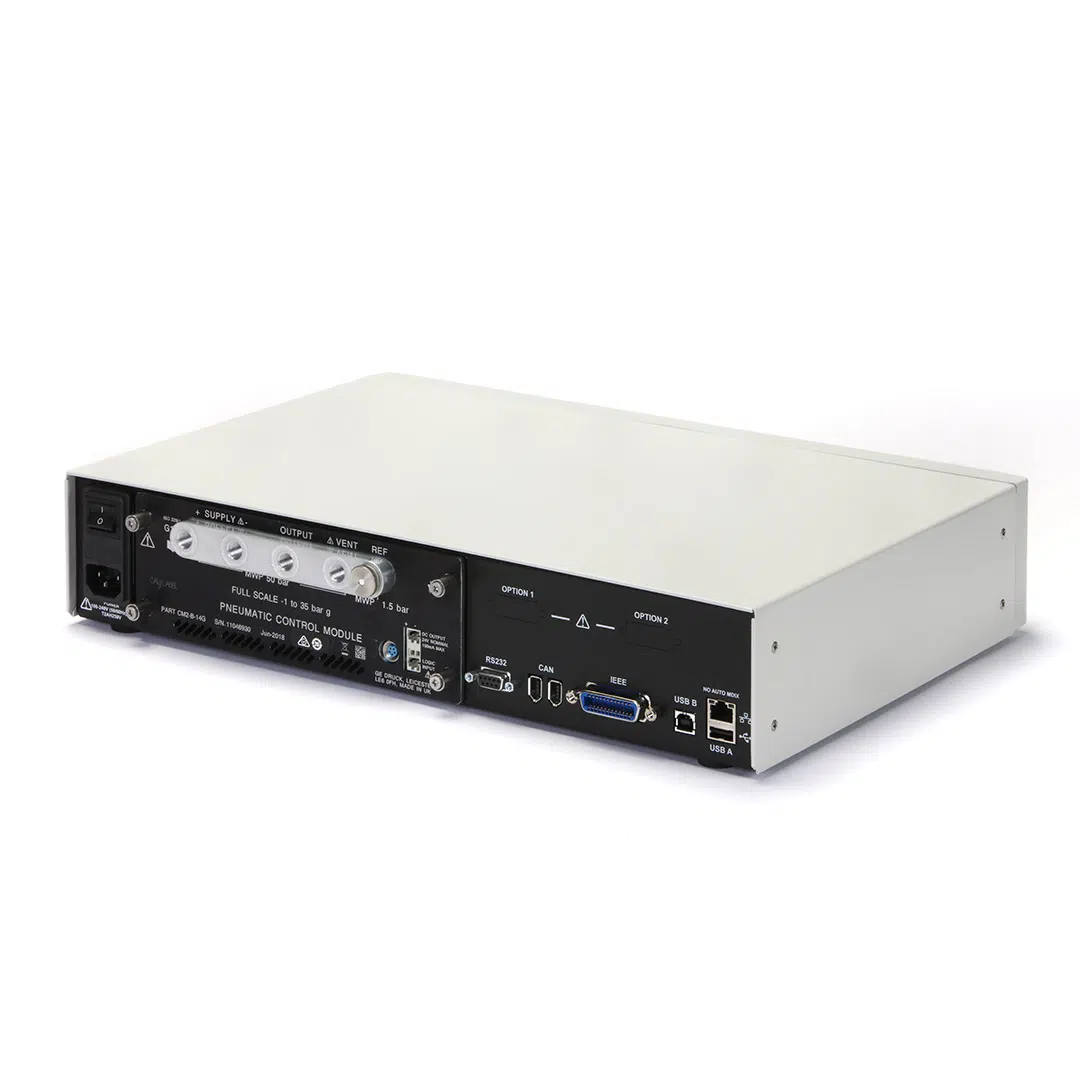

Com arquitetura baseada em módulos de controle intercambiáveis (Control Modules – CM), o PACE5000E permite configurar a faixa e o nível de performance conforme a aplicação. Essa modularidade também facilita manutenção e recalibração, porque o módulo concentra sensores, válvulas e dados de calibração.
Na prática, isso significa mais flexibilidade para atender desde pequenos volumes até cargas externas, com comportamento consistente e repetível. É uma solução muito indicada para testes de fim de linha, bancadas de desenvolvimento e calibração de instrumentos como transmissores, transdutores e chaves de pressão.

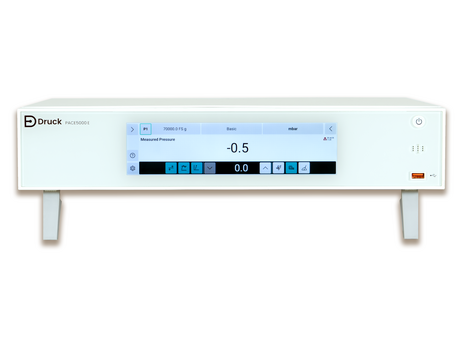

A usabilidade foi atualizada com tela colorida touchscreen e menus intuitivos com ajuda contextual. Para integração em bancada, o equipamento pode ser usado com periféricos e monitor, simplificando operação, diagnóstico e padronização de procedimentos.
Em rotinas de automação, o PACE5000E se encaixa facilmente em sistemas novos ou existentes via comunicação padrão e comandos SCPI, além de drivers para ambientes de teste e validação. Isso reduz tempo de integração e melhora rastreabilidade em processos de medição.
Quando o foco é produtividade, o PACE5000E entrega resposta típica de alta velocidade em torno de 1,5 s e modo de alta exatidão em até 3 s (conforme carga e passo), mantendo estabilidade de controle que pode chegar a 0,001% FE (% do fundo de escala).Na medição, a performance depende do módulo selecionado, com opções que vão de precisão padrão até referência. Há configurações com estabilidade de controle de 0,005% FE (CM0) até 0,001% FE (CM2/CM3), apoiando desde testes industriais até calibrações de alta confiabilidade.
Resultado: um controlador de pressão moderno, modular e robusto, que eleva a qualidade e a velocidade do seu processo, mantendo a rastreabilidade que aplicações metrológicas exigem.
| Parâmetro | Valor | Observações |
|---|---|---|
| Resposta (alta velocidade) | 1,5 s | Carga externa ≤ 100 ml, degrau 20–50% FS, estabilidade 0,025% FS (inclui 1 s de estabilização). |
| Resposta (alta exatidão) | ≤ 3 s | Carga externa ≤ 100 ml, degrau 20–50% FS, estabilidade 0,005% FS (inclui 1 s de estabilização). |
| Estabilidade máxima de controle | até 0,001% FS | Adicionar ~2 s para atingir 0,001% FS (no cenário acima). |
| Módulo | Classe | Precisão / desempenho de medição | Estabilidade do controlador |
|---|---|---|---|
| CM0 | Padrão | 0,02% Rdg + 0,02% FS (varia em baixas faixas; inclui linearidade, histerese, repetibilidade e efeitos de temperatura no intervalo calibrado). | 0,005% FS |
| CM1 | Alta | 0,01% Rdg + 0,01% FS (varia em baixas faixas; inclui linearidade, histerese, repetibilidade e efeitos de temperatura no intervalo calibrado). | 0,003% FS (faixa 25 mbar: 0,005% FS) |
| CM2 | Premium | 0,005% Rdg + 0,005% FS (varia em baixas faixas; inclui linearidade, histerese, repetibilidade e efeitos de temperatura no intervalo calibrado). | 0,001% FS (25 mbar: 0,004% FS; 70 mbar: 0,003% FS) |
| CM3 | Referência | Precisão base: 0,001% FS (2 e 3,5 bar abs); 0,0015% FS (8–211 bar abs). Faixas absolutas possuem especificação de acurácia (2 sigma) dependente da faixa. | 0,001% do FS da faixa absoluta |
Para informações adicionais, verifique o documento de especificações técnicas
| Item | Especificação |
|---|---|
| Dimensões do chassis (L × A × P) | 440 mm × 88 mm (2U) × 320 mm |
| Peso do chassis | 5,6 kg |
| Peso do módulo PACE CM | 5,0 kg |
| Conexão de pressão do módulo | G 1/8 fêmea (adaptador para 1/8 NPT fêmea na América do Norte) |
