O PACE6000E é a mais nova versão do já consagrado controlador duplo canal PACE6000 da Druck. O PACE6000E é um controlador de pressão modular de alto desempenho, desenvolvido para acelerar calibrações, testes e rotinas de produção com elevada estabilidade e confiabilidade metrológica.

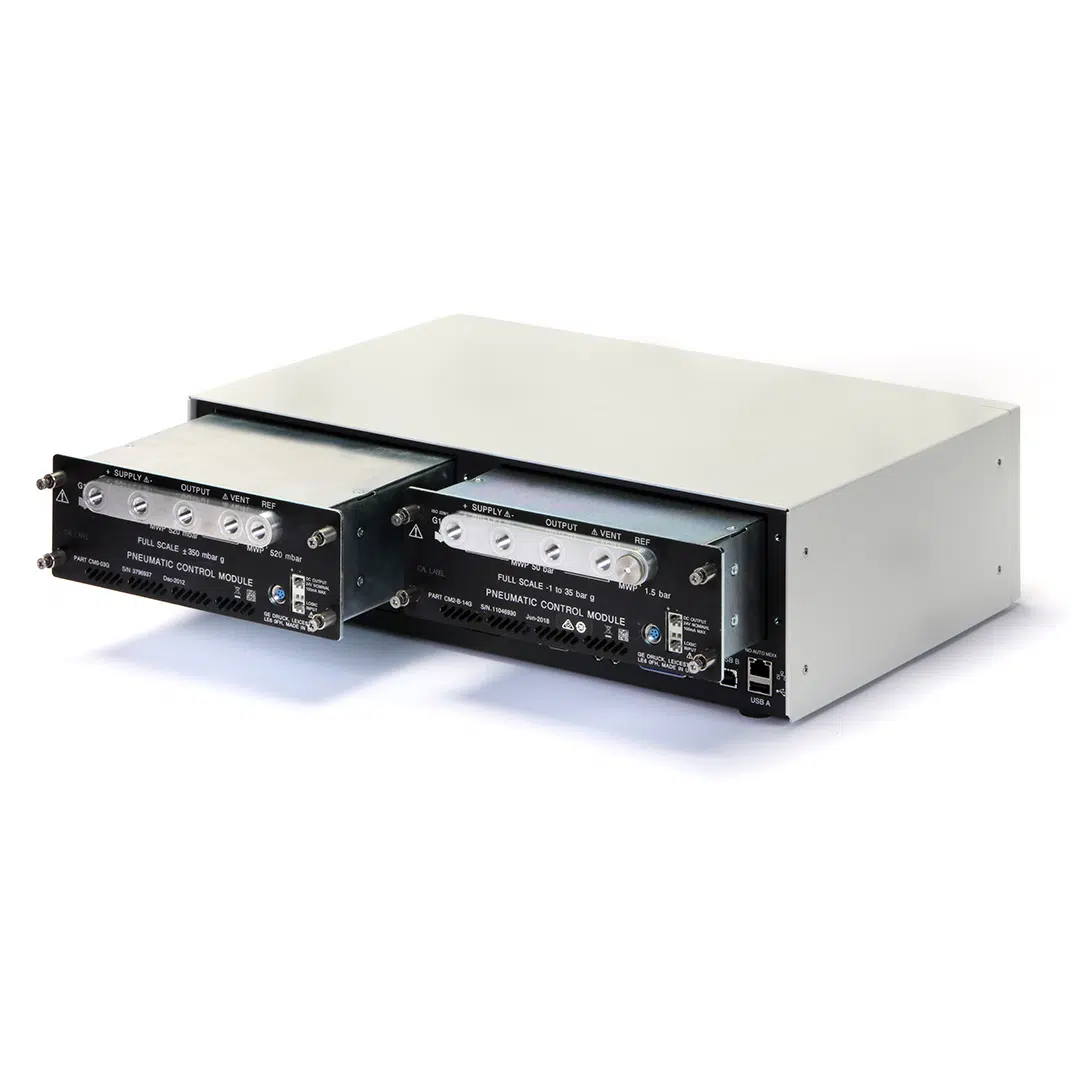

Seu diferencial é o chassi de dois canais. Com dois módulos de controle PACE CM instalados, o PACE6000E pode operar em modo de canal único, em auto-ranging ou em controle simultâneo de duas pressões, ampliando a flexibilidade em laboratório e em bancadas de ensaio.A arquitetura por módulos intercambiáveis concentra válvulas, manifold, sensores e dados de calibração em cada Control Module. Isso simplifica manutenção e recalibração, permite otimização por faixa de pressão e reduz oportunidades de vazamento.

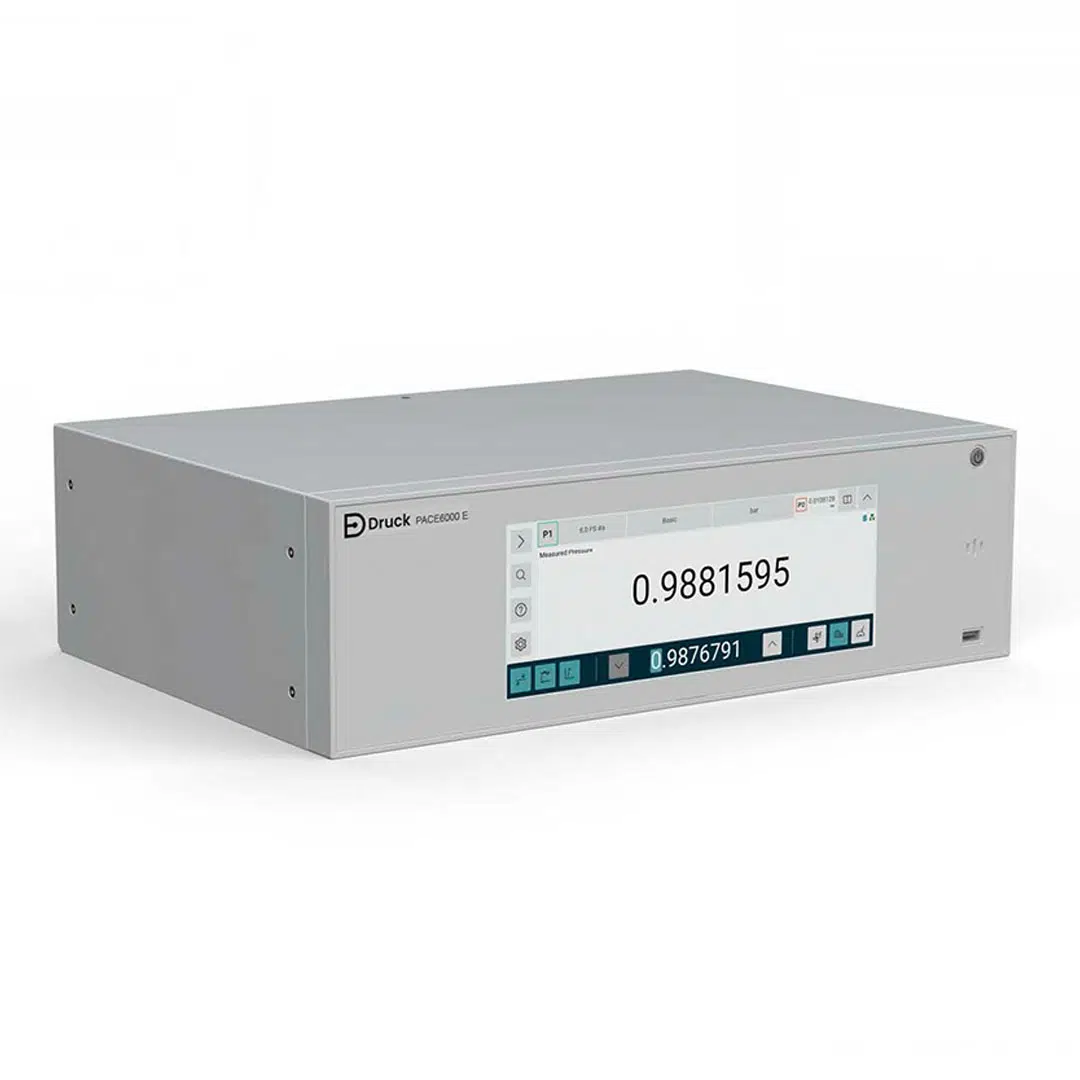

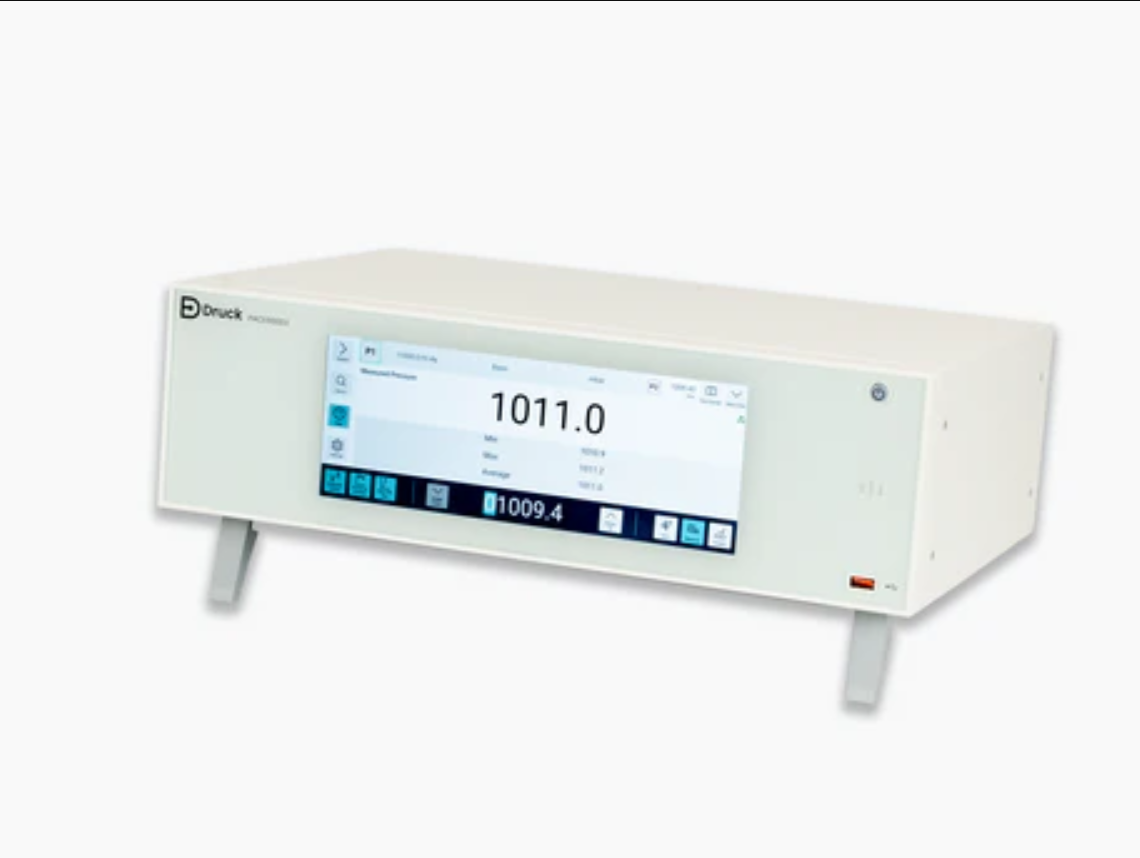

Para operação diária, a interface foi redesenhada com tela colorida touchscreen maior e menus intuitivos com ajuda contextual. O sistema também aceita integração de bancada com saída HDMI para monitor e uso de mouse/teclado, facilitando padronização de procedimentos.

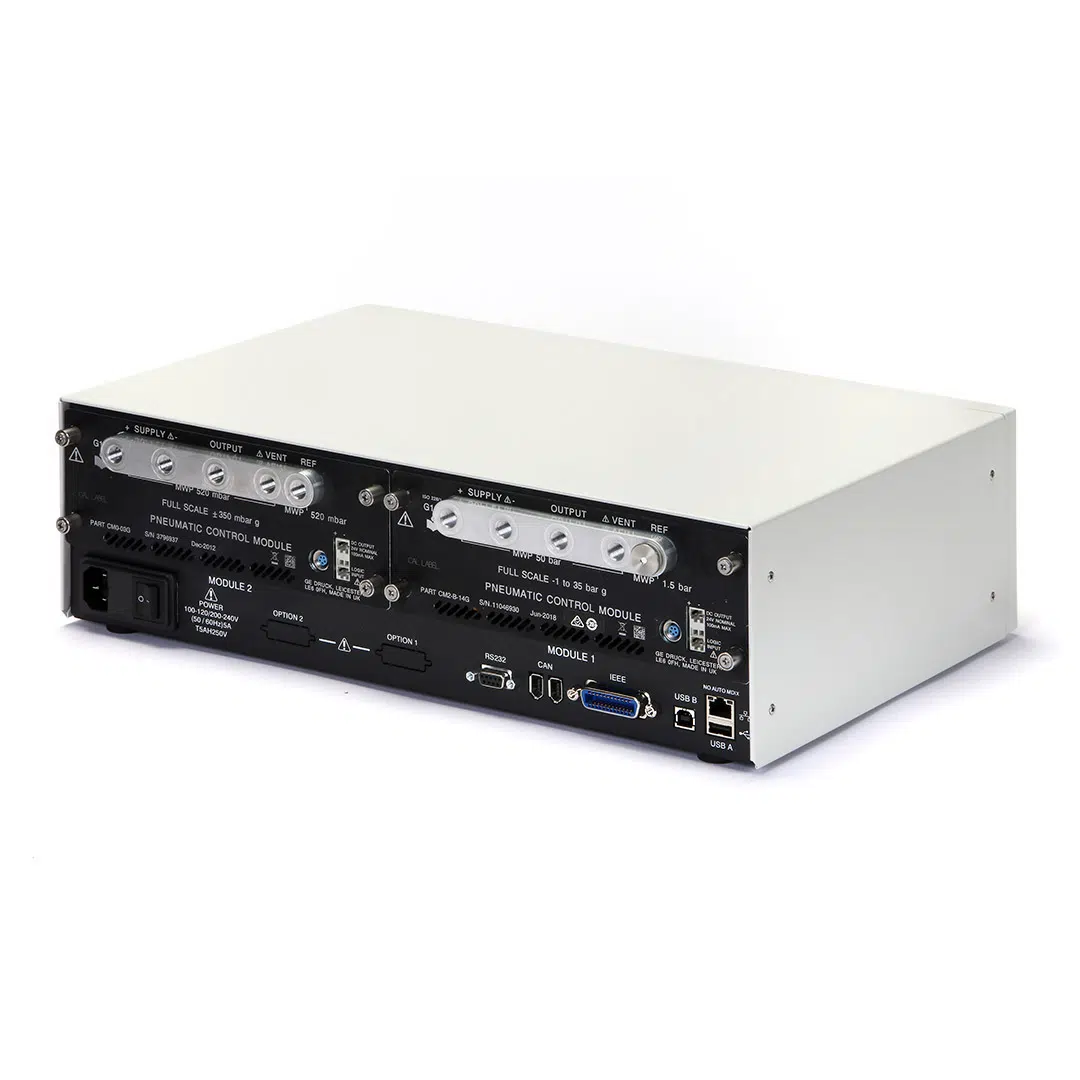

Em automação e validação, o PACE6000E oferece comunicações compatíveis com padrões industriais, incluindo LXI pela Ethernet e comandos SCPI, além de opções como GPIB e RS232. Isso acelera a integração em sistemas novos ou existentes e melhora rastreabilidade.
Quando produtividade importa, a plataforma entrega resposta típica de 1,5 s (modo alta velocidade) e ≤ 3 s (modo alta exatidão), em condições otimizadas de carga e degrau. A estabilidade de controle pode chegar a 0,001% FS, conforme módulo e aplicação.
Na medição, o desempenho depende do módulo selecionado (CM0 a CM3), com opções que vão de precisão padrão até referência. Há configurações com incertezas muito baixas e excelente estabilidade de longo prazo, apoiando calibrações e testes críticos.
Resultado: um controlador duplo, modular e moderno, pronto para elevar a eficiência e a qualidade do seu processo — do laboratório ao ambiente industrial.
| Parâmetro | Valor | Condição de referência |
|---|---|---|
| Resposta / alta velocidade | 1,5 s | Carga externa ≤ 100 ml, degrau 20–50% FS, estabilidade 0,025% FS (inclui 1 s de estabilização). |
| Resposta / alta exatidão | ≤ 3 s | Carga externa ≤ 100 ml, degrau 20–50% FS, estabilidade 0,005% FS (inclui 1 s de estabilização). |
| Estabilidade máxima de controle | até 0,001% FS | Adicionar ~2 s para atingir 0,001% FS (no cenário acima). |
Suporte a múltiplas unidades, incluindo mbar, bar, Pa, hPa, kPa, MPa, mmHg, inHg, torr, atm, psi, diversas colunas d’água e unidades definidas pelo usuário.
| Módulo | Classe | Precisão de medição (12 meses) | Estabilidade do controlador |
|---|---|---|---|
| CM0 | Padrão | 0,02% Rdg + 0,02% FS (em baixas faixas há especificações específicas). | 0,005% FS |
| CM1 | Alta | 0,01% Rdg + 0,01% FS (em baixas faixas há especificações específicas). | 0,003% FS (25 mbar: 0,005% FS) |
| CM2 | Premium | 0,005% Rdg + 0,005% FS (em baixas faixas há especificações específicas). | 0,001% FS (25 mbar: 0,004% FS; 70 mbar: 0,003% FS) |
| CM3 | Referência | Precisão base: 0,001% FS (2 e 3,5 bar a) e 0,0015% FS (8–211 bar a). Acurácia (2σ) depende da faixa absoluta. | 0,001% do FS da faixa absoluta |
Para informações adicionais, verifique o documento de especificações técnicas
| Item | Especificação |
|---|---|
| Dimensões (L × A × P) | 440 mm × 132 mm (3U) × 320 mm |
| Peso do chassi | 7,2 kg |
| Peso do módulo PACE CM | 5,0 kg |
| Conexão de pressão do módulo | G 1/8 fêmea (adaptador para 1/8 NPT fêmea na América do Norte) |
