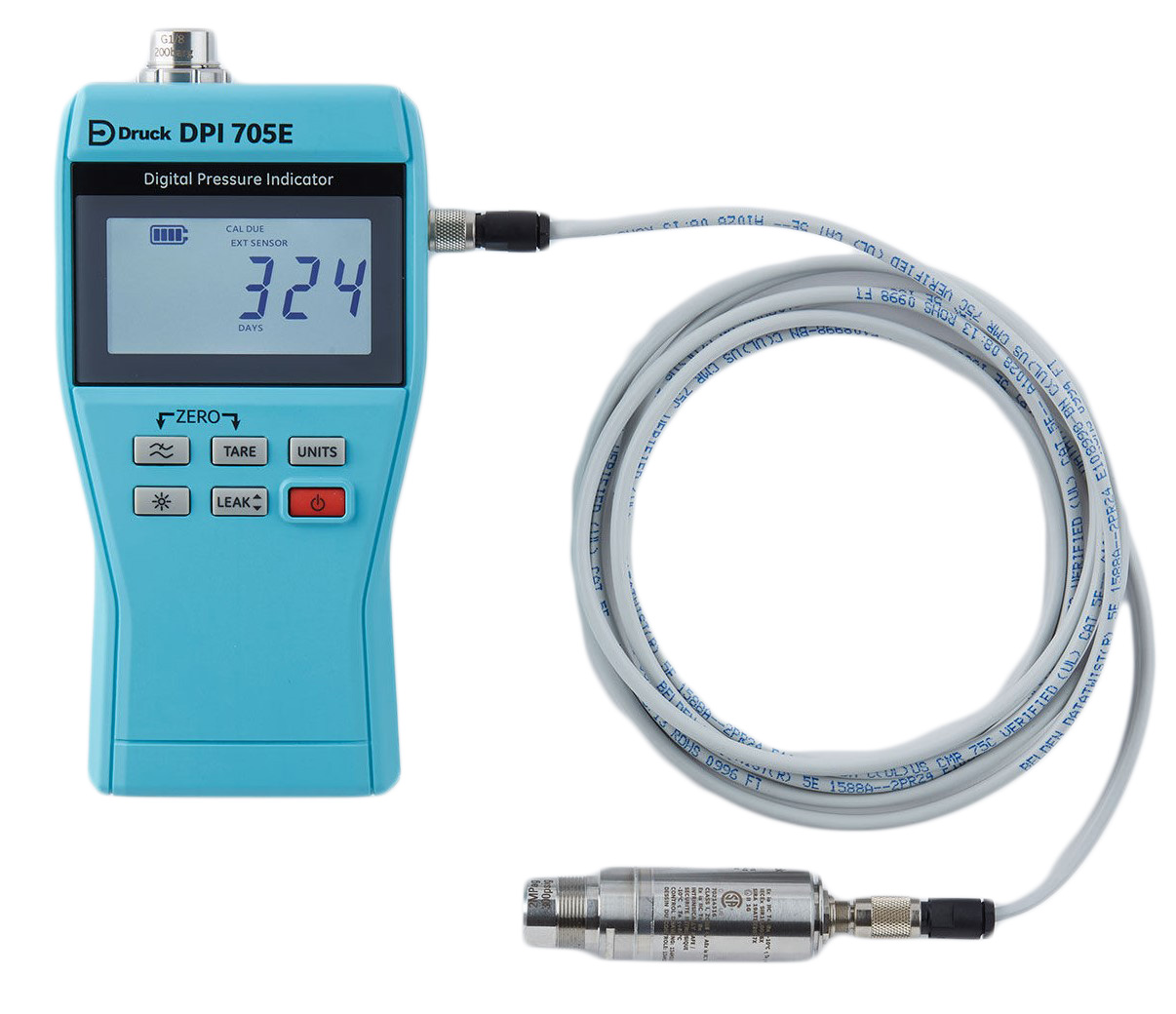

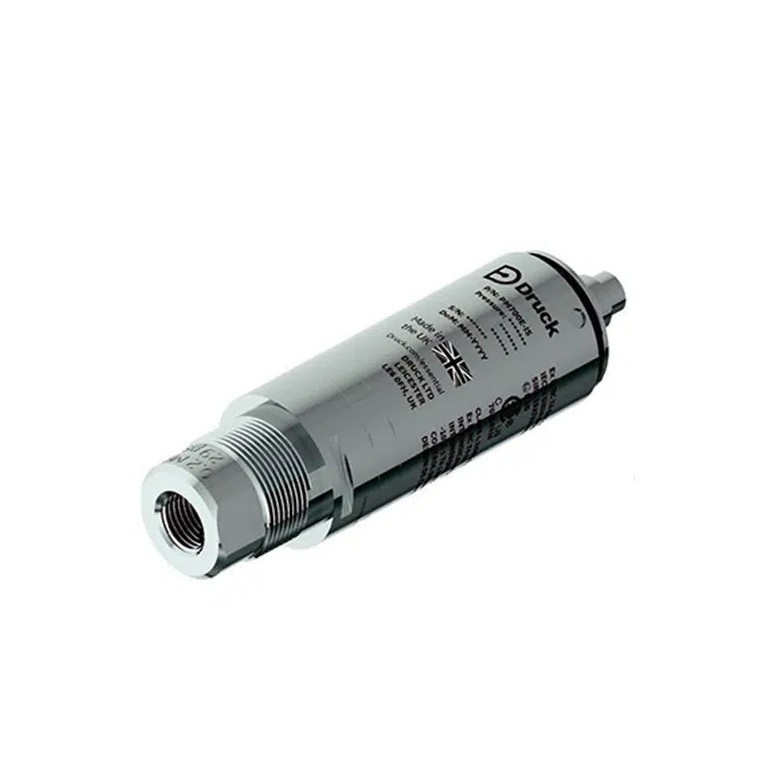

O PM700E é um módulo remoto de pressão “plug-and-play” da Druck, projetado para ampliar a capacidade de medição do indicador portátil DPI705E ou dos calibradores DPI610E com mais flexibilidade e produtividade em campo.
Na prática, você transforma um único instrumento em uma plataforma multi-faixa: basta conectar o sensor remoto e começar a medir, sem tempo de aquecimento e com leitura estável para manutenção, comissionamento e troubleshooting.
Um grande diferencial é a intercambiabilidade real. Qualquer quantidade de sensores PM700E pode ser usada individualmente com um único DPI705E ou DPI610E, pois cada sensor mantém seus próprios dados de calibração.O módulo de pressão é fornecido com cabo de 2,9 m, ajudando em medições em pontos de difícil acesso, painéis, skids e linhas onde a melhor ergonomia é posicionar o indicador distante do ponto de pressão.

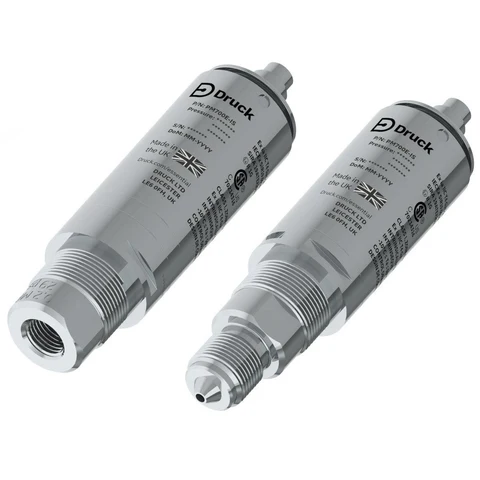

O PM700E está disponível em versões para área segura e para áreas classificadas (PM700E-IS, com certificado Ex ia), permitindo padronizar o mesmo conceito de sensor remoto em diferentes ambientes operacionais.
Em desempenho, há três classes (Standard, High e Premium), com incerteza total de 1 ano (entre -10 °C e +50 °C) chegando a 0,025% do fundo de escala (FE), ideal para calibração e verificação de transmissores, manômetros e pressostatos.

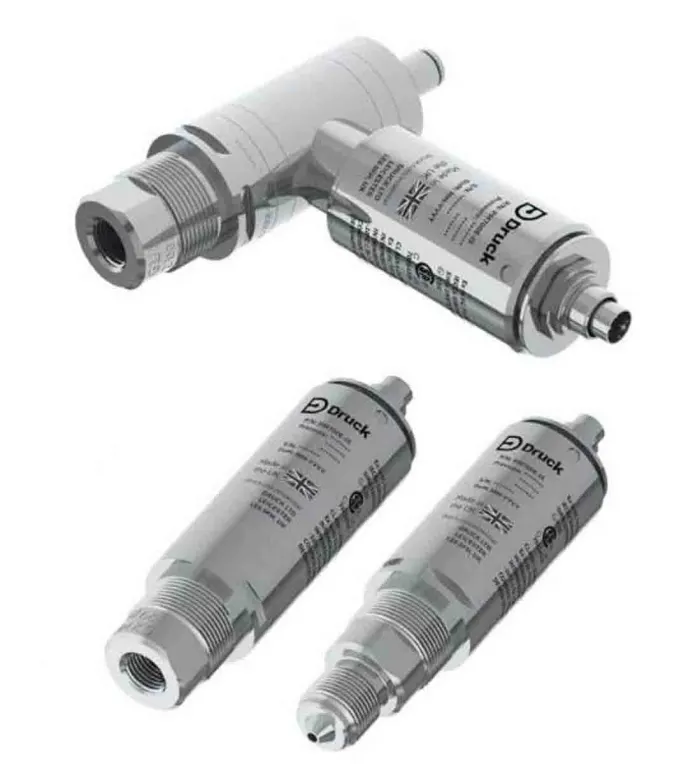

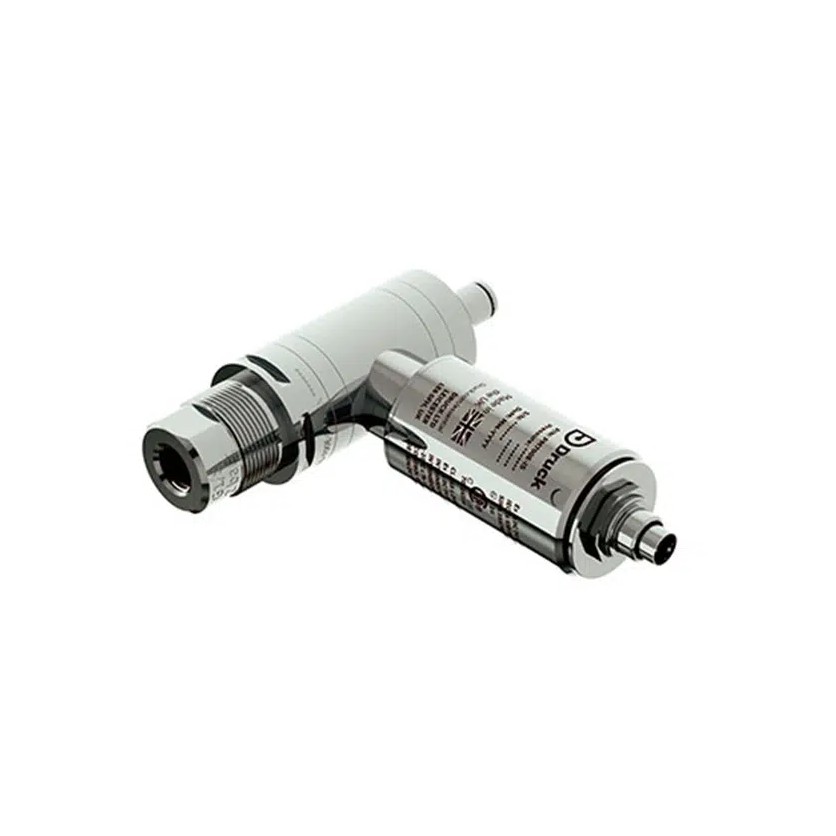

As faixas cobrem desde baixas pressões (mbar) até altas pressões (até 1.400 bar), além de versões manométricas, absolutas e diferenciais. Para rotinas específicas, existe opção de calibração negativa (OP1) em faixas selecionadas.
| Nível | Exatidão total (−10 a +50 °C) | Inclui |
|---|---|---|
| 1 — Standard | ±0,1% FS | NLH&R + desvio de 1 ano + incerteza de calibração |
| 2 — High | ±0,05% FS | NLH&R + desvio de 1 ano + incerteza de calibração |
| 3 — Premium | ±0,025% FS | NLH&R + desvio de 1 ano + incerteza de calibração |
| Tipo / Faixa | Standard — Incerteza total (% FS) | High — Incerteza total (% FS) | Premium — Incerteza total (% FS) |
|---|---|---|---|
| Relativo/Diferencial (350 mbar a 1 bar) | 0,1 | 0,05 | N/D |
| Relativo/Diferencial (2 bar a 200 bar) | 0,1 | 0,05 | 0,025 |
| Absoluto (1 bar a 7 bar) | 0,1 | 0,075 | N/D |
| Absoluto (10 bar a 1400 bar) | 0,1 | 0,075 | 0,063 |
| Item | Especificação |
|---|---|
| Pressão de trabalho | 110% FS (alarme acima dessa faixa) |
| Vedação | IP54 |
| Temperatura de operação | −10 a +50 °C |
| Temperatura de armazenamento | −20 a +70 °C |
| Umidade | 0 a 90% UR (sem condensação) |
| Choque e vibração | MIL-PRF-28800F (Classe II); teste de queda de 1 m a −20 °C |
| EMC | BS EN 61326-1 |
| Segurança elétrica | BS EN 61010-1 / UL 61010-1 |
| Segurança de pressão | Classe SEP; UL61010 (seguro até 2×FS) |
| Aprovações | CE, UKCA, EAC, KC, RCM, WEEE, REACH, KZ |
| RoHS | Conformidade UE, Reino Unido, Emirados Árabes Unidos e China |
| Resolução | 5 dígitos |
| Faixa / Parte | Materiais (resumo) |
|---|---|
| 0 a 200 mbar (manométrico/absoluto) | Inox 316L, Pyrex, silício, ouro, alumínio, vidro, dióxido de silício e adesivo RTV |
| Porta de referência (diferencial) | Inox 316L e 304, Pyrex, silicone, vidro, dióxido de silício e adesivo RTV |
| 350 mbar a 200 bar | Inox 316L e Hastelloy C276 |
| 350 a 1400 bar | Inconel 625 e inox 17-4PH |
Para informações adicionais, verifique o documento de especificações técnicas.
