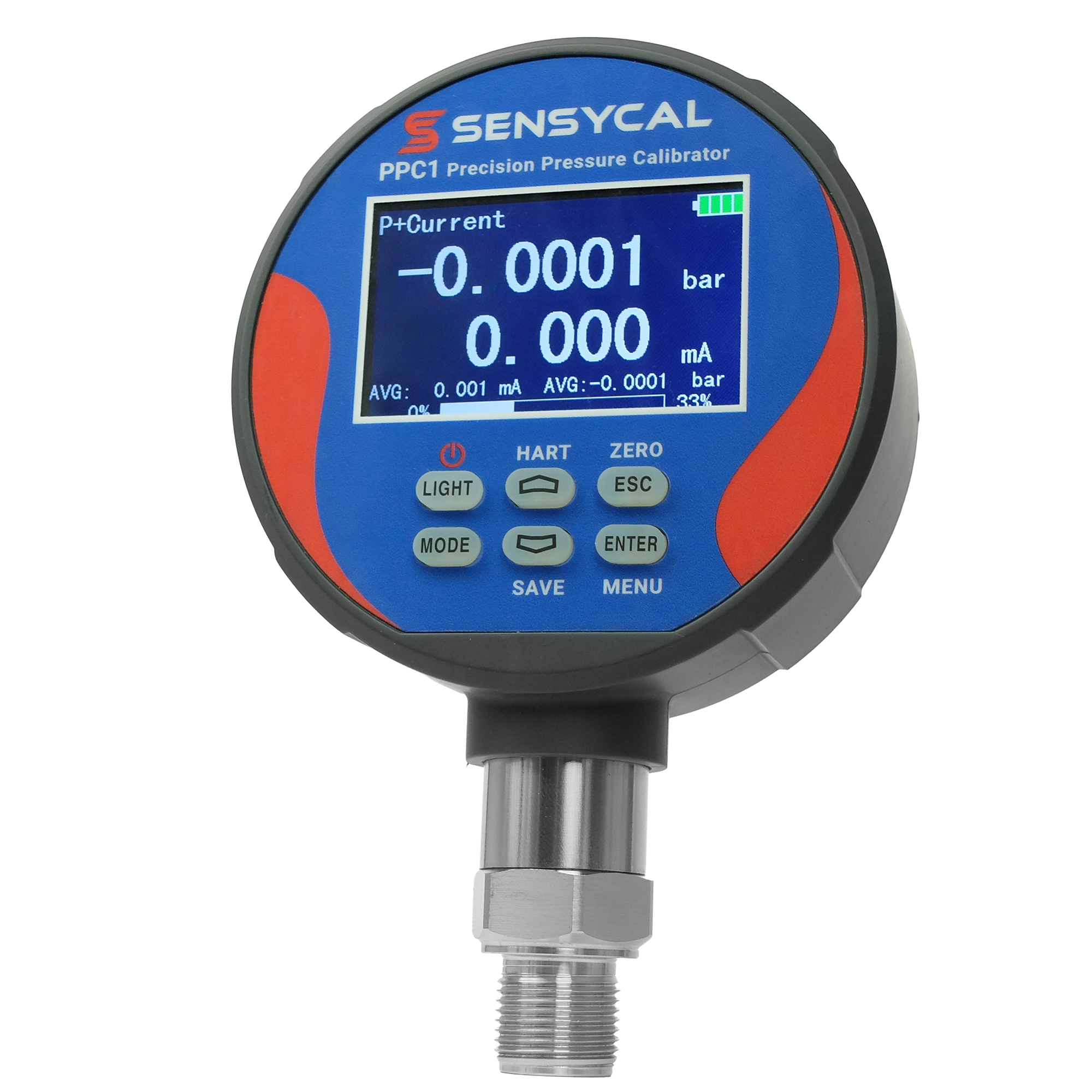

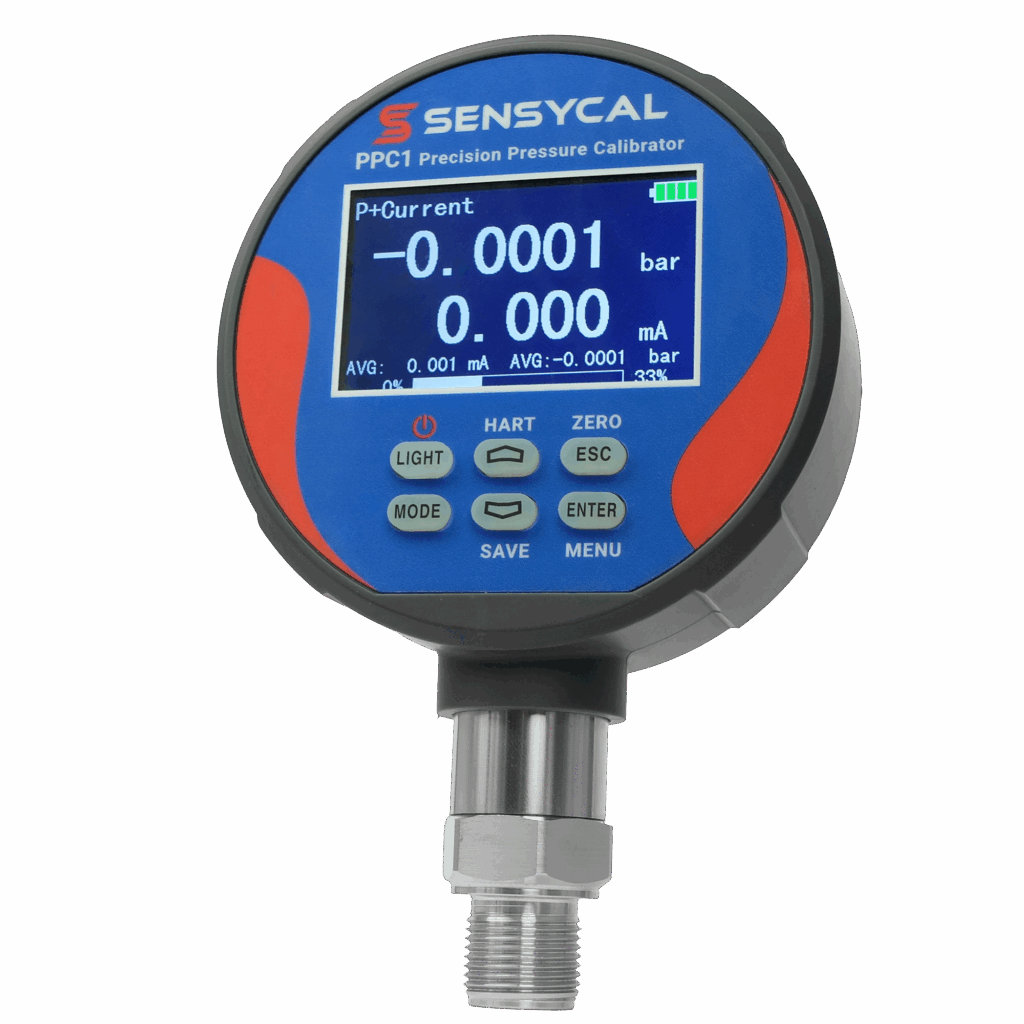

O calibrador de pressão portátil PPC1 é a solução ideal para realizar testes e calibrações de instrumentos de medição de pressão (transmissores, transdutores, pressostatos) com praticidade e confiabilidade.

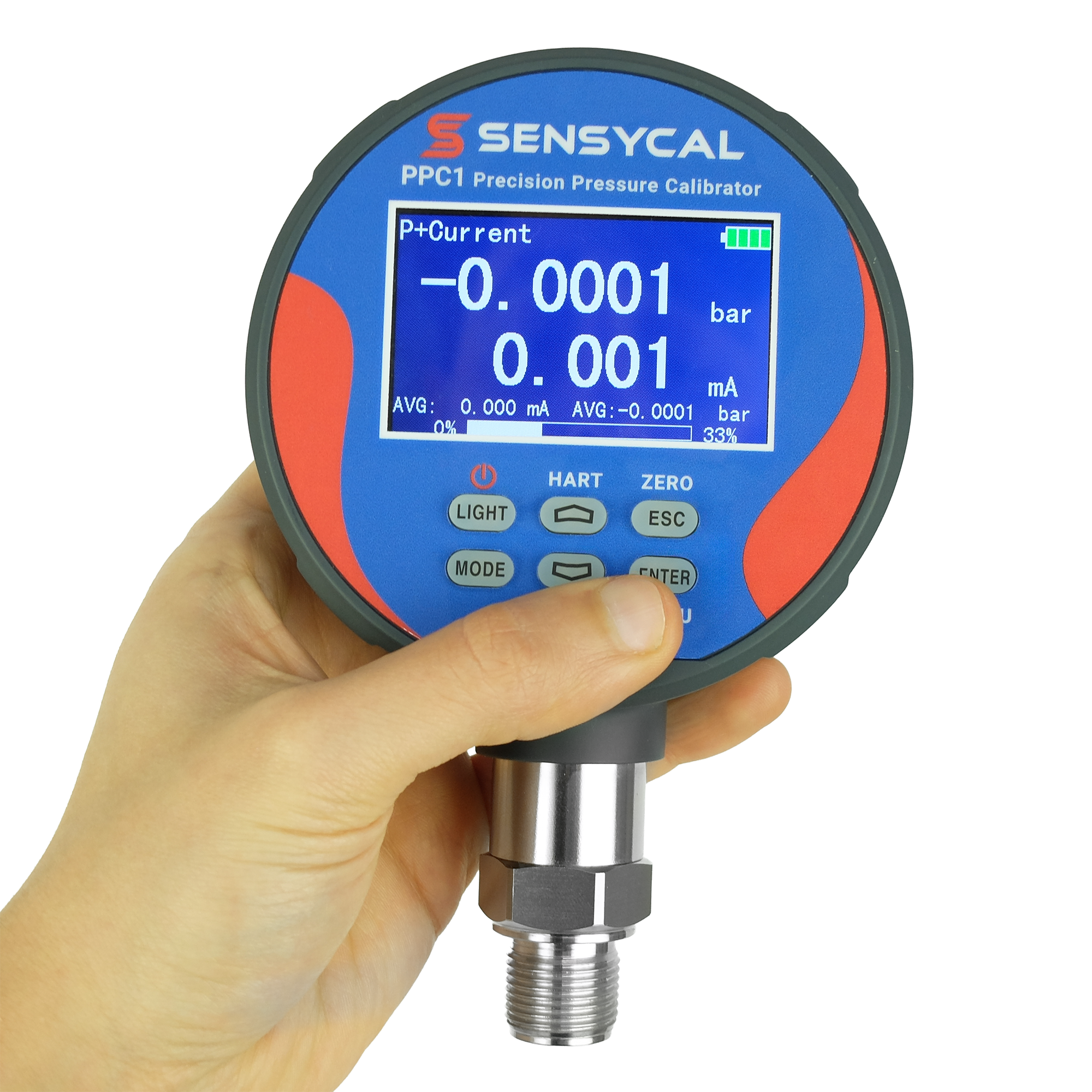

O PPC1 é compacto e possui formato de manômetro que facilita a sua instalação em bombas de pressão peneumáticas ou hidráulicas. O calibrador possui modelos com faixas de pressão de 35 kPa (0,35 bar ou 5 psi) até 600 bar (9 000 psi) e exatidão padrão de 0,05 % do fundo de escala (FE).

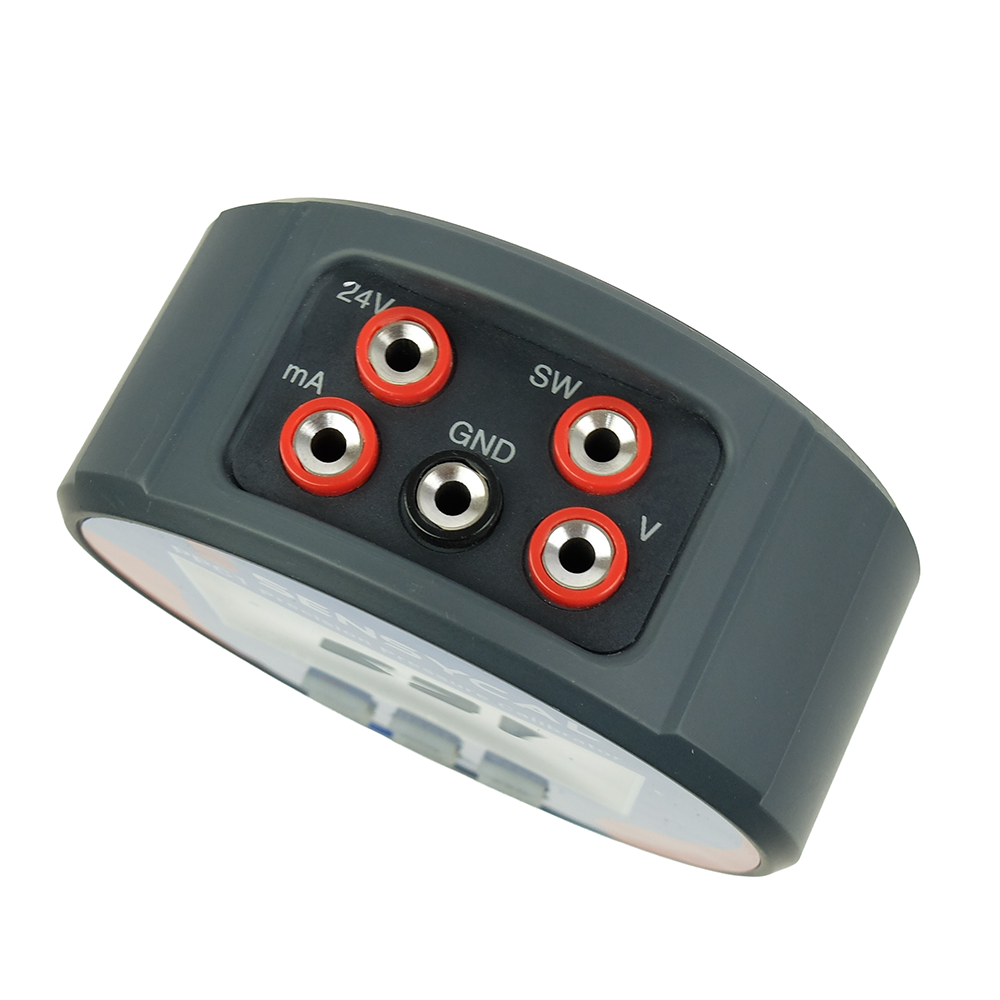

Os terminais elétricos do calibrador se encontram na sua parte superior. O PPC1 é capaz de realizar medições de corrente passiva ou ativa (com alimentação 24 Vcc) de 0 a 30 mA, com exatidão de 0,025 % do fundo de escala (FE) e resolução de 0,001 mA. O equipamento é capaz também de realizar medições de tensão de até 30 V, com exatidão de 0,025 % FE e resolução de 0,001 V. Possui também função de detecção de chaveamento, ideal para o teste de pressostatos.

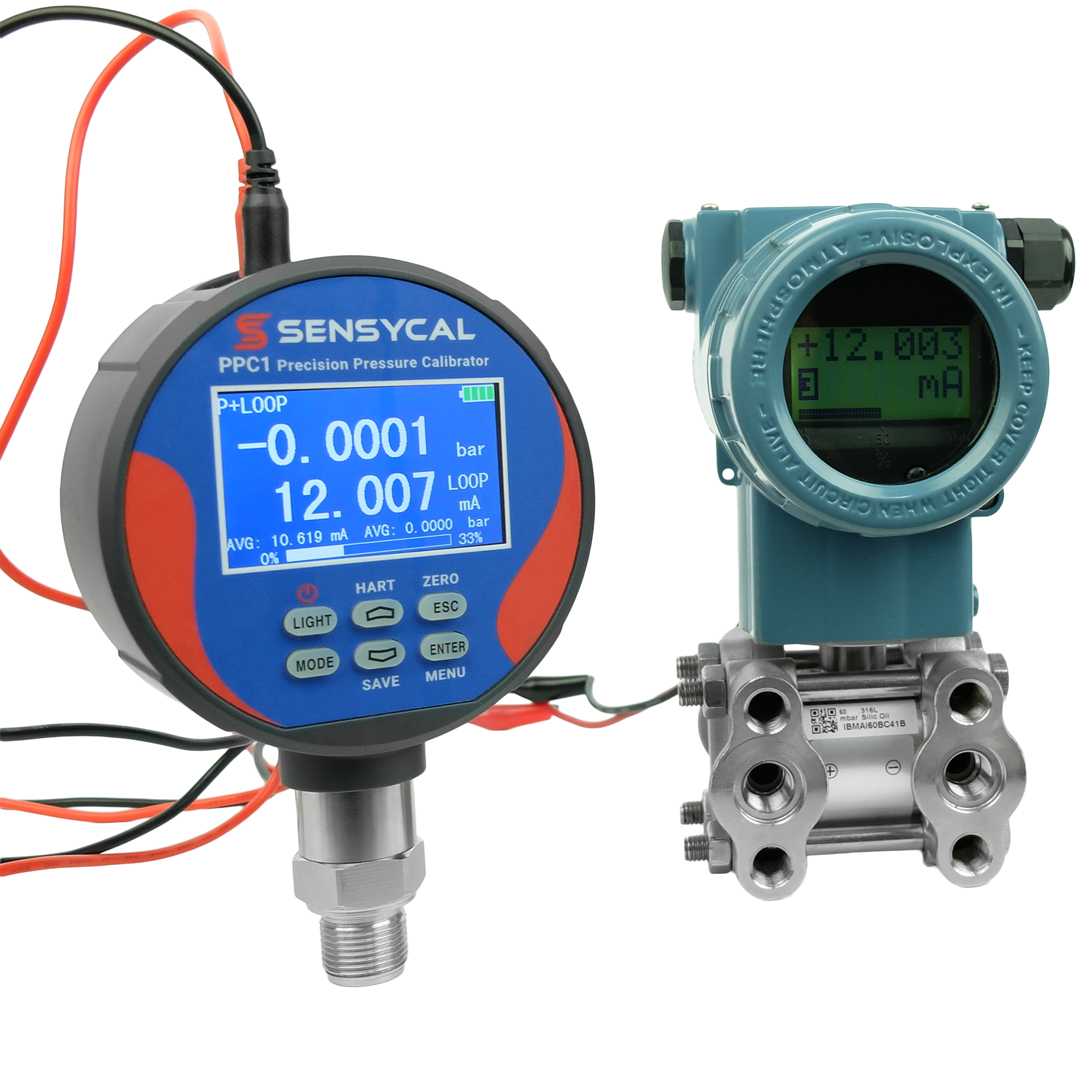

Além disso, o PPC1 possui comunicador HART universal integrado, que permite a configuração de transmissores. O comunicador implementa os comandos HART universais e comandos de prática comum, incluindo mudança de faixa, mudança de unidade, ajuste da saída de corrente, entre outros.
Pressão
– Faixa: Opções de faixa padrão desde -35 a 35 kPa manométrico até 600 bar (9 000 psi) manométrico ou absoluto. Verifique especificações técnicas para visualizar todas as opções de faixa de pressão.
– Exatidão: ± 0,05 % do fundo de escala (FE)
Corrente
– Faixa: 0 a 30 mA – ativa (com alimentação 24 Vcc) ou passiva
– Exatidão: ± 0,025 % FE (± 0,008 mA)
– Resolução: 0,001 mA
Tensão
– Faixa: 0 a 30 V
– Exatidão: ± 0,025 % FE (± 0,008 V)
– Resolução: 0,001 V
Temperatura
– Faixa: 0 a 50 graus Celsius
– Exatidão: ± 0,5 grau Celsius
– Resolução: 0,1 grau Celsius
Resistência
– Faixa: 0 a 150 ohms
– Ligação: 2 fios
– Exatidão: ± 0,05 % FE
– Resolução: 0,1 ohms
Indicação Simultânea
Indicação simultânea da pressão medida pelo calibrador juntamente com a corrente (passiva ou ativa) ou a tensão lida através dos terminais elétricos.
Comunicador HART
Conta com comunicador HART universal integrado com fonte 24 Vcc e resistor HART (250 ohms) incluso, dispensando equipamentos externos.
Implementa comandos universais e de prática comum da norma HART.
Permite:
– Leitura do valor da variável principal do instrumento
– Leitura e modificação da faixa de medição (range)
– Ajuste da saída de corrente
– Zerar valor da variável principal
– Ajustar filtro (damp) do instrumento
– Ler e modificar TAG curta do equipamento
Funções adicionais
– Detecção de abertura e fechamento de chaves
– Registro de MIN/MEDIA/MAX de medições de pressão e elétricas
Temperatura de operação
-10 … 60 °C (14 … 140 °F)
Temperatura de armazenamento
-20 … 75 °C (-4 … 167°F)
Umidade relativa
0 … 95 % sem condensação
Peso
≈ 0,5 kg
Invólucro
Caixa em ABS de impacto.
Conexão de pressão e outras partes molhadas
Aço inox SAE/AISI 316L.
Sensor de pressão
Sensor de pressão com tecnologia MEMS (Sistema Micro-Eletromecânico) – chip de silício piezorresistivo com compensação de temperatura integrada para toda a faixa de temperatura de operação.
Diafragma em aço inox SAE/AISI 316L, fluido de enchimento de silicone.
Tela/Display
LCD IPS colorido com luz de fundo com intensidade configurável através dos botões de interação.
Indicação da pressão, porcentagem da faixa de pressão e da corrente ou tensão lidas em linhas separadas, facilitando os procedimentos de calibração e teste.
Bateria
Bateria de lítio recarregável de 3,7 V com capacidade de 5000 mAh.

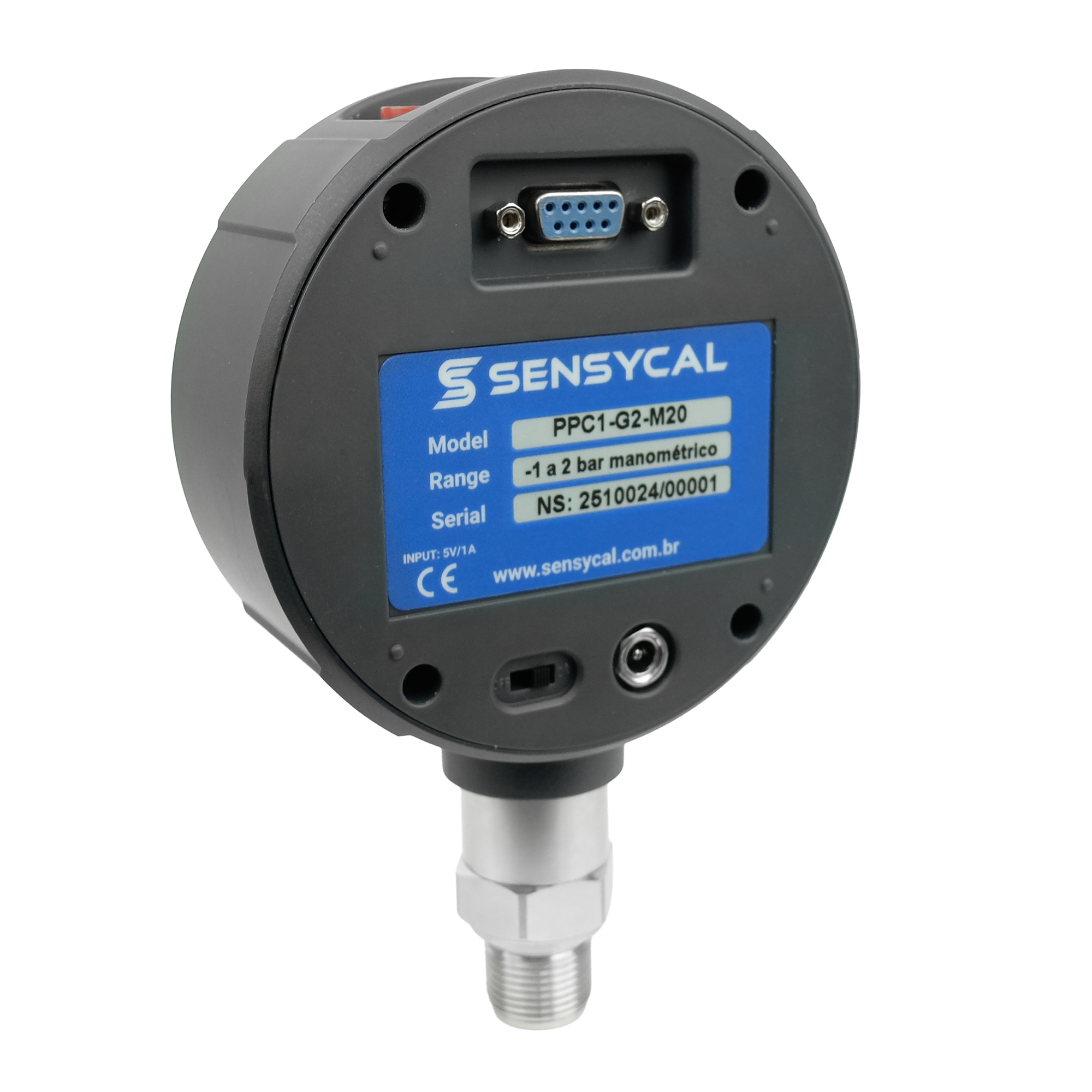

Carregamento via porta P4 na parte traseira do equipamento (5 V, 1000 mA).
Autonomia
≈ 12 horas (em modo de medição, com fonte de 24 V desativada).
≈ 8 horas (com fonte 24 V ativada – modo LOOP).
