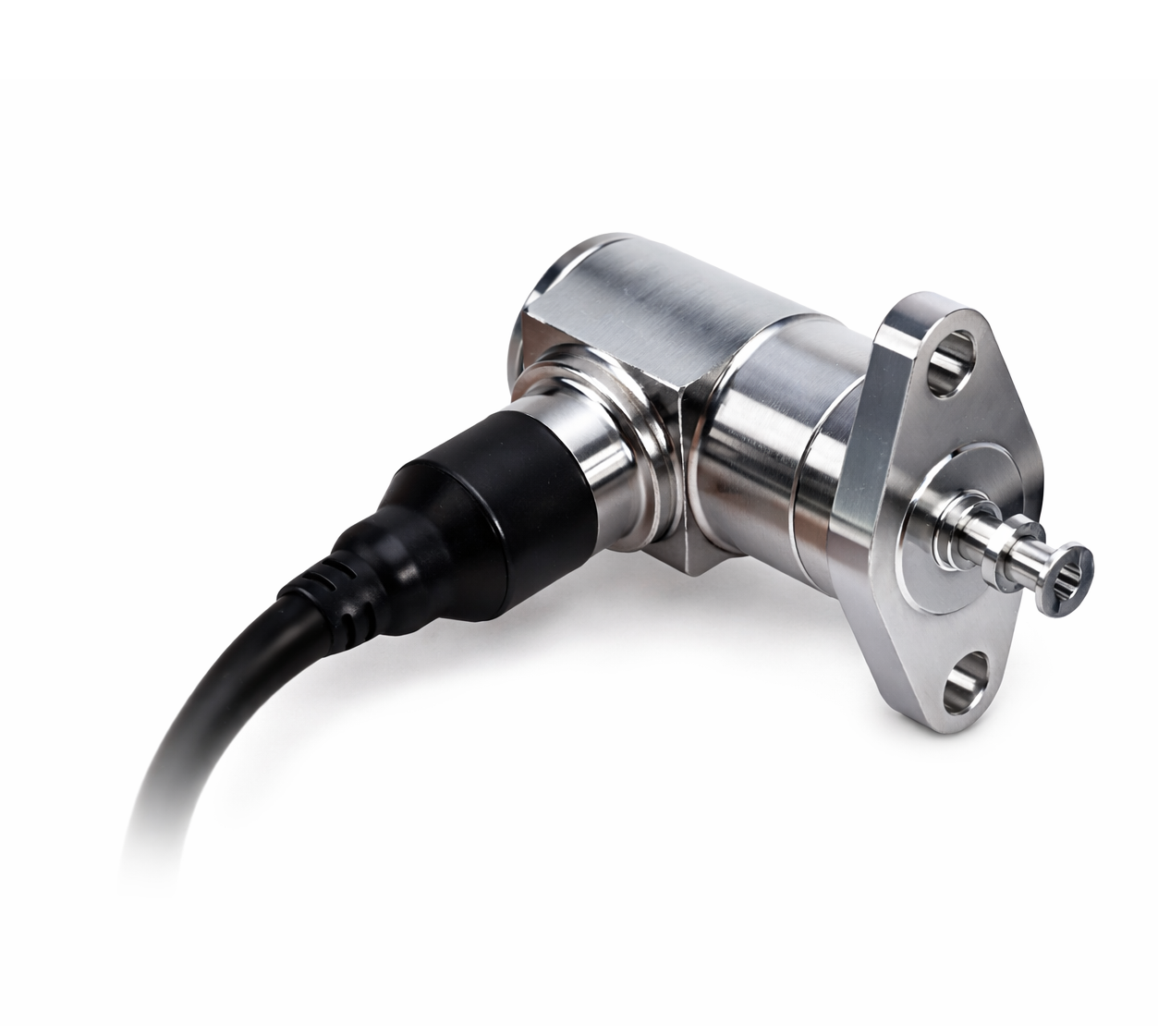

Seu projeto foi adaptado às exigências de sistemas hidráulicos submarinos, reunindo alta capacidade de contenção de pressão, proteção contra transientes hidráulicos e conexões elétricas/cabos preparadas para serviço confiável em profundidade.
A construção é totalmente soldada por feixe de elétrons, o que contribui para maior resistência estrutural e excelente vedação. Além disso, o sensor foi desenvolvido para trabalhar com pressão externa/ambiente de até 300 bar, equivalente a cerca de 3000 mH2O.
O PTX300 cobre faixas de operação até 1035 bar, com saída industrial 4–20 mA em dois fios, facilitando a integração em sistemas de controle e monitoramento já existentes em aplicações offshore e subsea.
Em desempenho, oferece exatidão melhor que ±0,1% do fundo de escala, estabilidade de longo prazo de 0,1% FS por ano e sensibilidade à alimentação menor que 0,005% FS/V, garantindo medições repetíveis e confiáveis.
Com corpo resistente, proteção contra polaridade reversa e materiais compatíveis com fluidos em montagem soldada de Inconel 625 e aço inoxidável, o PTX300 é uma solução robusta para instrumentação submarina de alta pressão.

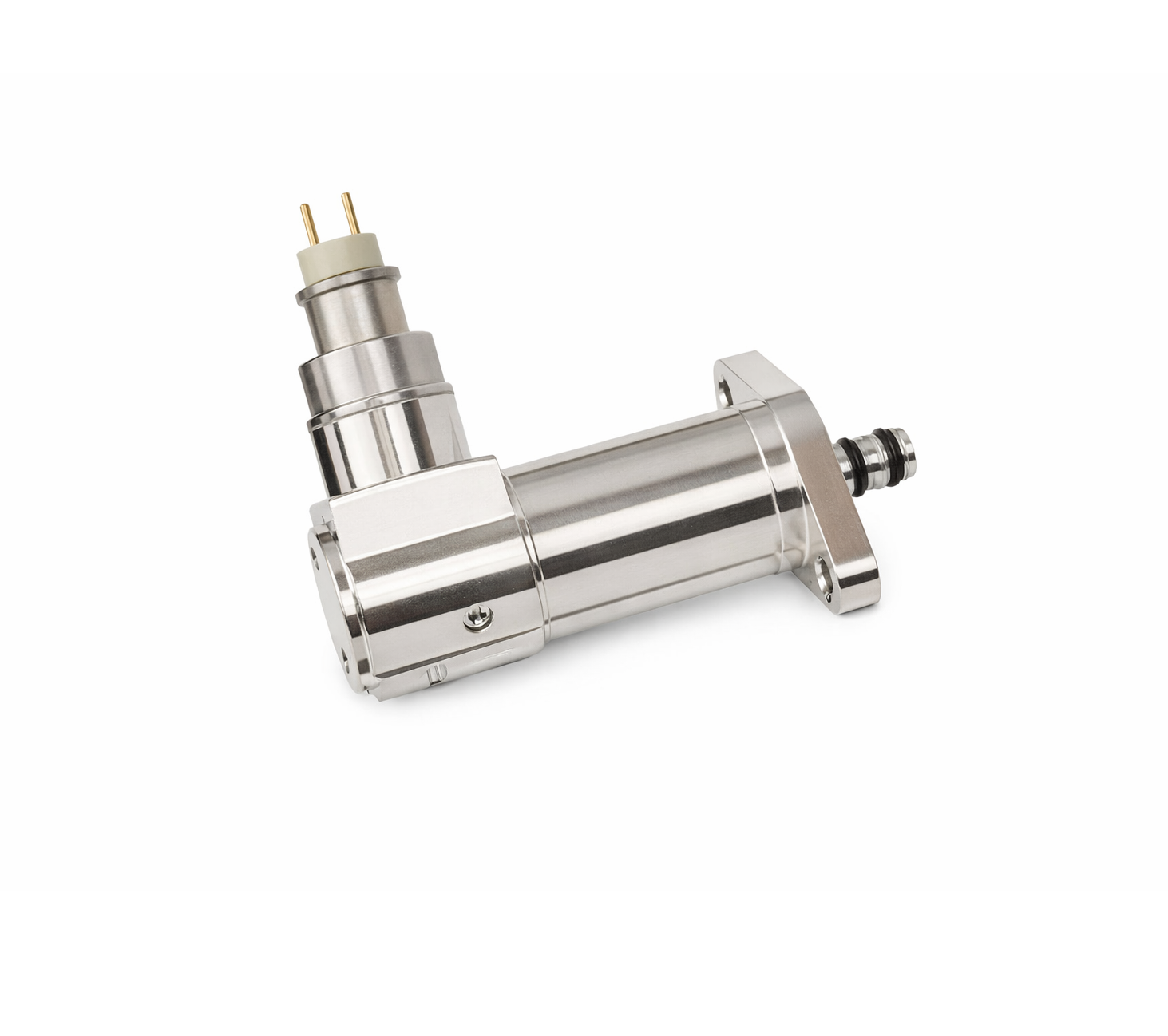

| Parâmetro | Especificação |
|---|---|
| Faixa operacional disponível | Faixa de fundo de escala especificável entre 0–228 bar e 0–1035 bar (sealed gauge) |
| Faixas padrão de pedido | 228, 379, 569, 690, 759 e 1035 bar |
| Pressão externa / ambiente | Até 300 bar / 3000 mH2O |
| Item | Especificação |
|---|---|
| Proof pressure | Testado a 1,5 × FS |
| Sobrepressão | A faixa operacional pode ser excedida em 1,5 × FS, limitado a 1600 bar máx. |
| Pressão de contenção secundária | Até 1150 bar sem vazamento do meio de pressão |
| Pressão externa no invólucro | Testado a 300 bar com alteração desprezível de calibração |
| Parâmetro | Especificação |
|---|---|
| Exatidão (não linearidade + histerese + repetibilidade) | ±0,1% FS B.S.L. |
| Ajuste de zero e span | ±1% FS nominal a 23 °C |
| Estabilidade de longo prazo | Desvio de calibração não excede 0,1% FS por ano |
| Efeito de temperatura | ±0,5% FS (Total Error Band) |
| Sensibilidade à alimentação | <0,005% FS/V |
| Item | Especificação |
|---|---|
| Saída | 4–20 mA proporcional a zero–fundo de escala |
| Configuração elétrica | 2 fios |
| Tensão de alimentação | 10 a 32 Vdc |
| Tensão mínima nos terminais | 10 Vdc |
| Cálculo da tensão mínima | Vmin = Vsupply − (0,02 × Rloop) |
| Resistência de isolação | >100 MΩ @ 500 Vdc |
| Item | Especificação |
|---|---|
| Temperatura de processo/ambiente | -20 a +40 °C |
| Faixa compensada | -20 a +40 °C |
| Temperatura de armazenamento | -30 a +50 °C |
| Conexão de pressão | Face ou spigot com vedação por O-ring |
| Conexão elétrica | Cabo integral (“flying lead”) de 3 m, pontas estanhadas e preparadas para solda |
| Tipo de cabo | Raychem FLHTC0311-0.35 |
| Peso | Aproximadamente 270 g |
| Grau de proteção | IP68, submersível até 3000 mH2O |
Para informações adicionais, verifique o documento de especificações técnicas.
