Transmissor de Pressão e Temperatura Submarino com Saída 4–20 mA
Transmissores de nível, Transmissores de pressão
PTX400 - 01
PTX400 - 02

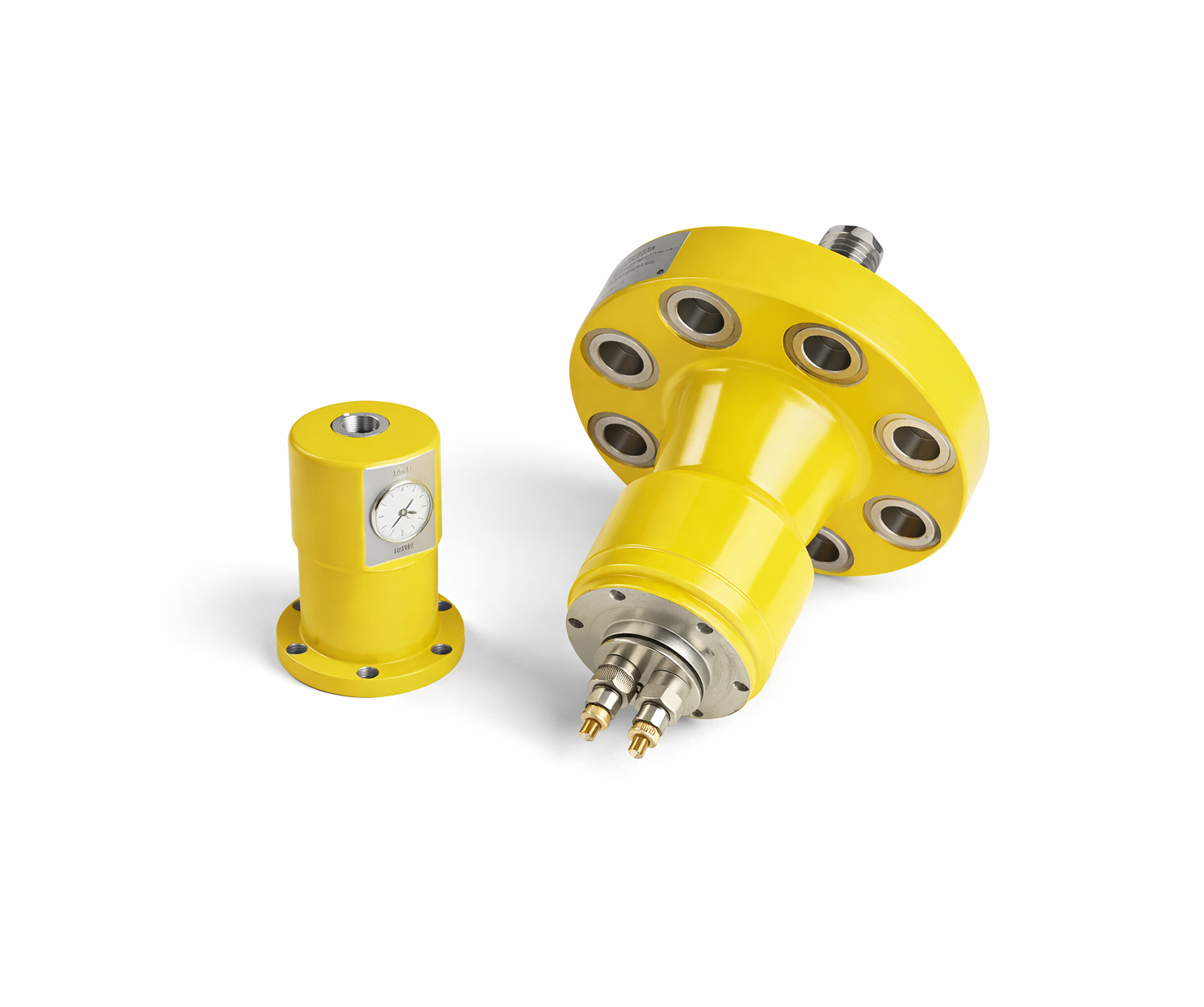

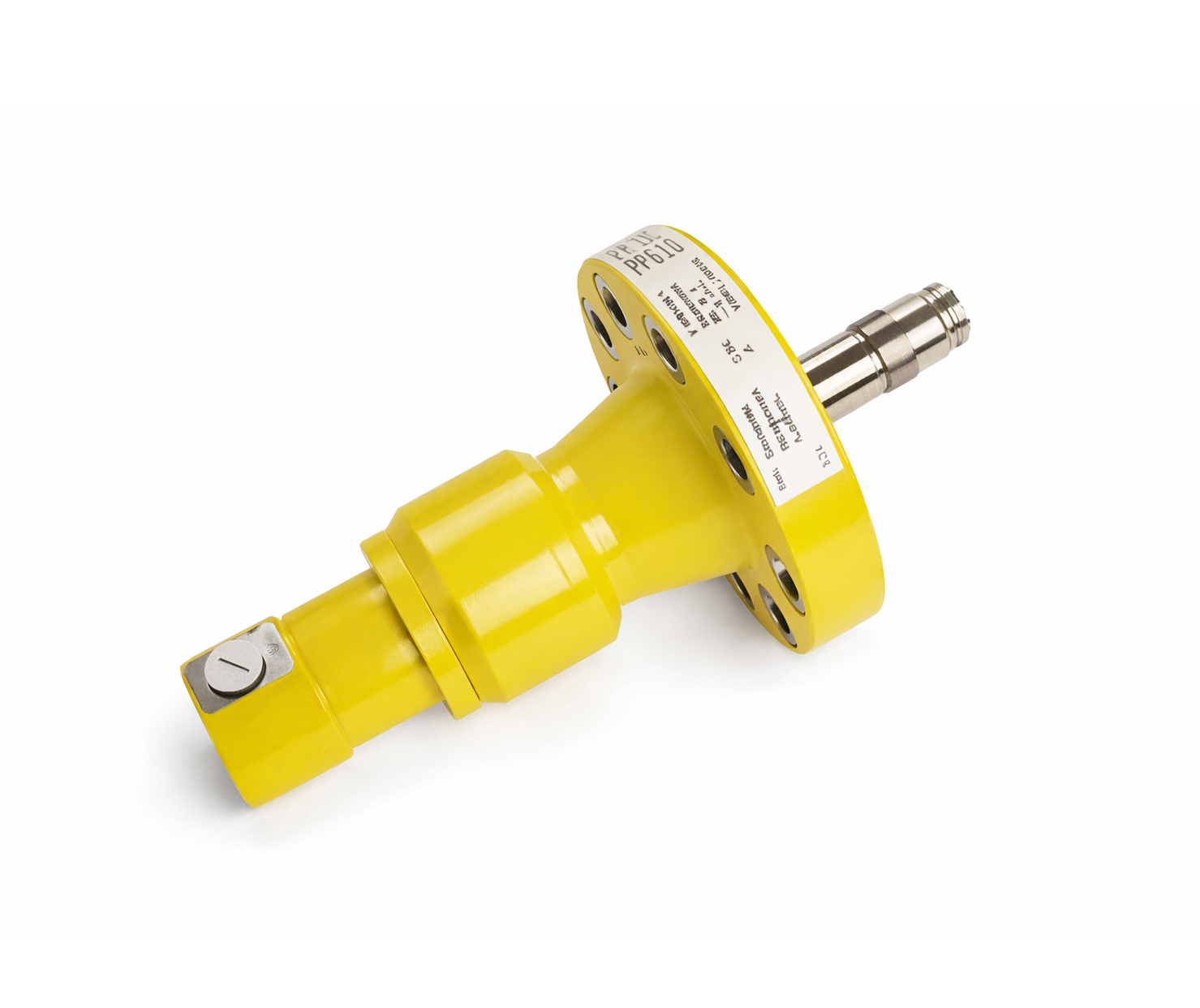

O PTX400 é um transmissor submarino de alta performance, desenvolvido para medições confiáveis de pressão, temperatura ou ambas simultaneamente em equipamentos de produção submarina.Projetado para serviço de longa duração em ambientes offshore severos, o equipamento foi concebido para instalação direta em sistemas subsea, permitindo medições precisas no próprio ponto de processo, com elevada robustez mecânica e excelente estabilidade ao longo do tempo.A plataforma utiliza a tecnologia de medição de pressão em silício microusinado da Druck, amplamente consolidada, e pode incorporar também sensor de temperatura por resistência de platina de alto desempenho nas versões apropriadas.

Outro destaque é a construção voltada a aplicações críticas: o projeto atende aos requisitos de desempenho API 6A PR2 e PSL3, com construção totalmente soldada, alta contenção de pressão e opções de configuração personalizadas para diferentes arquiteturas submarinas.

O PTX400 pode ser especificado em versões de pressão simples, pressão dupla, temperatura ou combinação pressão/temperatura, oferecendo flexibilidade para integrar múltiplas variáveis em um único ponto de medição.

Em desempenho, cobre faixas de pressão até 1035 bar (15.000 psi), temperatura de processo de -46 °C a +150 °C e exatidão melhor que ±0,025% FS, dependendo da variável e configuração selecionadas.

Com proteção IP68, capacidade para operação contínua em água salgada até 3360 metros, pressão externa de até 370 bar e opções de saída como 4–20 mA, CANbus e Modbus, o PTX400 é uma solução premium para instrumentação subsea.

Especificações Técnicas — PTX400

Descrição geral

  • Tipo: transmissor submarino para medição de pressão, temperatura ou pressão/temperatura combinadas.
  • Variantes citadas: PTX (pressão), TTX (temperatura) e PTTX (pressão/temperatura).
  • Aplicação: medições de processo diretamente em equipamentos de produção submarina.
  • Projeto: baseado nos requisitos API 6A PR2 e nível de especificação de produto PSL3.
  • Construção: totalmente soldada, para uso subsea de longa duração.

Medição de pressão

Parâmetro Especificação
Faixa de pressão Qualquer fundo de escala entre 0 e 1035 bar (15.000 psi), em referência sealed gauge ou absoluta
Proof pressure 1,5 × FS
Sobrepressão Até 1,5 × FS sem degradação de desempenho
Contenção secundária Até 1553 bar sem vazamento do meio de pressão
Compatibilidade de meio Fluidos compatíveis com conjunto totalmente soldado em Inconel 625

Medição de temperatura

Parâmetro Especificação
Faixa de medição de temperatura -46 °C a +150 °C
Tecnologia Sensor integrado de resistência de platina nas versões TTX/PTTX

Desempenho

Grandeza Especificação
Exatidão de pressão < 0,1% FS (o destaque comercial do datasheet cita melhor que ±0,025% FS)
Exatidão de temperatura 0,2% FS típica
Estabilidade de longo prazo ±0,1% FS/ano
Sensibilidade à alimentação < 0,005% FS/V

Saídas elétricas e alimentação

Item Especificação
Alimentação 9 a 36 Vdc
Tensão mínima nos terminais 9 Vdc, calculada por Vmin = Vsup − (0,02 × Rloop)
Proteção elétrica Protegido contra polaridade inversa até 38 V
Resistência de isolação > 1 GΩ a 50 Vdc
Saídas disponíveis 4–20 mA, CANbus e Modbus RS485
CANbus Perfil CiA 443 CANopen para SIIS Level 2; consumo de 0,85 W por canal

Características físicas e ambientais

Item Especificação
Temperatura de processo / fluido -46 °C a +150 °C
Faixa compensada -46 °C a +150 °C
Temperatura de armazenamento -55 °C a +70 °C
Pressão externa Até 370 bar
Profundidade / submersão IP68, submersível até 3360 mH₂O
Peso 17 kg nominal
Comprimento do nose De 60 a 300 mm com capa de proteção, ou de 13 a 300 mm sem capa

Conexões de processo e elétricas

  • Conexões de processo disponíveis:
  • 15.000 psi API 2 1/16” flange para API 6A-6BX BX152
  • 10.000 psi API 2 1/16” flange para API 6A-6BX BX152
  • 10.000 psi API 1 13/16” flange para API 6A-6BX BX151 com pressure tapping
  • Conexões elétricas: compatível com conectores subsea proprietários; o datasheet cita opções como conector proprietário subsea, M25 MKII OMNITEC ou backend JIC.

Certificações e opções

  • Marcação: CE.
  • EMC emissões: EN50081-1.
  • EMC imunidade: EN61000-6-2.
  • Opções: versões com SIL disponíveis.
  • Customização: série configurável conforme requisitos do usuário.

Para informações adicionais, verifique o documento de especificações técnicas.
