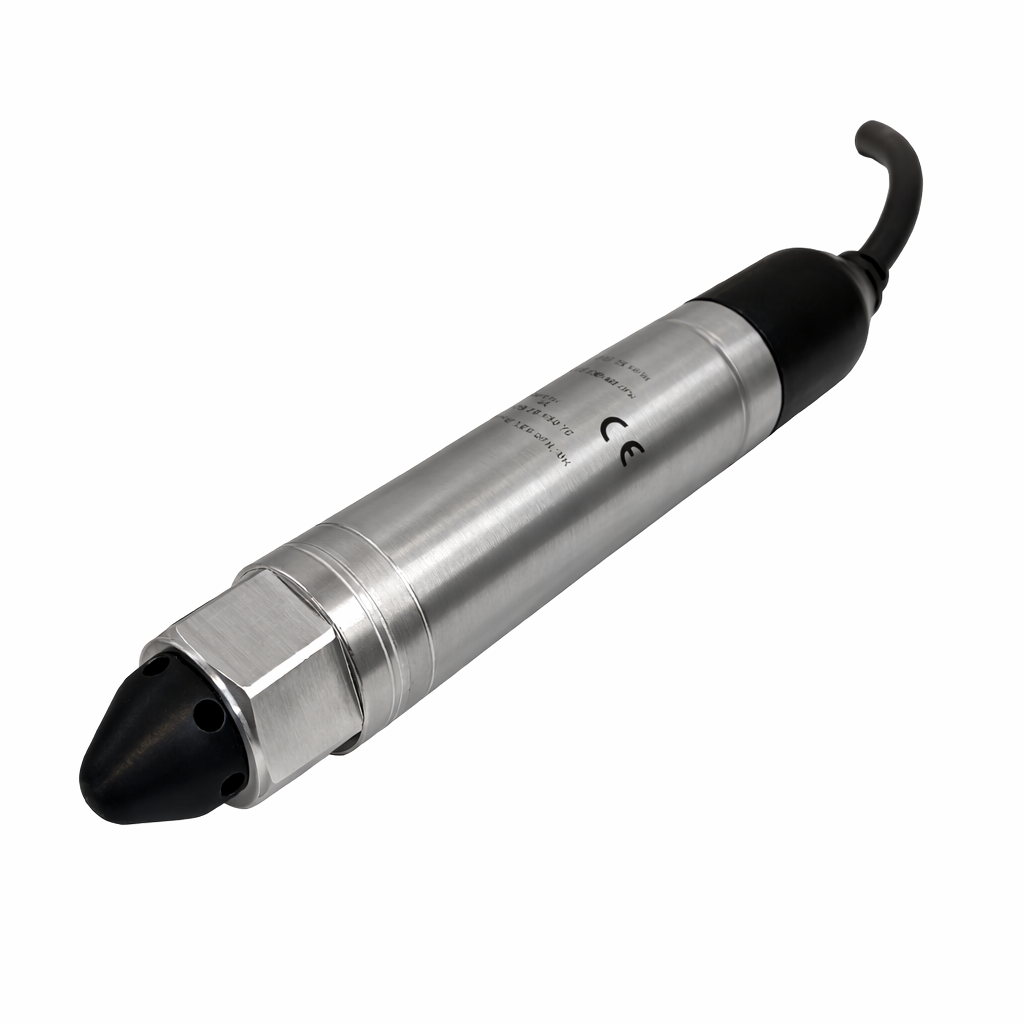

O RPS/DPS8200/8300 é um sensor/transmissor de pressão ressonante de alta exatidão desenvolvido para aplicações que exigem desempenho confiável mesmo em meios agressivos. Sua construção com isolamento do fluido de processo amplia a durabilidade e a segurança em ambientes industriais severos.
Baseado na tecnologia proprietária TERPS, o equipamento oferece um nível superior de estabilidade e precisão quando comparado a tecnologias convencionais de medição de pressão. Isso o torna uma solução indicada para processos críticos, instrumentação de alta performance e sistemas de monitoramento de longo prazo.
O sensor foi projetado para trabalhar com fluidos compatíveis com Hastelloy C276, incluindo aplicações com meios corrosivos, como água do mar e gás ácido. Essa característica aumenta sua adequação para setores como óleo e gás, pesquisa, indústria de processo e ambientes técnicos de alta exigência.
Outro destaque do RPS/DPS8200/8300 é sua flexibilidade de integração. O modelo está disponível com diferentes opções de saída, incluindo RS-232, RS-485, frequência e diodo (TTL), além de diversas conexões de pressão e configurações elétricas para adaptação à aplicação.
A linha cobre faixas de medição absolutas de 0 a 2 bar até 0 a 70 bar, permitindo atender desde medições mais sensíveis até aplicações de pressão mais elevada. O tempo de resposta inferior a 300 ms também favorece o uso em sistemas que exigem resposta rápida e repetibilidade consistente.
Em desempenho, o sensor pode atingir exatidão de até ±0,01% FS na versão aprimorada, com estabilidade de longo prazo de até ±0,01% FS por ano. A faixa de temperatura compensada pode chegar a -40 °C a +125 °C, reforçando sua robustez em campo.
Com marcação CE, conformidade RoHS e compatibilidade com requisitos EMC aplicáveis, o RPS/DPS8200/8300 combina alta exatidão, resistência química e versatilidade elétrica em uma solução avançada para medição de pressão em ambientes desafiadores.
| Parâmetro | Especificação |
|---|---|
| Tipo de medição | Pressão absoluta |
| Faixas disponíveis | 0 a 2 bar, 0 a 7 bar, 0 a 14 bar, 0 a 20 bar, 0 a 35 bar, 0 a 70 bar |
| Menor pressão calibrada | 35 mbar absoluto |
| Sobrepressão | 1,5 x FS |
| Pressão de falha do sensor | 2,0 x FS |
| Contenção de pressão | Até 70 bar para faixas até 7 bar; até 200 bar para faixas até 70 bar |
| Parâmetro | Especificação |
|---|---|
| Exatidão padrão | 0,02% FS |
| Exatidão aprimorada | 0,01% FS |
| Condições da exatidão | Inclui não linearidade, histerese, repetibilidade e erros de temperatura na faixa compensada |
| Estabilidade de longo prazo (padrão) | ±0,02% FS/ano |
| Estabilidade de longo prazo (aprimorada) | ±0,01% FS/ano |
| Sensibilidade à orientação | < 0,2 mbar/g |
| Tempo de resposta | < 300 ms para variação de 10% a 90% FS |
| Rastreabilidade | Calibração rastreável à UKAS, melhor que 100 ppm |
| Parâmetro | Especificação |
|---|---|
| Faixas compensadas disponíveis | -10 a +50 °C; -40 a +85 °C; -40 a +125 °C |
| Temperatura de armazenamento | Igual à faixa de temperatura de operação |
| Temperatura de operação | Depende da opção de conexão elétrica |
| Opção eletrônica | Alimentação | Saída | Consumo |
|---|---|---|---|
| 1 | 5 a 32 V | Frequência e diodo TTL | 3,5 mA |
| A | 5 a 32 V | RS485 | 14 mA em repouso, 32 mA máximo |
| B | 5 a 32 V | RS232 | 14 mA em repouso, 32 mA máximo |
| Parâmetro | Especificação |
|---|---|
| Sinal de frequência | Onda quadrada, 25 kHz nominal, span de 4 a 10 kHz |
| Diodo | 0,5 a 0,7 V a 25 °C, tipicamente -2 mV/°C |
| Resposta após energização (frequência/diodo) | Dentro da especificação em até 500 ms |
| Resposta após energização (RS232/RS485) | Primeira leitura estável em até 20 s |
| Proteção elétrica | Ligação incorreta entre pinos de alimentação e terra não danifica a unidade |
| Isolação | 500 Vcc |
| Parâmetro | Especificação |
|---|---|
| Tecnologia | Sensor ressonante TERPS |
| Partes molhadas | Hastelloy C276 |
| Compatibilidade do fluido | Meios compatíveis com Hastelloy C276 |
| Construção | Isolada do meio de processo, indicada para ambientes agressivos |
| Código | Descrição | Temperatura máxima de operação | Grau de proteção |
|---|---|---|---|
| 0 | Sem conector elétrico | -40 a +125 °C | – |
| 3 | Cabo de poliuretano (depth) | -40 a +80 °C | IP68 |
| 4 | Cabo Hytrel (depth) | -40 a +80 °C | IP68 |
| Parâmetro | Especificação |
|---|---|
| Vibração | DO-160E Curve W, 5 Hz a 2 kHz, até 20 gn, variação de saída < 0,2 mbar/gn |
| Choque | DO-160E, 20 gn, 11 ms, alteração de calibração desprezível |
| Umidade | MIL-STD-810D Method 507.2 Procedure III, 65 °C, 95% UR |
Para informações adicionais, verifique o documento de especificações técnicas.
