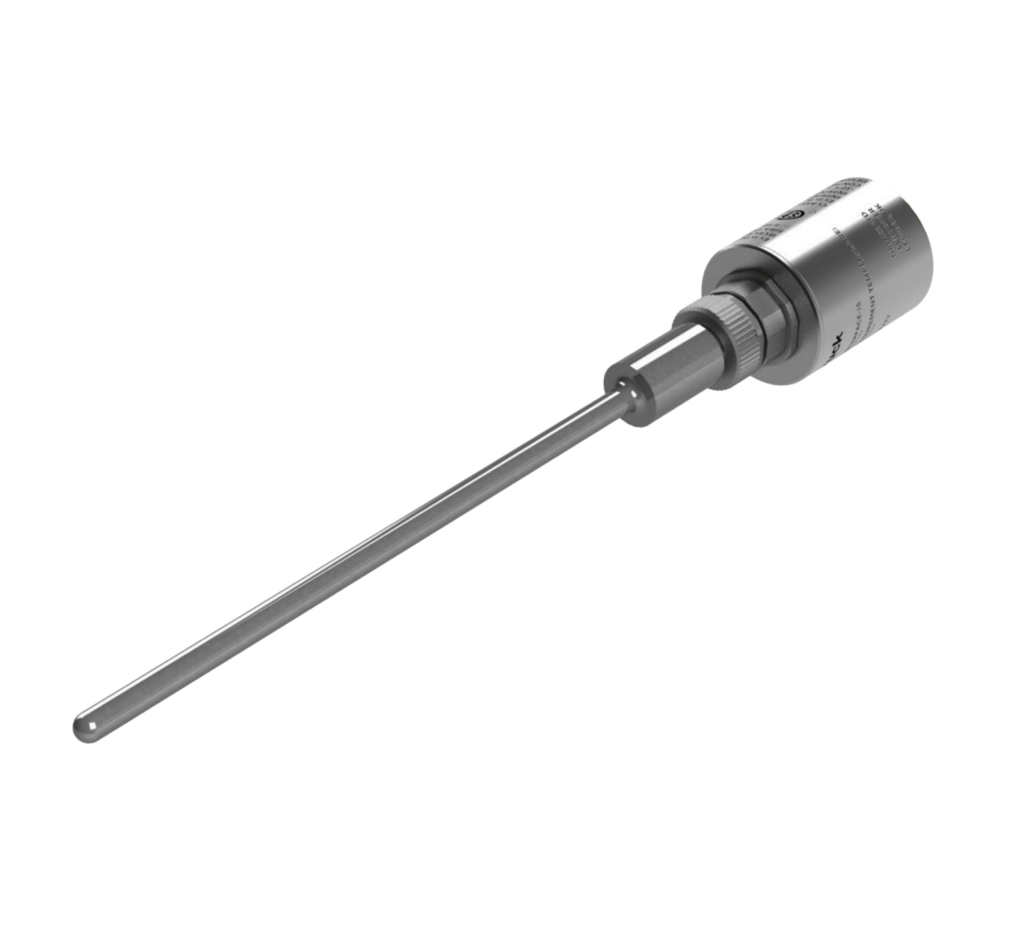

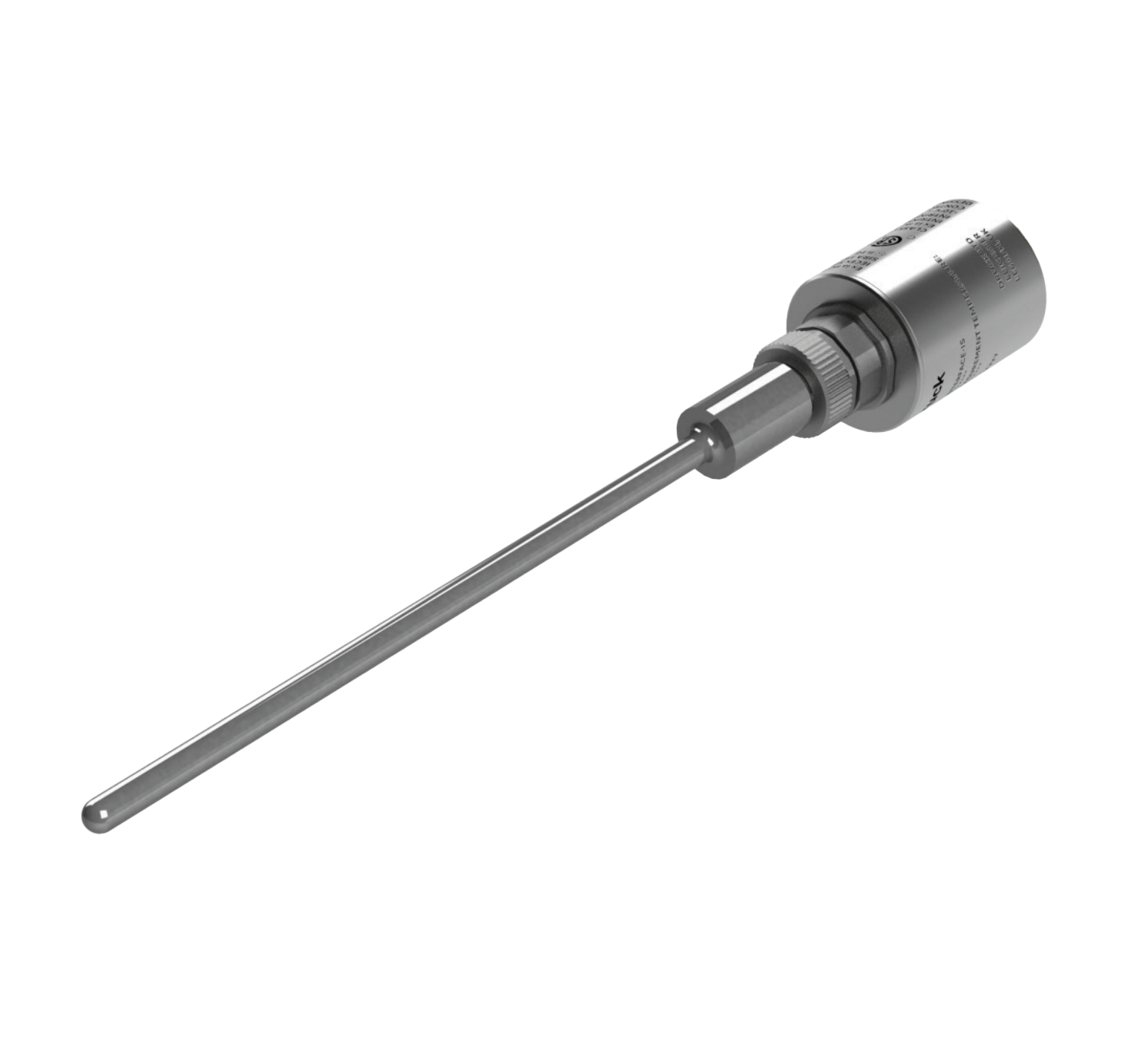

A RTD-INTERFACE é uma interface remota digital para medição de temperatura via RTD Pt100, criada para transformar instrumentos portáteis Druck compatíveis em uma solução prática e confiável de temperatura.
O conceito é simples: conecte a RTD-INTERFACE ao porto remoto/acessório do seu indicador ou calibrador e passe a medir temperatura (ou resistência) de forma plug-and-play, diretamente no display do equipamento.
Ela utiliza uma conexão M12 padrão para sondas RTD de 2, 3 ou 4 fios, facilitando a padronização em campo e a integração com diferentes tipos de sonda, inclusive cabos de extensão quando necessário.
Isso traz ganhos reais para manutenção e comissionamento: você reduz instrumentos dedicados, melhora a rastreabilidade e consegue executar verificações térmicas no mesmo workflow em que já mede pressão e sinais de processo.
Outro diferencial é a flexibilidade de aquisição: a RTD-INTERFACE pode ser adquirida como “apenas interface” (para você usar sua própria Pt100) ou em conjunto com sonda Pt100 Classe A, pronta para uso.
Em desempenho, o sistema oferece exatidão metrológica adequada para rotinas industriais, com especificações de incerteza total anual e comportamento em temperatura ambiente definidos para uso típico em campo.
Para segurança e aplicação correta, a interface foi projetada para manter as superfícies tocáveis dentro de -10 a +50 °C. Para medições fora dessa faixa, recomenda-se o uso de cabos/sondas adequados, preservando ergonomia e segurança operacional.
| Item | Especificação |
|---|---|
| Faixa de resistência (interface) | 0 a 400 Ω |
| Faixa de temperatura (com Pt100) | Equivalente a -250 a +650 °C (com sonda/cabo apropriados) |
| Temperatura do corpo (superfícies tocáveis) | -10 a +50 °C |
| Temperatura com sonda conectada diretamente | -10 a +50 °C |
| Temperatura com cabo de extensão M12 (exemplo) | -25 a +75 °C (dependente do cabo/sonda) |
| Faixa de temperatura | Incerteza (10–30 °C, 1 ano) | Observação |
|---|---|---|
| -200 a 0 °C | 0,017% Rdg + 0,1 °C | Exclui erro de calibração da Pt100 |
| 0 a 850 °C | 0,0215% Rdg + 0,1 °C | Exclui erro de calibração da Pt100 |
| Item | Dimensão |
|---|---|
| Corpo RTD-INTERFACE | Ø34 × 72 mm (comprimento) |
| Sonda IO-RTD-PRB150 (ponta) | Ø6,35 × 150 mm |
| Sonda (total) | Ø15 × 200 mm |
Para informações adicionais, verifique o documento de especificações técnicas.
