Série 1800

Série 1800

Transmissor de Nível Hidrostático em Titânio
Transmissores de nível, Transmissores de pressão
PTX-PCDR-1830_80-01-Fundo-Transparente

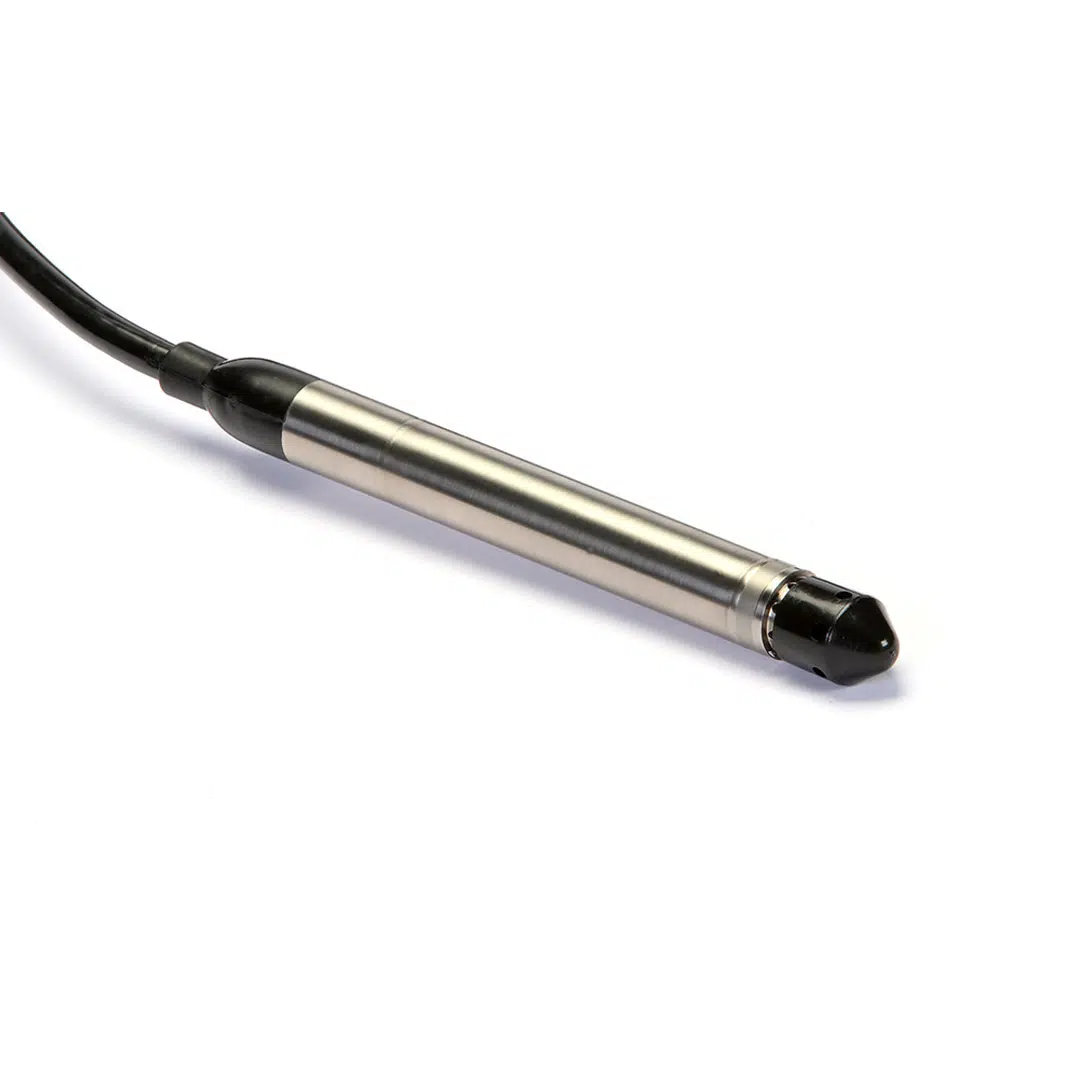

PTX1800 - A01
PTX-PCDR-1830_80-02-Fundo-Branco
A Série 1800 reúne sensores de nível por pressão hidrostática de alto desempenho, totalmente submersíveis, desenvolvidos para medições confiáveis e de longa duração em campo.Com construção em titânio soldado e diâmetro compacto de 17,5 mm, é uma solução robusta para instalações em poços, reservatórios, rios, canais e tanques, inclusive em aplicações de água potável, efluentes e ambiente marinho.

O design integra um elemento de silício microusinado em um módulo de pressão totalmente isolado do fluido, combinando estabilidade metrológica com excelente resistência mecânica e química.

Para facilitar a instalação, o cabo possui marcação de referência a cada 1 m, permitindo alinhamento rápido e repetível da profundidade. Há ainda uma linha completa de acessórios para fixação, pesos, caixas de terminação e adaptadores de teste in-situ.

A Série 1800 está disponível em dois formatos: PDCR1800 (saída em mV, ratiométrica) e PTX1800 (transmissor 4–20 mA). Assim, você escolhe entre integração direta em sistemas de aquisição ou em malhas industriais tradicionais.

As faixas cobrem de 0,75 a 600 mH₂O, com opções manométricas e absolutas, e possibilidade de especificar unidades como bar, kPa ou psi. Em exatidão, a referência é até ±0,10% FS (BSL) (com opção aprimorada).

O conjunto foi projetado para trabalho contínuo: proteção IP68 para imersão indefinida (até 700 mH₂O), cabo com cordão de tração Kevlar® e versões com cabo resistente a hidrocarbonetos, além de opções de proteção contra surtos e certificações para áreas potencialmente explosivas.

Especificações Técnicas — Série 1800

Modelos e sinais

Modelo Função Sinal / Alimentação
PDCR1800 Transdutor submersível (saída em mV) Excitação nominal: 10 V @ 5 mA (ratiométrico, 2,5 a 12 V)
PTX1800 Transmissor submersível 4–20 mA; alimentação 9 a 30 V

Faixas de pressão (nível hidrostático)

  • PDCR1800: 0,75; 1,5 mH2O manométrico; 3,5; 7; 10; 15; 20; 35; 50; 70; 100; 150; 200; 350; 600 mH2O (manométrico e absoluto).
  • PTX1800: qualquer fundo de escala (zero-based FS) de 0,75 a 600 mH2O manométrico e de 3,5 a 600 mH2O absoluto.
  • Unidades alternativas: podem ser especificadas (ex.: ftH2O, inH2O, bar, mbar, kPa, kg/cm², psi).

Desempenho metrológico

Parâmetro Especificação
Exatidão (NLH + histerese + repetibilidade) ±0,10% FS (BSL) máx. (Standard); ±0,06% FS (BSL) máx. (Opção D)*
Estabilidade de longo prazo ±0,1% FS/ano
Faixa de temperatura de operação -20 a +60 °C
Faixa de temperatura compensada -2 a +30 °C
Efeito de temperatura (TEB) ±0,3% FS (≥ 3,5 mH2O); ±0,6% FS (< 3,5 mH2O)

*Para 1 mH2O e abaixo, a Opção D é ±0,08% FS (BSL) máx.

Sobrepressão e contenção

Item Especificação
Sobrepressão (sem efeito relevante na calibração) 8× (até 1,5 mH2O); 6× (>1,5 a 3,5 mH2O); 4× (>3,5 mH2O; máx. 1400 mH2O)
Contenção de pressão 10× (até 3,5 mH2O man.); 6× (>3,5 mH2O man.; máx. 1400 mH2O); 200 bar (faixas absolutas)

Sinais e características elétricas

Modelo Saída Observações
PDCR 1800 25 mV (0,75 mH2O); 50 mV (1,5 e 3,5 mH2O); 100 mV (≥ 7 mH2O) Impedância de saída: 2 kΩ (nom.); modo comum tip. +3,5 a +9 V
PTX 1800 4–20 mA proporcional (0 a FS) Tempo recomendado antes de amostrar: 30 ms (PDCR: 10 ms)

Construção, cabos e proteção

  • Corpo: titânio, totalmente soldado; diâmetro 17,5 mm.
  • Imersão: IP68 para imersão indefinida até 700 mH2O.
  • Cabos ventilados: poliuretano (1830) ou Hytrel® 6108 resistente a hidrocarbonetos (1840), com cordão Kevlar® (carga nominal 54 kg).
  • Comprimento de cabo: sob especificação em incrementos de 1 m (até 500 m para PTX 1800; até 100 m para PDCR 1800; restrições adicionais para versões Ex).

Compatibilidade com meios

  • Compatível com fluidos que não ataquem: titânio (corpo), acetil (nariz) e cabos em poliuretano/Hytrel®.
  • Restrição: não indicado para meios com concentração de oxigênio > 21% ou agentes fortemente oxidantes.

Opções, certificações e acessórios (resumo)

  • Opção B / B1: versões intrinsecamente seguras (ATEX/IECEx/UKEX; e FM US IS), para uso com barreiras Ex ia.
  • Opção (PTX): proteção contra surtos (Lightning Surge Arrestor) conforme IEC 61000-4-5 (Nível 4).
  • Opção C (PTX e alguns PDCR): conexão de pressão soldada alternativa (ex.: G1/4, 1/4 NPT, M12x1, etc.).
  • Acessórios: caixa de terminação, pesos de lastro, sistema de fixação do cabo e adaptadores de calibração in-situ, entre outros.

Para informações adicionais, verifique o documento de especificações técnicas.
