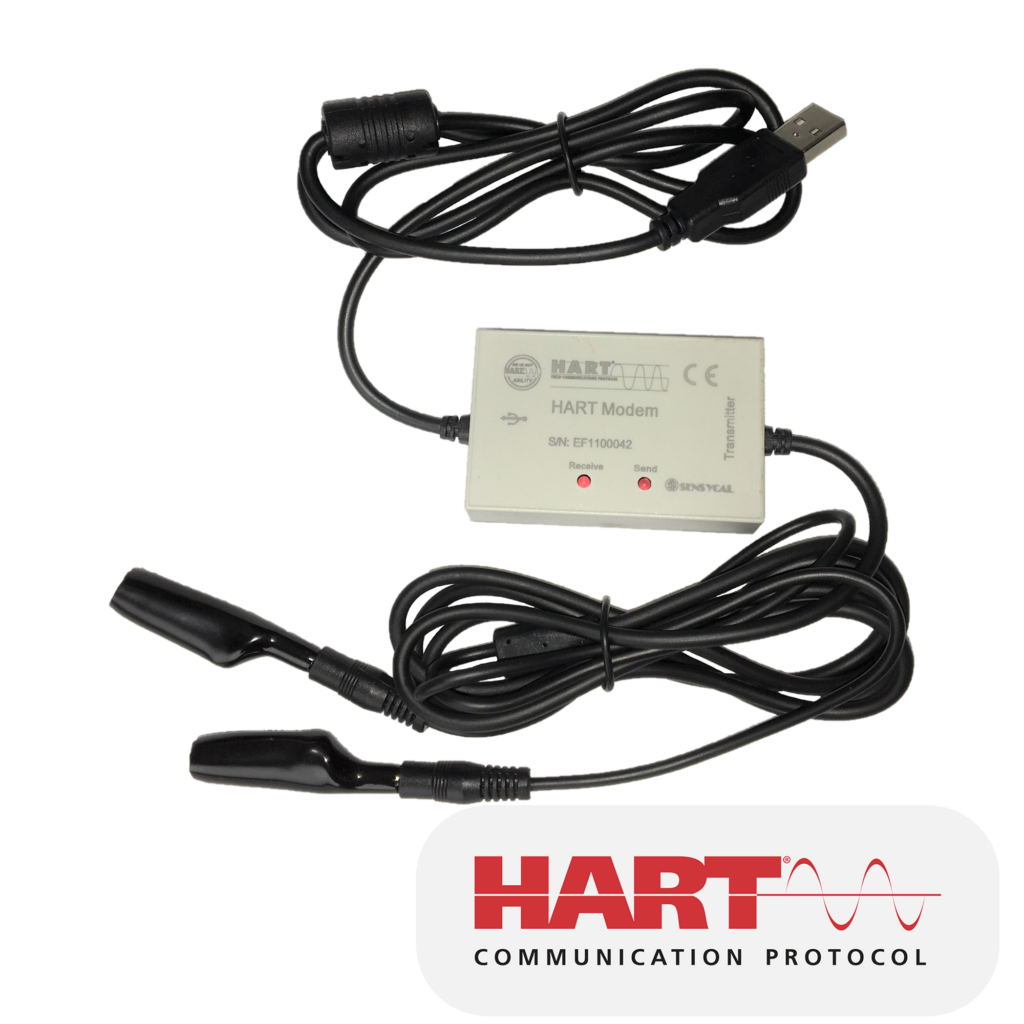

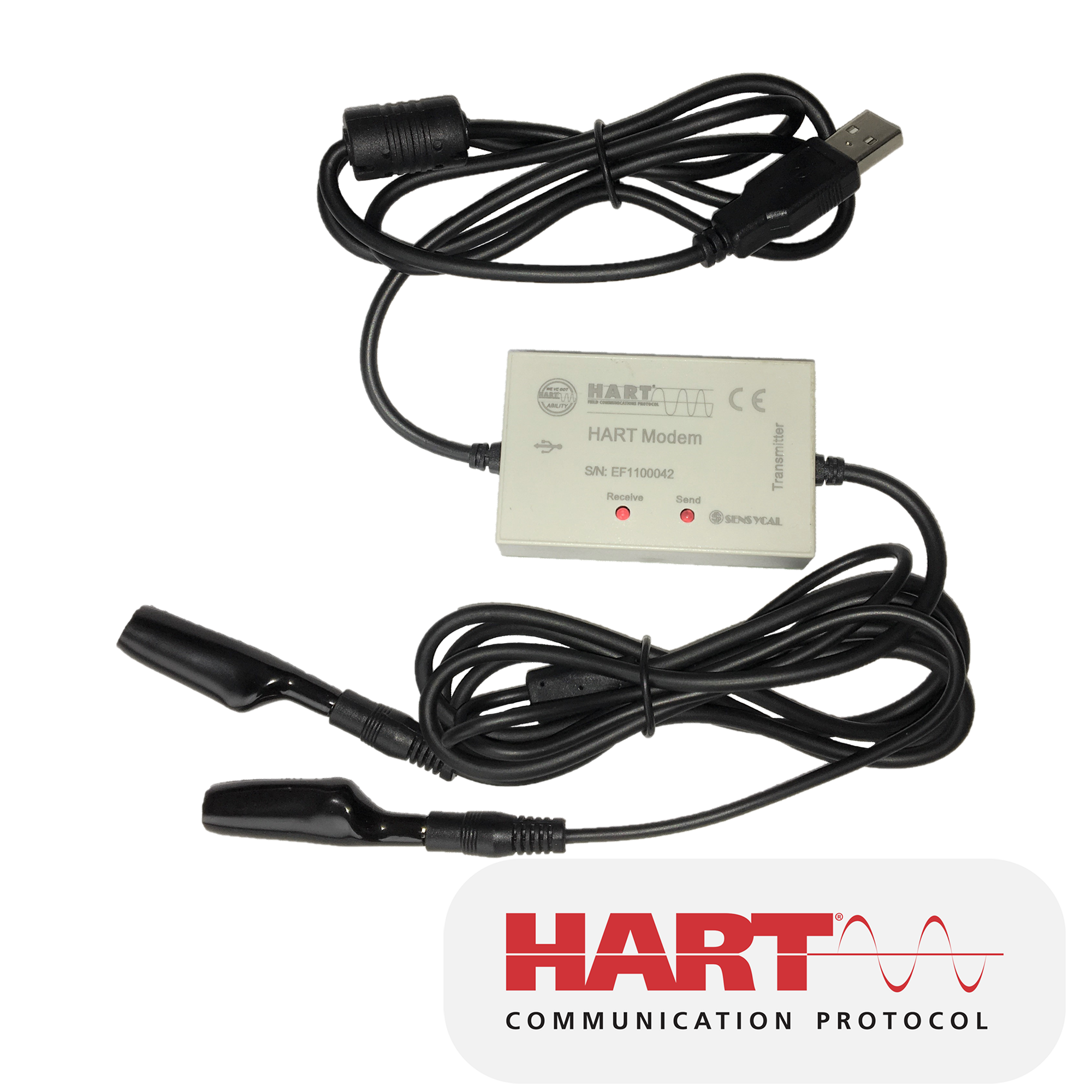

A interface HART SHI100 da Sensycal é ideal para configuração e monitoração fácil e rápida de instrumentos HART através de computadores e softwares de configuração.
A SHI100 possui um conector USB tipo A através do qual ela permite a comunicação entre um computador e um instrumento HART. Além disso, ela possui isolação galvânica de 1500 Vac entre o loop HART e a conexão USB, protegendo os seus equipamentos e o seu computador.
Duas LEDs vermelhas indicam o recebimento e transmissão de dados, permitindo que você realize diagnósticos rápidos sobre a comunicação com um instrumento HART.
HART
Versões suportadas: HART 4, HART 5, HART 6, HART 7
Meio físico suportado: HART FSK (Bell 202)
Resistor 250 Ω: Não incluso
Isolação Galvânica
1500 Vac entre loop HART e conector USB
Indicadores LED
• 1x indicador de transmissão de dados (SEND)
• 1x indicador de recebimento de dados (RECEIVE)
Conectores
• Conector PC USB (tipo A) macho
• Conector loop HART 2x plugs banana com garras jacaré (não polarizados)
Condições de ambiente
Temperatura de operação: 0 °C … +60 °C (32 °F … 140 °F)
Temperatura de armazenamento: -10 °C … +70 °C (14 °F … 158 °F)
Umidade relativa (RH): 0% a 90% sem condensação
Características Físicas
Dimensões do invólucro (A x L x P): 45 mm x 69 mm x 18 mm
Comprimento do cabo (ponta-a-ponta): 2 m
Alimentação
5 V (via PC)
Softwares Compatíveis
• PACTware®, FieldCare®, PRM®, e outros FDT Frame
Applications
• Sharp S10, CONF401® e outros aplicativos HART
Host genéricos
