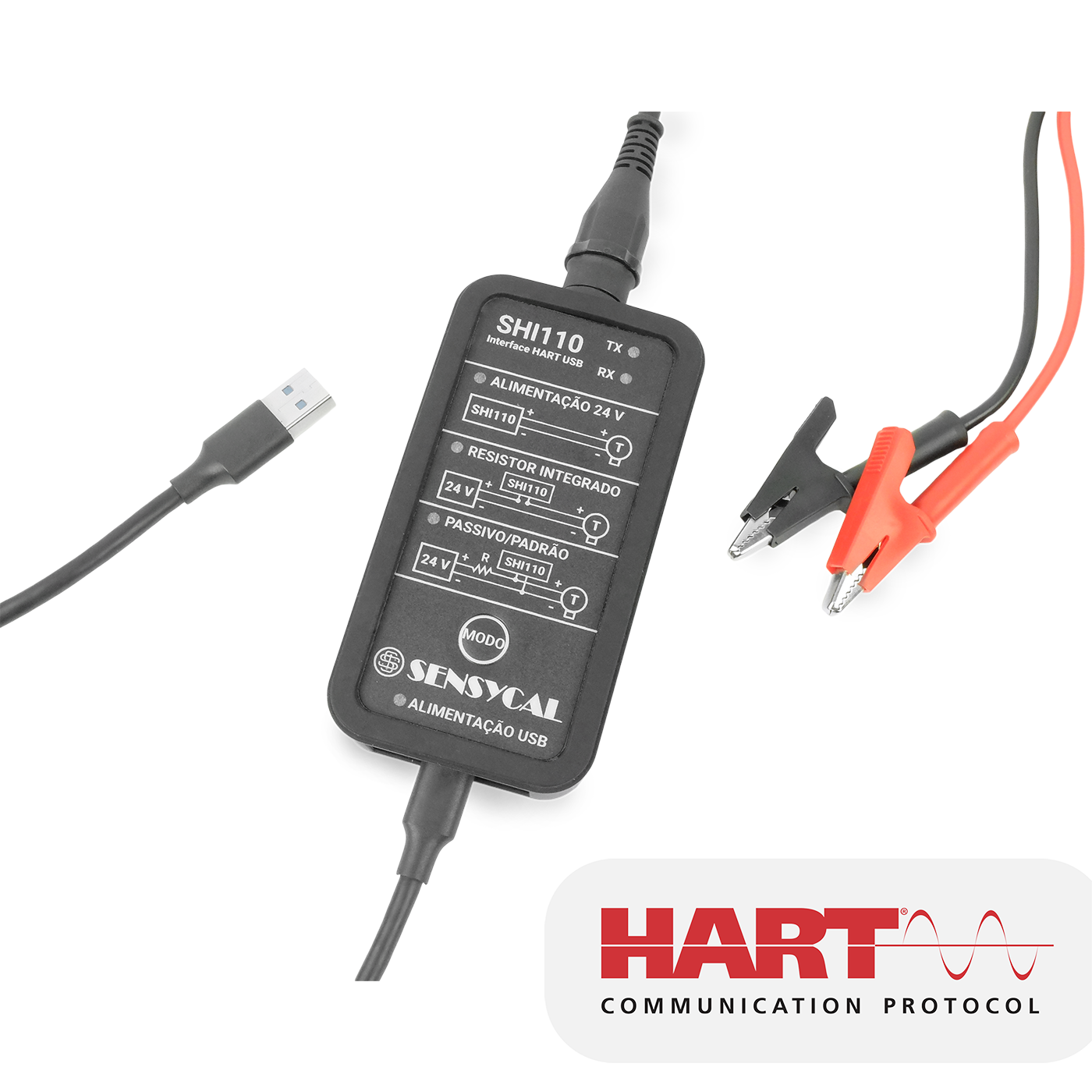

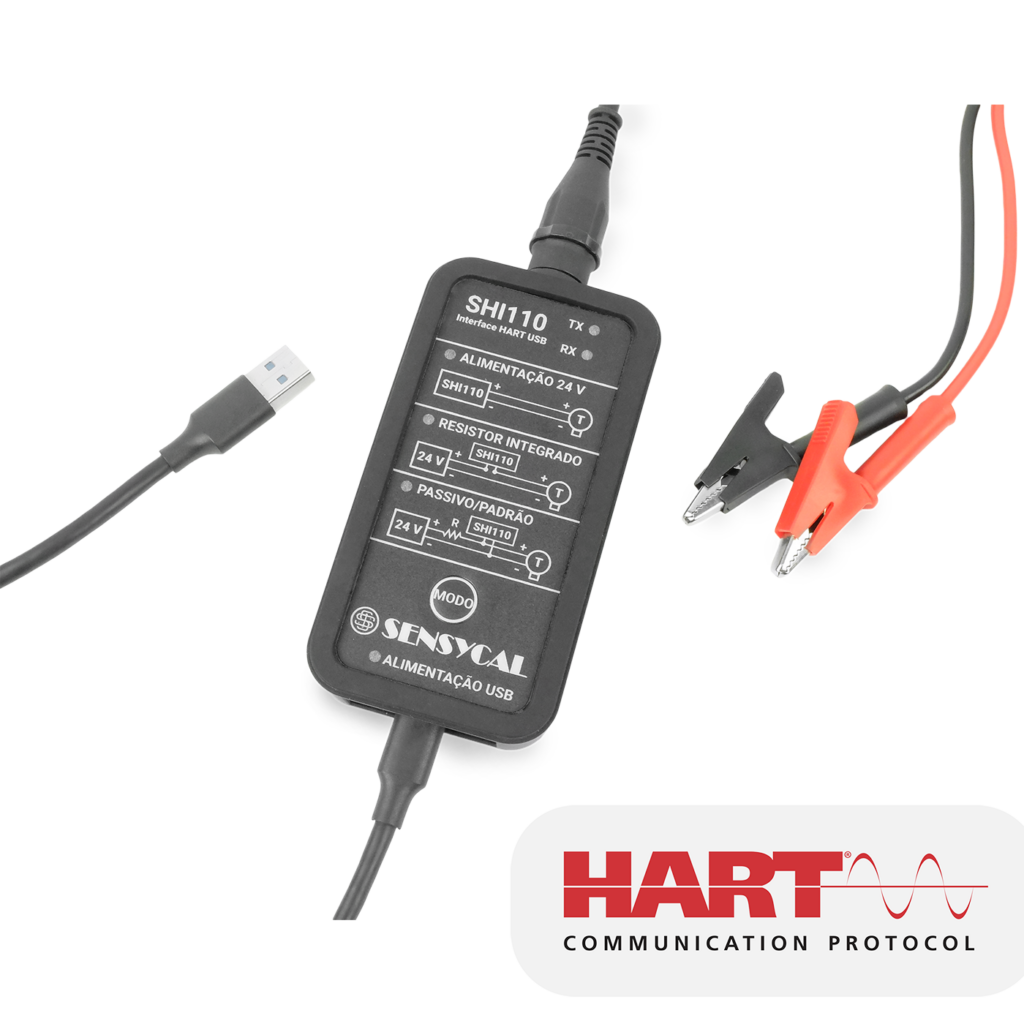

A interface HART SHI110 da Sensycal é ideal para configuração e monitoração fácil e rápida de instrumentos HART através de computadores e softwares de comunicação HART.
A SHI110 possui um conector USB tipo C fêmea e um cabo USB tipo C para USB tipo A através do qual permite a comunicação entre um computador e um instrumento HART. Ela conta com três modos de operação diferentes, incluindo o modo “ativo”, no qual a interface gera alimentação 24 V para alimentação do instrumento HART, não necessitando de uma fonte externa para se comunicar com o equipamento. Além disso, ela possui os modos “passivo” e “resistor integrado”, no qual a SHI110 conta com isolação galvânica de 1500 V ac entre a malha/loop HART e a conexão USB, protegendo os seus instrumentos de campo e o seu computador.
Duas LEDs indicam o recebimento e transmissão de dados, permitindo que você realize diagnósticos rápidos sobre a comunicação com um instrumento HART. Além disso, a interface HART SHI110 foi desenvolvida com proteção contra curtos-circuitos e limitação automática de corrente no modo “ativo”, garantindo segurança adicional no seu uso.
Versões HART suportadas
Especificações: HART 4, HART 5, HART 6, HART 7
Meio físico suportado
HART FSK (Bell 202)
Resistor HART
Resistor interno de 250 Ohms incluso nos modos ‘resistor integrado’ e ‘ativo’
Consumo de corrente
15 mA em 5 V sem saída de alimentação; 250 mA em 5 V com saída de alimentação @ 20 mA
Saída de alimentação
24 V ± 10 % @ 4 mA (resistor interno de 250 Ohms);
Corrente de saída máxima de 40 mA (com proteção contra curtos-circuitos e limitação automática de corrente)
Isolação galvânica
1500 Vac entre loop HART e conector USB (apenas nos modos ‘passivo’ e ‘resistor integrado’)
Indicadores LED
1x indicador de transmissão de dados (TX)
1x indicador de recebimento de dados (RX)
1x indicador de estado de alimentação USB (ALIMENTAÇÃO USB)
3x indicador de modo de operação
Temperatura de operação
0 … 60 °C (32 … 140 °F)
Temperatura de armazenamento
-10 … 70 °C (14 … 158 °F)
Umidade relativa
0 … 90 % sem condensação
Dimensões do invólucro (AxLxP)
115 mm x 54 mm x 21 mm
Comprimento dos cabos USB padrão
1,0 m
Comprimento dos cabos BNC padrão
1,2 m
Comprimento total dos cabos
2,2 m
Grau de proteção
IP40
Conector USB
USB tipo C fêmea
Conector para loop/malha HART
BNC tipo fêmea
