O transmissor de pressão SPT10V da Sensycal é um instrumento de medição em formato miniatura, projetado para integrar processos industriais que exigem leituras de pressão precisas e confiáveis com saída analógica em tensão.
O SPT10V conta com um sensor de pressão piezoresistivo em silício do tipo MEMS (Sistema Micro-Eletromecânico), que combina ótima exatidão, alta estabilidade e excelente resposta dinâmica em uma estrutura compacta e durável.
Sua versatilidade permite a medição de pressão manométrica ou absoluta em líquidos, vapores e gases, sendo também indicado para medição de nível em tanques fechados nos mais variados segmentos industriais.

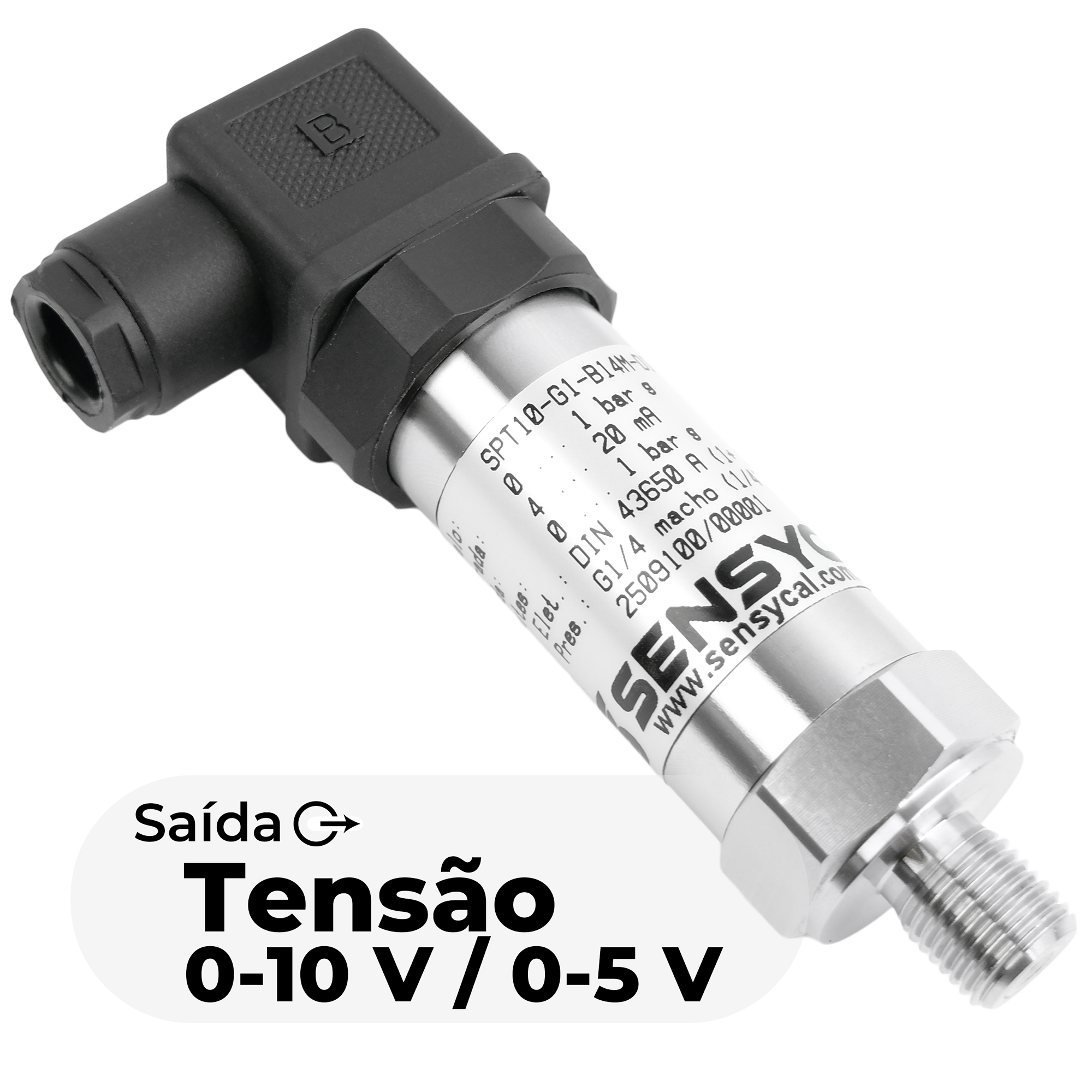

A saída analógica em tensão de 0 a 10 V ou 0 a 5 V a 3 fios, é gerada por um circuito eletrônico digital com compensação de temperatura, que reduz os efeitos da variação térmica do ambiente ou do processo sobre a exatidão da medição.
O equipamento conta ainda com proteções robustas contra inversão de polaridade da alimentação, curto-circuito permanente e descargas eletrostáticas de até 2000 V, ampliando a confiabilidade do transmissor em condições operacionais adversas.

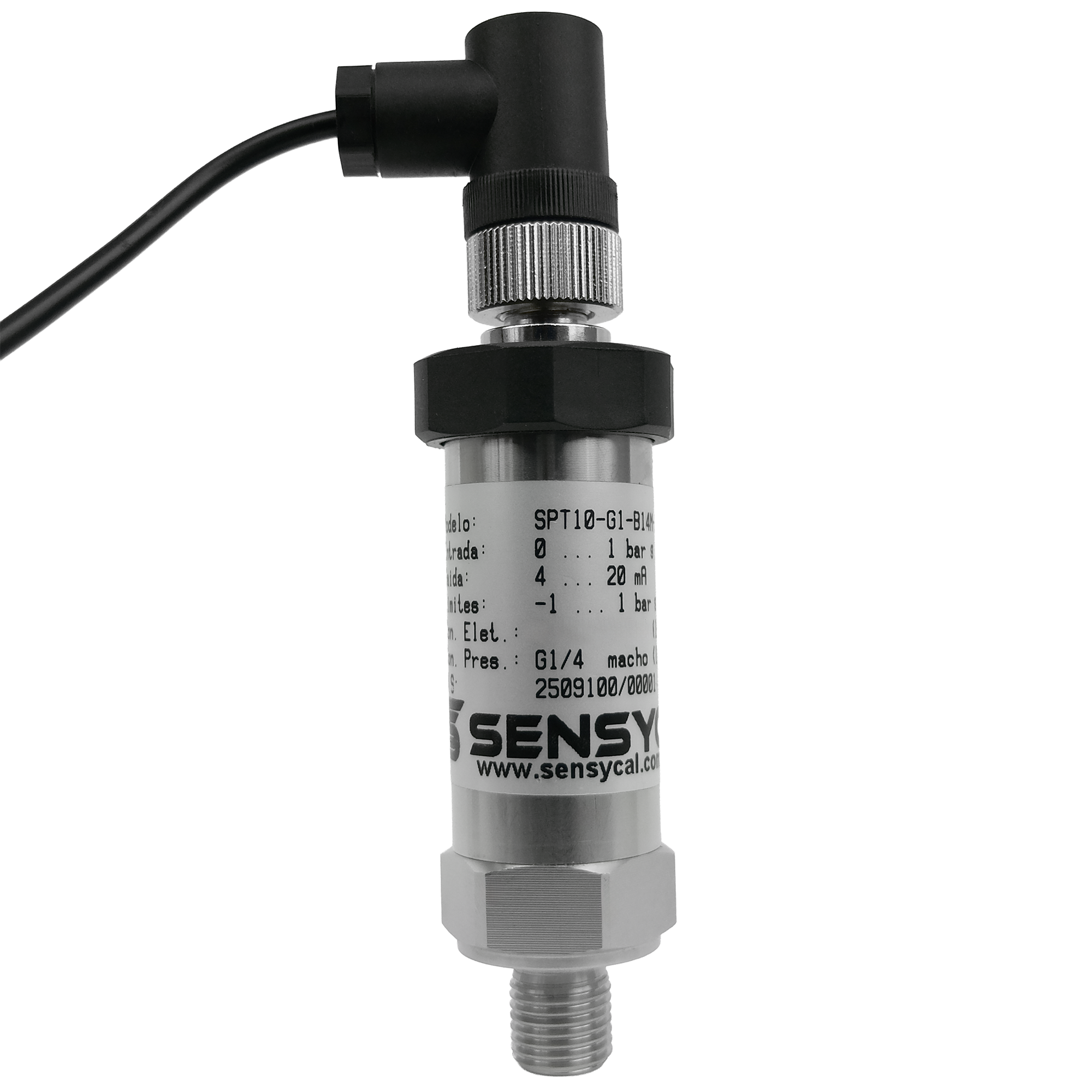

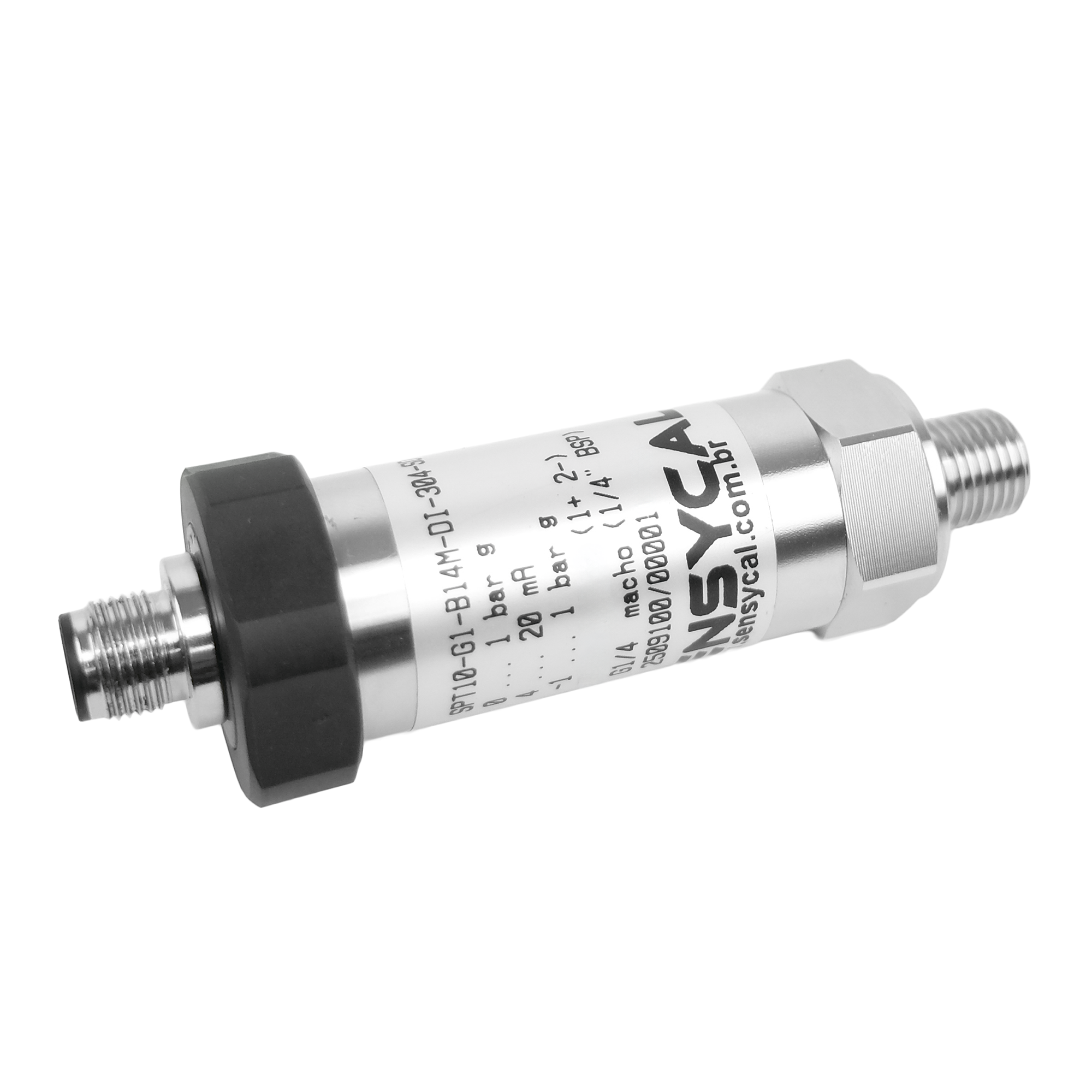

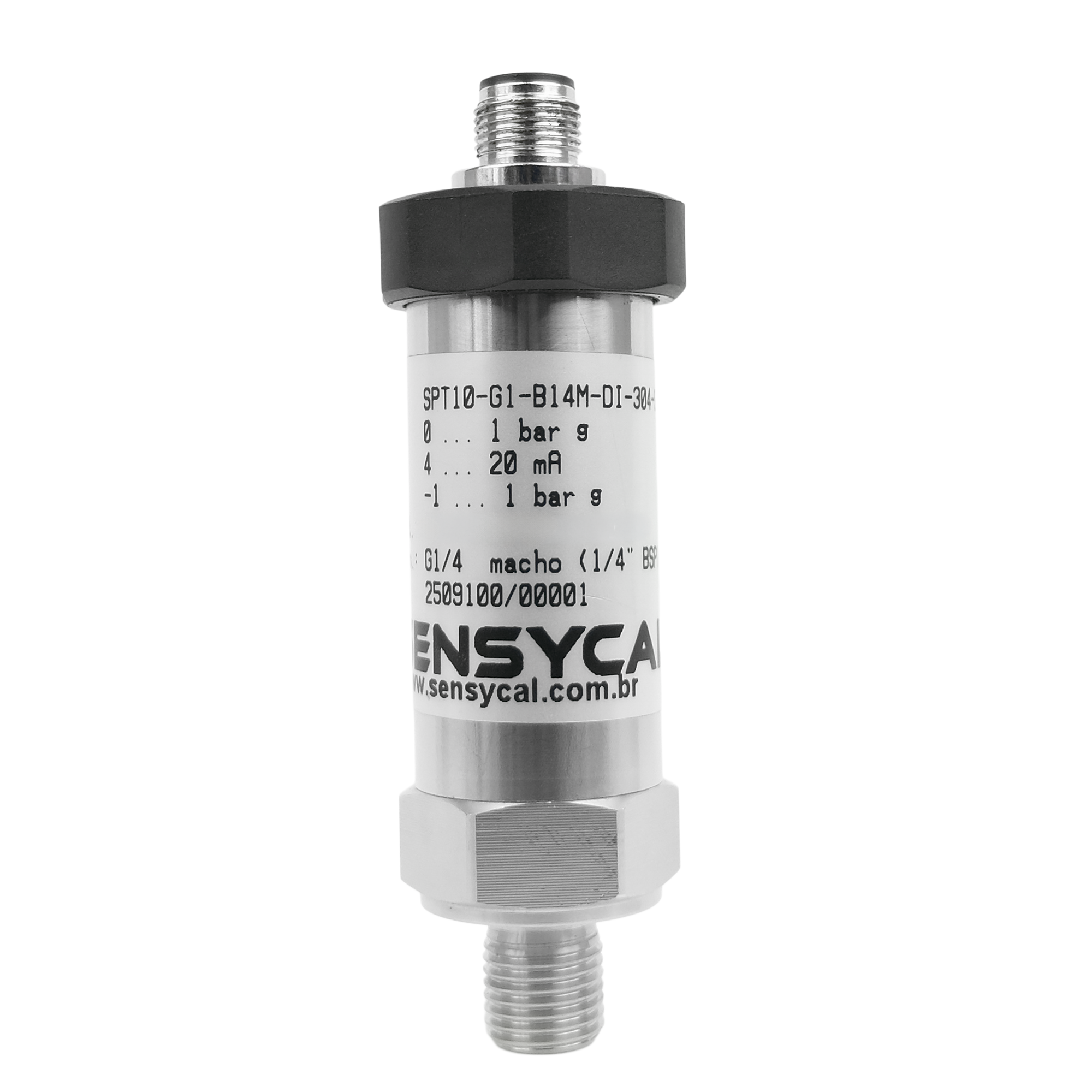

Construído em aço inoxidável SAE/AISI 304 ou 316L, o SPT10V está disponível com conexão elétrica DIN 43650 Form A com grau de proteção IP65 ou M12x1 macho de 4 pinos com grau IP67, adaptando-se a diferentes padrões de instalação.
Entre seus principais números de desempenho destacam-se a exatidão de ± 0,25% do fundo de escala, rangeabilidade de até 4:1, estabilidade de ± 0,2% FE/ano, tempo de resposta inferior a 100 ms e faixa de operação de -25 °C a 100 °C.
Fabricado pela Sensycal sob rigorosos critérios de qualidade conforme a certificação ISO 9001:2015, o SPT10V se apresenta como uma solução compacta, robusta e econômica para aplicações em instrumentação industrial de pressão.
| Exatidão | ± 0,25% FE (fundo de escala) |
| Sobrepressão | Até 2 x FE |
| Rangeabilidade (turndown) | Até 4:1 |
| Influência da temperatura | Até ± 0,005% FE / °C |
| Estabilidade | ± 0,2% FE / ano |
| Influência da tensão de alimentação | ± 0,01% FE / V |
| Tempo de resposta | ≤ 100 ms |
| Tensão de alimentação | 9 … 33 Vcc |
| Sinal de saída | 0 … 10 V / 0 … 5 V (a 3 fios) |
| Proteção contra polaridade reversa | Sim |
| Proteção contra curto-circuito | Permanente |
| Proteção contra descarga eletrostática | Até 2000 V |
| Código | Tipo de conexão | Grau de proteção |
|---|---|---|
| DI | DIN 43650 (EN 175301-803) Form A | IP65 |
| M1 | M12x1 macho 4 pinos | IP67 |
| Material do invólucro metálico | Aço inox SAE/AISI 304 ou 316L |
| Material da conexão de pressão | Aço inox SAE/AISI 304 ou 316L |
| Material do conector DIN 43650 | Plástico ABS |
| Material do conector M12x1 | Plástico ABS e aço inox SAE/AISI 304 |
| Peso aproximado | 0,85 kg (sem suporte de fixação) |
| Temperatura de operação | -25 … 100 °C |
| Temperatura de armazenamento | -40 … 120 °C |
| Umidade relativa | 1 … 98% sem condensação |
Fabricado em conformidade com a certificação ISO 9001:2015 da Sensycal Instrumentos e Sistemas.
Para informações adicionais, verifique o documento de especificações técnicas.
