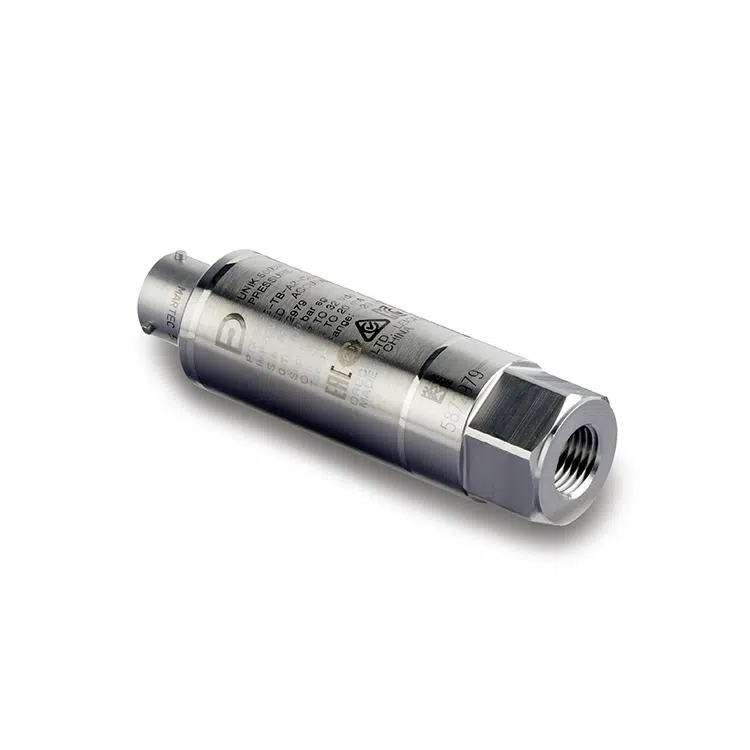

O UNIK5000H é um sensor/transmissor de pressão configurável da Druck, desenvolvido especificamente para aplicações com hidrogênio. Ele parte da plataforma UNIK5000 — amplamente utilizada na indústria — e adiciona compatibilidade com H2 para manter precisão e estabilidade em um meio desafiador.
Em sistemas com hidrogênio, os principais desafios são a permeação e a fragilização (embrittlement) do material. Para enfrentar isso, o UNIK5000H utiliza construção em aço inox 316L e um revestimento barreira otimizado que limita a permeação, mantendo desempenho mesmo na presença de impurezas.
O resultado é um sensor robusto para medição de pressão em infraestrutura de hidrogênio: compressores, armazenagem, distribuição, bancos de teste e equipamentos de processo. A plataforma também é indicada quando se busca alta confiabilidade em ciclos de carga e condições ambientais severas.
Como “sob medida”, o UNIK5000H é montado a partir de componentes padrão. Você escolhe faixa de pressão, referência (manométrica, absoluta ou manométrica selada), tipo de saída e opções de conexão elétrica e de processo. Isso reduz prazo e custo quando comparado a projetos especiais.
Em integração, há diversas opções de saída: mV, 4–20 mA, 0–5 V, 0–10 V e versões de tensão configurável. Assim, ele se adapta tanto a instrumentação clássica quanto a eletrônica embarcada.
Em faixa de medição, cobre desde 700 mbar até 700 bar, com alta capacidade de sobrepressão e temperatura de operação ampla (dependendo da configuração) de até -55 a +125 °C.
Para aplicações dinâmicas, o UNIK5000H oferece resposta em frequência até 3,5 kHz, ajudando a capturar variações rápidas de pressão. A exatidão pode chegar a ±0,04% FS (BSL), conforme seleção de desempenho.
Em resumo, o UNIK5000H é uma solução de pressão otimizada para H2, configurável e pronta para projetos que exigem desempenho metrológico, robustez e compatibilidade com normas do ecossistema de hidrogênio.
| Referência | Faixas disponíveis |
|---|---|
| Manométrico (gauge) | Qualquer faixa zero-based de 700 mbar a 70 bar |
| Manométrico selado | Qualquer faixa zero-based de 10 a 700 bar |
| Absoluto | Qualquer faixa zero-based de 700 mbar a 700 bar |
| Faixas não zero-based | Disponíveis sob consulta (especialmente para manométrico) |
| Parâmetro | Especificação |
|---|---|
| Sobrepressão | 4× FS (até 200 bar para faixas ≤ 70 bar; até 1200 bar para faixas > 70 bar) |
| Pressão de contenção | 6× FS (máx. 200 bar) para faixas até 70 bar g; 200 bar para faixas até 70 bar abs; 1200 bar para faixas acima de 70 bar |
| Restrição | 600 bar para conectores de processo RA e RF |
| Opção | Tipo de saída | Alimentação típica | Consumo típico |
|---|---|---|---|
| 0 / 1 | mV (passivo / linearizado) | 2,5–12 V / 7–12 V | <2 mA / <3 mA |
| 2 | 4–20 mA (2 fios) | 7–28 V (até 32 V fora de área classificada) | <30 mA |
| 3 / 4 | 0–5 V (4 fios / 3 fios) | 7–16 V (até 32 V fora de área classificada) | <3 mA |
| 6 | 0–10 V (4 fios) | 12–16 V (até 32 V fora de área classificada) | <3 mA |
| 7 | 0,5–4,5 V ratiométrico (3 fios) | 5,0 ±0,5 V | <3 mA |
| 5 / 8 / 9 | Tensão configurável (3 fios / 4 fios / 3 fios) | 7–36 V | <3 mA (opt.5) / <20 mA @7 V decrescendo para <5 mA @32 V (opt.8/9) |
| Código | Descrição | Temp. máx. | IP | Ajuste zero/span |
|---|---|---|---|---|
| 1 | Cable gland | +80 °C | IP65 | Não |
| 2 | Raychem cable | +125 °C | IP65 | Não |
| 6/E | Bayonet MIL-C-26482 | +125 °C | IP67 | Não |
| 7 | DIN 43650 Form A (demountable) | +80 °C | IP65 | Sim |
| A/F | Bayonet MIL-C-26482 (demountable) | +125 °C | IP65 | Sim |
| C | 1/2 NPT conduit | +80 °C | IP65 | Não |
| D | Micro DIN | +80 °C | IP65 | Não |
| G | M12x1 4-pin | +125 °C | IP67 | Não |
| K | Zero halogen cable (demountable) | +80 °C | IP65 | Sim |
| R | M20 x 1.5 inline (demountable) | +80 °C | IP65* | Sim |
Para informações adicionais, verifique o documento de especificações técnicas
