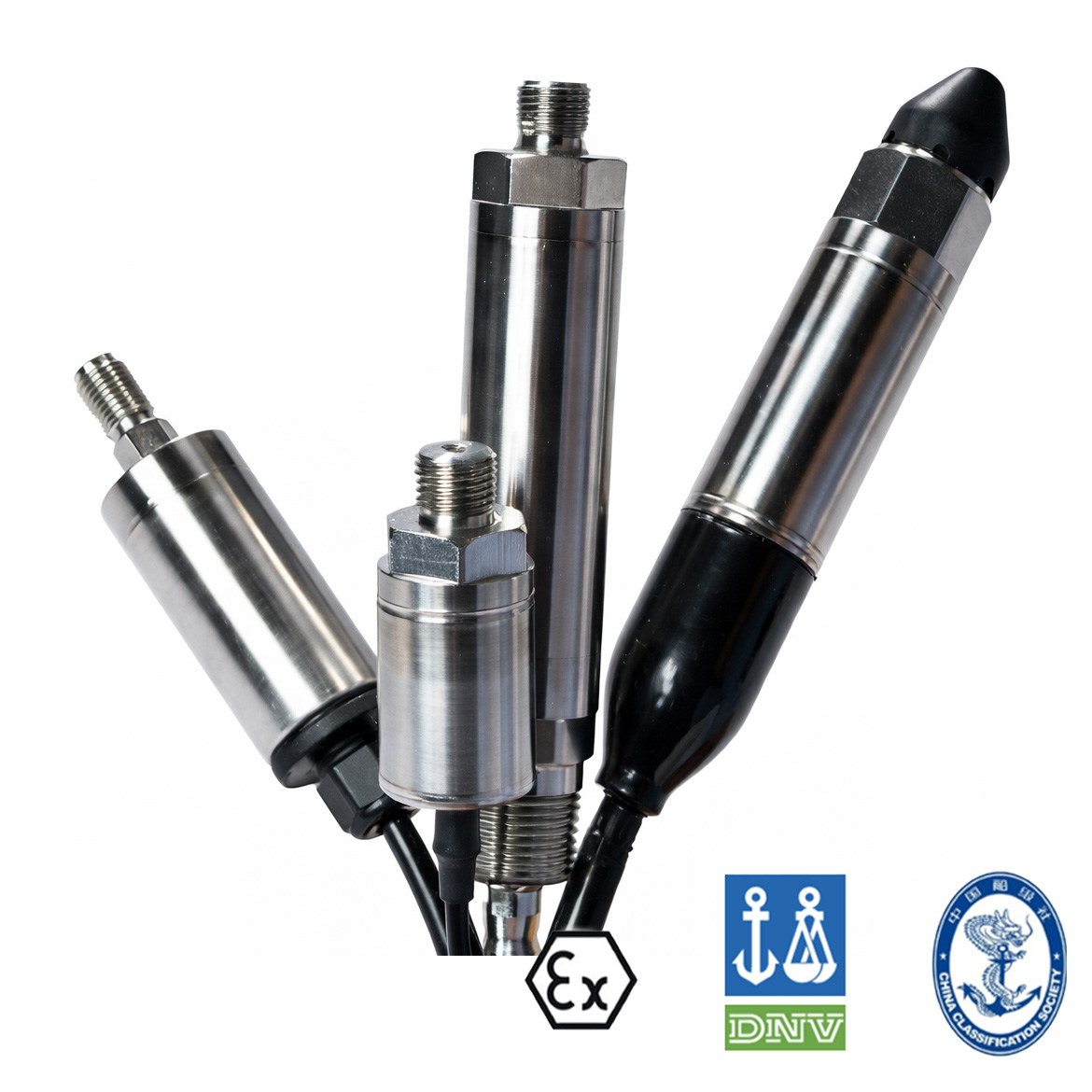

O UNIK5600/5700 Marine é uma plataforma de sensoriamento de pressão certificada para aplicações marítimas, desenvolvida para operar com alta confiabilidade a bordo de embarcações e em ambientes com exigências regulatórias específicas.
Com aprovação marítima, a plataforma atende padrões internacionais e requisitos típicos de “marine law”, além de poder incorporar certificações para áreas classificadas por segurança intrínseca. Isso amplia o uso em navios, sistemas auxiliares e instrumentação embarcada.
A construção utiliza tecnologia de silício Druck e eletrônica analógica, entregando desempenho de referência em estabilidade, baixo consumo e alta resposta em frequência. É uma solução indicada quando o processo exige leitura rápida e repetível.
O conceito da arquitetura é configurável: você monta o sensor conforme a necessidade, escolhendo faixa, referência de pressão, material do corpo e conexões mecânicas e elétricas. Assim, o UNIK5600/5700 Marine se adapta a diferentes pontos de medição a bordo sem comprometer prazos.

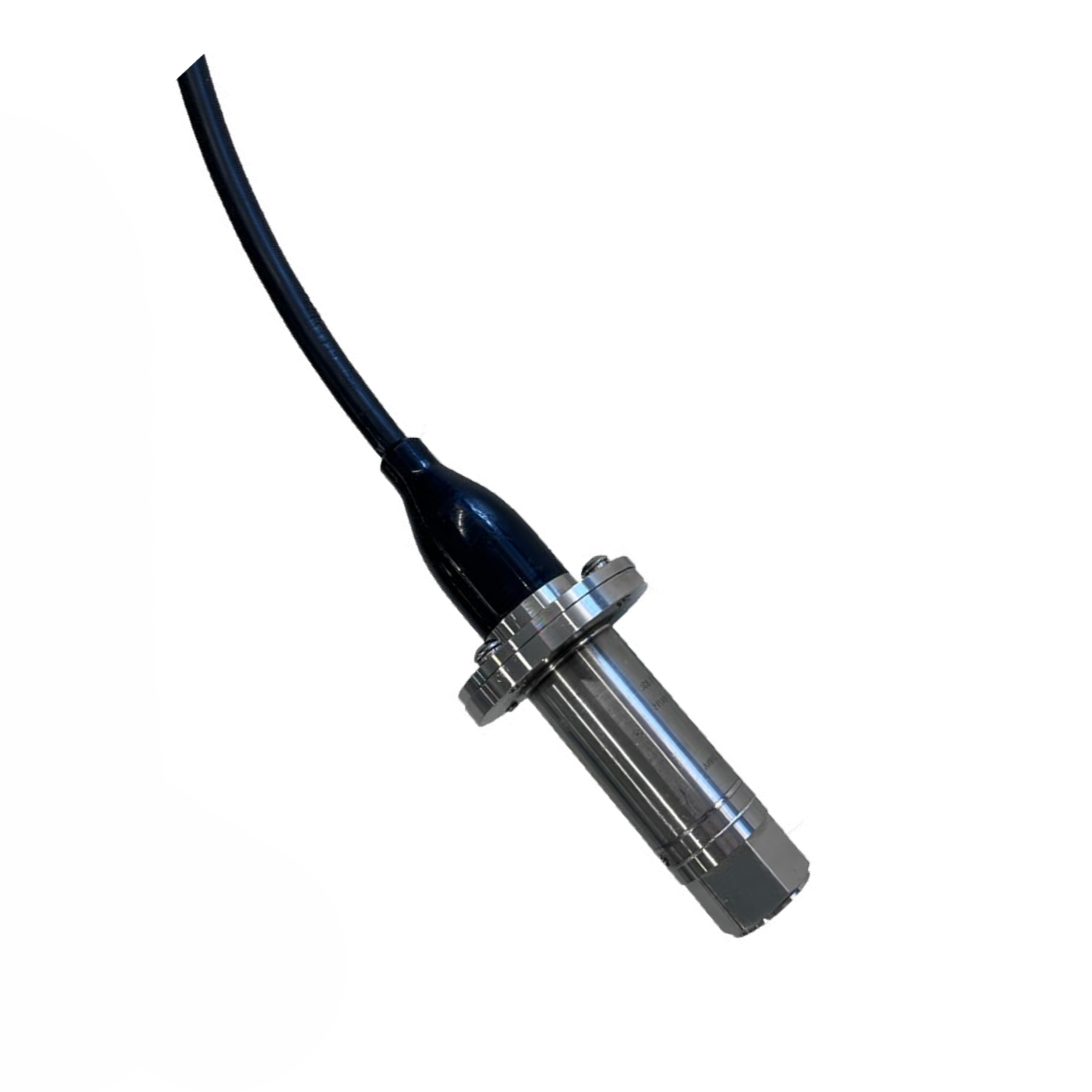

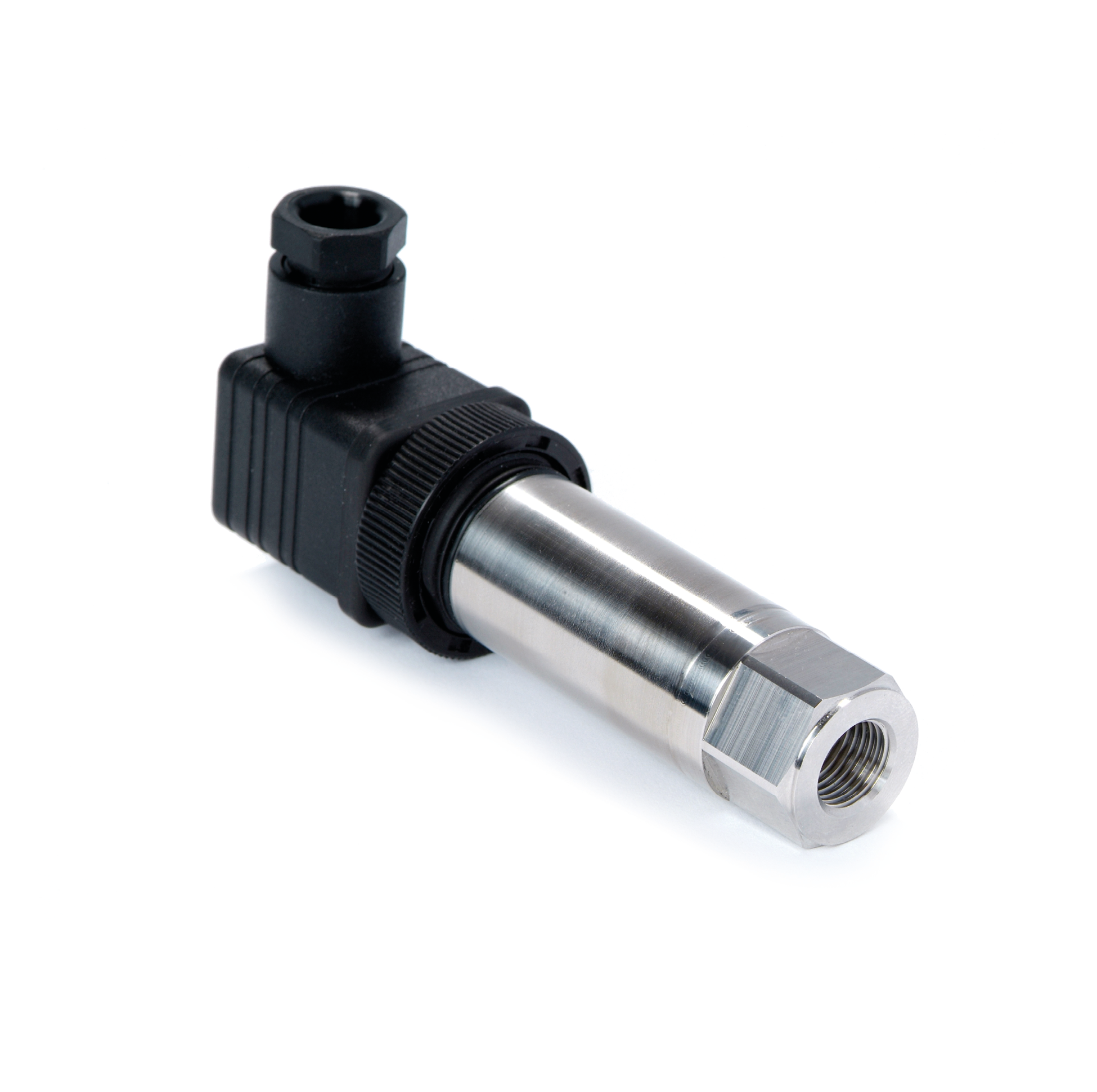

Há opções de construção em aço inox 316L e titânio (dependendo da faixa), além de conectores elétricos para instalação padrão DIN 43650 ou versões com cabo totalmente submersível, adequadas para medições em tanques e aplicações em profundidade.
Em aplicações típicas, o transmissor é indicado para controle de trim (redistribuição de combustível/carga/lastro) e para múltiplos pontos de medição em salas de máquinas e sistemas industriais embarcados, onde robustez e rastreabilidade são essenciais.
Em números, cobre faixas de 70 mbar a 700 bar, com exatidão de até ±0,04% FS (BSL) e resposta em frequência de até 3,5 kHz. A saída é padrão 4–20 mA, facilitando integração em painéis e automação a bordo.
O resultado é uma plataforma de pressão confiável, configurável e aprovada para uso marítimo, pronta para ambientes severos e rotinas críticas em embarcações.
| Tipo | Faixas disponíveis | Observações |
|---|---|---|
| Manométrico (gauge) | 70 mbar a 70 bar (zero-based) | Valores em psi são aproximados. |
| Manométrico selado (sealed gauge) | 10 a 700 bar (zero-based) | Titânio limitado a 70 bar. |
| Absoluto | 100 mbar a 700 bar (zero-based) | Titânio limitado a 70 bar. |
| Diferencial (apenas inox) | Wet/dry: 70 mbar a 35 bar; Wet/wet: 350 mbar a 35 bar | Uni ou bidirecional; pressão de linha máx. 70 bar. |
| Barométrico | Span mínimo 350 mbar | Consultar configuração. |
| Item | Especificação |
|---|---|
| Tensão de alimentação | 7 a 32 Vdc (7 a 28 Vdc em operação para área classificada) |
| Tempo de partida | 10 ms |
| Isolação | 500 Vdc: 100 MΩ; 500 Vac: < 5 mA de fuga |
| Parâmetro | Improved | Premium |
|---|---|---|
| Exatidão (BSL) | ±0,1% FS | ±0,04% FS |
| Estabilidade de longo prazo | ±0,05% FS típico (±0,1% FS máx.) por ano (pro-rata abaixo de 350 mbar) | |
| Resposta em frequência | Até 3,5 kHz | |
| Código | Conector / cabo | IP | Ajuste zero/span |
|---|---|---|---|
| 7 | DIN 43650 Form A (demountable) | IP66 | Sim |
| N | Depth cable | IP68 | Não |
| P | Demountable kynar cable | IP68 | Sim |
| U | TPE-U depth cable | IP68 | Não |
| V | Demountable TPE-U cable | IP68 | Sim |
Para informações adicionais, verifique o documento de especificações técnicas
