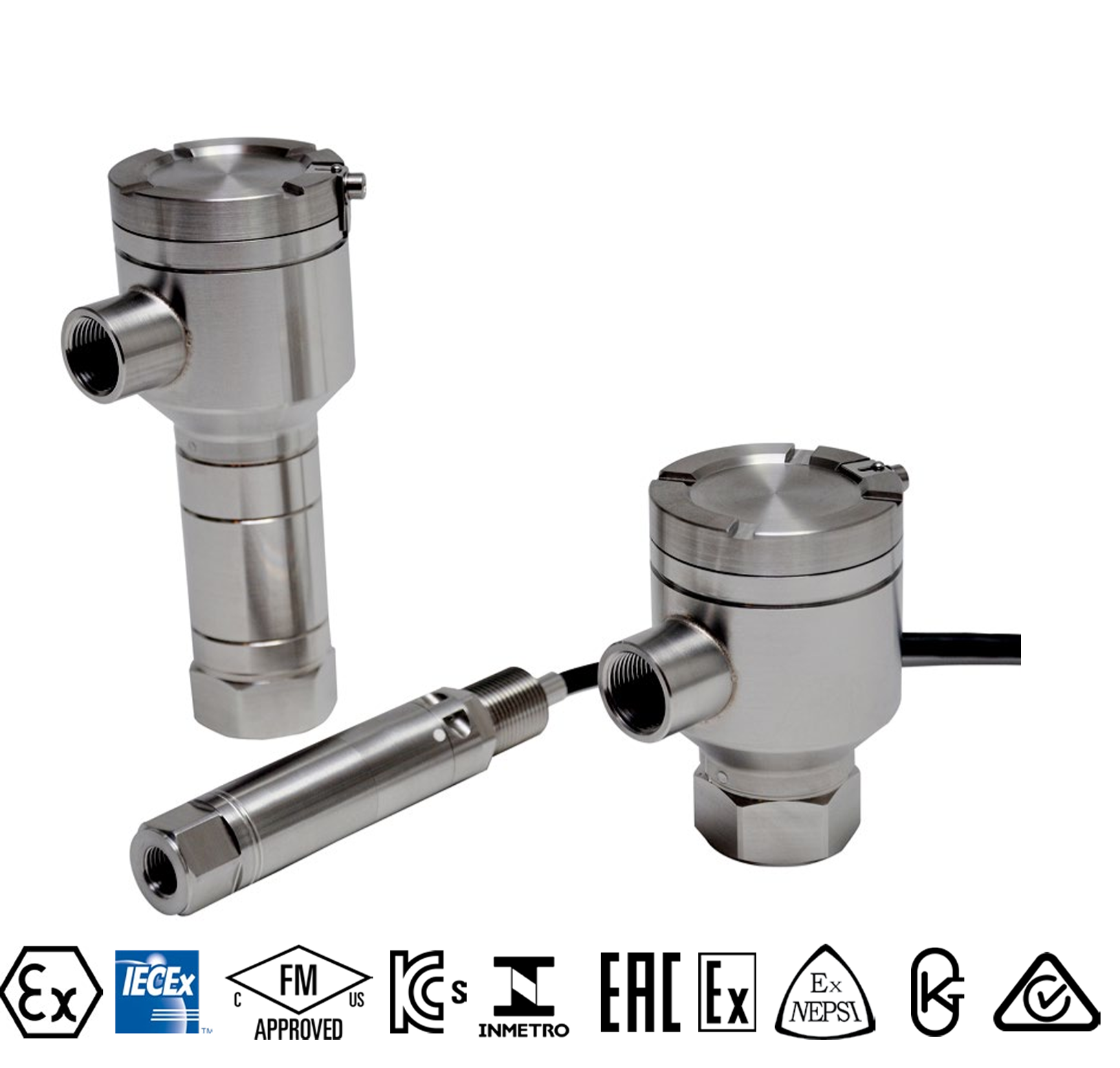

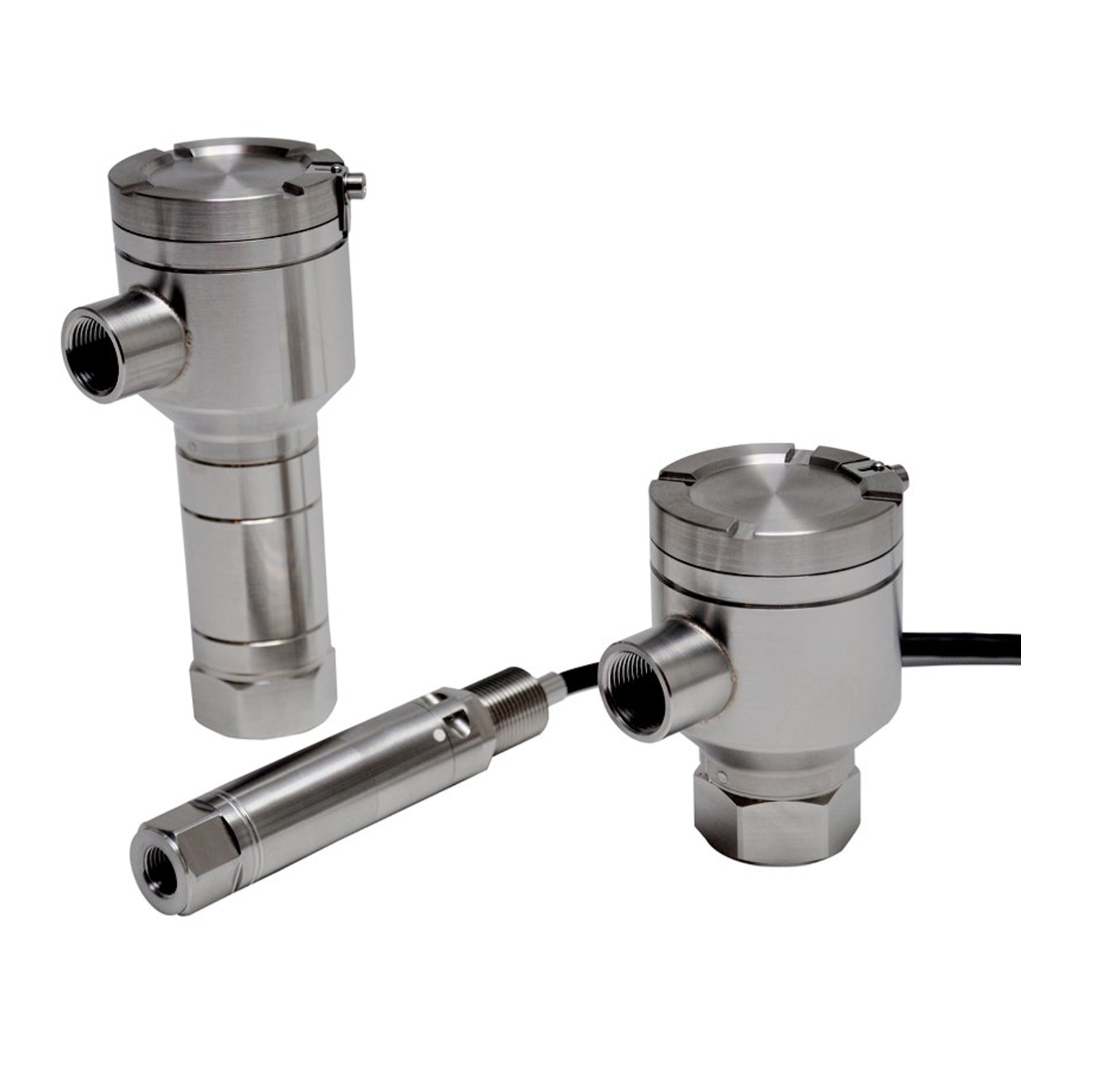

Os transmissores UNIK5800/5900 são equipamentos compactos para medição de pressão, desenvolvidos para aplicações de processo e, especialmente, para operações de óleo e gás que exigem alta confiabilidade em campo.
O grande diferencial desta família é a capacidade de operar com proteção por invólucro para áreas classificadas, oferecendo versões flameproof/explosion-proof e proteção contra ignição de poeira, além de opções por segurança intrínseca conforme a configuração selecionada.
Baseado na tecnologia Druck e em uma arquitetura configurável, o UNIK5800/5900 permite montar um sensor sob medida a partir de componentes padronizados, com seleção de faixa, referência de pressão, conexão de processo, eletrônica e certificações.

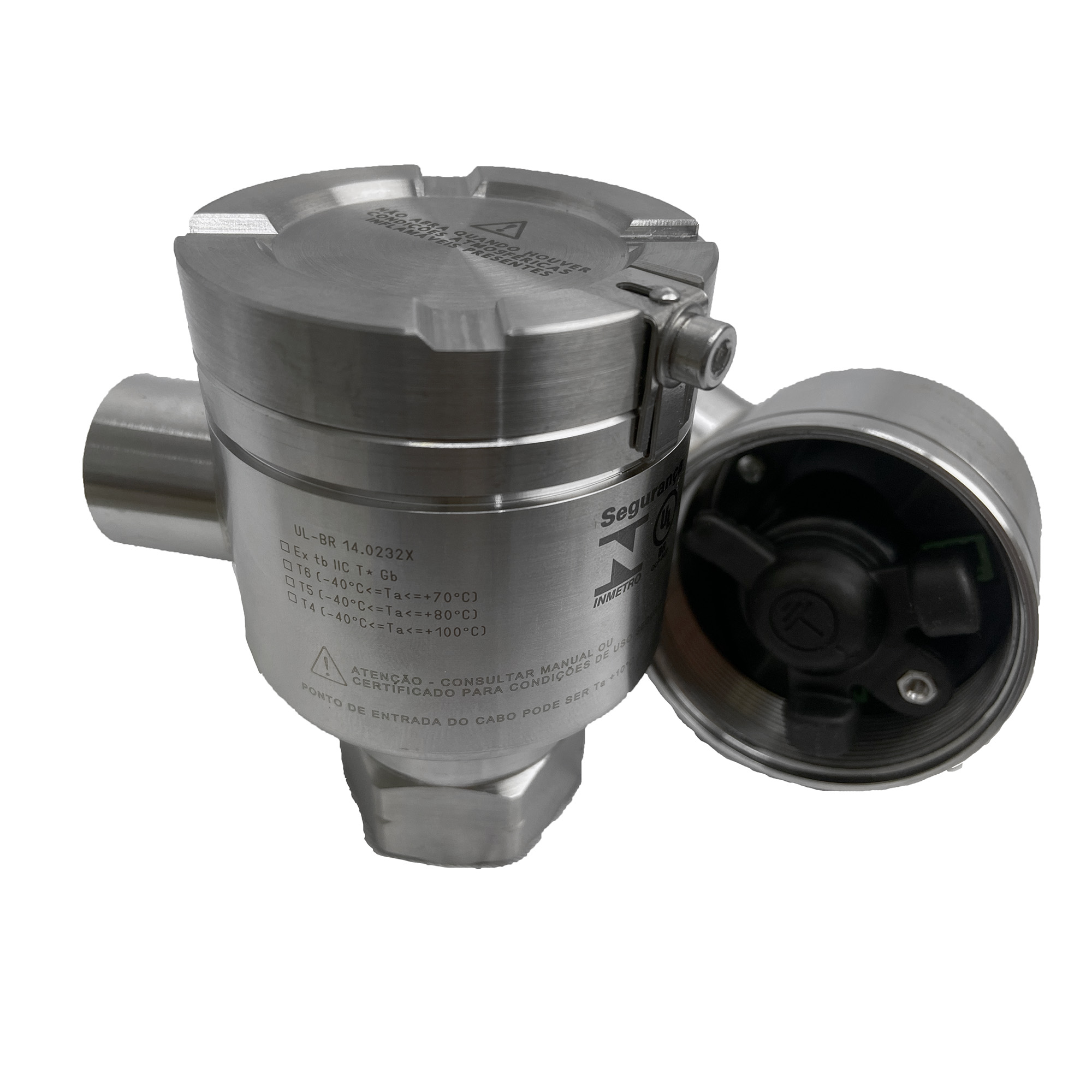

O modelo UNIK5900 traz compartimento de terminais integrado (com corpo curto ou longo), facilitando instalação e manutenção em painéis e skids. Já o UNIK5800 oferece opções de cabo, incluindo alternativa resistente a óleo e fluido de perfuração (mud), voltada para ambientes severos.
Para integração, existem saídas em mV, corrente e tensão, atendendo desde instrumentação clássica 4–20 mA até sistemas que preferem sinal de tensão ou transdutores em mV. Isso facilita padronização do seu projeto e a substituição de manômetros e chaves de pressão.
Em números, a família cobre faixas de 2 a 700 bar e pode alcançar precisão de até ±0,04% FS (BSL), com estabilidade típica de ±0,05% FS/ano. A resposta em frequência pode chegar a 3,5 kHz, adequada para processos com dinâmica mais rápida.Para proteção do sistema, há alta capacidade de sobrepressão e construção em aço inoxidável, com seleção de materiais e desempenho orientada à aplicação. O resultado é uma plataforma confiável, configurável e pronta para ambientes industriais críticos.
| Referência | Faixas |
|---|---|
| Manométrico (gauge) | Qualquer faixa “zero-based” de 2 a 50 bar |
| Manométrico selado (sealed gauge) | Qualquer faixa “zero-based” de 10 a 700 bar |
| Absoluto | Qualquer faixa “zero-based” de 2 a 700 bar |
| Faixas não “zero-based” | Disponíveis sob consulta |
| Parâmetro | Especificação |
|---|---|
| Sobrepressão | 4 × FS (até 200 bar para faixas ≤ 50 bar; até 1200 bar para faixas > 50 bar) |
| Pressão de contenção (gauge ≤ 50 bar) | 6 × FS (máx. 200 bar) |
| Pressão de contenção (abs/selado ≤ 50 bar) | 200 bar |
| Pressão de contenção (abs/selado > 50 bar) | 1200 bar |
| Opção | Tipo | Alimentação | Saída | Consumo |
|---|---|---|---|---|
| 0 | mV passivo | 2,5 a 12 V | 10 mV/V (ratiométrico) | < 2 mA @ 10 V |
| 1 | mV linearizado | 7 a 12 V | 10 mV/V | < 3 mA |
| 2 | 4–20 mA (2 fios) | 7 a 28 V | 4–20 mA | < 30 mA |
| 3 | 0–5 V (4 fios) | 7 a 16 V | 0–5 V | < 3 mA |
| 4 | 0–5 V (3 fios) | 7 a 16 V | 0–5 V (não “true zero”) | < 3 mA |
| 5 | Saída básica configurável (3 fios) | Conforme configuração | Faixa de tensão configurável | < 3 mA |
| 6 | 0–10 V (4 fios) | 12 a 16 V | 0–10 V | < 3 mA |
| Grau | Exatidão (BSL) — tensão/corrente/mV linearizado |
|---|---|
| Industrial | ±0,2% FS |
| Improved | ±0,1% FS |
| Premium | ±0,04% FS |
Para informações adicionais, verifique o documento de especificações técnicas
