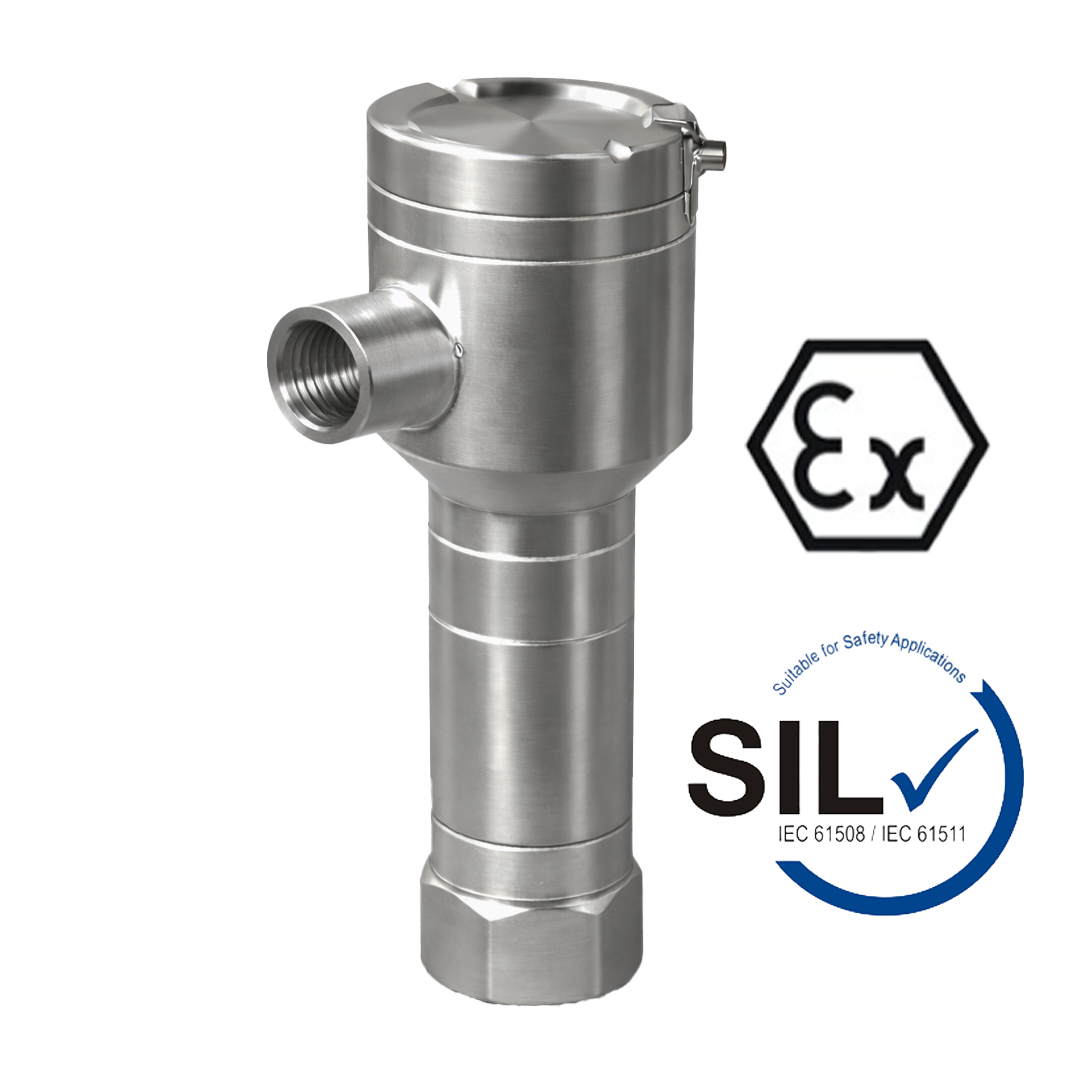

O UNIK5900 SIL é um transmissor de pressão compacto e robusto, baseado na plataforma UNIK5000, desenvolvido para aplicações de processo e óleo e gás que exigem alto desempenho e conformidade funcional.
O diferencial deste modelo é a certificação SIL, com avaliação para SIL2 conforme IEC 61508. Isso permite seu uso em funções instrumentadas de segurança, desde que aplicado conforme o Safety Manual do produto e a arquitetura do sistema.
Além do SIL, o UNIK5900 SIL pode ser configurado para áreas classificadas com opções de segurança intrínseca (Ex ia) ou invólucro à prova de explosão/chama (Ex d), bem como proteção contra ignição de poeira por invólucro (Ex tb), conforme a necessidade do seu ambiente.
O instrumento é construído em aço inoxidável e possui compartimento de terminais integrado (corpo curto ou longo), facilitando instalação em campo, passagem de conduíte e manutenção em painéis e skids.
Com arquitetura configurável, o UNIK5900 SIL pode ser montado a partir de componentes padrão, com seleção de faixa, referência (manométrica, absoluta ou manométrica selada), conexão de processo e classe de desempenho.
Na prática, ele é uma alternativa econômica e mais confiável a manômetros e pressostatos, oferecendo saída 4–20 mA e resposta dinâmica com frequência até 3,5 kHz, adequada para processos com maior variação.
Em números, cobre faixas de 2 a 700 bar e pode atingir ±0,04% FS (BSL) de não linearidade, histerese e repetibilidade. A estabilidade típica é de ±0,05% FS/ano, suportando medições consistentes ao longo do tempo.
O resultado é um transmissor SIL compacto, configurável e pronto para ambientes críticos, com certificações e desempenho alinhados às exigências de segurança funcional.
| Referência | Faixas |
|---|---|
| Manométrico (gauge) | Qualquer faixa “zero-based” de 2 a 50 bar |
| Manométrico selado (sealed gauge) | Qualquer faixa “zero-based” de 10 a 700 bar |
| Absoluto | Qualquer faixa “zero-based” de 2 a 700 bar |
| Faixas não “zero-based” | Disponíveis sob consulta |
| Parâmetro | Especificação |
|---|---|
| Sobrepressão | 1,5 × FS |
| Pressão de contenção (gauge até 50 bar) | 6 × FS (máx. 200 bar) |
| Pressão de contenção (absoluto até 50 bar) | 200 bar (máx.) |
| Pressão de contenção (absoluto acima de 50 bar) | 1200 bar (máx.) |
| Item | Especificação |
|---|---|
| Alimentação | 7 a 28 Vdc (32 V máx. em área não classificada) |
| Saída | 4 a 20 mA |
| Sensibilidade à alimentação | ±0,005% FS/V |
| Tempo de partida | 10 ms |
| Isolação / resistência de isolamento | >100 MΩ a 500 Vdc (H0); 500 Vac com fuga ≤5 mA (demais aprovações) |
| Grau | Exatidão |
|---|---|
| Industrial | ±0,2% FS |
| Improved | ±0,1% FS |
| Premium | ±0,04% FS |
| Faixa compensada | Industrial (%FS) | Improved/Premium (%FS) |
|---|---|---|
| -40 a +125 °C | ±2,25 | ±1,50 |
| -40 a +80 °C | ±2,25 | ±1,50 |
| -20 a +80 °C | ±1,50 | ±1,00 |
| -10 a +50 °C | ±0,75 | ±0,50 |
| Faixa compensada | Industrial (%FS) | Improved/Premium (%FS) |
|---|---|---|
| -40 a +125 °C | 4,45 | 3,00 |
| -40 a +80 °C | 4,45 | 3,00 |
| -20 a +80 °C | 3,70 | 2,50 |
| -10 a +50 °C | 2,95 | 2,00 |
| Código | Descrição | Temp. máx. | IP | Ajuste zero/span |
|---|---|---|---|---|
| B | Conduíte fêmea M20 com compartimento de terminais | -40 a +100 °C | IP66/IP67* | Sim |
| J2 | Conduíte fêmea 1/2″ NPT com compartimento de terminais | -40 a +100 °C | IP66/IP67* | Sim |
*Projetado para Type 4X, IP66 e IP67 quando instalado corretamente com conexão de conduíte.
Para informações adicionais, verifique o documento de especificações técnicas
