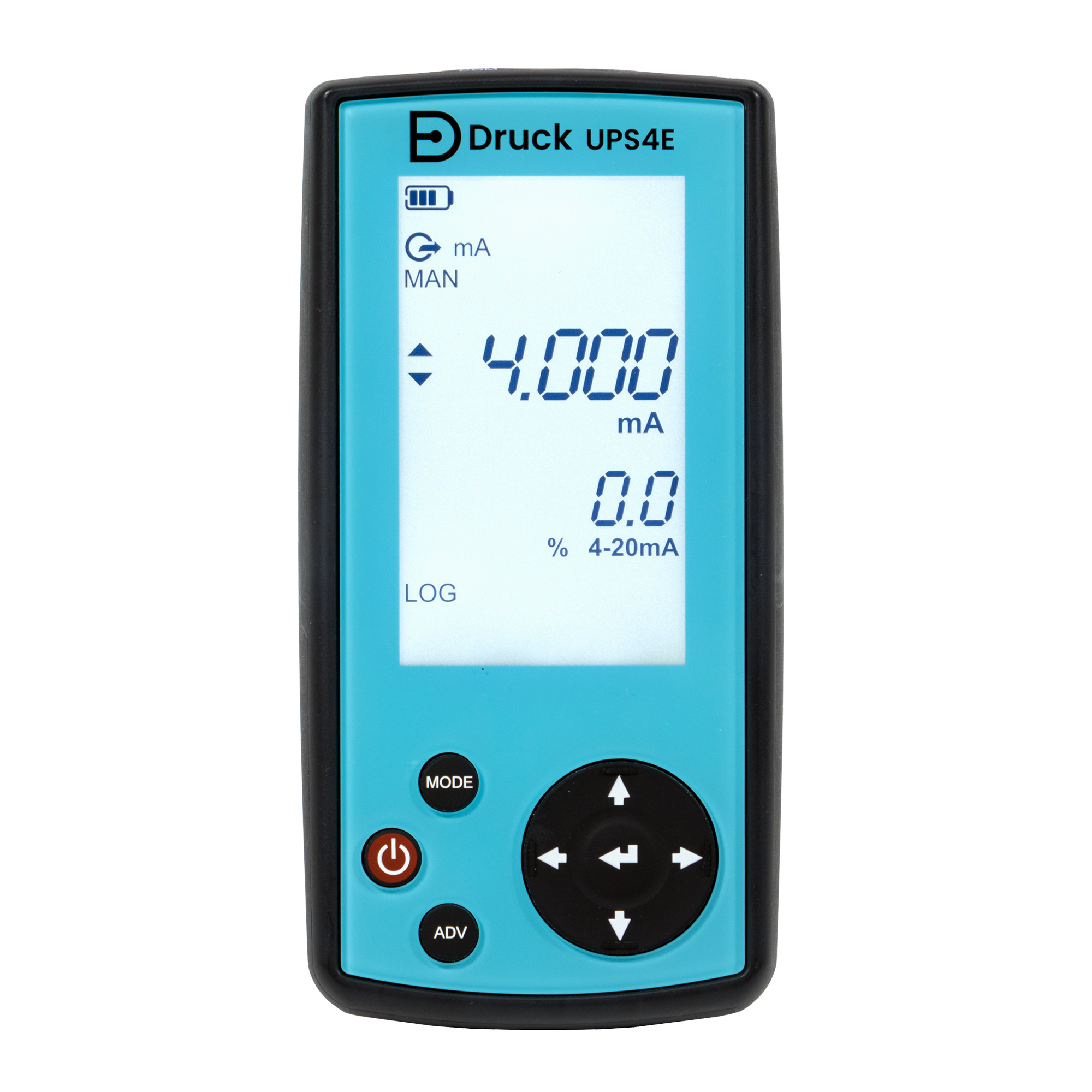

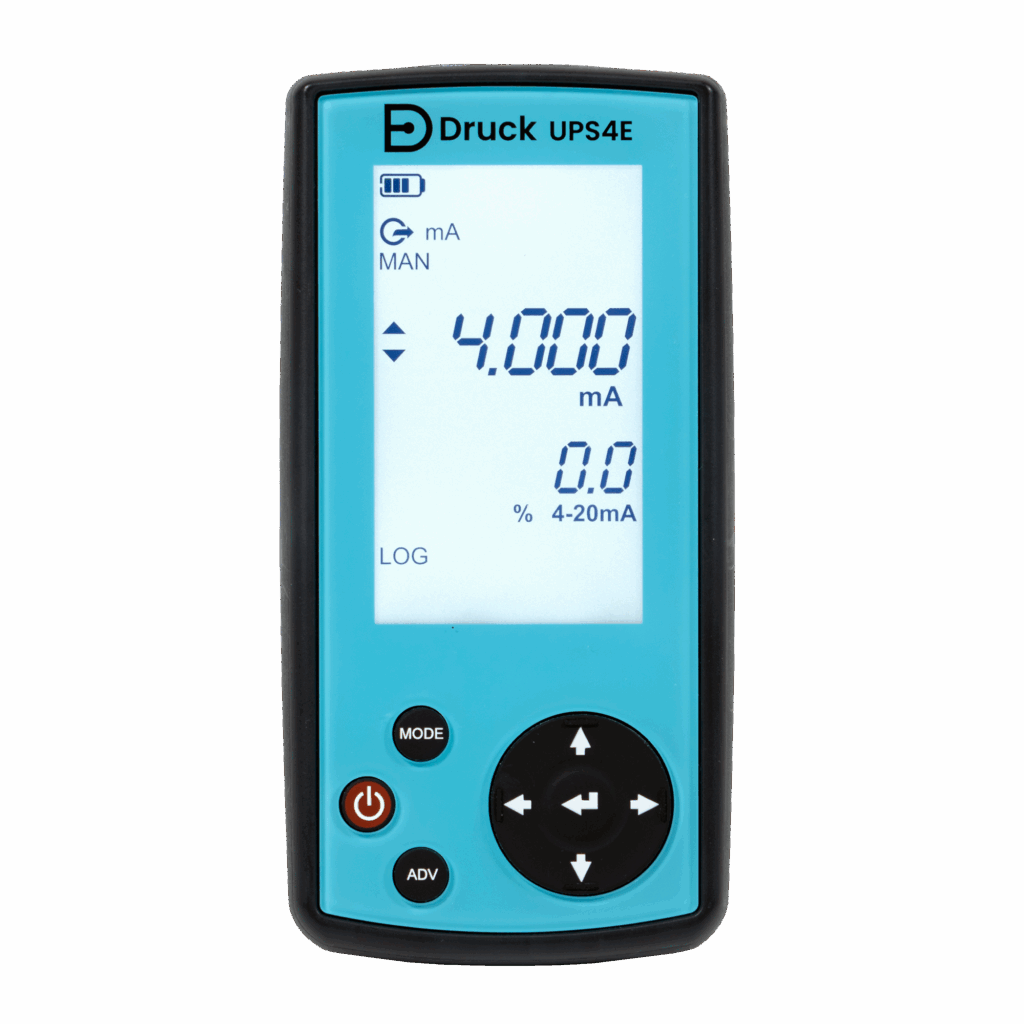

O calibrador de loop UPS4E é a versão atualizada dos já consagrados calibradores de loop UPS II e UPS III da Druck.
O UPS4E é o equipamento ideal para realizar testes e calibrações de instrumentos que trabalham com o padrão de sinal 4-20 mA, sendo adequado tanto para uso em bancada quanto em campo.
Seu tamanho compacto (14,5 cm x 7,3 cm x 2,5 cm) e display com brilho e alto contraste permitem seu uso nos locais mais difíceis, onde espaço e luminosidade são limitados. Além disso, possui alta exatidão de medição e geração de até 0,01 % da leitura, garantindo excelente precisão nos testes e calibrações.
Um diferencial do calibrador de loop UPS4E é sua função datalogger, que permite o armazenamento de até 100.000 medições em memória interna. As medições são gravadas no formato CSV e podem ser transferidas para um computador através de uma porta USB C. O arquivo CSV pode ser lido com um aplicativo leitor de texto (aplicativo Bloco de Notas, por exemplo) ou através do aplicativo Microsoft Excel® ou software similar.
Além da medição de correntes de 0 a 24 mA, o UPS4E também pode realizar medições de tensão na faixa de -30 a 30 V com exatidão de 0,01% da leitura, permitindo assim o teste de equipamentos que trabalham com saída em tensão.
Corrente passiva
Medição de corrente com alimentação externa.
Faixa: -20 … 20 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura + 1 contagem
Faixa: -24 … 24 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura +2 contagens
Corrente ativa
Medição de corrente com alimentação 24 V inclusa.
Faixa: -20 … 20 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura + 1 contagem
Faixa: -24 … 24 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura +2 contagens
Tensão
Medição de tensão com corrente contínua (CC).
Faixa: -30 … +30 V – Resolução: 0,001 V – Exatidão: ± 0,01 % leitura + 2 contagens
Faixa: -20 … +20 V – Resolução: 0,001 V – Exatidão: ± 0,01 % leitura + 1 contagem
Corrente passiva
Geração/Simulação de corrente com alimentação externa.
Faixa: -20 … 20 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura + 1 contagem
Faixa: -24 … 24 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura +2 contagens
Corrente ativa
Geração de corrente com alimentação 24 V inclusa.
Faixa: -20 … 20 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura + 1 contagem
Faixa: -24 … 24 mA – Resolução: 0,001 mA – Exatidão: ± 0,01 % leitura +2 contagens
Função datalogger
O UPS4E pode armazenar até 100.000 valores de medição ou saída em memória interna. Os valores são armazenados no formato CSV e podem ser exportados através de um conector USB tipo C localizado na parte inferior do equipamento.
Pontos de saída pré-definidos para testes rápidos
Permite fixar a saída em 0%, 25%, 50%, 75% e 100% da faixa de forma rápida para auxiliar em testes e calibrações
Função de rampa automática com degraus configuráveis
Possui função de saída automática no formato de rampa (subida e descida), com valor dos degraus e tempo de permanência em cada valor configuráveis.
Indicação em porcentagem
Além de indicar os sinais lidos ou gerados em tensão (V) ou corrente (mA), o UPS4E também pode ser configurado para indicar as medições em porcentagem.
Desligamento automático
Desligamento automático pode ser habilitado para poupar bateria e configurado para desligar o equipamento automaticamente após 10 minutos sem interação do usuário.
Resistor HART
Pode adicionar resistor HART de 250 ohms na malha para garantir a comunicação com instrumentos HART através de interfaces ou comunicadores HART conectados à linha.
Temperatura de operação
-10 … 50 °C (14 … 122 °F)
Temperatura de armazenamento
-20 … 70 °C (-4 … 158 °F)
Umidade relativa
0 … 90 % sem condensação
Peso
≈ 0,3 kg
Invólucro
Caixa em ABS de alto impacto.
Proteção
IP54.
Choque/Vibração
MIL-PRF-28800F CLASSE 2.
EMC
EN 61326-1:2013.
Segurança Elétrica
EN 61010-1:2010.
EN 61010-2-030:2023.
Tela/Display
Display LCD segmentado com luz de fundo que pode ser ativada ou desativada.
Tamanho: 72,7 x 42,5 mm
Indicação do valor gerado ou medido na parte superior da tela, e do valor em porcentagem na parte inferior.
Bateria

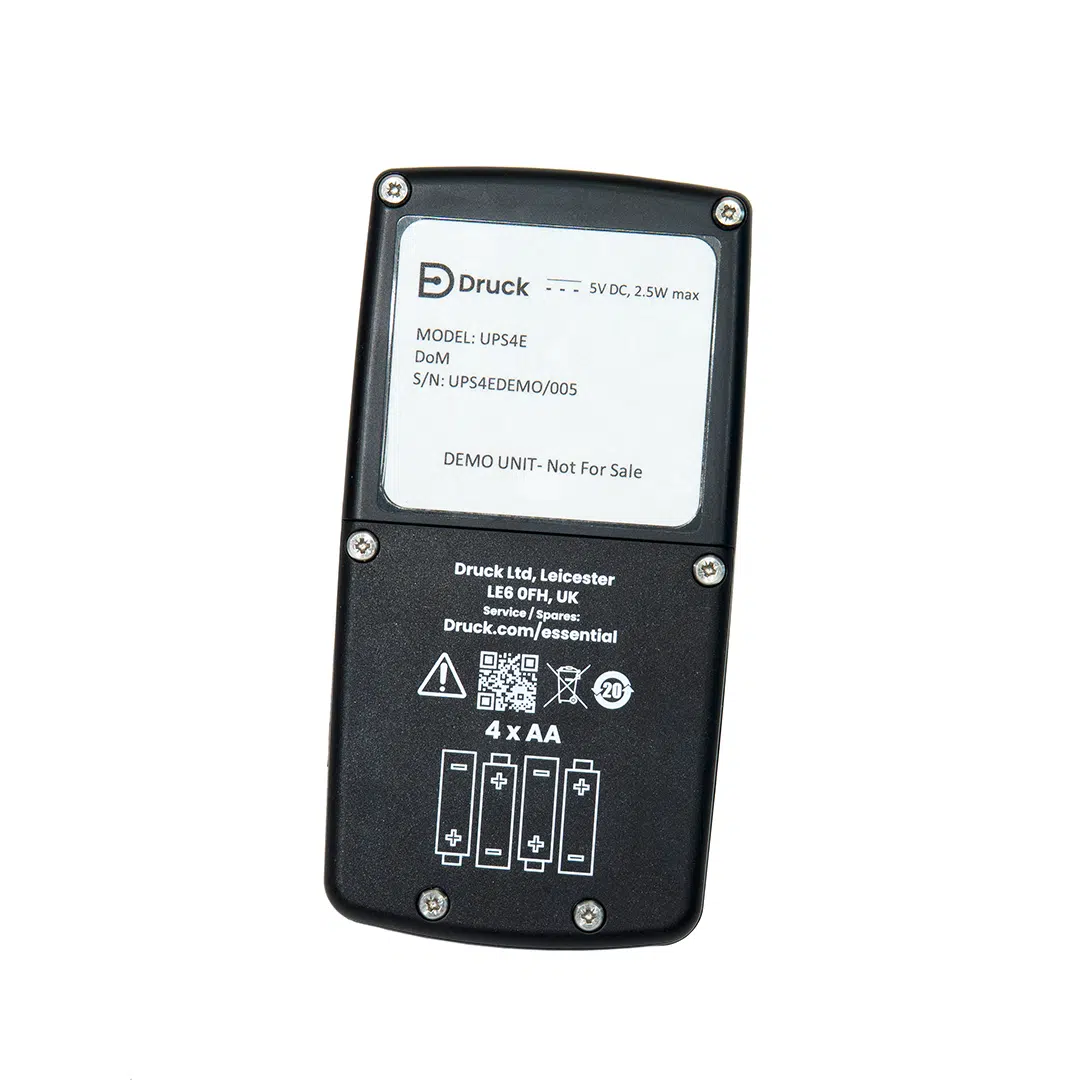

4 x pilhas AA de 1,5V.
Autonomia
Até 72 horas no modo de medição.
Até 18 horas a uma corrente de circuito de 12 mA.
