O controle preciso da vazão de fluidos é essencial em diversos tipos de processos industriais. Para isso, válvulas lineares ou rotativas são frequentemente utilizadas, especialmente em aplicações de controle contínuo.
Para que essas válvulas operem de forma precisa e responsiva, é fundamental contar com dispositivos que convertam sinais de controle em movimento mecânico controlado. É nesse ponto que entram os posicionadores eletropneumáticos.
Este artigo técnico apresenta os fundamentos, os tipos e as aplicações dos posicionadores, destinado para quem deseja compreender como esses dispositivos são integrados ao controle de processos.
Também abordaremos os benefícios do uso de posicionadores como o ALG-1000 da Sensycal, e sua contribuição para aumentar a precisão e a estabilidade operacional de sistemas automatizados.
O que são posicionadores eletropneumáticos?
Os posicionadores são dispositivos utilizados para automatizar a e aumentar a precisão e a resposta de atuadores pneumáticos acoplados a válvulas de controle.
Sua função principal é receber um sinal de controle, como um sinal 4-20 mA, e posicionar a válvula de acordo com esse sinal.
Os posicionadores eletropneumáticos combinam um sistema de leitura de sinal elétrico com um sistema de ação pneumático que modula a pressão de alimentação do atuador, fazendo com que a haste da válvula se posicione de forma exata em tempo real.
Em resumo, os posicionadores garantem que a posição da válvula reflita fielmente o valor desejado pelo sistema de controle, compensando efeitos como histerese, atrito, variações de carga e interferências externas.
Tipos de posicionadores e como funcionam
Os posicionadores podem ser classificados de acordo com sua tecnologia, ação e modo de funcionamento. A seguir, detalhamos os principais tipos encontrados na indústria:
Posicionadores totalmente pneumáticos
O tipo mais simples e antigo. Funcionam com sinal de entrada pneumático (geralmente 3-15 psi) e controlam diretamente a pressão de alimentação do atuador. São utilizados em sistemas totalmente pneumáticos, sem necessidade de eletricidade.
Posicionadores eletropneumáticos
Recebem sinal elétrico de corrente (4-20 mA) e o convertem internamente em um comando pneumático para o atuador. Esse tipo é amplamente utilizado em sistemas de automação modernos por ser compatível com controladores eletrônicos (CLPs, SDCDs/DCSs etc.).
Posicionadores inteligentes (digitais)
Além de realizar o posicionamento eletropneumático, incorporam microprocessadores que permitem diagnósticos, calibração automática, registro de falhas e comunicação com redes industriais (como HART, PROFIBUS PA ou FOUNDATION Fieldbus).
Posicionadores lineares e rotativos
Posicionadores lineares convertem o sinal de controle em um movimento linear, sendo aplicados em válvulas que atuam com esse tipo de ação (por exemplo, válvulas globo), enquanto posicionadores rotativos são aplicados em válvulas que trabalham com ações de rotação (por exemplo, válvulas borboleta).
Para saber mais, leia também: Posicionador eletropneumático linear vs rotativo
Posicionadores simples e de ação dupla
Os posicionadores podem atuar em válvulas com atuação simples (retorno por mola) ou dupla (sem retorno, com alimentação de pressão para ambos os sentidos). O tipo de atuação define a arquitetura interna do controlador pneumático.
Vantagens do uso de posicionadores no controle de válvulas
A adoção de posicionadores em válvulas industriais oferece uma série de benefícios técnicos e operacionais:
Maior precisão de controle: o posicionamento contínuo e proporcional elimina desvios indesejados.
Melhor resposta dinâmica: reduz o tempo de reação do sistema às variações do processo.
Compensação de atrito e forças externas: mantém a estabilidade mesmo sob condições adversas.
Possibilidade de calibração local ou remota: facilitando a manutenção preventiva e corretiva.
Economia de energia e ar comprimido: por meio do controle proporcional e mais eficiente.
Diagnóstico preditivo (em modelos inteligentes): aumenta a disponibilidade do sistema e reduz paradas não programadas.
Aplicações industriais dos posicionadores
Os posicionadores são amplamente empregados em setores onde o controle de processos contínuos e variáveis é vital. Alguns exemplos incluem:
- Indústria química e petroquímica: controle de reatores, colunas de destilação e trocadores de calor.
- Usinas de geração de energia: válvulas de vapor, água de alimentação e controle de turbinas.
- Sistemas HVAC e refrigeração industrial: controle de vazão em sistemas de climatização e processos térmicos.
- Indústria alimentícia e farmacêutica: onde controle preciso de fluxo é essencial para garantir qualidade e conformidade.
- Tratamento de água e efluentes: controle de válvulas em estações de tratamento e processos ambientais.

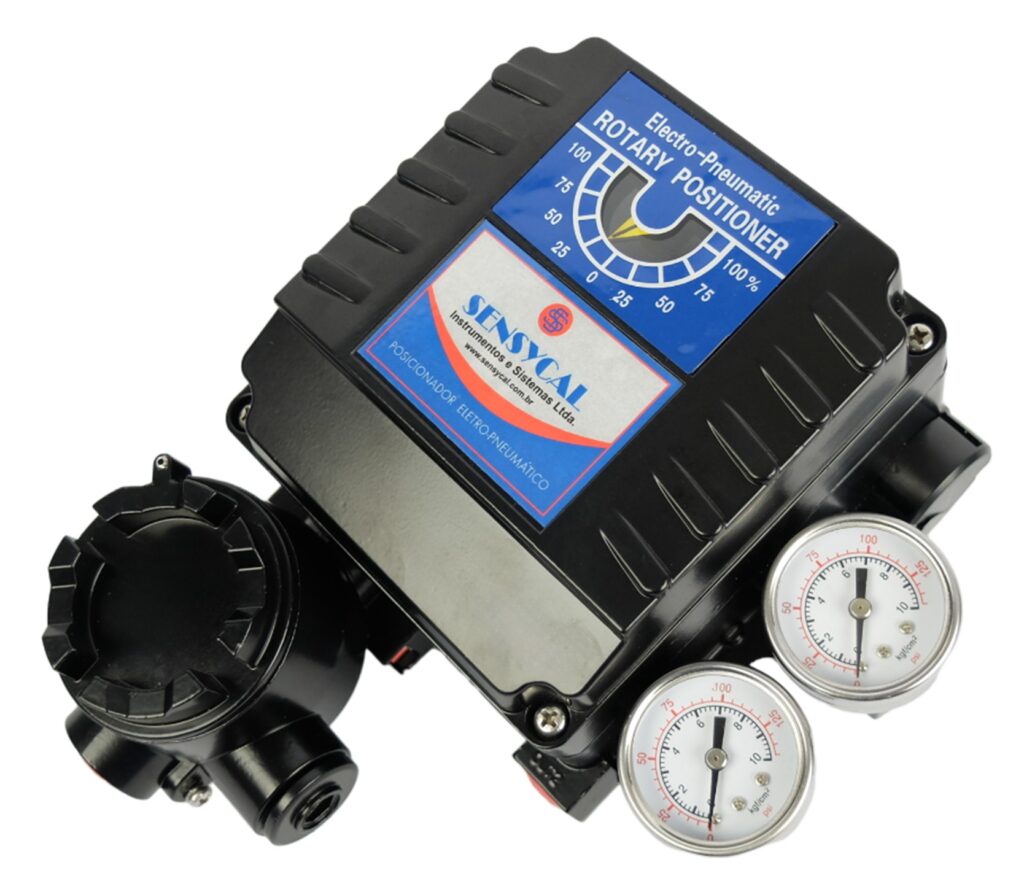

Características do posicionador eletropneumático ALG-1000
O modelo ALG-1000, fornecido pela Sensycal, é um exemplo de posicionador eletropneumático robusto e versátil, compatível com a maioria dos atuadores lineares e rotativos do mercado.
Entre seus principais diferenciais técnicos estão:
- Sinal de entrada 4-20 mA
- Faixa de alimentação de ar de 1,4 a 7 bar
- Baixo consumo de ar e rápida resposta dinâmica
- Alta resistência à vibração e variações de pressão
- Robusto – suporta ambientes em que a alimentação de ar não é totalmente limpa
- Construção compacta e de fácil montagem
- Ajustes manuais simples e calibragem facilitada
- Feedback de posição 4-20 mA opcional
Para saber mais detalhes técnicos e baixar o catálogo completo do produto, acesse: Posicionador Eletropneumático ALG-1000
Como instalar corretamente um posicionador eletropneumático
A correta instalação do posicionador é essencial para garantir o desempenho ideal do conjunto válvula-atuador. O primeiro passo é realizar a fixação firme e o alinhamento preciso com a haste do atuador ou eixo da válvula. Um desalinhamento, mesmo que pequeno, pode comprometer a precisão do posicionamento e causar desgaste prematuro nos componentes mecânicos.
Também é fundamental verificar o sentido de atuação do conjunto, identificando se o sistema opera em ação direta ou reversa. Essa verificação garante que o movimento do atuador corresponda corretamente ao sinal de controle recebido.
A conexão elétrica do sinal de entrada 4-20 mA deve ser feita com atenção, assegurando uma instalação segura, protegida contra interferências eletromagnéticas e bem aterrada, conforme as recomendações do fabricante. Uma má conexão pode resultar em falhas de posicionamento ou leituras instáveis.
No circuito pneumático, é indispensável a ligação correta das linhas de ar comprimido, respeitando a entrada de suprimento e as saídas para o atuador. A pressão de alimentação deve estar dentro da faixa especificada para garantir o funcionamento adequado sem sobrecarregar o sistema, e a fonte de pressão deve ser preferencialmente limpa, com filtro para remover impurezas.
Antes de colocar o equipamento em operação, deve-se realizar a calibração inicial com o instrumento em posição neutra. Essa etapa ajusta os limites de atuação e assegura que a válvula responda corretamente a todo o intervalo do sinal de controle.
Por fim, é recomendável a verificação do curso completo da válvula, simulando variações no sinal de entrada e monitorando se o obturador responde integralmente. Esse teste final assegura que o sistema está preparado para operação contínua com precisão e segurança.
Cuidados com manutenção e calibração de posicionadores
Apesar de serem projetados para operar em ambientes industriais severos, os posicionadores exigem cuidados regulares para manter sua precisão e confiabilidade. Uma das práticas mais importantes é a limpeza periódica dos orifícios de entrada e escape de ar, evitando obstruções causadas por partículas ou contaminantes presentes no sistema pneumático. A obstrução dessas vias pode comprometer o desempenho do posicionador e afetar a resposta da válvula.
Outro ponto crucial é a verificação da vedação pneumática, garantindo que não existam vazamentos de ar comprimido nas conexões ou nas câmaras internas. Vazamentos podem gerar perda de pressão e instabilidade na posição da válvula.
Também é importante realizar a conferência periódica da resposta ao sinal 4-20 mA, comparando o comportamento da válvula com o valor nominal do sinal de entrada. Qualquer diferença significativa pode indicar necessidade de recalibração ou problemas em sensores internos.
Para realizar esse tipo de teste e potencialmente calibrações, é recomendado o uso de um calibrador de malha.
Leia também: Utilizando calibradores de loop/malha no comissionamento de posicionadores eletropneumáticos
Em caso de deriva ou perda de precisão, é recomendável executar os ajustes de zero e ganho, parâmetros que controlam o ponto de referência e a sensibilidade do posicionamento. Essa calibração pode ser feita localmente, conforme o modelo do posicionador.
Por fim, a substituição de filtros e componentes sensíveis ao desgaste, como elementos de vedação e diafragmas, deve seguir o cronograma indicado pelo fabricante. Essa ação preventiva ajuda a evitar paradas inesperadas e a prolongar a vida útil do equipamento.
A manutenção preventiva bem estruturada contribui significativamente para o desempenho contínuo do sistema e reduz o risco de falhas operacionais.
Posicionadores eletropneumáticos como elemento-chave da automação industrial
Compreender o papel dos posicionadores eletropneumáticos no controle de válvulas industriais é fundamental para profissionais que atuam com instrumentação e automação.
Esses dispositivos permitem extrair o máximo de desempenho de sistemas de controle de processo, proporcionando maior confiabilidade, precisão e eficiência operacional.
Se sua planta utiliza válvulas de controle pneumáticas e busca melhorar o desempenho ou reduzir custos com manutenção, considere a adoção de posicionadores como o ALG-1000, que combina robustez, facilidade de uso e excelente custo-benefício.
Acesse agora a página do produto: Posicionador Eletropneumático ALG-1000.
