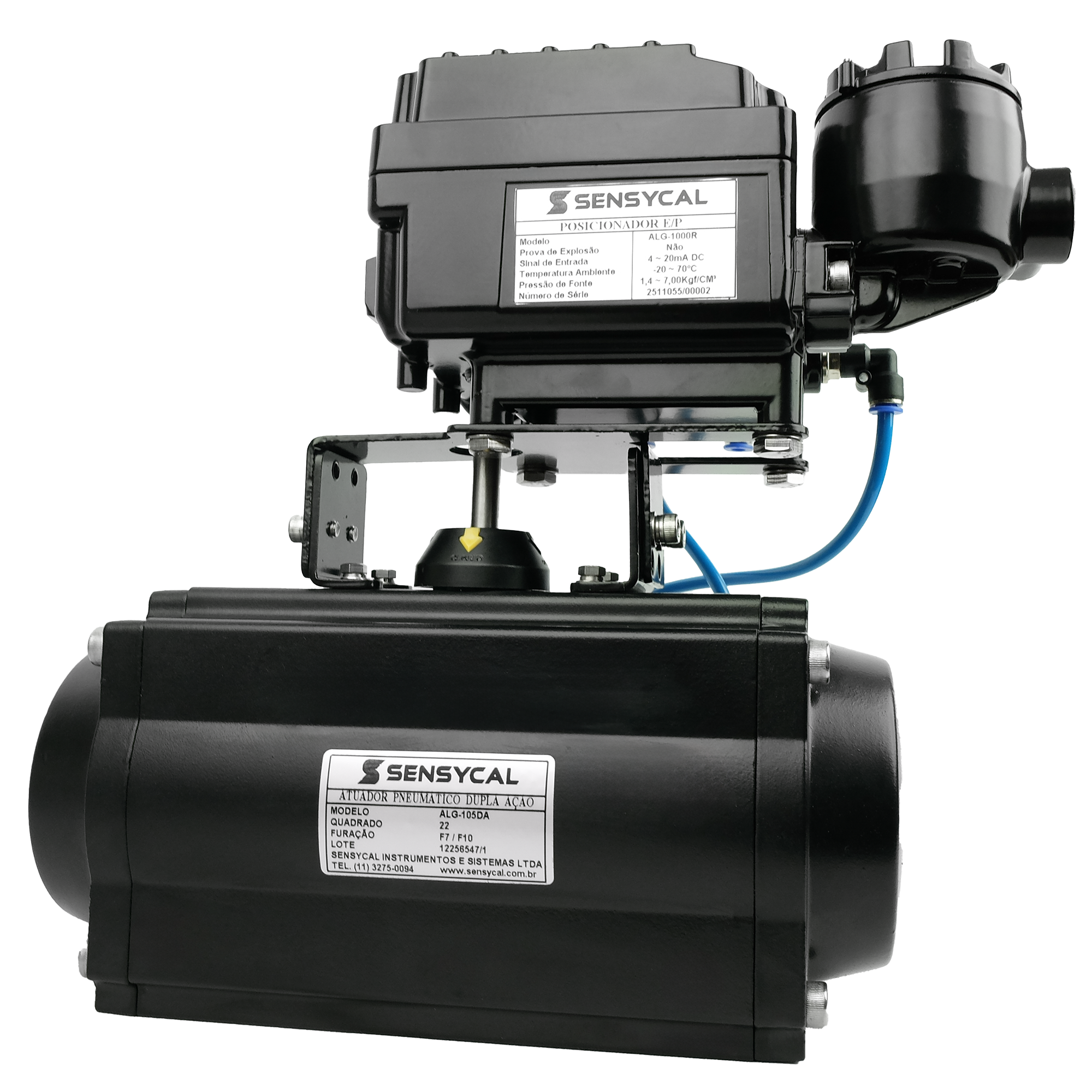

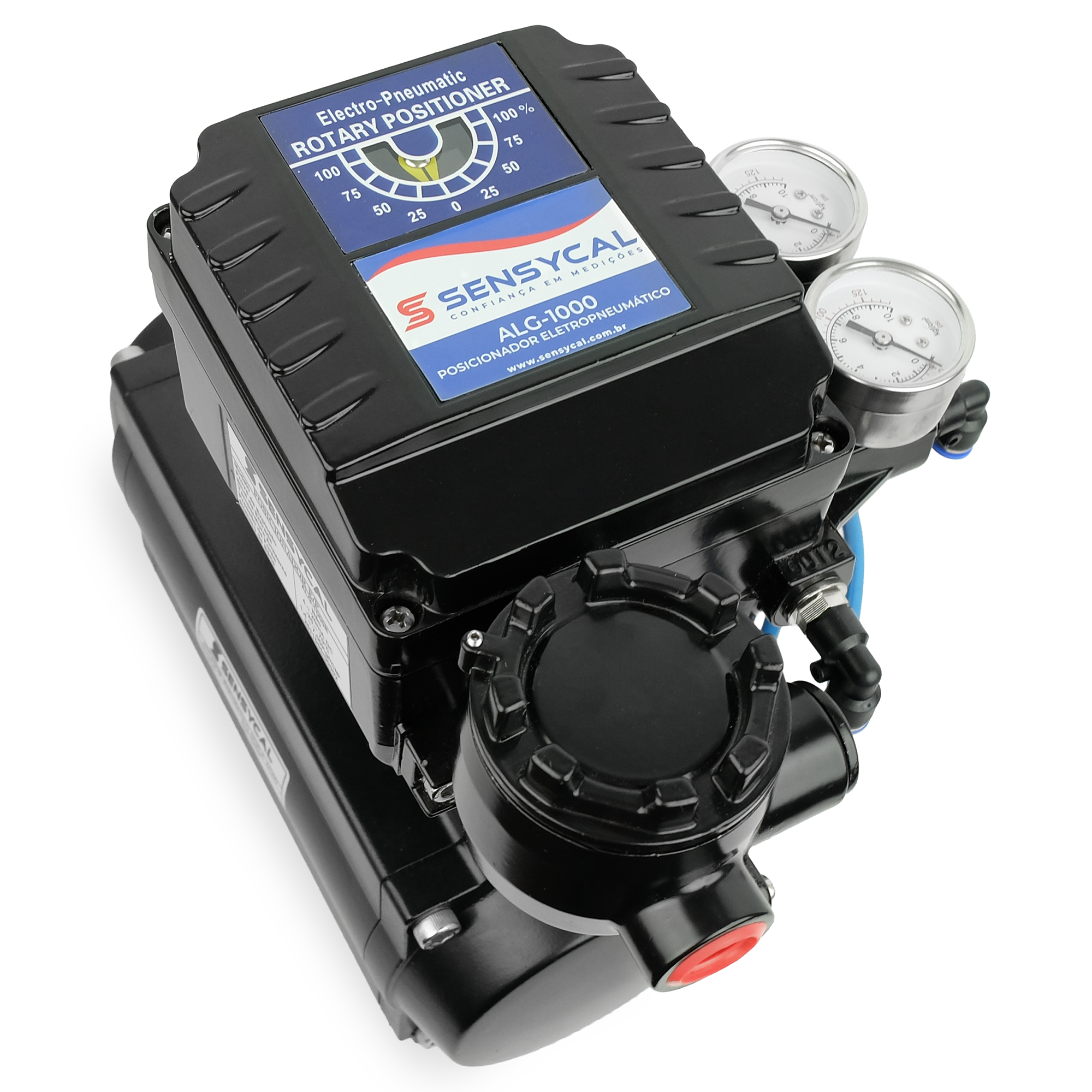

Posicionador eletropneumático rotativo ou linear modelo ALG-1000.
O posicionador série ALG-1000 pode ser utilizado para o controle proporcional de válvulas lineares ou rotativas.
O controle preciso do curso da válvula é feito pelos posicionadores ALG-1000L (modelo linear) ou ALG-1000R (modelo rotativo) através de pressão de ar conforme um sinal de entrada de 4 … 20 mA, enviado de um controlador de processo ou um transmissor em série.
Sinal Entrada:
4 … 20 mA a 2 fios (sinal sobreposto à tensão de alimentação)
Curso:
ALG-1000R: 0 … 90º
ALG-1000L: 10 … 150mm, fornecido com régua de 30 … 70 mm
Impedância da Entrada:
250+-15 ohms
Pressão de Ar de Suprimento:
1,4 ~ 7,0 kgf/cm² (20 ~ 100 psi)
Temperatura de Trabalho:
-20 … 70 ºC
Linearidade:
ALG-1000L: +/- 1 % FE
ALG-1000R: +/- 2 % FE
Histerese:
+/- 1 % FE
Sensibilidade:
ALG-1000L: +/- 0,5 % FE
ALG-1000R: +/- 0,2 % FE
Classificação de Área:
– Opção EX: Áreas explosivas (Ex d IIB T6 Gb)
– Opção padrão: Uso Geral
Proteção do Invólucro:
IP66
Material do Invólucro:
Alumínio
Conexão de Ar:
1/4″NPT
Conexão para Manômetro:
1/8″NPT
Conexão Elétrica:
1/2″ NPT
Peso:
ALG-1000L: 2,8 kg
ALG-1000R: 2,7 kg
Incluso kit suporte em aço carbono de fixação para atuadores padrão NAMUR.
Furação do kit suporte: 80x30mm e 130x30mm com alturas de 20 mm ou 30 mm.
Opcional:
Transmissor de posição que possibilita a informação da posição real da válvula através de um sinal de 4 … 20 mA.
