Em sistemas industriais de instrumentação, automação, pneumática e hidráulica, as conexões roscadas desempenham um papel fundamental na segurança e na eficiência operacional. Elas são responsáveis por garantir a estanqueidade e a integridade das conexões entre sensores, transmissores, manômetros, válvulas e outros dispositivos. Contudo, a diversidade de padrões de roscas pode gerar dúvidas e falhas quando não compreendida adequadamente. Neste artigo você entenderá as diferenças entre roscas BSP, NPT, G, R e métricas, conhecendo suas aplicações, características, vantagens e recomendações de uso na indústria.
O que são roscas industriais?
As roscas são elementos mecânicos formados por um perfil helicoidal, utilizados para unir peças e permitir a montagem de sistemas desmontáveis. Nas aplicações industriais, as roscas são essenciais para fixação e vedação de componentes, principalmente em sistemas de fluidos sob pressão (líquidos ou gases).
As conexões roscadas podem ser classificadas de diversas formas, sendo as principais:
- Roscas cônicas ou paralelas
- Roscas de vedação ou de fixação
- Roscas com unidade em polegada (como NPT e BSP) ou métrica (como M20, M12 etc.)
O que é a rosca NPT (National Pipe Taper)?
O padrão NPT (National Pipe Taper) é regulamentado pela norma ANSI/ASME B1.20.1 e amplamente utilizado em instalações norte-americanas. Trata-se de uma rosca cônica, cujo perfil reduz ligeiramente o diâmetro em direção à ponta, permitindo que a vedação ocorra por interferência mecânica, ou seja, pelo próprio aperto entre as partes. Essa característica na teoria dispensa o uso de juntas de vedação, embora seja altamente recomendada a aplicação de fita veda-rosca (teflon) para garantir que não ajam vazamentos.
As conexões NPT são usadas principalmente em instrumentação, tubulações pneumáticas e hidráulicas no padrão norte-americano. O alto torque necessário para montagem, a necessidade de utilização de fitas veda-rosca, e a dificuldade de desmontagem em manutenções recorrentes possam ser considerados pontos limitantes.
Principais características:
- Unidade de medida: polegadas
- Perfil: cônico (ângulo de 60º)
- Tipo de vedação: mecânica, pelo próprio encaixe da rosca (fita veda-rosca altamente recomendada)
- Aplicações: tubulações hidráulicas, pneumáticas e conexões de instrumentação fixas (ou seja, em aplicações em que o objeto fixado não será desmontado de forma recorrente).
Vantagens das roscas NPT
Vedação por interferência sem necessidade de junta
O perfil cônico da rosca NPT permite que a vedação ocorra diretamente pelo aperto entre as superfícies metálicas, dispensando anéis ou arruelas de vedação (embora o uso de fita veda-rosca ou líquido selante seja altamente recomendado para garantir vedação).
Padrão amplamente utilizado em sistemas norte-americanos
Equipamentos fabricados para o mercado americano seguem majoritariamente o padrão NPT, o que facilita a padronização nesses ambientes industriais.
Desvantagens das roscas NPT
Desgaste em desmontagens frequentes
Por não utilizar anel de vedação, mas depender da vedação através da própria rosca, o contato metal-metal irá desgastar a rosca com o tempo em processos em que as roscas são desrosqueadas e rosqueadas de forma recorrente. Por isso, as roscas NPT não são ideais para manômetros, calibradores de pressão e indicadores de pressão que são montados e desmontados de forma frequente.
Risco de vazamento quando reutilizada
Requer aperto e selante adequados; apertar demais pode rachar as conexões. Além disso, as roscas se deformam para criar a vedação, tornando o uso repetido menos confiável.
Menor repetibilidade na posição final
Como o aperto depende do torque e do atrito, não é possível garantir que a posição final da conexão fique exatamente na mesma orientação após reaperto, o que pode ser crítico em sensores ou manômetros com display.
Incompatibilidade com roscas BSPT e BSPP
Embora visualmente semelhantes, NPT e BSP não são compatíveis entre si. A utilização incorreta pode causar vazamentos ou danos irreversíveis à rosca.
O que é a rosca BSP (British Standard Pipe)?
A rosca BSP (British Standard Pipe) é comum em equipamentos europeus, asiáticos e australianos, e possui duas variantes principais: BSPP e BSPT.
A BSPP (British Standard Pipe Parallel), também conhecida como rosca G, possui flancos paralelos e exige a presença de um anel de vedação para garantir a estanqueidade. Já a BSPT (British Standard Pipe Taper), também chamada de rosca R, apresenta perfil cônico, realizando a vedação por meio do contato direto entre as superfícies roscadas, de maneira semelhante à rosca NPT.
O padrão BSPP é definido pela norma ISO 228-1, enquanto o padrão BPST é definido pela norma ISO 7-1.
No Brasil, quando nos referimos a roscas BSP, normalmente estamos falando do padrão BSPP (perfil paralelo), pois o padrão BSPT (perfil cônico) é menos utilizado, e é normalmente referido como rosca R.
Apesar das semelhanças visuais (ambas possuem perfil cônico), as roscas NPT e BSPT não são intercambiáveis devido a diferenças no ângulo dos flancos e no passo da rosca.
BSPP – British Standard Pipe Parallel (Rosca Paralela)
Principais características:
- Unidade de medida: polegadas
- Perfil: paralelo (flancos retos)
- Tipo de vedação: com junta (o-ring ou arruela de vedação)
- Aplicações: transmissores de pressão, calibradores de pressão, manômetros, sensores e outras conexões desmontáveis
BSPT – British Standard Pipe Tapered (Rosca Cônica)
- Unidade de medida: polegadas
- Perfil: cônico (ângulo 55º)
- Tipo de vedação: mecânica, pelo próprio encaixe da rosca através de fita de vedação (teflon)
- Aplicações: tubulações, válvulas, conexões permanentes em processos industriais
Principais diferenças entre BSPP e BSPT:
Vantagens das roscas BSP
Facilidade e robustez na de montagem e desmontagem (BSPP)
A versão paralela com vedação por anel permite montagem e manutenção mais simples, ideal para instrumentos que exigem inspeções regulares. Além disso, diferente das roscas cônicas, a integridade da rosca não é comprometida caso a rosca seja desrosqueada e rosqueada várias vezes.
Padrão amplamente adotado internacionalmente
Muito utilizado em equipamentos europeus, asiáticos e australianos, especialmente em instrumentação de sistemas pneumáticos e hidráulicos, facilitando a reposição e compatibilidade global.
Versatilidade de aplicação (BSPP e BSPT)
Permite a escolha entre vedação com junta (BSPP) ou vedação por interferência (BSPT), atendendo diferentes necessidades de processo.
Desvantagens das roscas BSP
Dependência de anel de vedação (BSPP)
A vedação da BSP paralela depende do uso correto de juntas ou o-rings. Sem esses elementos, não há estanqueidade.
O que são roscas métricas?
As roscas métricas seguem o sistema internacional (ISO), com medição em milímetros. O diâmetro externo e o passo são indicados diretamente na nomenclatura, como em M6 (6 mm) ou M20 (20 mm).
Essas roscas são utilizadas predominantemente para fixação mecânica de peças, suportes e outros componentes, embora também possam aparecer em conexões de instrumentação leve. Como são paralelas, necessitam de junta ou anel de vedação quando utilizadas em aplicações com fluidos.

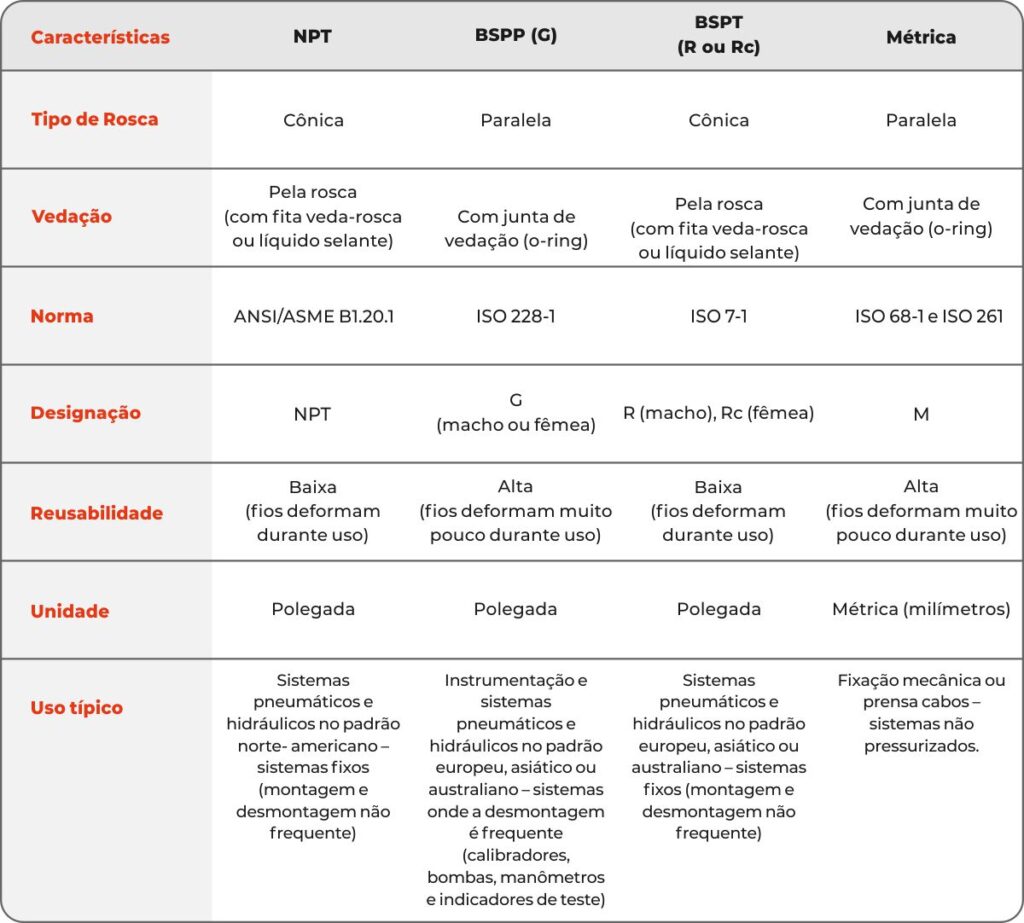

Aplicações e comparativo entre os principais tipos de roscas
Cada tipo de rosca atende a requisitos específicos de projeto e aplicação. Conexões NPT são comuns em sistemas americanos, com foco em aplicações em que o uso de o-rings não é ideal.
Roscas BSP, em suas variações G e R, dominam o mercado europeu e oferecem opções versáteis para diferentes formas de vedação. Além disso, a rosca BSP paralela, o padrão mais utilizado no Brasil, possui uma robustez muito maior quando utilizado em sistemas que são desrosqueados e rosqueados várias vezes.
As roscas métricas, por sua vez, são as mais empregadas em montagens e suportes mecânicos, com padrão ISO amplamente aceito.
A escolha correta depende da origem do equipamento, do tipo de fluido, da pressão de trabalho e da necessidade de desmontagens futuras.
Por que é importante identificar corretamente o tipo de rosca?
Identificar corretamente o tipo de rosca é essencial para evitar falhas de montagem, vazamentos e danos aos componentes.
O uso de calibradores de rosca, comparadores visuais e verificação do padrão normativo são boas práticas no momento da instalação. Roscas cônicas exigem maior torque e não devem ser usadas com anel de vedação.
Roscas paralelas, por outro lado, necessitam de juntas para garantir a estanqueidade. Em sistemas mistos, a utilização de adaptadores certificados é altamente recomendada.
Como medir o passo da rosca no sistema métrico ou sistema em polegadas
A identificação correta do passo da rosca é essencial para garantir a compatibilidade entre conexões e evitar vazamentos ou falhas de montagem. O passo da rosca pode ser medido de duas formas, dependendo do sistema de unidades adotado: métrico ou em polegadas.
No sistema métrico, o passo é definido pela distância entre dois filetes consecutivos da rosca, medida em milímetros. Por exemplo, uma rosca M20x1,5 indica um diâmetro externo de 20 mm e um passo de 1,5 mm entre cada filete. Essa medição é feita com paquímetros de precisão ou com calibradores de passo específicos.
Já no sistema em polegadas, utilizado em roscas do tipo NPT e BSP, o passo é expresso em fios por polegada (threads per inch – TPI). Isso significa que o valor representa quantos filetes existem em uma polegada linear ao longo da rosca. Por exemplo, uma rosca 1/4″ NPT com 18 TPI possui 18 filetes em cada polegada de comprimento. Para essa medição, são utilizados calibradores de rosca com referência em TPI.
Entender essa diferença é crucial para identificar corretamente o tipo de rosca e evitar a instalação incorreta de componentes com padrões incompatíveis. Além disso, o passo influencia diretamente na vedação, no torque de aperto e na durabilidade da conexão.
Tamanhos mais comuns em instrumentação
Entre os tamanhos mais frequentes estão as roscas de 1/8″, 1/4″ e 1/2″ nos padrões NPT e BSP, bem como M12 e M20 em sistemas métricos. Para parafusos de fixação mecânica, roscas métricas M2, M3, M4 e M5 são também muito utilizadas.
Esses padrões aparecem em manômetros, transmissores, válvulas de processo e acessórios industriais.
A compatibilidade entre diferentes padrões deve ser verificada com cuidado, pois roscas aparentemente similares podem ter passo, diâmetro ou perfil diferentes.
Recomendações para seleção e instalação
- Sempre consulte a ficha técnica do fabricante
- Utilize fita veda-rosca ou selante apenas em roscas cônicas (NPT, BSPT/R)
- Não use fita veda-rosca em roscas com vedação por anel (BSPP/G)
- Em sistemas mistos, utilize adaptadores certificados
