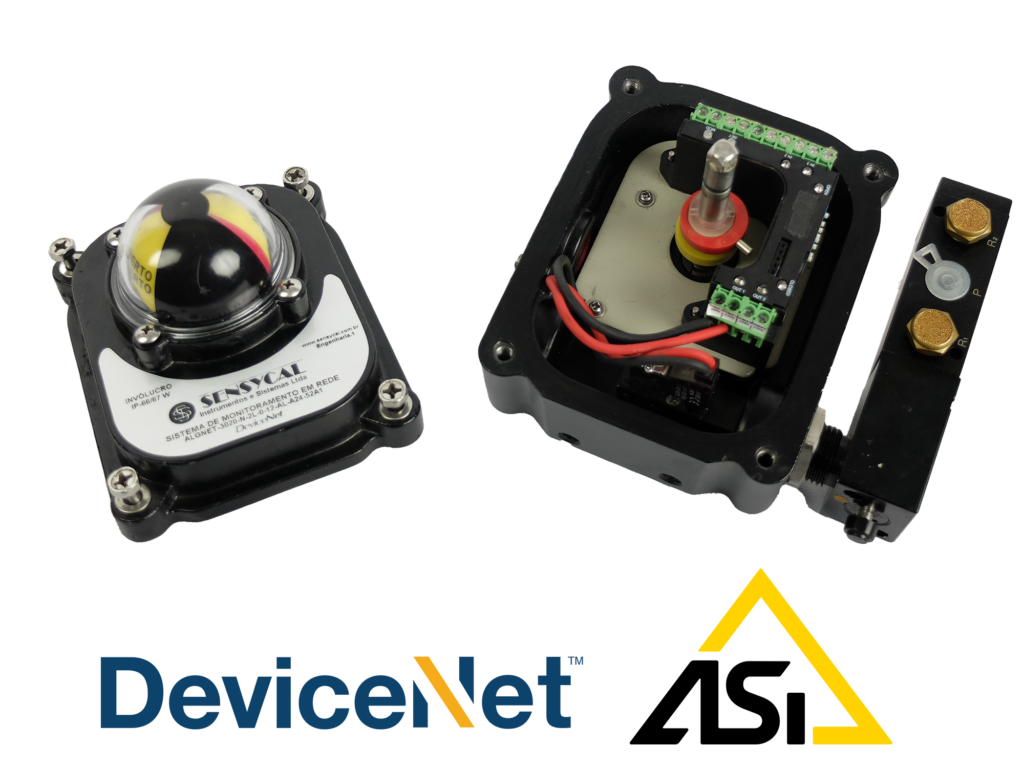

ALGNET-3000

ALGNET-3000

Sistema de Monitoramento em Rede – Uso geral

Sistema de Monitoramento em Rede para válvulas ON/OFF rotativas.

Acoplada válvula solenoide com bobina integrada dentro da caixa, concentrando, um único instrumento, o comando e o monitoramento da válvula ON/OFF.

Opções de protocolos de comunicação em rede:
ALGNET-3010: Rede ASi
ALGNET-3020: Rede DeviceNet.

Invólucro com proteção IP66/IP67 para uso geral.

Possui indicador visual de posição que possibilita identificação do estado de válvula mesmo à distância.

Sensores:

Sensor Magnético (efeito Hall) SPDT 250mA, 100VAC/VDC, integrado em uma placa encapsulada

Haste tipo NAMUR.

De 1-2 sensores locais.

02 (duas) conexões elétricas de 1/2″ NPT(F) ou 3/4″ NPT(F);

Invólucro em Alumínio “Copper-Free” com pintura preta. Grau de proteção do Invólucro IP-66/67W;

Bobinas:

Bobina 24VCC (1,3W) com tolerância +/- 10%, classe de isolação H (180°C), temperatura ambiente -10° / 50°C, grau de proteção IP65
Bobina 24VCC (0,6W) com tolerância +/- 10%, classe de isolação H (180°C), temperatura ambiente -10° / 50°C, grau de proteção IP65

Solenoide 3/2 vias ou 5/2 vias, corpo em alumínio, CV 1.4, conexão pneumática de 1/4″NPT(F), com operador manual;

Incluso kit suporte em aço carbono de fixação para atuadores padrão NAMUR;

Kit suporte ajustável: furação (80x30mm e 130x30mm com alturas de 20mm ou 30mm);

Downloads

Sistema de Monitoramento e Comando em Rede para Válvulas ON/OFF
