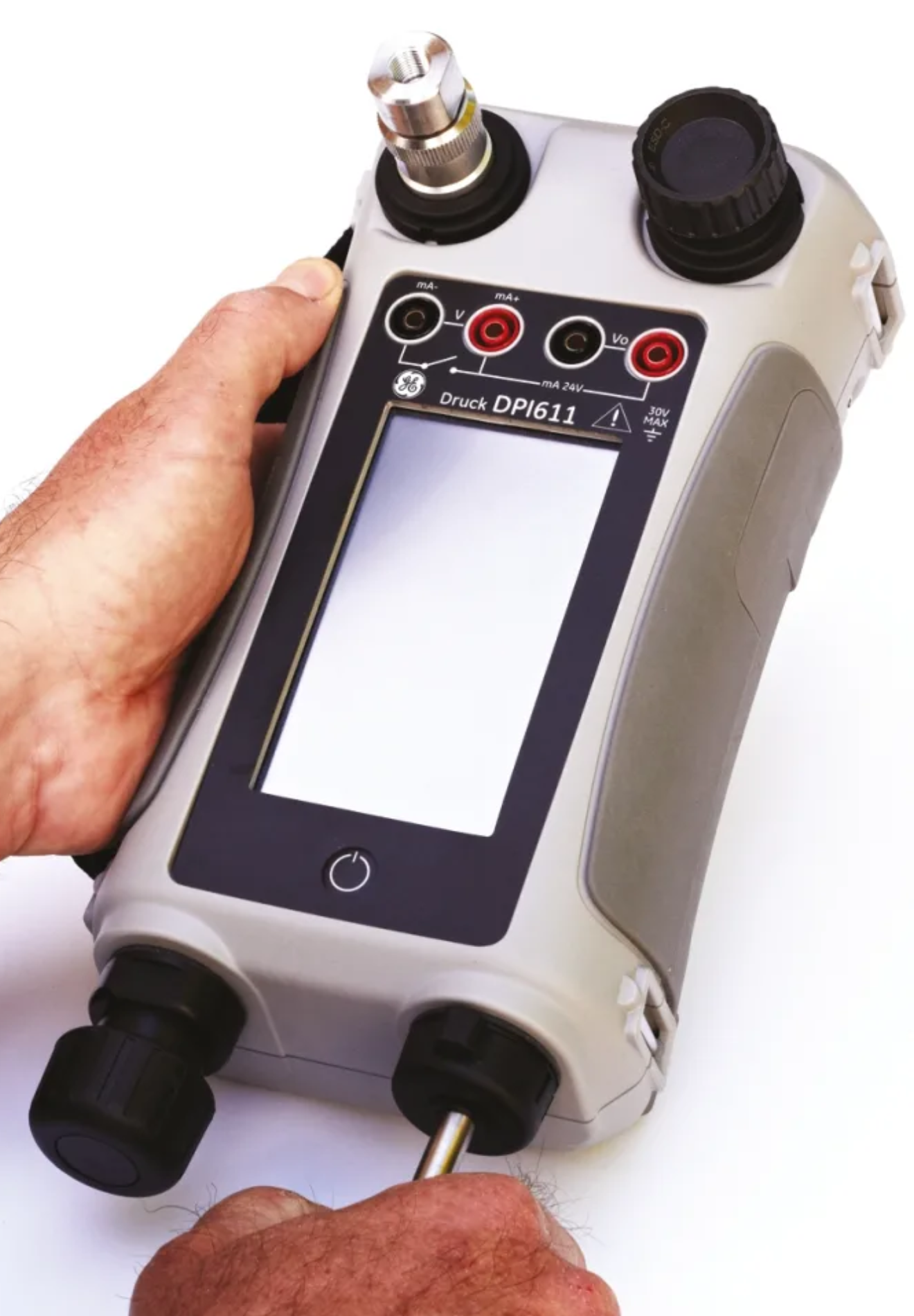

O DPI611 é um calibrador de pressão “hand-held” (de mão) que combina, em um único instrumento, geração de pressão, medição de sinais elétricos e alimentação de loop. Isso permite realizar testes e calibrações com muito mais agilidade, tanto em campo quanto em bancada, reduzindo a dependência de diversos acessórios e equipamentos separados.
Projetado como uma evolução direta da família DPI600, o DPI611 preserva a confiabilidade pela qual a linha Druck ficou conhecida, mas com ganhos relevantes de portabilidade e desempenho. Ele é significativamente menor e mais leve que modelos anteriores, facilitando o uso em locais de difícil acesso e tornando a rotina de calibração mais prática para equipes de instrumentação e manutenção.
Na geração de pressão, o DPI611 entrega rapidez e controle. É possível gerar desde vácuo até pressão pneumática de forma eficiente, alternando facilmente entre pressão e vácuo por meio de um seletor. O ajuste fino é feito com controles integrados, ajudando a estabilizar pontos de calibração com precisão e repetibilidade — algo essencial ao calibrar transmissores, manômetros, chaves de pressão e outros instrumentos de processo.
A operação também foi pensada para produtividade. A interface com tela colorida sensível ao toque oferece seleção rápida de aplicações, tarefas prontas e favoritos, reduzindo o tempo de configuração e o risco de erros. Além disso, o DPI611 pode calcular erros e indicar PASS/FAIL (aprovado/reprovado), permitindo decisões mais rápidas durante ajustes de zero e span, e padronizando o procedimento entre diferentes técnicos.

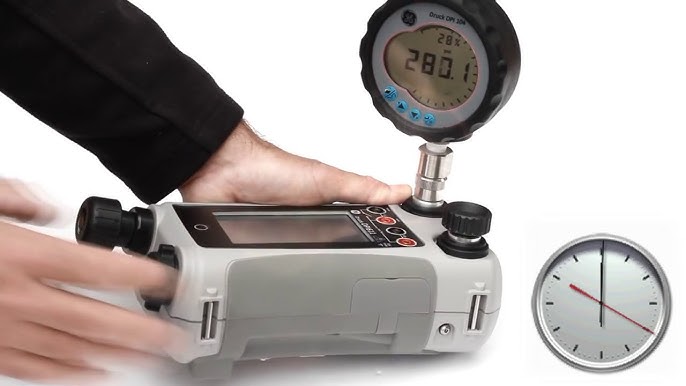

Outro grande diferencial é o sistema de conexão de pressão “quick-to-fit”, que simplifica a montagem de linhas e ajuda a eliminar vazamentos comuns em conexões convencionais. Sem ferramentas e sem necessidade de vedação adicional, o setup fica mais rápido e previsível — especialmente útil quando há muitas intervenções ao longo do dia ou quando a calibração ocorre em ambientes industriais mais exigentes.
Para quem precisa de rastreabilidade e documentação, o DPI611 oferece recursos de registro e integração com softwares de calibração, apoiando rotinas mais “paperless” (sem papel) e com melhor organização de dados. É uma solução moderna e compacta para aumentar a eficiência da calibração, com o equilíbrio certo entre robustez, facilidade de uso e desempenho metrológico.
| Faixa (bar) | Faixa (psi) | Exatidão (%FS) | Incerteza total 1 ano, 10°C a 30°C (%FS) | Sobrepressão |
|---|---|---|---|---|
| -1 a 1 | -14,5 a 15 | 0,0185 | 0,025 | 150% FS |
| -1 a 2 | -14,5 a 30 | 0,0185 | 0,025 | 150% FS |
| -1 a 7 | -14,5 a 100 | 0,0185 | 0,025 | 150% FS |
| -1 a 10 | -14,5 a 150 | 0,0185 | 0,025 | 150% FS |
| -1 a 20 | -14,5 a 300 | 0,0185 | 0,025 | 150% FS |
Observações: FS = full scale. Exatidão definida como não-linearidade, histerese e repetibilidade.
Para -10°C a 10°C e 30°C a 50°C, adicionar erro de 0,001%FS/°C (conforme especificação).
| Conexão de pressão | Tool-less quick-fit. Adaptadores fornecidos: G1/8 fêmea e 1/8 NPT fêmea. |
|---|---|
| Meio de pressão | Maioria dos gases compatíveis com alumínio, latão, aço inox, nitrila, vedações de poliuretano, PTFE, acetal e nylon. |
Incerteza total especificada para 10°C a 30°C por 1 ano; há erro adicional para -10°C a 10°C e 30°C a 50°C conforme tabela do datasheet.
| Função | Faixa | Resolução |
|---|---|---|
| Medição de tensão DC | ±200 mV / ±2000 mV / ±20 V / ±30 V | 0,001 mV / 0,01 mV / 0,00001 V / 0,0001 V |
| Medição de corrente | ±20 mA / ±55 mA | 0,0001 mA |
| Fonte de tensão DC | 10 V (fixo, máx. 25 mA) / 24 V (fixo, máx. 25 mA) | 0,001 V |
| Fonte de corrente | 0 a 24 mA (com ou sem loop power interno) | 0,001 mA |
| Temperatura de operação | -10 a 50°C (0 a 40°C quando alimentado por adaptador de rede opcional IO620-PSU) |
|---|---|
| Temperatura de armazenamento | -20 a 70°C |
| Grau de proteção | IP54 (protegido contra poeira e respingos em qualquer direção) |
| Umidade | 0 a 90% RH, sem condensação |
| Altitude | Até 2000 m |
| Dimensões (C × L × A) | 270 × 130 × 120 mm |
|---|---|
| Peso | 1,96 kg (incluindo baterias) |
| Alimentação | 8 × pilhas AA alcalinas |
| Autonomia | 18 a 26 h (dependendo das funções) |
| Adaptador de rede (opcional) | P/N IO620-PSU, entrada 100–260 VAC ±10%, 50/60 Hz; saída DC 5 V, 1,6 A |
| Part number | Faixa manométrica |
|---|---|
| DPI611-05G | -1 a 1 bar / -14,5 a 15 psi |
| DPI611-07G | -1 a 2 bar / -14,5 a 30 psi |
| DPI611-10G | -1 a 7 bar / -14,5 a 100 psi |
| DPI611-11G | -1 a 10 bar / -14,5 a 150 psi |
| DPI611-13G | -1 a 20 bar / -14,5 a 300 psi |
Para informações adicionais, verifique o documento de especificações técnicas.
