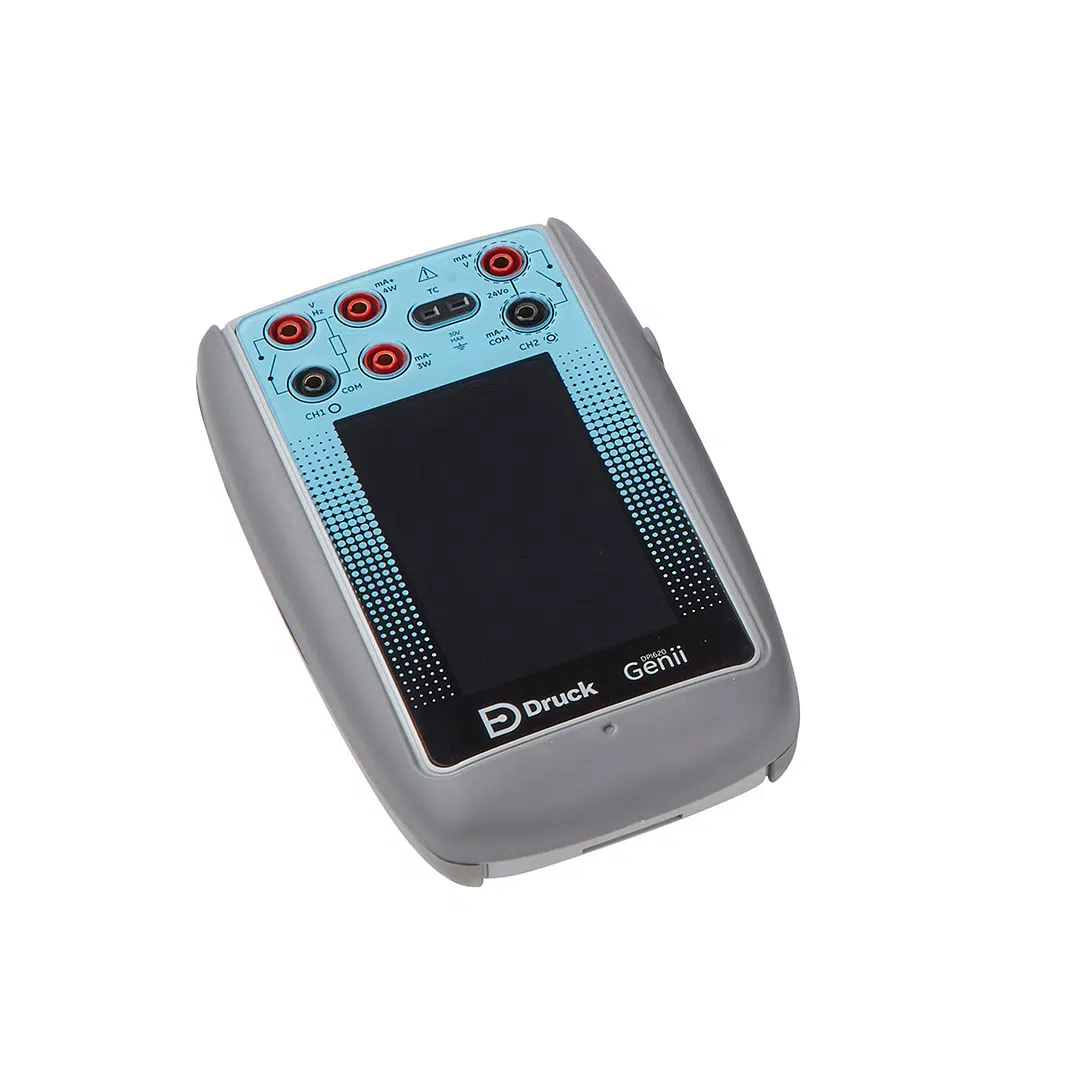

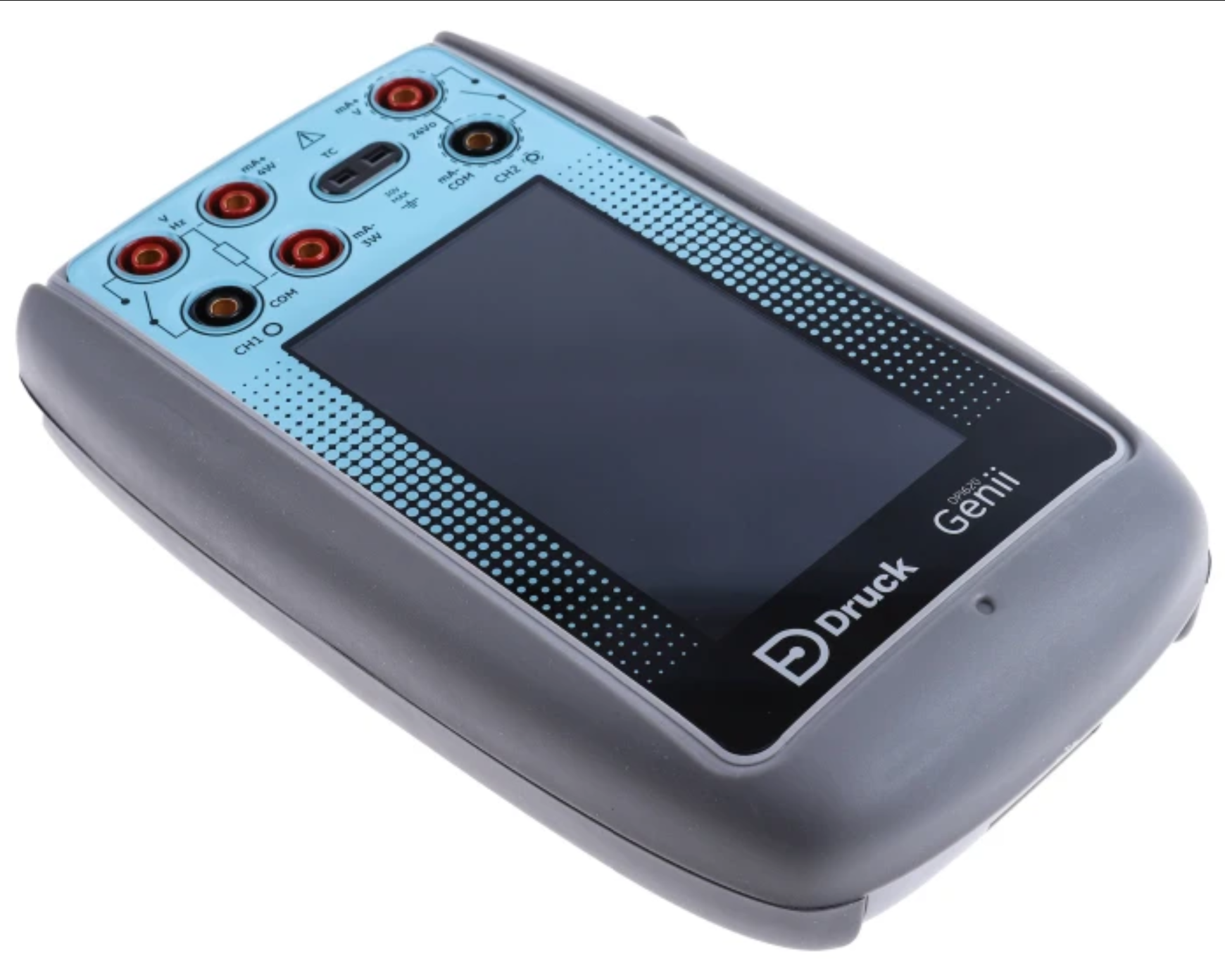

O DPI 620 Genii (DPI620G) é um calibrador portátil multifunção da Druck que permite a calibração de pressão, grandezas elétricas, frequência e temperatura.
Com o DPI620G, é possível realizar múltiplas medições simultâneas com altíssima exatidão. A medição de pressão é feita por meio dos módulos de pressão intercambiáveis PM620, permitindo que um mesmo calibrador faça medições em diferentes faixas de pressão. Você pode também realizar a geração de pressão através de uma estação móvel, permitindo a calibração completa de instrumentos de pressão.

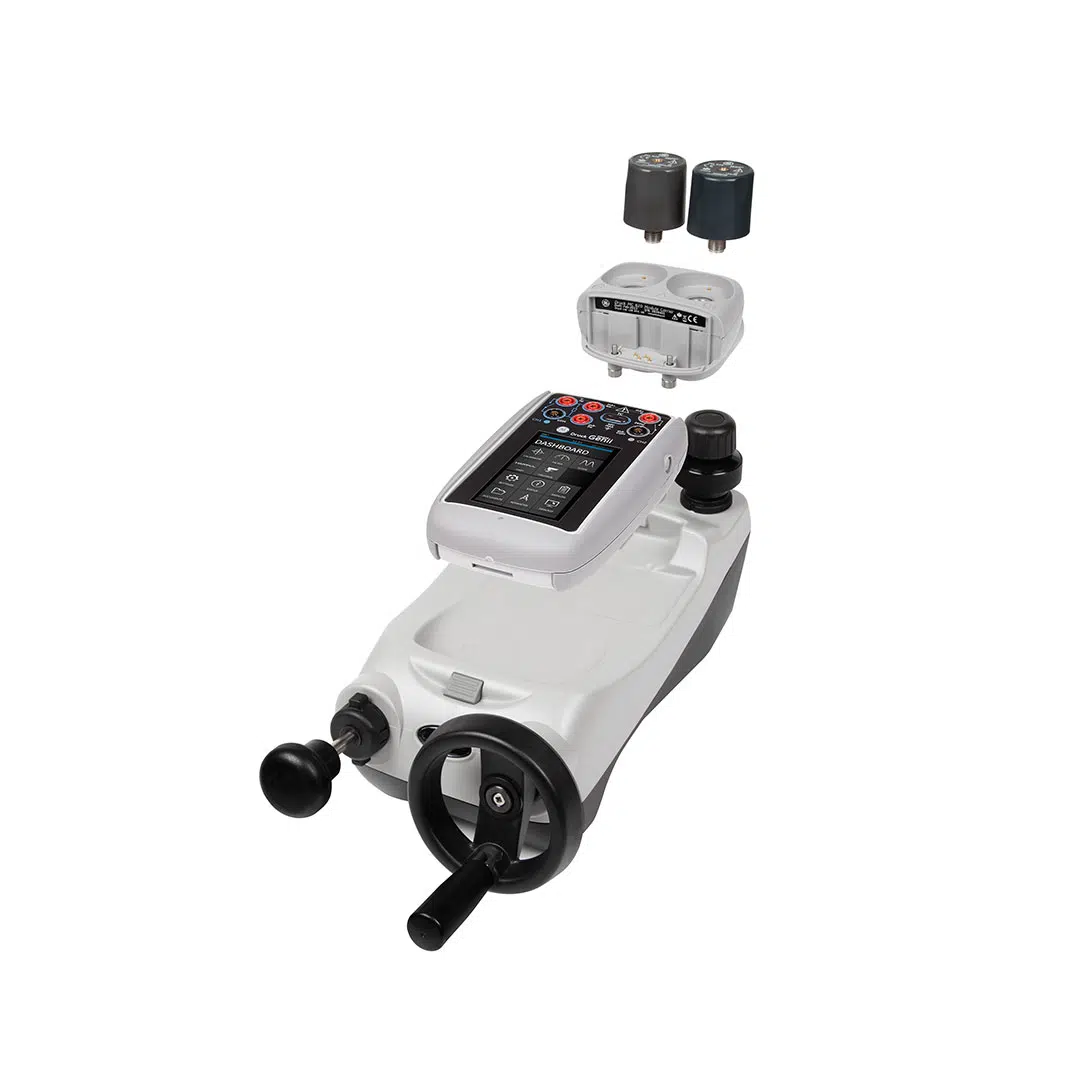

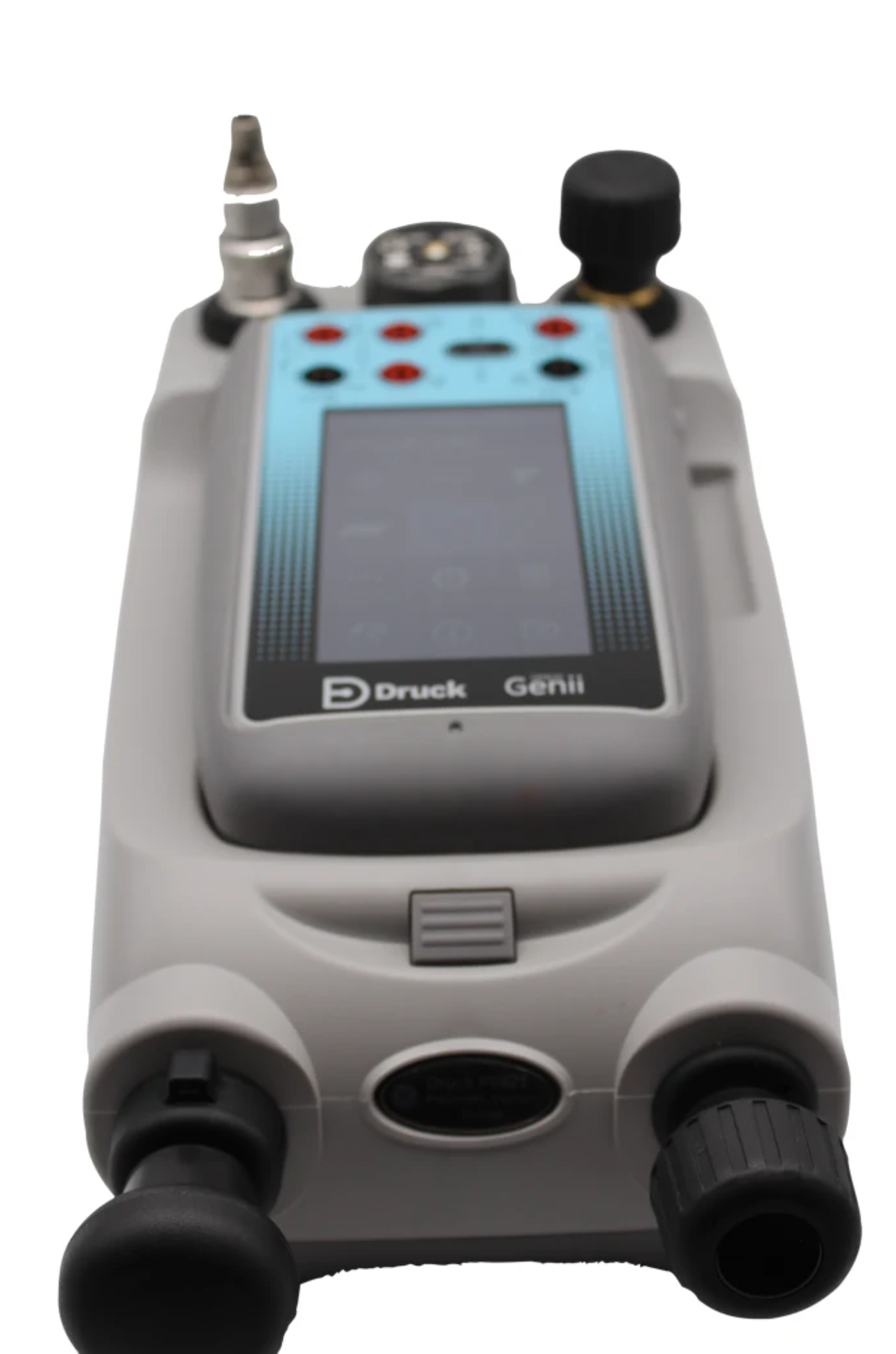

Um diferencial da linha DPI620 é a modularidade. Com os módulos PM620 e acessórios como MC620G e estações PV62X e PV624, o DPI620G passa a medir pressão e gerar pressão em uma ampla faixa, formando uma solução modular com ótimo custo/benefício.
Além disso, o DPI620G possui um configurador HART completo integrado, permitindo que você faça a configuração de instrumentos de campo. Configuradores PROFIBUS PA e FOUNDATION Fieldbus também podem ser adquiridos, possibilitando a comunicação multiprotocolo com um mesmo calibrador.
O DPI620 pode medir e gerar correntes em mA, tensões na escala de mV e V, resistências, frequências e uma variedade de termorresistências (RTDs) e termopares (TCs). Os multi-calibradores também oferecem uma fonte isolada de 24V para loops para energizar instrumentos, e uma fonte estabilizada de tensão direta.

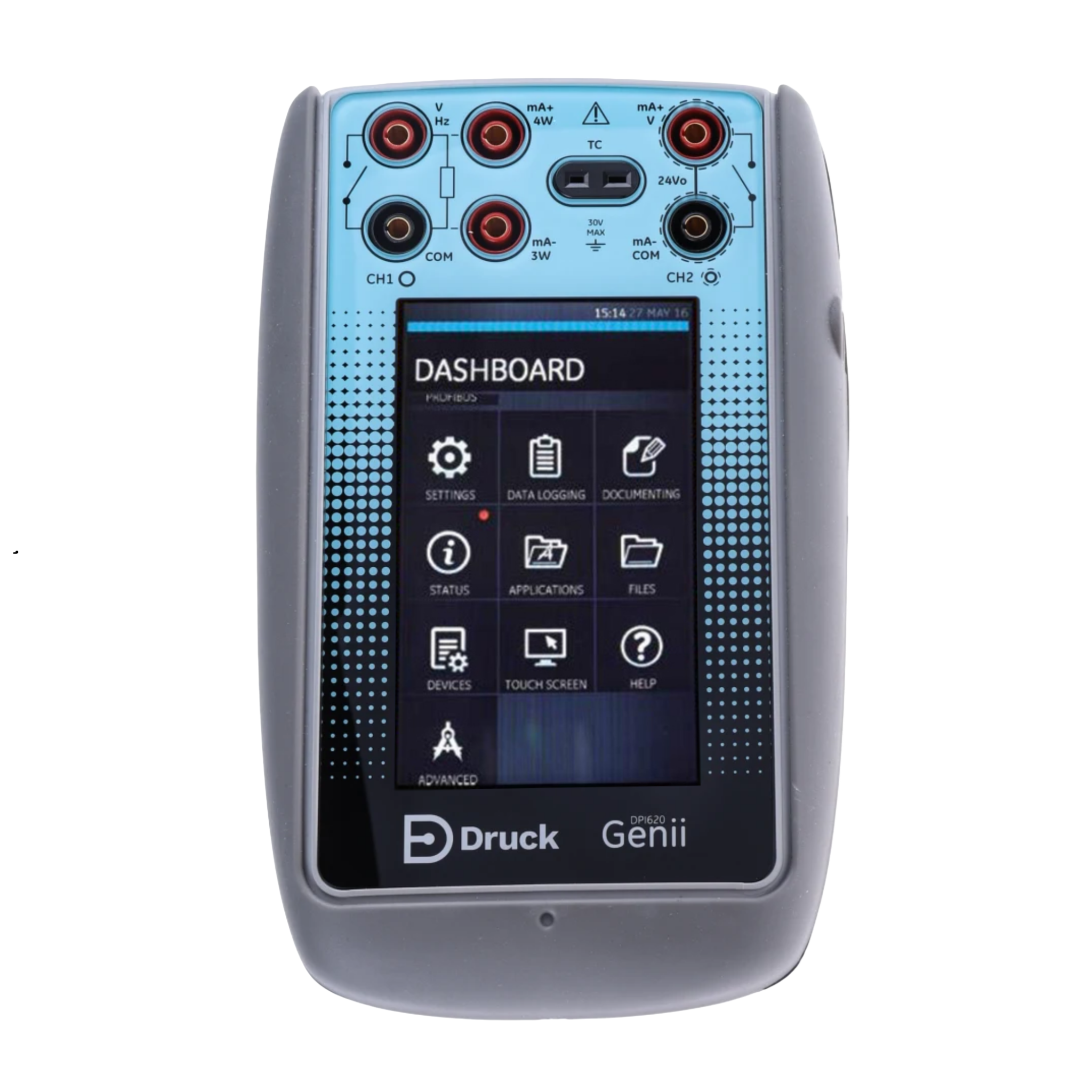

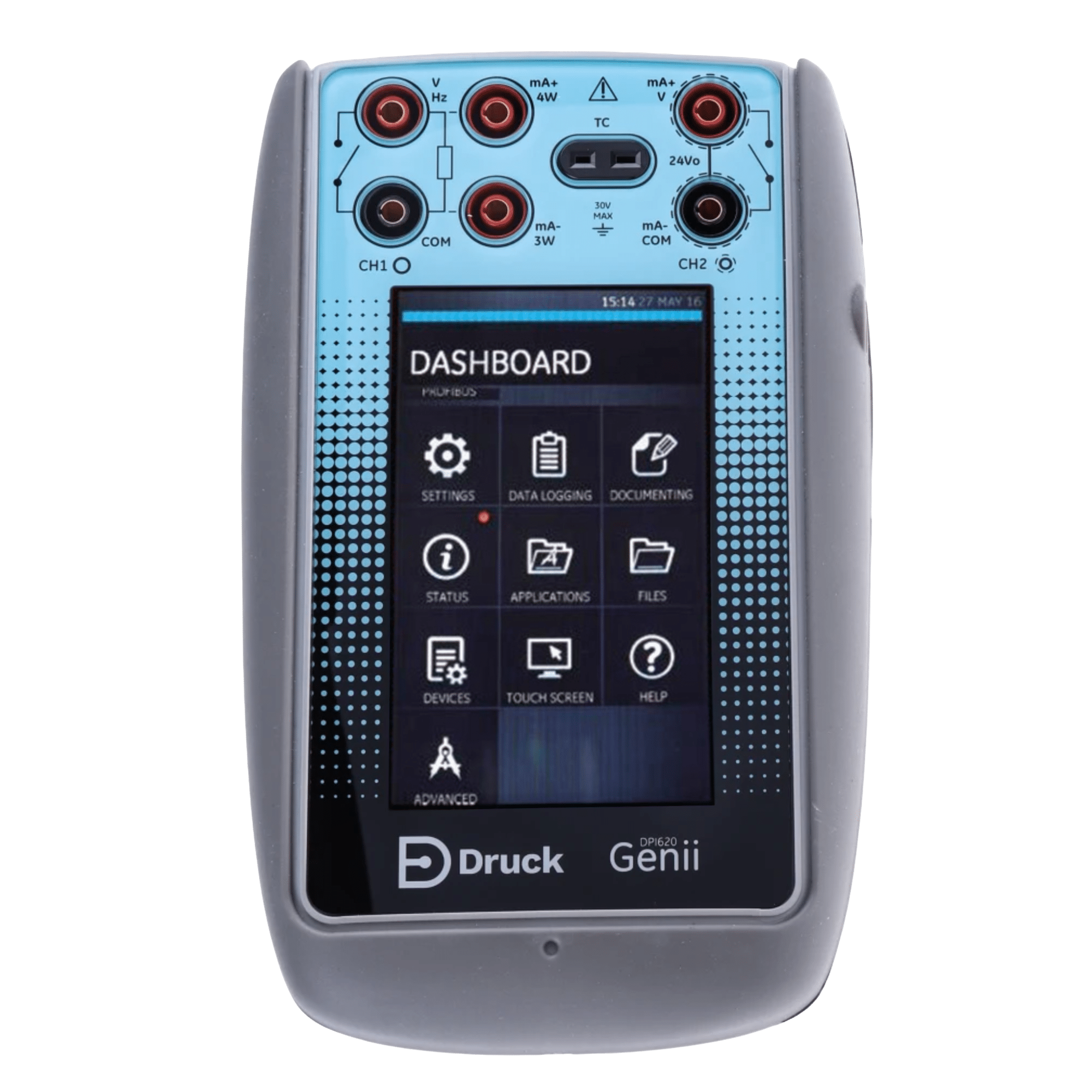

A interação com o DPI620 é feita através de uma tela touchscreen de 4.3 polegadas com interfaces intuitivas que possibilitam que os usuários aprendam rapidamente a utilizar as funções do multi-calibrador. O sistema operacional do DPI 620 permite que você abra arquivos PDF e assista vídeos no próprio calibrador.
| Dimensões (C × L × A) | 186 × 115,5 × 42,5 mm |
|---|---|
| Peso (com bateria) | 675 g |
| Grau de proteção | IP55 |
| Temperatura de operação | −10 a +50 °C |
| Temperatura de armazenamento | −20 a +70 °C |
| Umidade | 0 a 90% UR (sem condensação) |
| Tela | 4,3″ (110 mm), 480×800, touch; vidro temperado 2 mm |
|---|---|
| Processador | 800 MHz |
| Memória | 512 MB SDRAM; 4 GB flash |
| Armazenamento removível | microSD 8 GB (aceita até 32 GB) |
| Idiomas | Inclui português (PT), entre outros idiomas. |
| Bateria | Li-polímero 3,7 V — 4600 mAh (mín.) / 4800 mAh (típ.) |
|---|---|
| Vida útil (referência) | >500 ciclos (com >70% da capacidade) |
| Autonomia típica | ~12 h (medições CH1); ~7 h em função dupla com medição de mA (com fonte 24 V a 12 mA) |
| Temperatura de carga | 0 a 45 °C |
| Temperatura de descarga | −10 a +50 °C |
| USB | USB-A e USB Mini-B |
|---|---|
| Bluetooth | Bluetooth® (modelo B1) |
| Tensão CC (medição) | Até ±30 V |
|---|---|
| Tensão CA (medição) | Até 300 VCA (não aplicável a algumas versões: B / H) |
| Corrente (medição) | Até ±55 mA |
| Corrente (fonte/simulação) | 0,2 a 24 mA (loop interno ou externo) |
| Alimentação de loop interna | 24/28 V ±10% (impedância 100 Ω); opção 250 Ω via menu (HART) |
| Resistência (4 fios / True Ohms) | 0–400 Ω e 0–4000 Ω (não aplicável a algumas versões: B / H) |
| Frequência | 0–1 kHz e 1 kHz–50 kHz (não aplicável a algumas versões: B / H) |
| Temperatura | RTDs e Termopares (medição e simulação) |
As especificações completas de incerteza/exatidão variam por função e faixa. Abaixo estão referências de melhor caso (NLH&R) para orientação rápida. Para mais informações, verifique o documento de especificações técnicas.
| Função (faixa típica) | Referência (melhor caso) |
|---|---|
| Tensão CC (±20 V) | ≈ 0,0025% da leitura + 0,002% FS |
| Corrente (±55 mA) | ≈ 0,005% da leitura + 0,005% FS |
| Resistência (0–400 Ω, 4 fios) | ≈ 0,0055% da leitura + 0,001% FS |
| Frequência (0–1 kHz) | ≈ 0,0003% da leitura + 0,0002% FS |
| Compensação de junta fria (CJ) | 0,2 °C típico (10–30 °C; com incremento fora desta faixa) |
| Marcação | CE; UKCA |
|---|---|
| Segurança elétrica | BS EN 61010-1 |
| EMC | BS EN 61326-1 |
| Robustez (choque/vibração) | MIL-PRF-28800F (Classe II; queda 1 m) |
