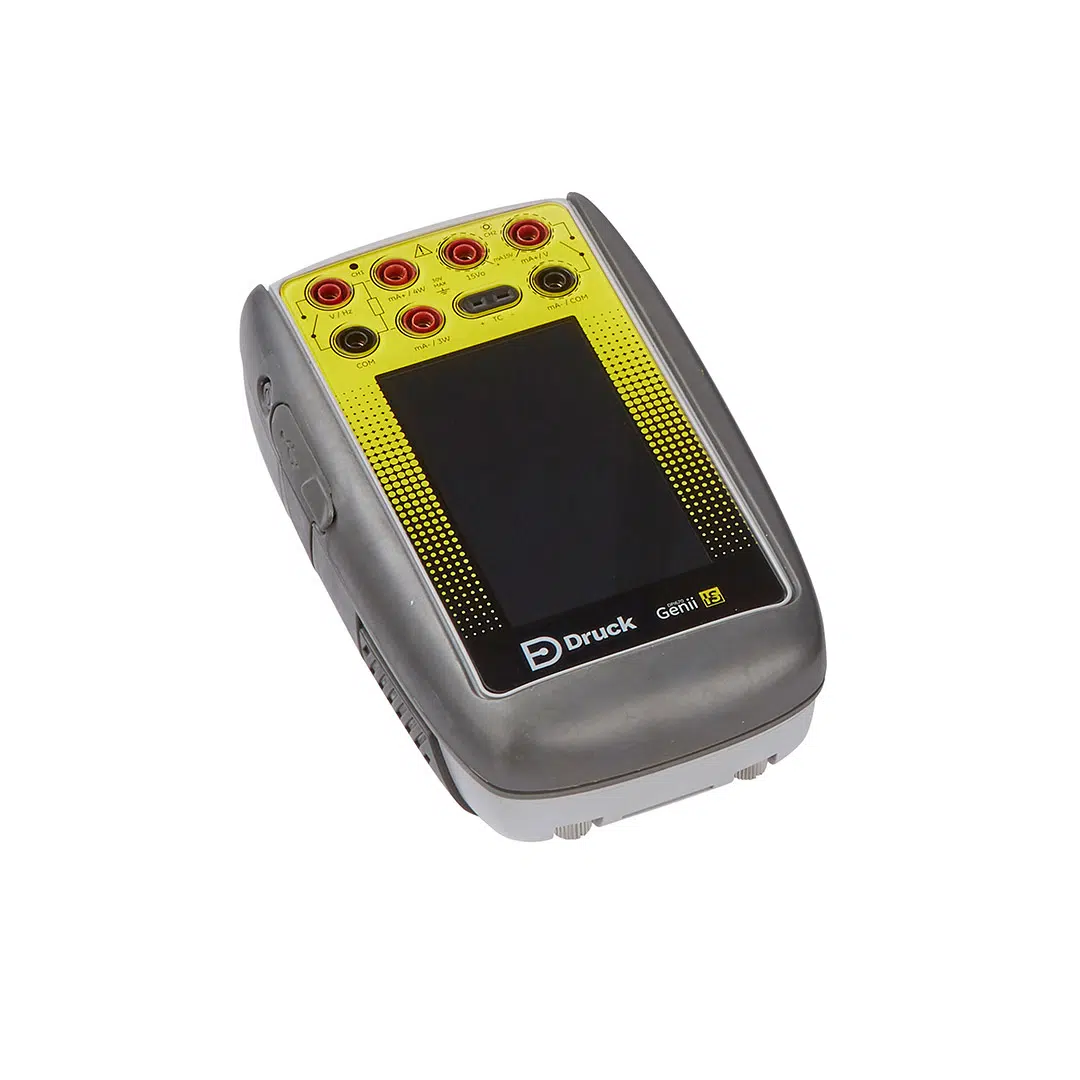

O DPI 620 Genii-IS (DPI620G-IS) é um calibrador móvel multifunção intrinsecamente seguro da Druck que permite a calibração de pressão, grandezas elétricas, frequência e temperatura.
Com o DPI620G-IS, é possível realizar múltiplas medições simultâneas com altíssima exatidão. A medição de pressão é feita por meio de módulos de pressão intercambiáveis, permitindo que um mesmo calibrador faça medições em diferentes faixas de pressão. Você pode também realizar a geração de pressão através de uma estação móvel, permitindo a calibração completa de instrumentos de pressão.
Além disso, o DPI620G-IS possui um configurador HART completo integrado, permitindo que você faça a configuração de instrumentos de campo. Configuradores PROFIBUS PA e FOUNDATION Fieldbus também podem ser adquiridos, possibilitando a comunicação multiprotocolo com um mesmo calibrador.
O DPI620G-IS pode medir e gerar correntes em mA, tensões na escala de mV e V, resistências, frequências e uma variedade de termorresistências (RTDs) e termopares (TCs). Os multi-calibradores também oferecem uma fonte isolada de 24V para loops para energizar instrumentos, e uma fonte estabilizada de tensão direta.

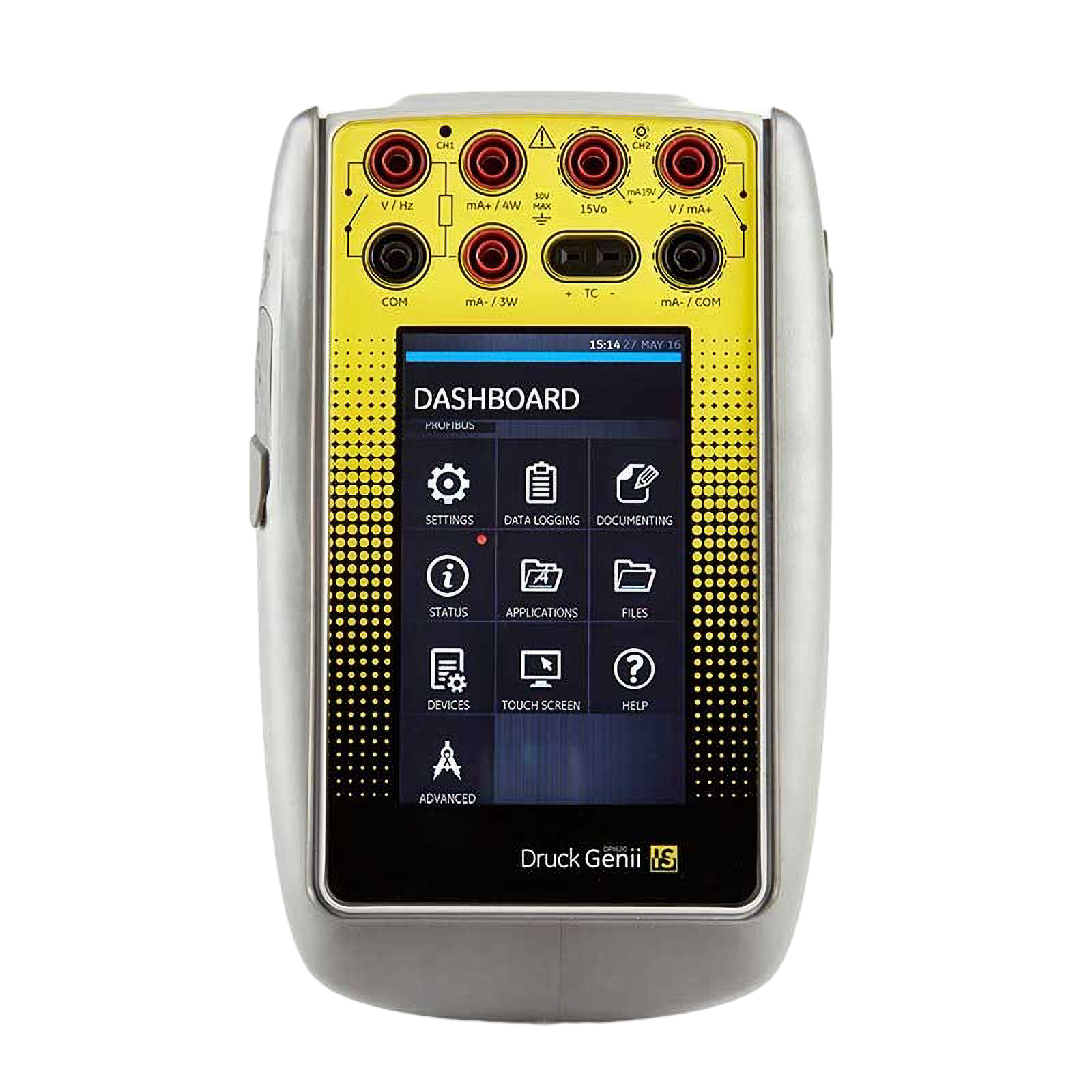

A interação com o DPI620G-IS é feita através de uma tela touchscreen de 4.3 polegadas com interfaces intuitivas que possibilitam que os usuários aprendam rapidamente a utilizar as funções do multi-calibrador. O sistema operacional do DPI620G-IS permite que você abra arquivos PDF e assista vídeos no próprio calibrador.

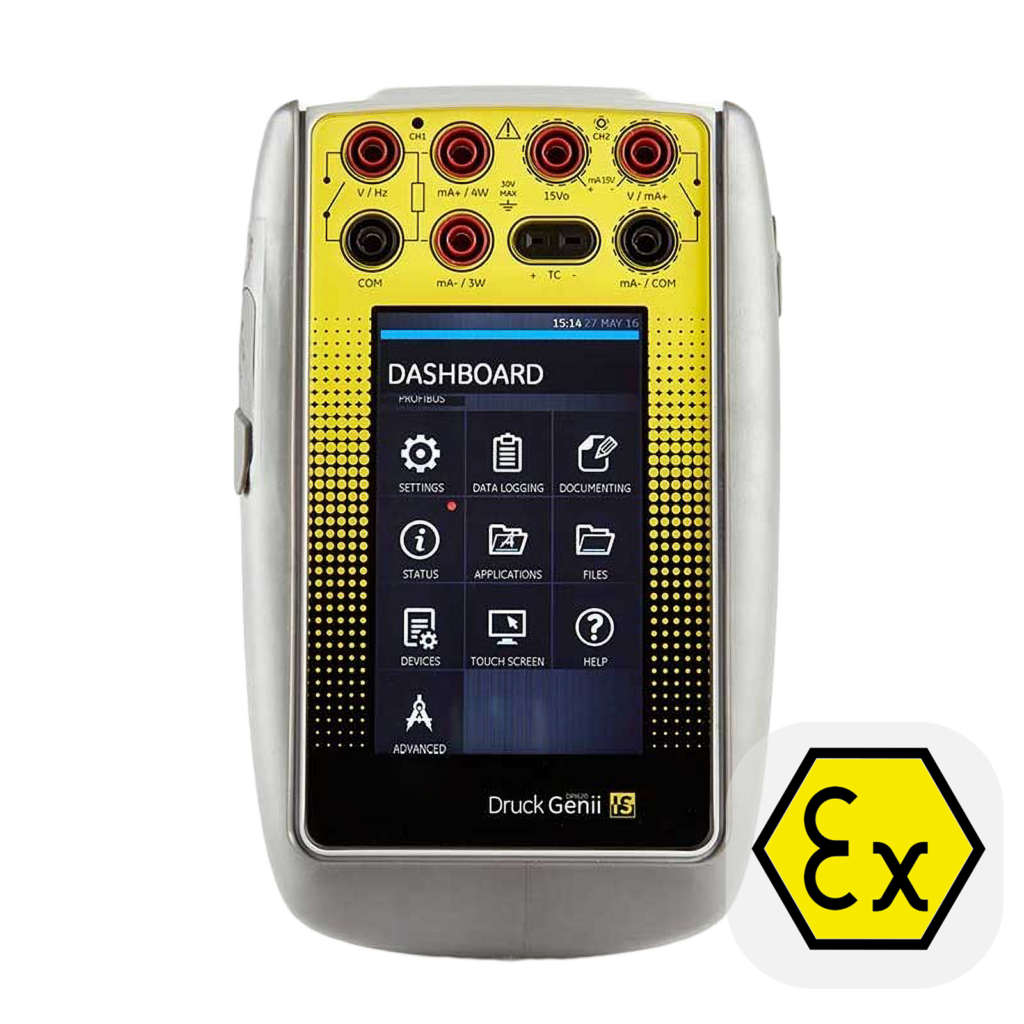

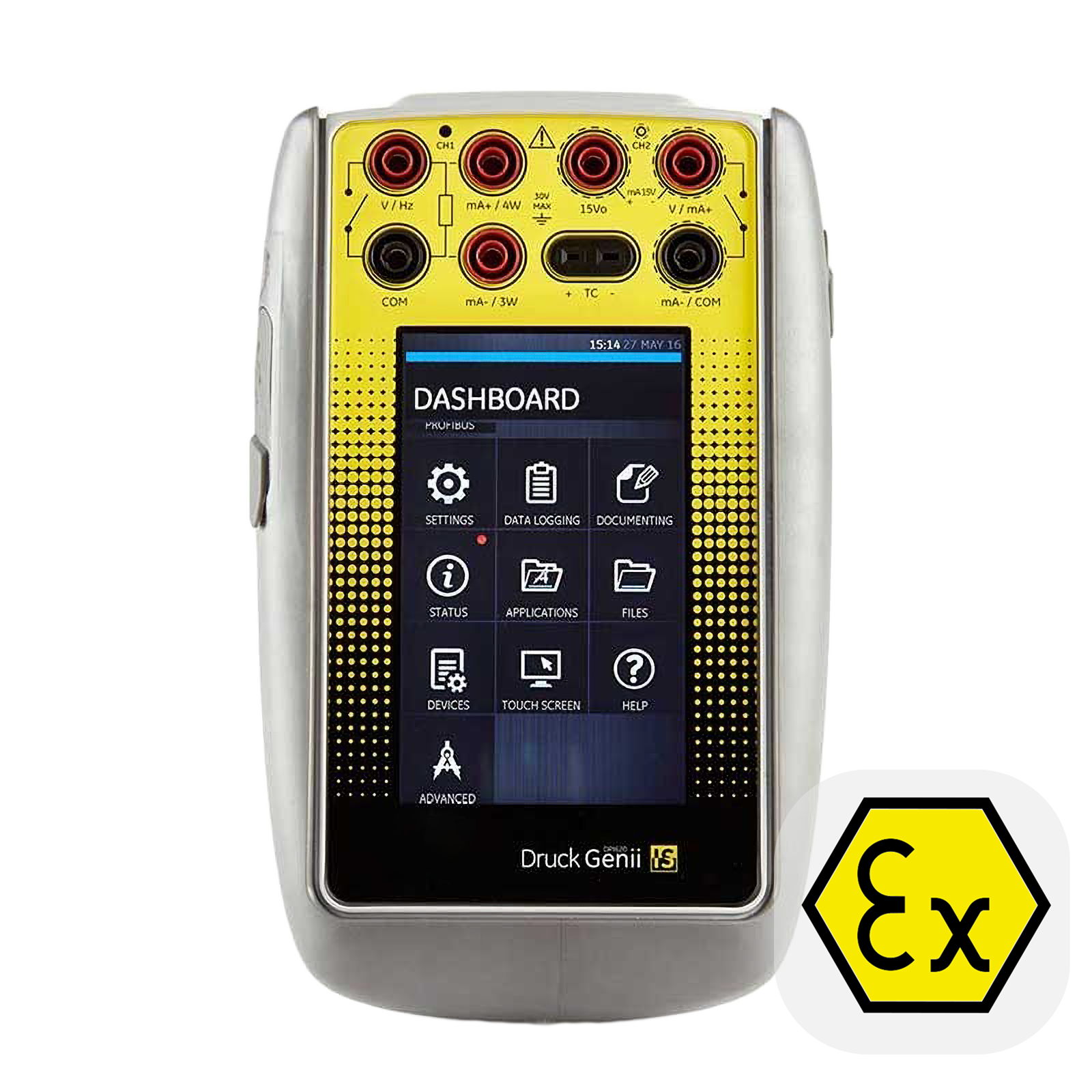

A certificação ATEX e IECEx de segurança intrínseca permite que o DPI 620 Genii-IS seja usado globalmente em áreas classificadas. A aprovação do modelo expande ainda mais a variedade de aplicações do equipamento, pois pode ser operado com segurança em áreas com atmosferas potencialmente explosivas, especialmente nos setores de processamento de petróleo e gás.
| Dimensões (C × L × A) | 183 × 114 × 55 mm |
|---|---|
| Peso (com bateria) | 1,1 kg |
| Grau de proteção | IP54 |
| Temperatura de operação | −10 a +50 °C |
| Temperatura de armazenamento | −20 a +70 °C |
| Umidade | 0 a 90% UR (sem condensação) |
| Tela | 4,3″ (110 mm), 480×800, touch; vidro temperado 2 mm |
|---|---|
| Processador | 800 MHz |
| Memória | 512 MB SDRAM; 8 GB flash |
| Idiomas | Inclui português (PT), entre outros idiomas. |
| Exibição simultânea | Até 5 janelas de leitura (versão IS) |
| Bateria | Li-ion 3,65 V — 4000 mAh (removível; LED indicador) |
|---|---|
| Vida útil (referência) | >500 ciclos (com >70% da capacidade) |
| Autonomia típica | ~7 h (medições CH1); ~5 h em função dupla com medição de mA (loop ativo a 12 mA) |
| Temperatura de carga | 0 a 45 °C |
| Temperatura de descarga | −10 a +50 °C |
| Carregamento | Somente em área segura, via carregador externo (bateria removida do instrumento) |
| USB | USB Mini-B (cliente) |
|---|
| Tensão CC (medição) | Até ±30 V |
|---|---|
| Tensão CA (medição) | Não aplicável na versão DPI620G-IS |
| Corrente (medição) | Até ±55 mA |
| Corrente (fonte/simulação) | 0,2 a 24 mA (loop interno ou externo) |
| Alimentação de loop interna (IS) | 15 V ±10% (impedância 100 Ω); opção 250 Ω via menu (HART) |
| Resistência (4 fios / True Ohms) | Disponível conforme versão (ver configuração/part number) |
| Frequência | Disponível conforme versão (ver configuração/part number) |
| Temperatura | RTDs e Termopares (medição e simulação) |
As especificações completas de incerteza/exatidão variam por função e faixa. Consulte as especificações técnicas para tabelas detalhadas (incluindo efeitos de temperatura e incerteza anual).
| ATEX / IECEx | II 2G Ex ib IIC T4 Gb (Zona 1 e 2) — Ta: −10 °C a +50 °C |
|---|---|
| ETL (EUA/Canadá) | Classe I, Zona 1 — AEx/Ex ib IIC T4 Gb — Ta: −10 °C a +50 °C |
| Marcação | CE; UKCA |
| Segurança elétrica | BS EN 61010-1 |
| EMC | BS EN 61326-1 |
| Robustez (choque/vibração) | MIL-PRF-28800F (Classe II; queda 1 m) |
