O multicalibrador elétrico MCS375 realiza a medição e a geração de sinais de malha de corrente (4 … 20 mA), tensão (1 … 5 V, 0 … 5 V, 0 … 10 V, 0 … 20 V) e frequência (geração até 100 kHz, medição até 30 kHz). Além disso, o MCS375 é capaz de ler sensores de temperatura termopar (tipos J, K, R, S, T, B, E, N, entre outros) e sensores de termorresistência (Pt100 e Cu50 a 2 fios), além de poder simular a saída desses sensores.

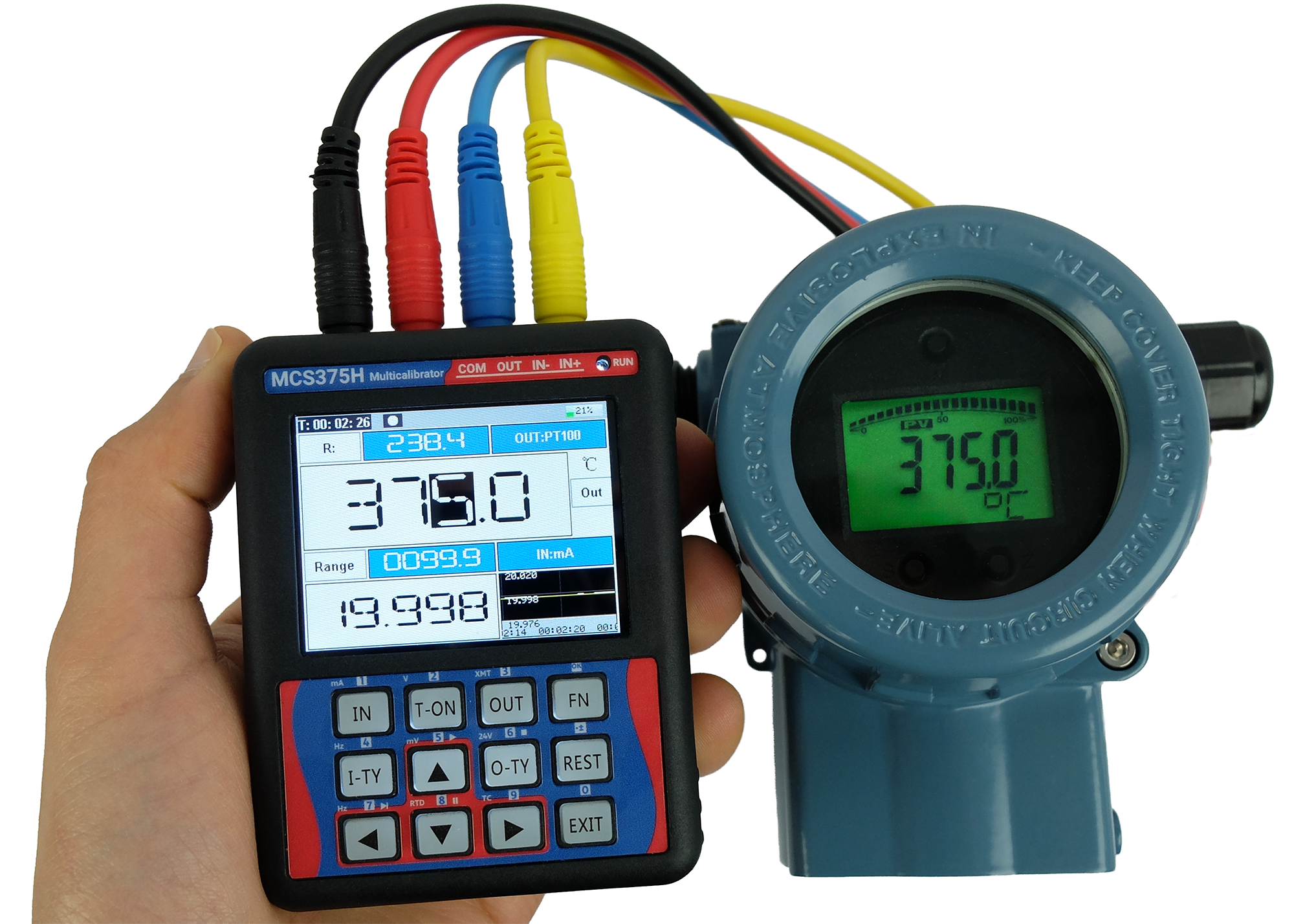

O calibrador mede e gera sinais de forma simultânea, e uma mesma tela mostra ambos os valores. Por exemplo, é possível ler um sensor Pt100 e ao mesmo tempo gerar um sinal de saída 4 … 20 mA. Os valores de entrada (leituras) e de saída (geração) do MCS375 podem ser convertidos em porcentagem de uma faixa, ou configurados para serem indicados em uma outra escala. Por exemplo, podemos ler um sinal de saída 4 … 20 mA de um transmissor de temperatura, porém indicar na tela do calibrador o valor lido não na escala 4 … 20 mA, porém na faixa da leitura de temperatura do transmissor (por exemplo, 0 a 100 graus Celsius).
O MCS375 possui uma fonte interna de 24 V que possibilita alimentar um transmissor ao mesmo tempo em que se lê o seu sinal de saída corrente. Podemos usar a fonte 24 V também para gerar uma corrente ativa e assim controlar um posicionador eletropneumático, por exemplo. Como o MCS375 é capaz de ler e gerar sinais simultaneamente, é possível controlarmos um posicionador 4 … 20 mA ao mesmo tempo que lemos sua retransmissão de posição, possibilitando a verificação da performance do posicionador.
É um equipamento muito leve (possui menos de 200 gramas) e compacto que pode ser operado com uma única mão. Suas dimensões reduzidas e operação através de botões facilitam o seu uso e fazem com que o SLC100+ seja ideal tanto para o laboratório quanto para o campo. Além disso, possui display LCD gráfico com luz de fundo configurável que permite seu uso em ambientes muito escuros ou muito claros.
O MCS375 possui as seguintes funções avançadas que são um grande diferencial:
Corrente
– Faixa: 0 a 20 mA – Ativa (com alimentação 24 Vcc) ou passiva
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,001 mA
Tensão
– Faixa: 0 a 30 V
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,001 V
Tensão (escala milivolts)
– Faixa: -110 a 110 V
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,01 mV
Frequência
– Faixa: 0 a 30 kHz com auto-range (faixa auto-ajustável)
– Exatidão: ± 0,1 % do fundo de escala (FE)
– Resolução: 0,0001 Hz até 1 kHz com auto-range (resolução auto-ajustável)
Termopares
– Tipos: S, B, E, K, R, J, T, N, WRe25, WRe26
– Exatidão: Até ± 0,25 % do fundo de escala (FE)
– Resolução: 1 °C
Termorresistências (RTDs)
– Tipos: Pt100 (385) e Cu50
– Ligação: 2 fios
– Exatidão: Até ± 0,25 % do fundo de escala (FE)
– Resolução: 0,1 °C (Pt100) / 1 °C (Cu50)
Resistência
– Faixa: 0 a 300 ohms
– Ligação: 2 fios
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,01 ohms
Corrente
– Faixa: 0 a 20 mA – Ativa (com alimentação 24 Vcc) ou passiva
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,001 mA
Tensão
– Faixa: 0 a 20 V
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,001 V
Tensão (escala milivolts)
– Faixa: -10 a 110 V
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,01 mV
Frequência
– Faixas: 0 a 99.999 Hz / 0 a 999.99 Hz / 0 a 9999 Hz / 0 a 100 kHz
– Exatidão: ± 0,5 % do fundo de escala (FE)
– Resolução: de 0,001 Hz até 0,1 kHz
Simulação/Geração de Termopares
– Tipos: S, B, E, K, R, J, T, N, WRe25, WRe26
– Exatidão: Até ± 0,25 % do fundo de escala (FE)
– Resolução: 1 °C
Simulação/Geração de Termorresistências (RTDs)
– Tipos: Pt100 (385) e Cu50
– Ligação: 2 fios
– Exatidão: Até ± 0,25 % do fundo de escala (FE)
– Resolução: 0,1 °C (Pt100) / 1 °C (Cu50)
Resistência
– Faixa: 50 a 300 ohms
– Exatidão: ± 0,05 % do fundo de escala (FE)
– Resolução: 0,1 ohms
Medição e Geração Simultâneas
Permite a geração e leitura de sinais de corrente, tensão ou frequência de forma simultânea, indicando ao mesmo tempo na tela o valor do sinal lido e o valor do sinal gerado.
Indicação em porcentagem
Além de indicar os sinais lidos ou gerados em tensão (V), corrente (mA) e frequência (Hz ou kHz), também indica valores em porcentagem
Função de rampa de saída configurável
Possui função de rampa automática de saída de corrente ou tensão com degraus e tempos de permanência configuráveis.
Função de mestre e escravo Modbus RTU
O MCS375 possui função de comunicação Modbus RTU com função mestre/host e escravo/device. Isso permite que o MCS375 faça a leitura e modifique as configurações de instrumentos Modbus, além de possibilitar que o MCS375 seja monitorado e controlado remotamente através de um mestre Modbus RTU.
Função de conversão de sinais de entrada em sinais de saída
Possui função que permite converter qualquer sinal de entrada em qualquer um dos sinais de saída de forma proporcional, com faixa de entrada e faixa de saída configuráveis
Através dessa função, é possível simular um transmissor de temperatura, ou utilizar um sinal de entrada como um sinal de controle para automaticamente definir o sinal de saída do calibrador MCS375.
Comunicador HART
O modelo MCS375H possui comunicador HART que implementa os comandos HART universais e comandos de prática comum, incluindo mudança de faixa, mudança de unidade, ajuste da saída de corrente, entre outros.
Função de registrador
Possui função de registrador com velocidade de até 0,1 s que permite registrar internamente até 20 000 valores de medição e/ou geração.
Desligamento automático
Desligamento automático pode ser habilitado para poupar bateria e configurado para desligar o equipamento após 30 minutos, 60 minutos, 90 minutos ou 120 minutos.
Temperatura de operação
-10 … 70 °C (14 … 158 °F)
Temperatura de armazenamento
-20 … 85 °C (-4 … 185 °F)
Umidade relativa
0 … 95 % sem condensação
Peso
≈ 0,175 kg
Invólucro
Caixa em ABS.

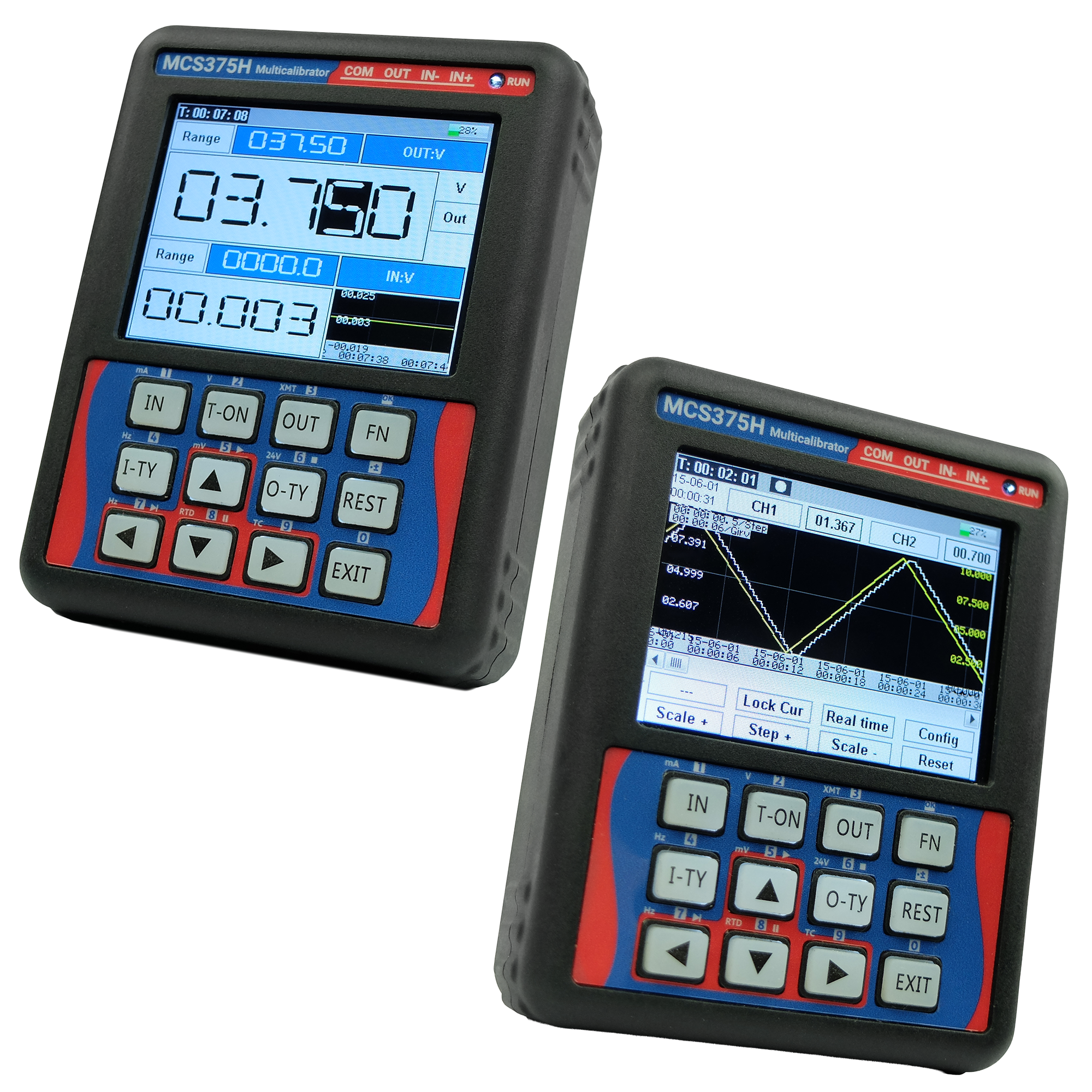

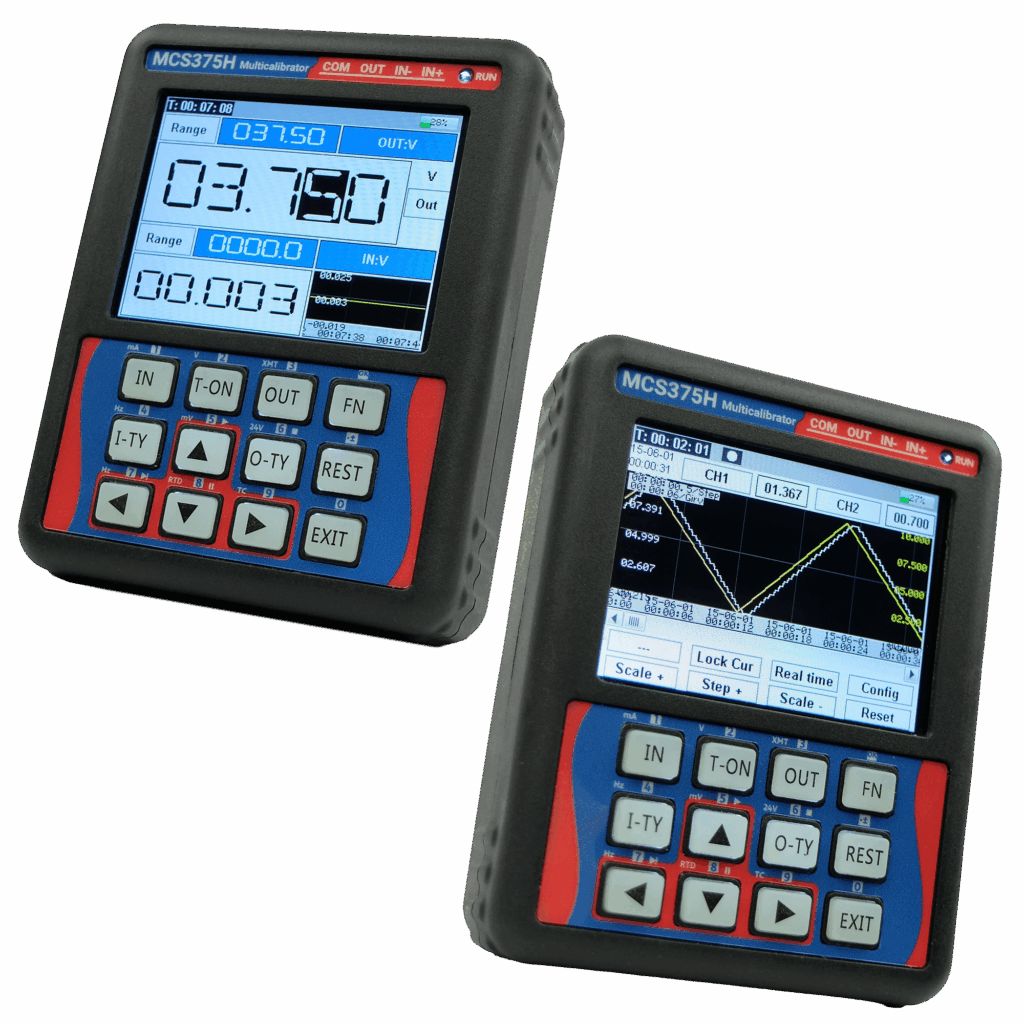

Tela/Display
LCD IPS colorido com luz de fundo com intensidade configurável através do menu.
Indicação de valores de sinais de entrada e saída em duas linhas separadas, permitindo visualização simultânea.
Bateria
Bateria de lítio recarregável de 3,7 V com capacidade de 2500 mAh.
Carregamento via porta USB tipo C na parte inferior do equipamento (5 V, 1000 mA).
Autonomia
≈ 20 horas (em modo de medição e com fonte de 24 V desativada).
≈ 8 horas (com fonte 24 V ativada – modo OUT mA 24V ou IN mA 24V).
