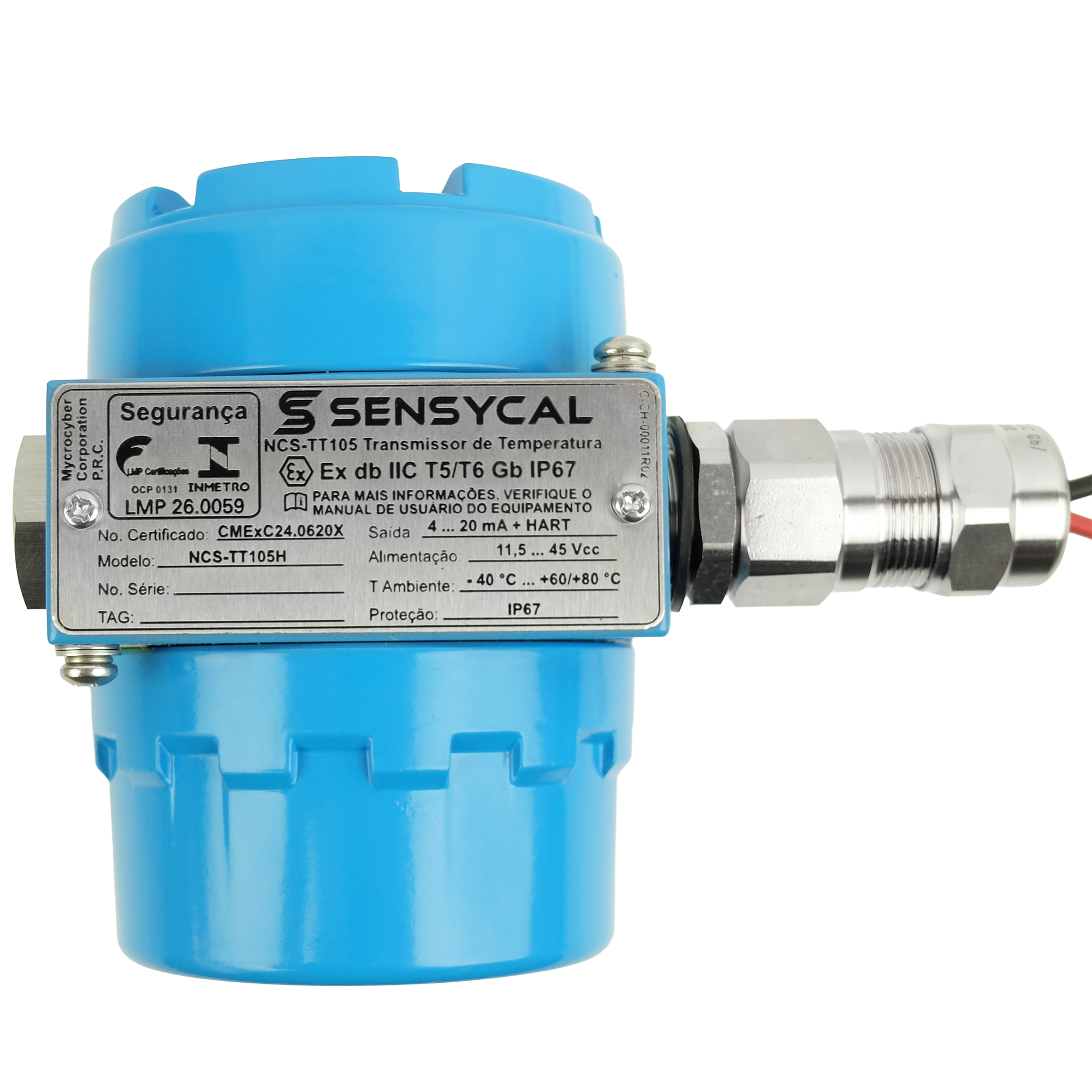

O NCS-TT105H é um transmissor de temperatura HART desenvolvido para aplicações industriais que exigem alta confiabilidade de medição, comunicação digital e operação segura em áreas classificadas. Trata-se de uma solução robusta para monitoração e controle de temperatura em processos críticos.

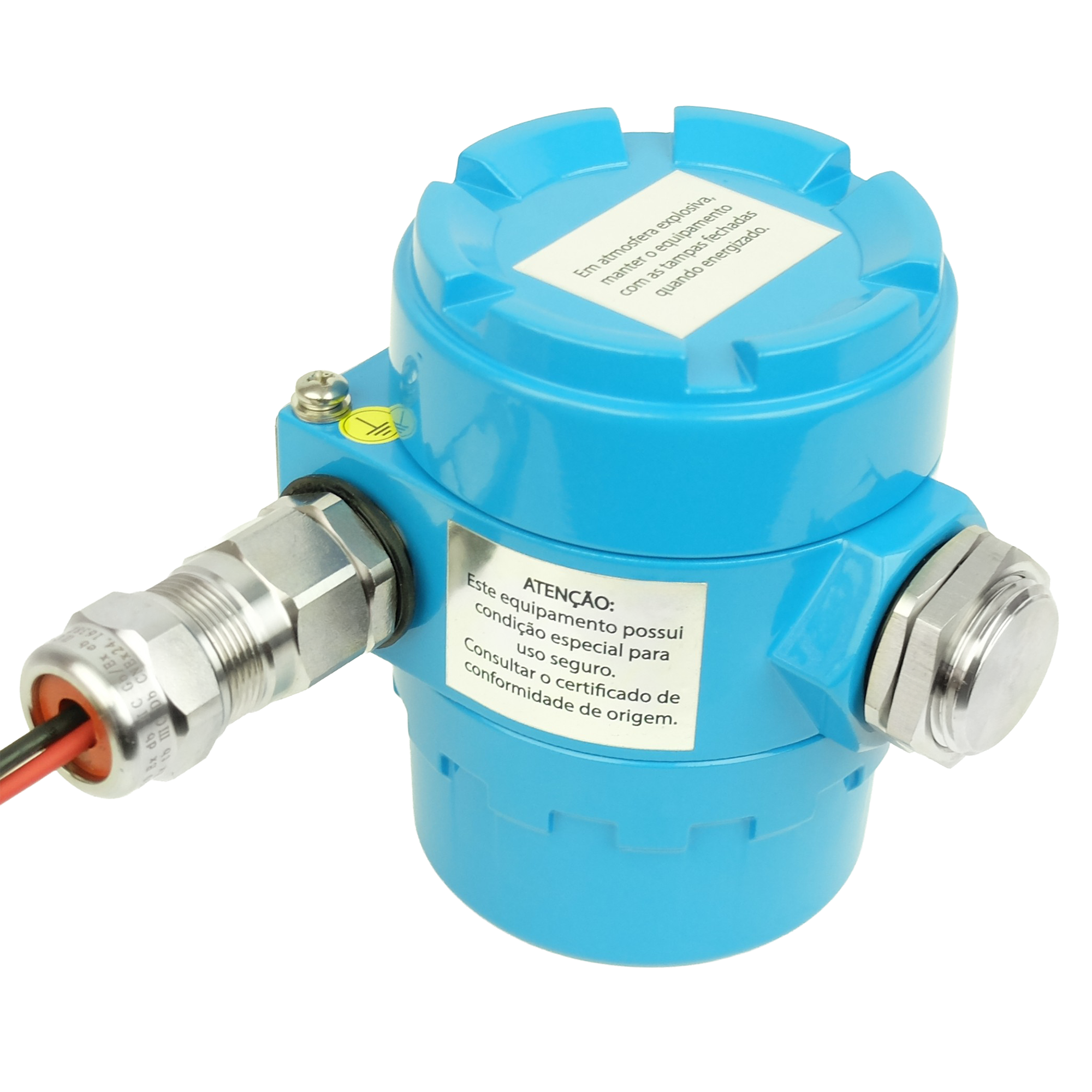

Projetado para uso em atmosferas explosivas, o equipamento possui proteção à prova de explosão Ex db IIC T5/T6 Gb, permitindo instalação em Zonas 1 e 2. Essa característica amplia sua aplicação em plantas químicas, petroquímicas, utilidades e outros ambientes industriais severos.

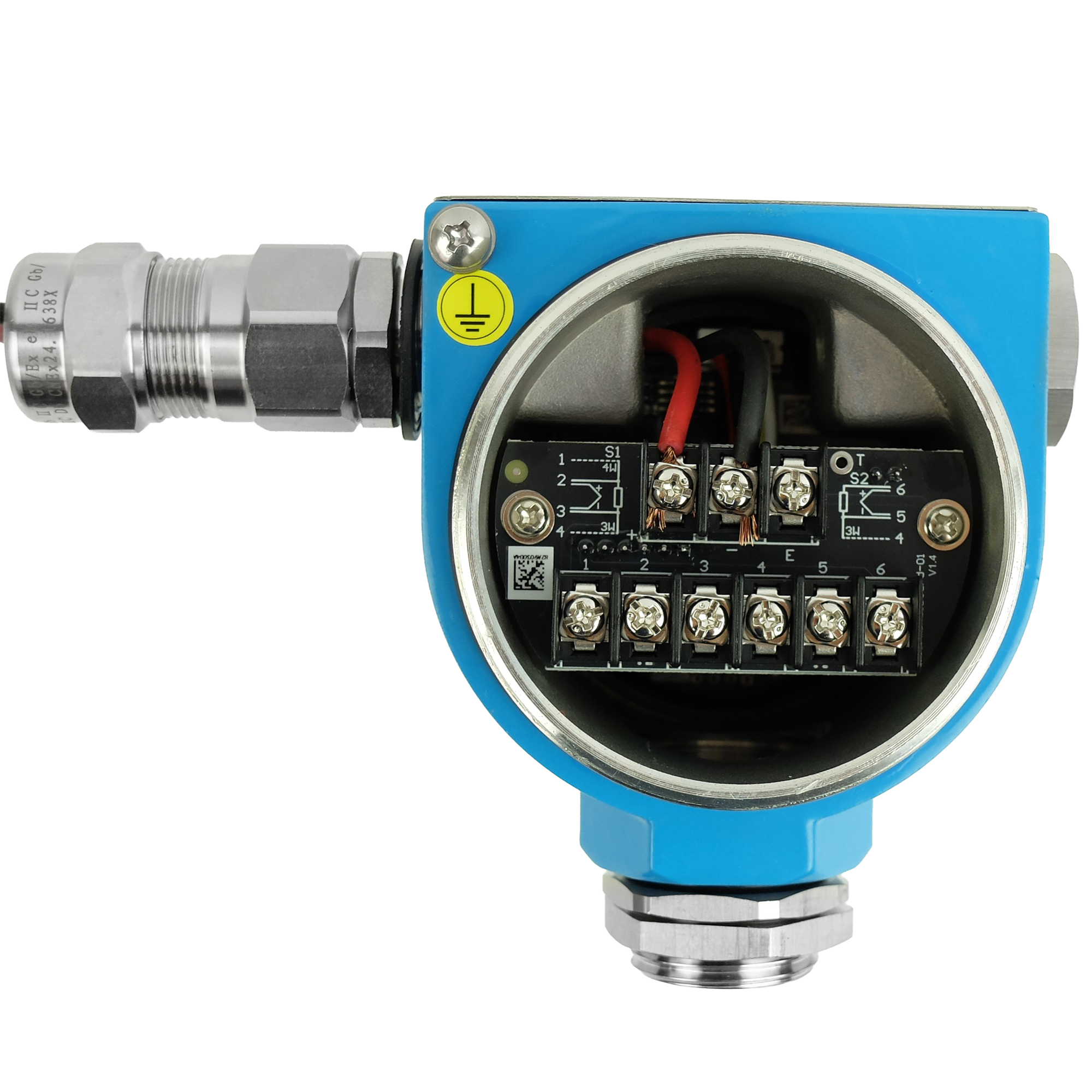

O transmissor conta com duas entradas para sensores de temperatura, aceitando termorresistências a 2, 3 ou 4 fios, termopares, sinais em mV e resistência. Essa versatilidade facilita sua integração a diferentes pontos de medição e necessidades de processo.

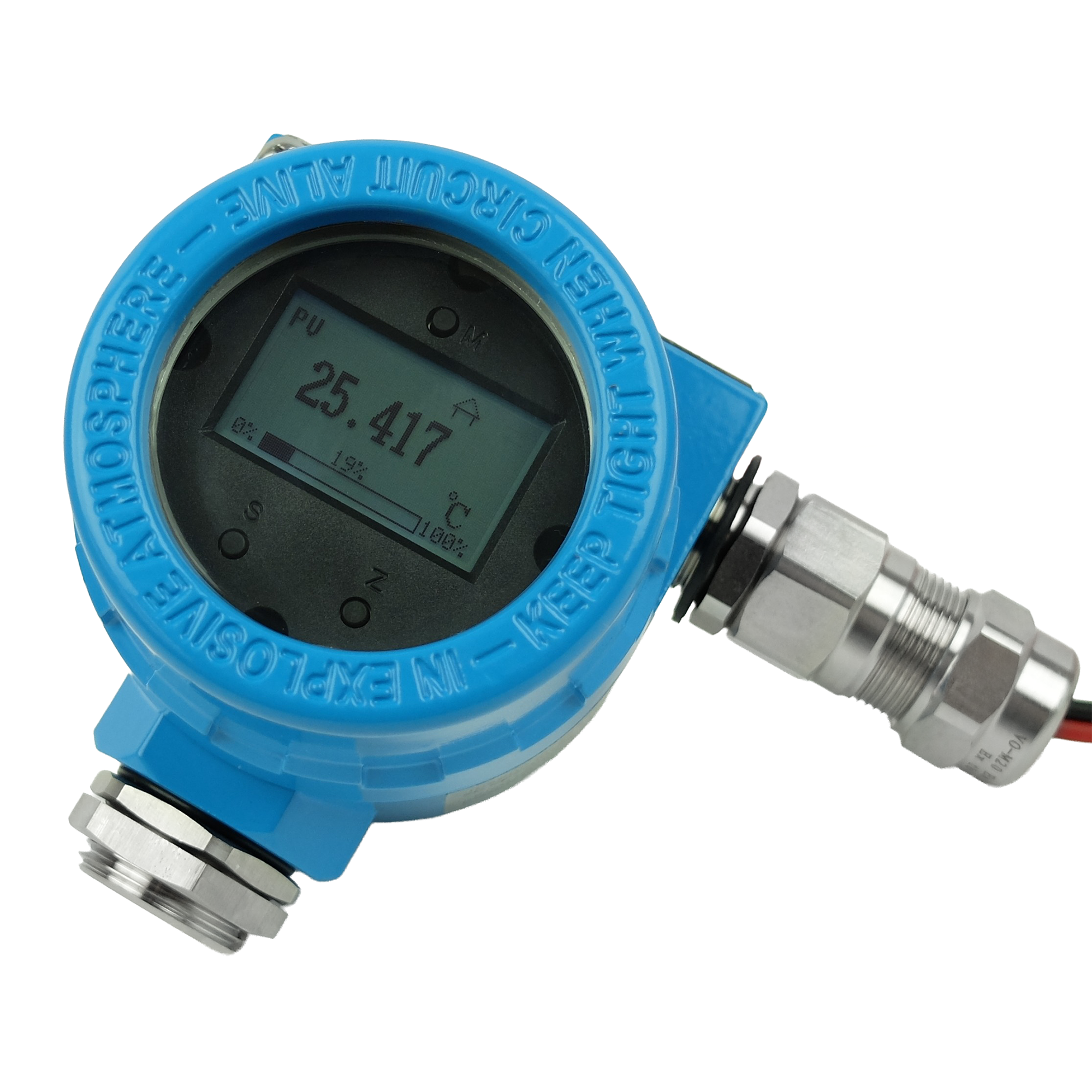

Outro destaque do NCS-TT105H é o display LCD gráfico com luz de fundo e ajuste local por botões, o que simplifica a visualização de variáveis e a parametrização em campo. A configuração também pode ser realizada via DTM, oferecendo maior flexibilidade para comissionamento e manutenção.
Com saída 4 a 20 mA com protocolo HART FSK, o equipamento combina compatibilidade com sistemas tradicionais de controle e recursos avançados de diagnóstico e configuração. Isso contribui para maior eficiência operacional e melhor gestão dos instrumentos instalados na planta.
Em desempenho, o modelo oferece exatidão de medição de até ± 0,01 % do span, exatidão da saída de corrente de até ± 0,03 % do span e estabilidade de até ± 0,05 % URL ao ano. O tempo de resposta é de até 800 ms, com filtro configurável de 0 a 32 segundos.
Com invólucro IP67 em alumínio, aço inox 304 ou aço inox 316, além de isolação galvânica de 1000 Vca e alimentação de 12 a 45 Vcc, o NCS-TT105H é uma solução completa para medição de temperatura com precisão, robustez e comunicação HART em campo.
| Item | Especificação |
|---|---|
| Modelo | NCS-TT105H |
| Tipo | Transmissor de temperatura HART à prova de explosão (Ex d) |
| Aplicação | Medição e monitoração de temperatura em processos industriais gerais e em atmosferas explosivas |
| Entradas | Dupla entrada (2 canais) |
| Sensores compatíveis | RTDs a 2, 3 ou 4 fios, termopares, mV e resistência |
| Parâmetro | Especificação |
|---|---|
| Tensão de alimentação | 12 … 45 Vcc |
| Proteção contra polaridade reversa | Sim |
| Isolação galvânica | 1000 Vca |
| Parâmetro | Especificação |
|---|---|
| Sinal de saída | 4 … 20 mA com protocolo HART FSK |
| Configuração | Via DTM |
| Ajuste local | Por botões no display |
| Display | LCD gráfico com luz de fundo |
| Parâmetro | Especificação |
|---|---|
| Exatidão da medição | Até ± 0,01 % do span |
| Exatidão da saída de corrente | ≤ ± 0,03 % do span |
| Estabilidade | ≤ ± 0,05 % URL ao ano |
| Influência da temperatura | ≤ ± 0,003 % URL / °C (em relação a 25 °C) |
| Influência da tensão de alimentação | ≤ ± 0,005 % span ajustado / V |
| Influência da carga | Desprezível |
| Tempo de resposta | ≤ 800 ms (sem filtro/damping) |
| Compensação interna da junta fria | ≤ ± 0,5 °C |
| Filtro / Damping | Configurável de 0 a 32 segundos |
| Tipo | Norma | Faixa | Exatidão digital (25 °C) | Drift de autoaquecimento |
|---|---|---|---|---|
| Pt100 (α = 0,003851) | IEC 60751 | -200 … 850 °C | ± 0,15 °C | ± 0,003 °C |
| Pt200 (α = 0,003851) | IEC 60751 | -200 … 850 °C | ± 0,15 °C | ± 0,005 °C |
| Pt500 (α = 0,003851) | IEC 60751 | -200 … 850 °C | ± 0,15 °C | ± 0,005 °C |
| Pt1000 (α = 0,003851) | IEC 60751 | -200 … 850 °C | ± 0,15 °C | ± 0,005 °C |
| Cu50 (α = 0,004260) | GOST 6651-94 | -50 … 150 °C | ± 0,15 °C | ± 0,005 °C |
| Cu100 (α = 0,004260) | GOST 6651-94 | -50 … 150 °C | ± 0,10 °C | ± 0,003 °C |
| 0 … 500 Ω | – | 0 … 500 Ω | ± 0,04 Ω | ± 0,001 Ω |
| 0 … 4000 Ω | – | 0 … 4000 Ω | ± 0,35 Ω | ± 0,015 Ω |
| Tipo | Norma | Faixa | Exatidão digital (25 °C) | Drift de autoaquecimento |
|---|---|---|---|---|
| Termopar Tipo B | IEC 60584-1 | 500 … 1810 °C | ± 0,77 °C | ± 0,050 °C |
| Termopar Tipo E | IEC 60584-1 | -200 … 1000 °C | ± 0,20 °C | ± 0,025 °C |
| Termopar Tipo J | IEC 60584-1 | -190 … 1200 °C | ± 0,35 °C | ± 0,010 °C |
| Termopar Tipo K | IEC 60584-1 | -200 … 1372 °C | ± 0,40 °C | ± 0,025 °C |
| Termopar Tipo N | IEC 60584-1 | -190 … 1300 °C | ± 0,50 °C | ± 0,015 °C |
| Termopar Tipo R | IEC 60584-1 | 0 … 1768 °C | ± 0,75 °C | ± 0,023 °C |
| Termopar Tipo S | IEC 60584-1 | 0 … 1768 °C | ± 0,70 °C | ± 0,023 °C |
| Termopar Tipo T | IEC 60584-1 | -200 … 400 °C | ± 0,35 °C | ± 0,015 °C |
| -100 … 100 mV | – | -100 … 100 mV | ± 0,025 mV | ± 0,001 mV |
| Parâmetro | Especificação |
|---|---|
| Certificação Ex | Ex db IIC T5/T6 Gb |
| Áreas classificadas | Para uso em Zonas 1 e 2 |
| Grau de proteção | IP67 |
| Temperatura de operação | -40 °C … 85 °C sem display LCD; -20 °C … 70 °C com display LCD |
| Temperatura de armazenamento | -40 °C … 85 °C |
| Umidade | 5% … 95% RH sem condensação |
| Material do invólucro | Alumínio azul, aço inox 304 ou aço inox 316 |
| Item | Descrição |
|---|---|
| Suportes de fixação | Suportes para tubo 2” em aço carbono, aço inox 304 e aço inox 316 |
| Categoria | Código | Descrição |
|---|---|---|
| Modelo | NCS-TT105H | Transmissor de temperatura HART, 2 entradas, proteção IP67 e certificado Ex d |
| Sensor de temperatura | NA | Sem sensor de temperatura |
| Sensor de temperatura | CS | Com sensor de temperatura fornecido conforme especificações |
| Suporte de fixação | NA | Sem suporte de fixação |
| Suporte de fixação | AC | Suporte em aço carbono para tubo 2” |
| Suporte de fixação | A304 | Suporte em aço inox 304 para tubo 2” |
| Suporte de fixação | A316 | Suporte em aço inox 316 para tubo 2” |
| Suporte de fixação | XX | Especial, sob consulta |
| Material do invólucro | AL | Alumínio (padrão) |
| Material do invólucro | A316 | Aço inox 316 |
Para informações adicionais, verifique o documento de especificações técnicas.
