PM620

PM620

Módulos de Pressão Intercambiáveis de Alta Exatidão
Módulos de medição

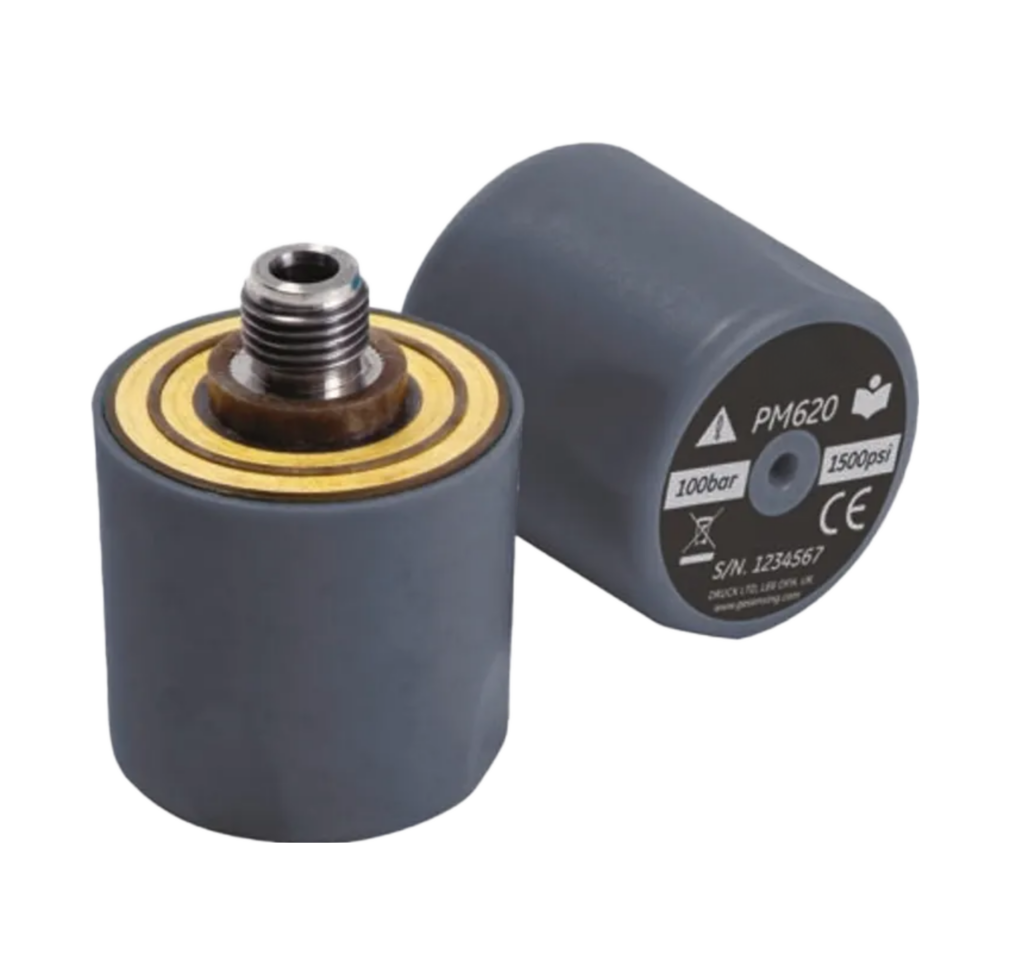

PM620 - 01 - Fundo Transparente - rescaled

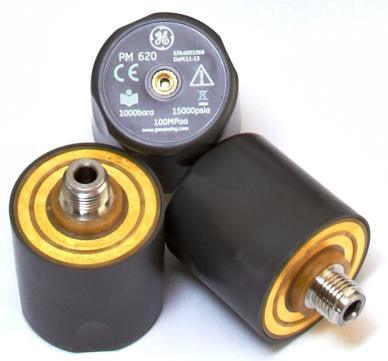

PM620 - 02

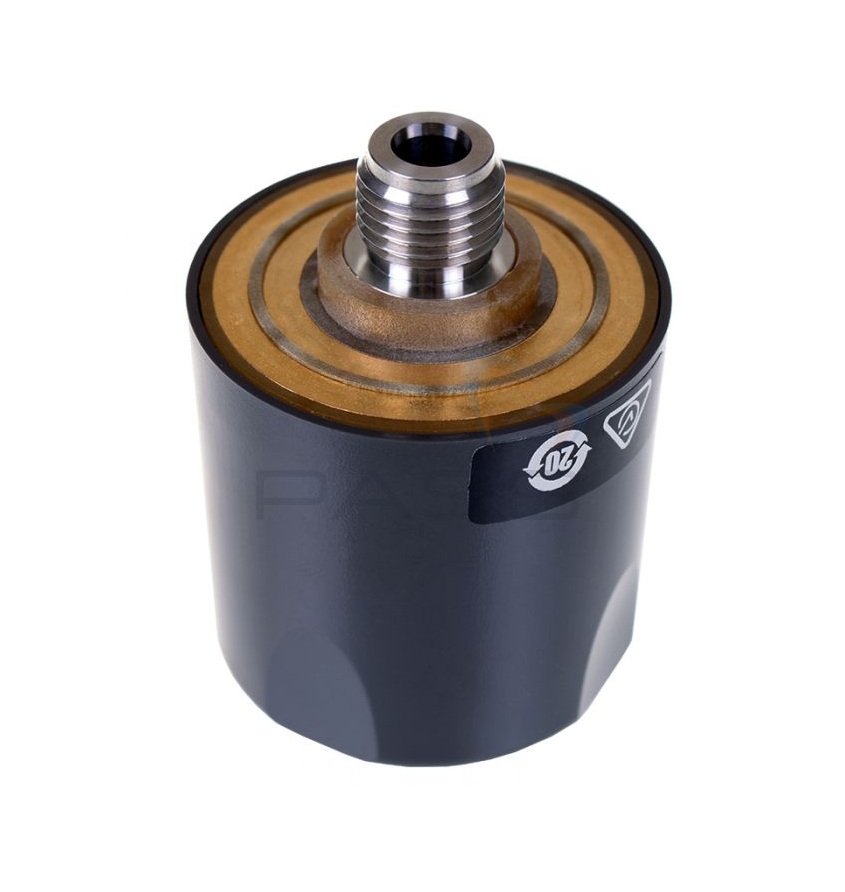

PM620 - A02

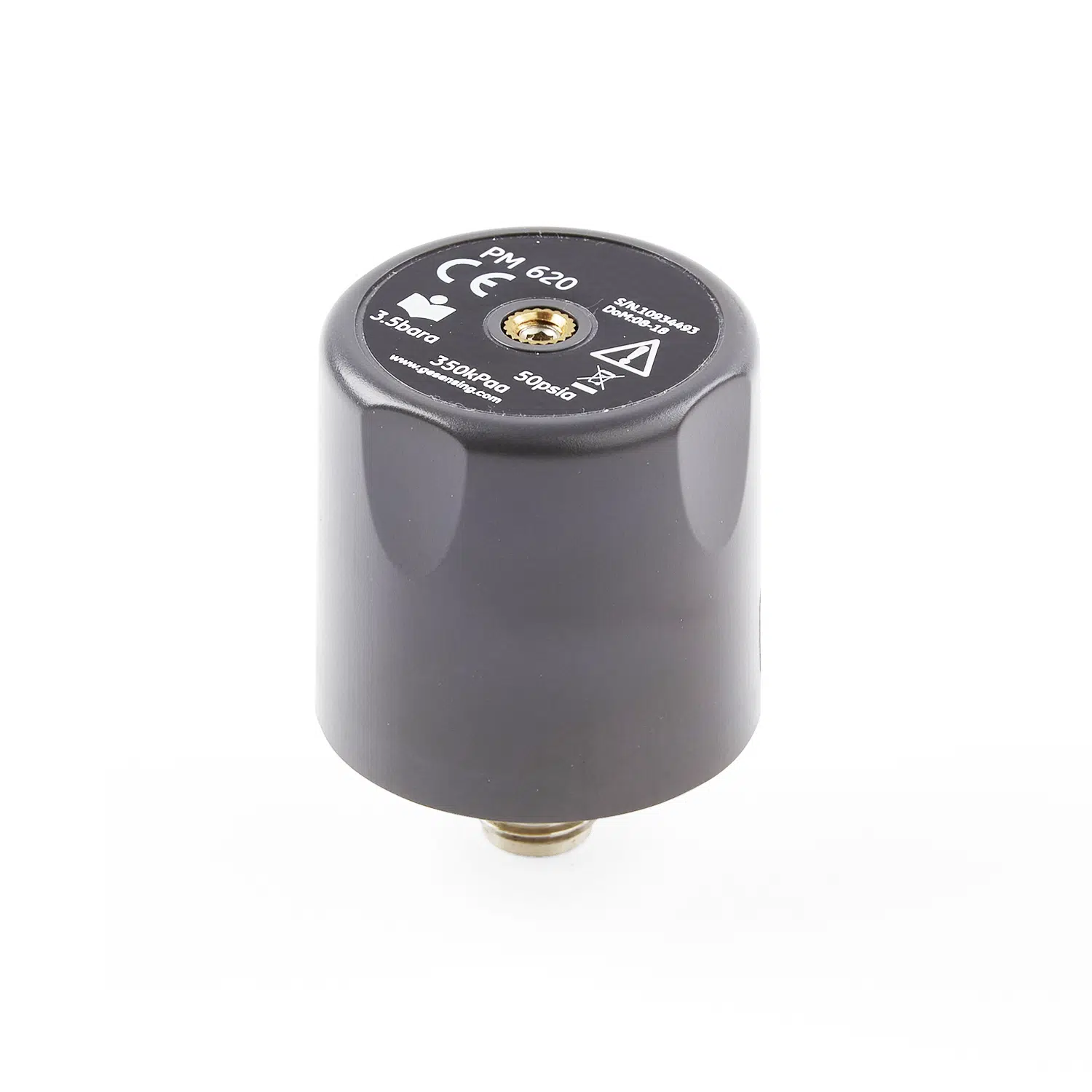

PM620 - A03

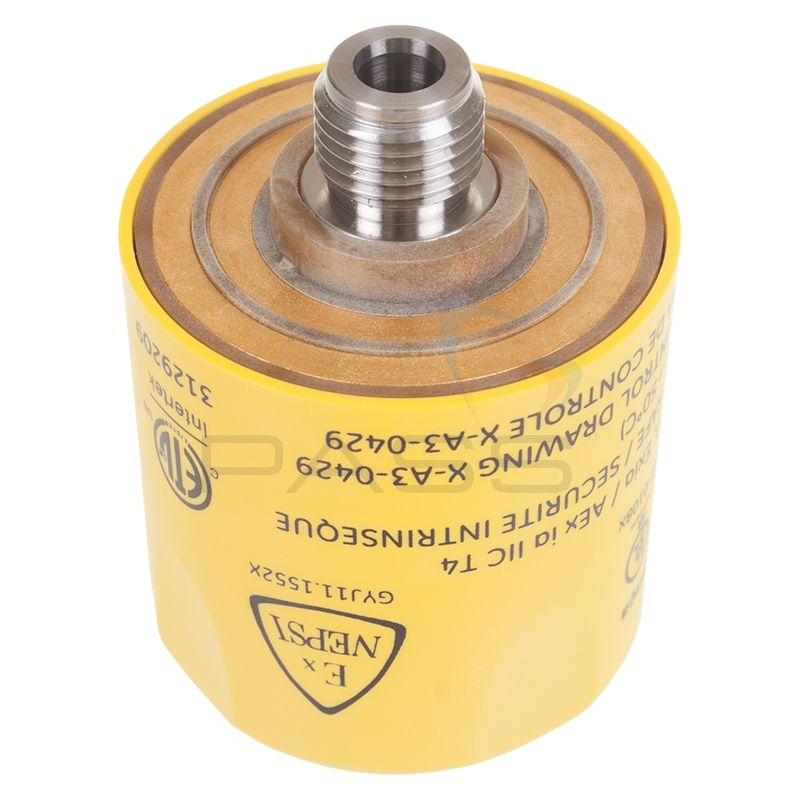

PM620-IS - A01

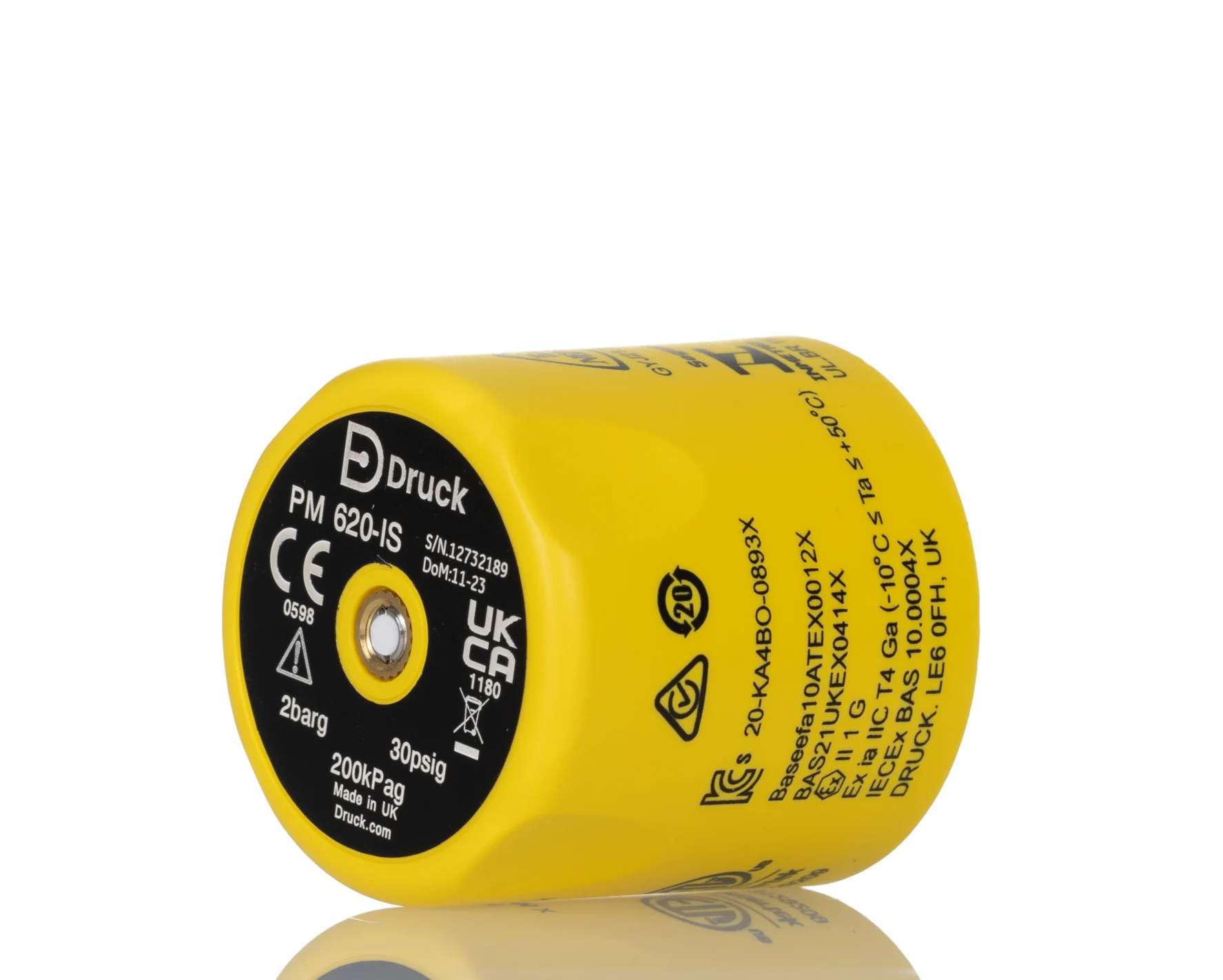

PM620-IS - A04
PM620-IS - A03

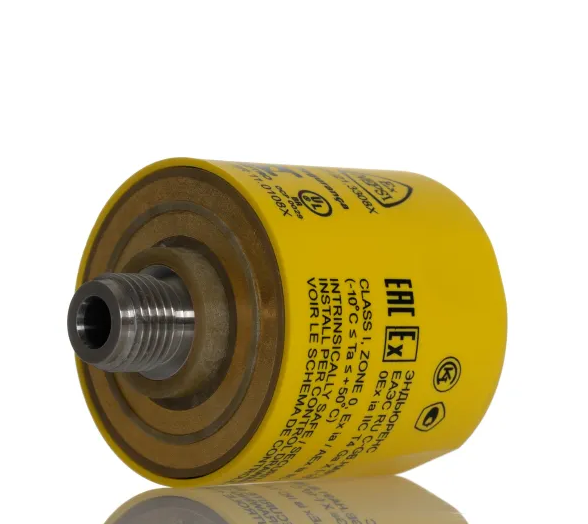

PM620-IS - A05
MC620G - 01
MC620G - Topo
O PM620 é um módulo de pressão intercambiável da Druck, projetado para transformar calibradores portáteis da linha DPI (como o DPI620G) em um sistema de medição de pressão altamente versátil.Seu conceito modular permite ampliar a capacidade do seu calibrador conforme a necessidade, cobrindo desde aplicações de baixa pressão até ensaios de alta pressão, sem trocar de instrumento.A instalação é rápida: o PM620 utiliza um encaixe por rosca com aperto manual, realizando as conexões de pressão e elétrica sem ferramentas, sem fitas de vedação e sem cabos, o que reduz erros e tempo de setup.Por possuir memória interna, o PM620 é totalmente intercambiável: você pode substituir um módulo por outro sem necessidade de configuração ou calibração adicional no equipamento compatível, simplificando rotinas de campo e laboratório.Há versões para área segura (PM620) e para áreas classificadas (PM620-IS), permitindo padronizar o mesmo conceito de módulo em diferentes ambientes e requisitos de segurança operacional.

Em desempenho, o PM620 cobre faixas que chegam a 1.000 bar (15.000 psi), com incerteza total a partir de 0,025% FS, atendendo calibração e testes de transmissores, manômetros, chaves de pressão e outros instrumentos de processo.

Quando integrado a acessórios e bases de pressão manuais da linha PV621/622/623 ou à estação de geração de pressão automática PV624, o PM620 compõe uma solução reconfigurável para gerar e medir pressão com excelente rastreabilidade, reduzindo inventário e o custo total da solução de calibração.

Especificações Técnicas — PM620

Visão geral

  • Tipo: Módulo de pressão intercambiável com saída digital, para reconfiguração de faixa em equipamentos compatíveis.
  • Intercambiabilidade: sem necessidade de setup ou calibração após a troca do módulo.
  • Instalação: encaixe por rosca (aperto manual), sem ferramentas, sem fita de vedação, cabos ou conectores.
  • Versões: área segura e versão intrinsecamente segura (PM620-IS).

Faixas e desempenho

Item Especificação
Faixa de pressão (PM620) Até 1.000 bar (15.000 psi). Faixas manométricas e absolutas disponíveis conforme tabela do datasheet.
Incerteza total (PM620) A partir de 0,025% FS (dependente da faixa).
Referência de leitura Faixas manométricas (referidas à atmosfera) e faixas absolutas (referidas ao vácuo). O módulo pode alternar entre absoluto e “sealed gauge” via recurso de software do sistema compatível.
Resolução (em sistemas Genii compatíveis) Ajustável de 4 a 7 dígitos (configurável).

Limites de pressão

Parâmetro Especificação
Pressão máxima de trabalho 110% FS
Pressão máxima intermitente 2 × FS

Características ambientais e mecânicas

Item Especificação
Grau de proteção IP65 (protegido contra poeira e jatos de água)
Temperatura de operação -10 a +50°C
Temperatura de armazenamento -20 a +70°C
Umidade 0 a 90% UR (sem condensação)
Choque e vibração BS EN 61010-1 e MIL-PRF-28800F (equipamento Classe II), teste de queda de 1 m
EMC BS EN 61326-1
Dimensões / massa Comprimento 56 mm, diâmetro 44 mm, até 106 g
Segurança de pressão Diretiva de equipamentos de pressão — classe SEP

Aprovações e áreas classificadas (PM620-IS)

  • Marcações: CE e UKCA.
  • ATEX/IECEx: Ex ia IIC T4 Ga (−10°C ≤ Ta ≤ +50°C).
  • ETL (EUA/Canadá): Class I, Zone 1, AEx/Ex ia IIC T4 (−10°C ≤ Ta ≤ +50°C).

Integração e compatibilidade

  • O PM620 é parte do ecossistema modular que inclui suportes/transportadores de módulo e bases geradoras/controladoras de pressão compatíveis.
  • Disponível com versões para área segura e intrinsecamente seguras (não compatíveis entre si no mesmo conjunto/sistema).
  • Fornecido com certificado de calibração; ao comprar, deve-se especificar modelo, faixa e tipo (manométrico ou absoluto).

Para informações adicionais, verifique o documento de especificações técnicas.

Downloads

DPI620G - Especificações Técnicas (português) - Inclui seção sobre módulos PM620
Download
DPI620G - Manual de Usuário (português) - Inclui seção sobre módulos PM620
Download
