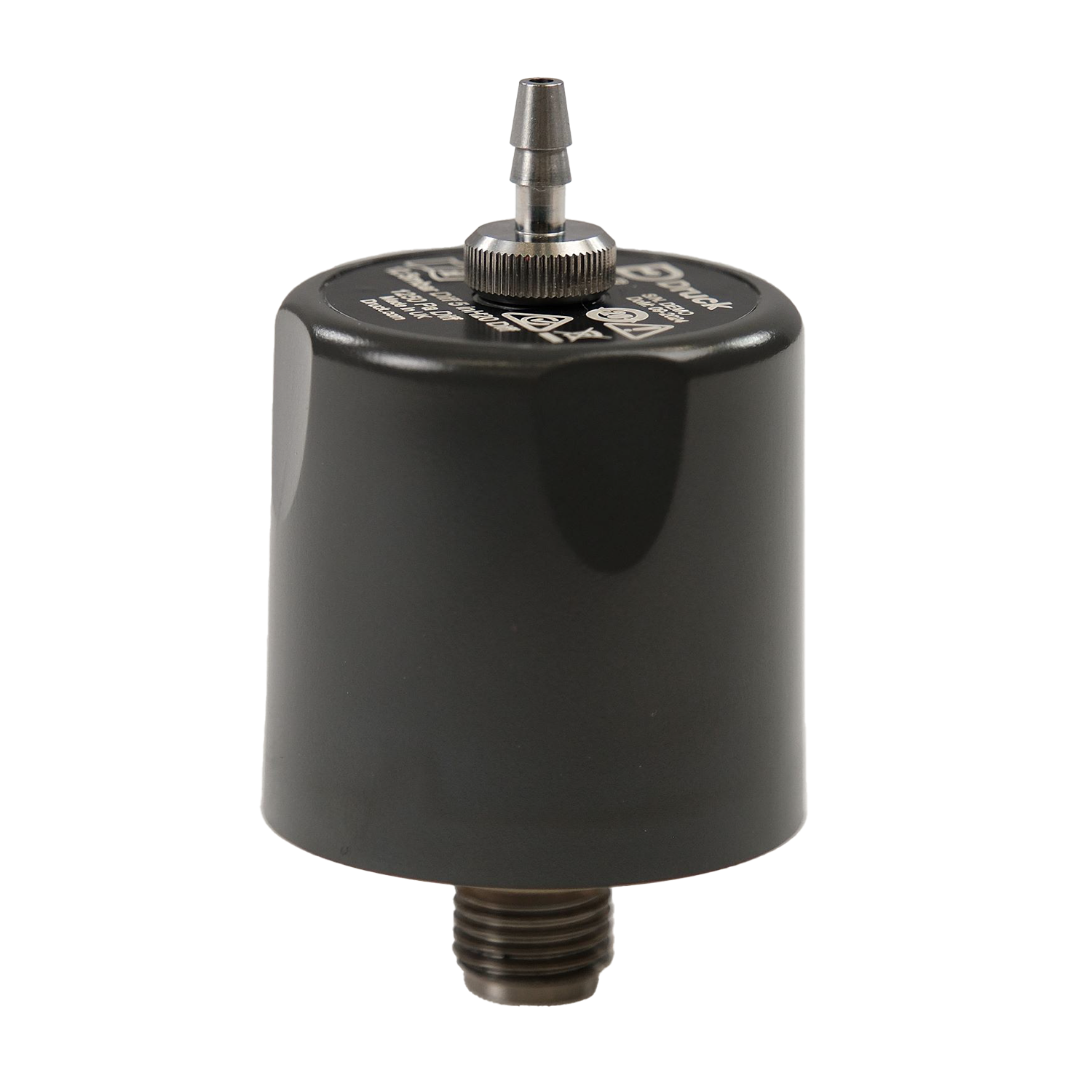

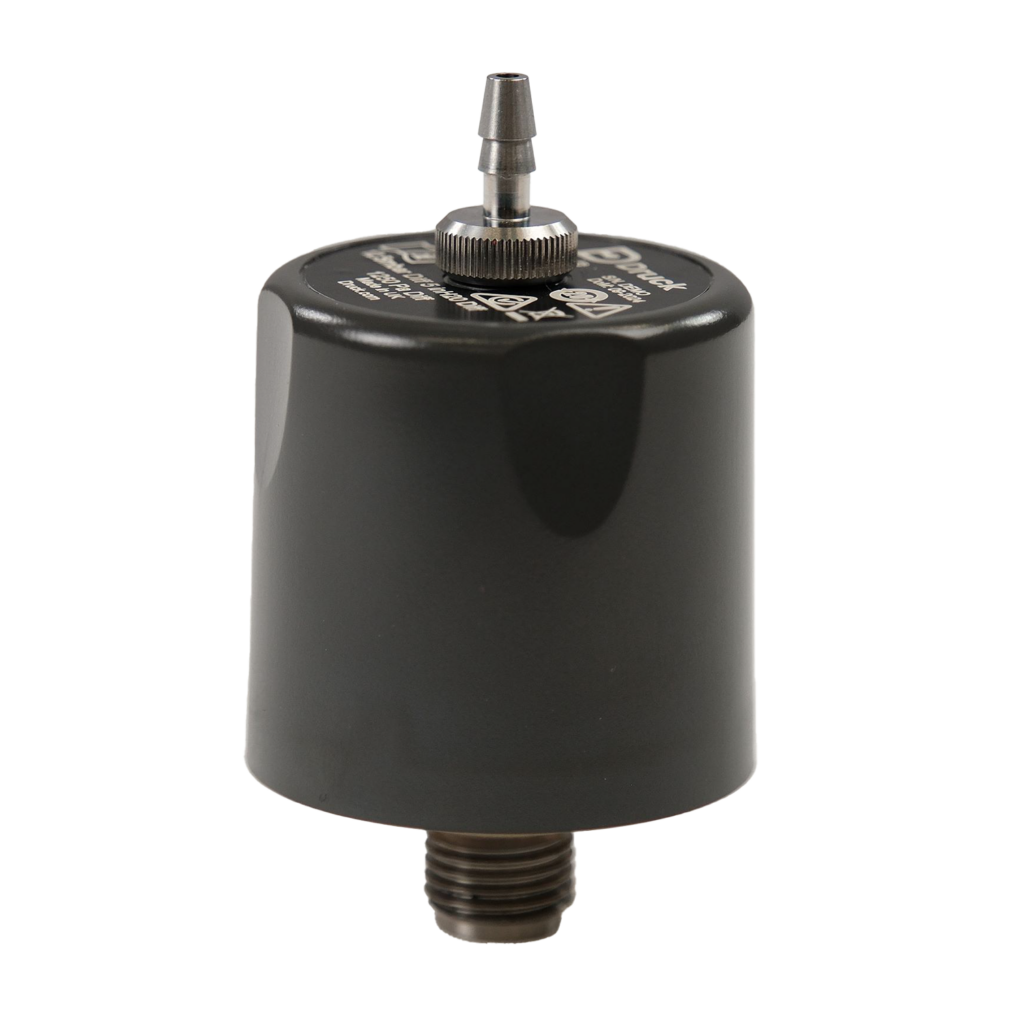

O PM620LP é um módulo de baixa pressão diferencial intercambiável da Druck, projetado para medições precisas de diferencial em faixas ultrabaixas, com instalação rápida e operação prática em campo ou bancada.
Ele foi desenvolvido para o ecossistema Genii, permitindo reconfigurar a faixa de pressão em segundos. Assim, um mesmo sistema pode atender diferentes instrumentos de processo, reduzindo estoque e simplificando o trabalho do técnico.

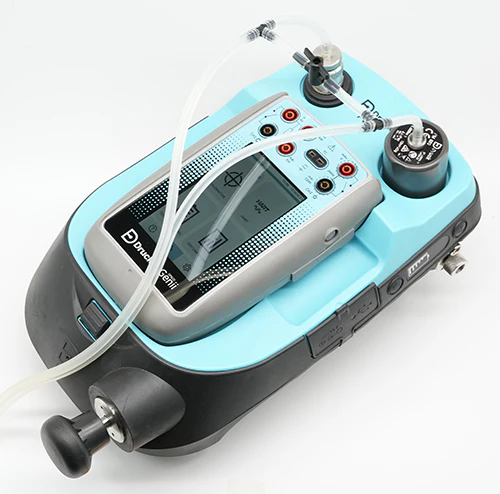

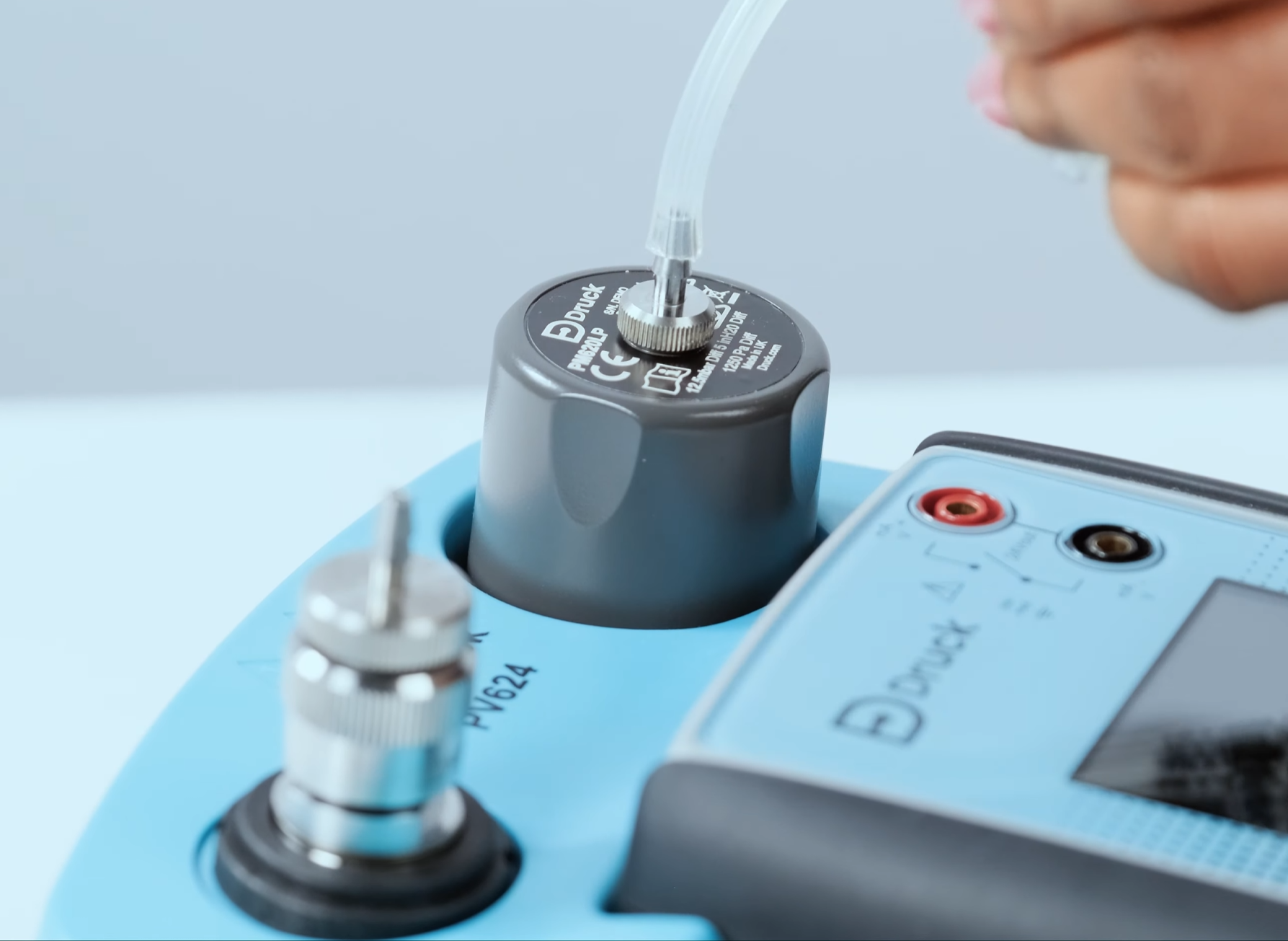

Quando utilizado com a estação geradora de pressão PV624 e os calibradores DPI620G, os módulos PM620LP se tornam parte de uma solução completa para teste e calibração de instrumentos de baixíssima pressão manométrica ou diferencial.O conceito “screw-fit” faz a conexão de pressão e elétrica com aperto manual, sem ferramentas, fitas de vedação, cabos ou plugues. Isso acelera o setup e reduz riscos de vazamento e de montagem incorreta.
Um diferencial importante do PM620LP é a medição diferencial real. O módulo utiliza conexão dedicada de baixa pressão (LP) e trabalha com referência de alta pressão (HP), entregando leituras consistentes em aplicações sensíveis como filtros, salas limpas, ventilação, dutos e testes de baixa pressão.
Para facilitar o uso, o PM620LP já vem preparado para ligação pneumática: conector LP farpado instalado e fornecimento de acessórios para integração com portas de teste, incluindo tubulação dupla em silicone e conjunto para equalização de pressão.
Em desempenho, cobre faixas diferenciais de ±2,5 mbar, ±12,5 mbar e ±25 mbar (1 a 10 inH2O), com incerteza total anual chegando a 0,05% da amplitude (span), ideal para verificação e calibração de dispositivos de baixa pressão.
Com vedação IP65 e construção compacta, o PM620LP oferece uma solução robusta para medições diferenciais em baixa pressão, mantendo a flexibilidade do sistema modular Genii e elevando a confiabilidade do seu processo de calibração.
| Faixa | Equivalência |
|---|---|
| ±2,5 mbar | ±1 inH2O |
| ±12,5 mbar | ±5 inH2O |
| ±25 mbar | ±10 inH2O |
Nível de confiança: 95% (k=2). NLH&R = não linearidade, histerese e repetibilidade.
| Faixa diferencial | NLH&R @ 20°C (24 h) | NLH&R @ 10–30°C (24 h) | Incerteza total @ 10–30°C (1 ano) |
|---|---|---|---|
| ±2,5 mbar | 0,050% span | 0,074% span | 0,080% span |
| ±12,5 mbar | 0,050% span | 0,063% span | 0,070% span |
| ±25 mbar | 0,045% span | 0,045% span | 0,050% span |
| Parâmetro | Especificação |
|---|---|
| Pressão máxima intermitente | 2 × FS |
| Pressão máxima de trabalho | 110% FS |
| Pressão estática máxima | 250 mbarg (3,6 psig) |
| Item | Especificação |
|---|---|
| Vedação | IP65 |
| Temperatura de operação | 10 a 30°C* |
| Temperatura de armazenamento | -20 a 70°C |
| Umidade | 0 a 90% UR (sem condensação) |
| Choque e vibração | BS EN 61010-1; MIL-PRF-28800F (Classe II), queda de 1 m |
| EMC | BS EN 61326-1 |
| Segurança elétrica | BS EN 61010-1 |
| Segurança de pressão | Diretiva de Equipamentos de Pressão — classe SEP |
| Aprovação | Marcação CE |
| Dimensões e peso | Comp. 56 mm; diâm. 44 mm; até 106 g (excl. conector farpado) |
Para informações adicionais, verifique o documento de especificações técnicas.
