O PM620T é um módulo de pressão TERPS (silício ressonante) de alta precisão, desenvolvido para reconfigurar rapidamente a capacidade de medição de calibradores Druck compatíveis, como as séries DPI620G e DPI620G-IS.Com conceito totalmente modular, você amplia ou altera a faixa de pressão do seu instrumento em poucos segundos, reduzindo inventário e aumentando a flexibilidade para atender diferentes tipos de calibração e teste em campo e laboratório.

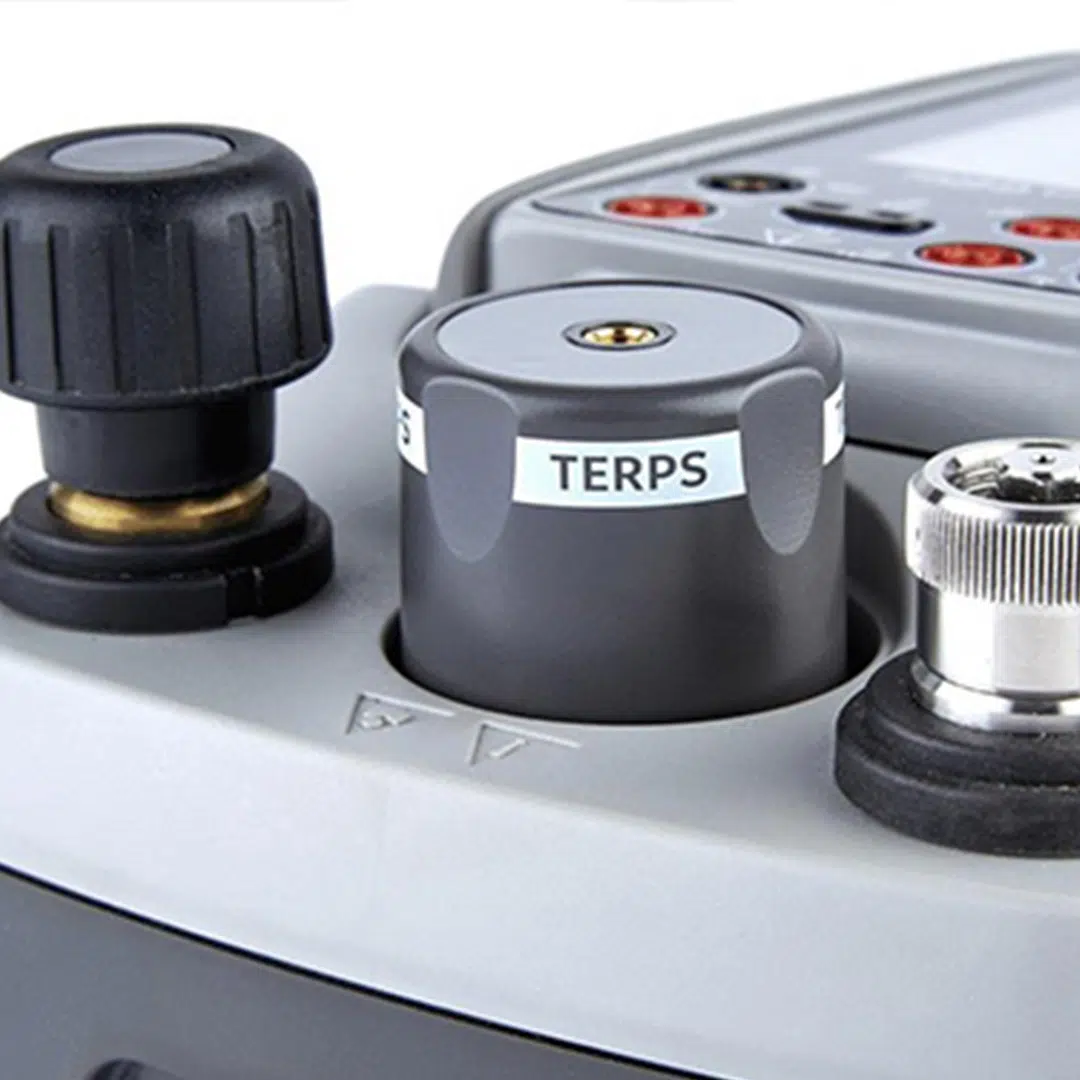

A montagem é extremamente simples: um encaixe por rosca faz a conexão de pressão e elétrica com aperto manual, sem necessidade de ferramentas, fita de vedação, cabos ou plugues. Isso reduz tempo de setup e minimiza erros de conexão.
O PM620T é digitalmente caracterizado e, por isso, é realmente intercambiável: a troca do módulo não exige configuração adicional nem recalibração do equipamento compatível, mantendo produtividade e repetibilidade no dia a dia.

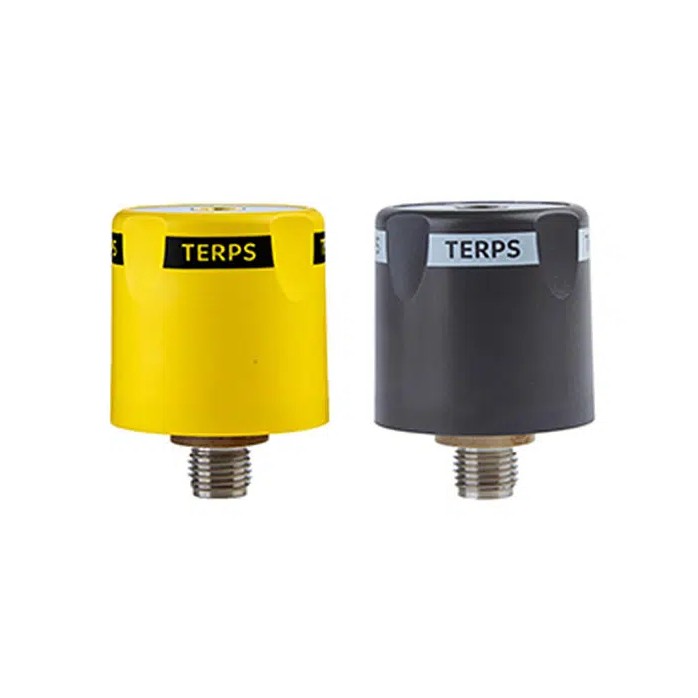

Para ambientes com requisitos especiais, há também versão para áreas classificadas (PM620T-IS). Assim, é possível padronizar a tecnologia TERPS em diferentes cenários operacionais, mantendo o mesmo conceito de uso.
Em desempenho, o PM620T entrega incerteza total a partir de 0,0125% FS (k=2) e é compensado em temperatura de -10 °C a 50 °C, trazendo estabilidade superior para calibração de transmissores, manômetros, chaves e instrumentos de processo.
As faixas absolutas vão de 1,2 bar a 100 bar (17 a 1.500 psi). Além disso, em equipamentos compatíveis, a leitura pode ser referenciada à pressão ambiente por software, permitindo alternar entre medições absoluta e manométrica selada (sealed gauge) com o mesmo módulo.
| Modelo | Faixas disponíveis |
|---|---|
| PM620T (área segura) | 1,2 bar; 2 bar; 7 bar; 20 bar; 35 bar; 70 bar; 100 bar (absoluto) |
| PM620TS (intrinsecamente seguro) | 1,2 bar; 2 bar; 7 bar; 20 bar; 35 bar; 70 bar; 100 bar (absoluto) |
| Faixa (absoluta) | NLHR @ 25 °C (% FS) | NLHR @ -10 °C a 50 °C (% FS) | Incerteza total @ -10 °C a 50 °C (% FS) |
|---|---|---|---|
| 1,2 bar | 0,006 | 0,013 | 0,020 |
| 2 bar | 0,004 | 0,008 | 0,0125 |
| 7 bar | 0,004 | 0,008 | 0,0125 |
| 20 bar | 0,004 | 0,008 | 0,0125 |
| 35 bar | 0,004 | 0,008 | 0,0125 |
| 70 bar | 0,004 | 0,008 | 0,0125 |
| 100 bar | 0,004 | 0,008 | 0,0125 |
| Parâmetro | Especificação |
|---|---|
| Pressão máxima de trabalho | 110% FS |
| Resolução | Selecionável — 4 a 7 dígitos |
| Estabilidade de orientação | < 0,2 mbar/g |
| Item | Especificação |
|---|---|
| Vedação | IP65 (poeira e jatos de água) |
| Temperatura de operação | -10 a 50 °C |
| Temperatura de armazenamento | -20 a 70 °C |
| Umidade | 0 a 90% UR (sem condensação) |
| Compatibilidade com meios | Meio compatível com aço inoxidável |
| Choque e vibração | BS EN 61010-1; MIL-PRF-28800F (Classe II), queda de 1 m |
| EMC | BS EN 61326-1 |
| Segurança elétrica | BS EN 61010-1 |
| Segurança de pressão | Diretiva de Equipamentos de Pressão — classe SEP |
| Dimensões e peso | Compr. 56 mm; Diâm. 44 mm; até 106 g |
| Aprovação | Marcação CE; RoHS em conformidade |
Para informações adicionais, verifique o documento de especificações técnicas.
