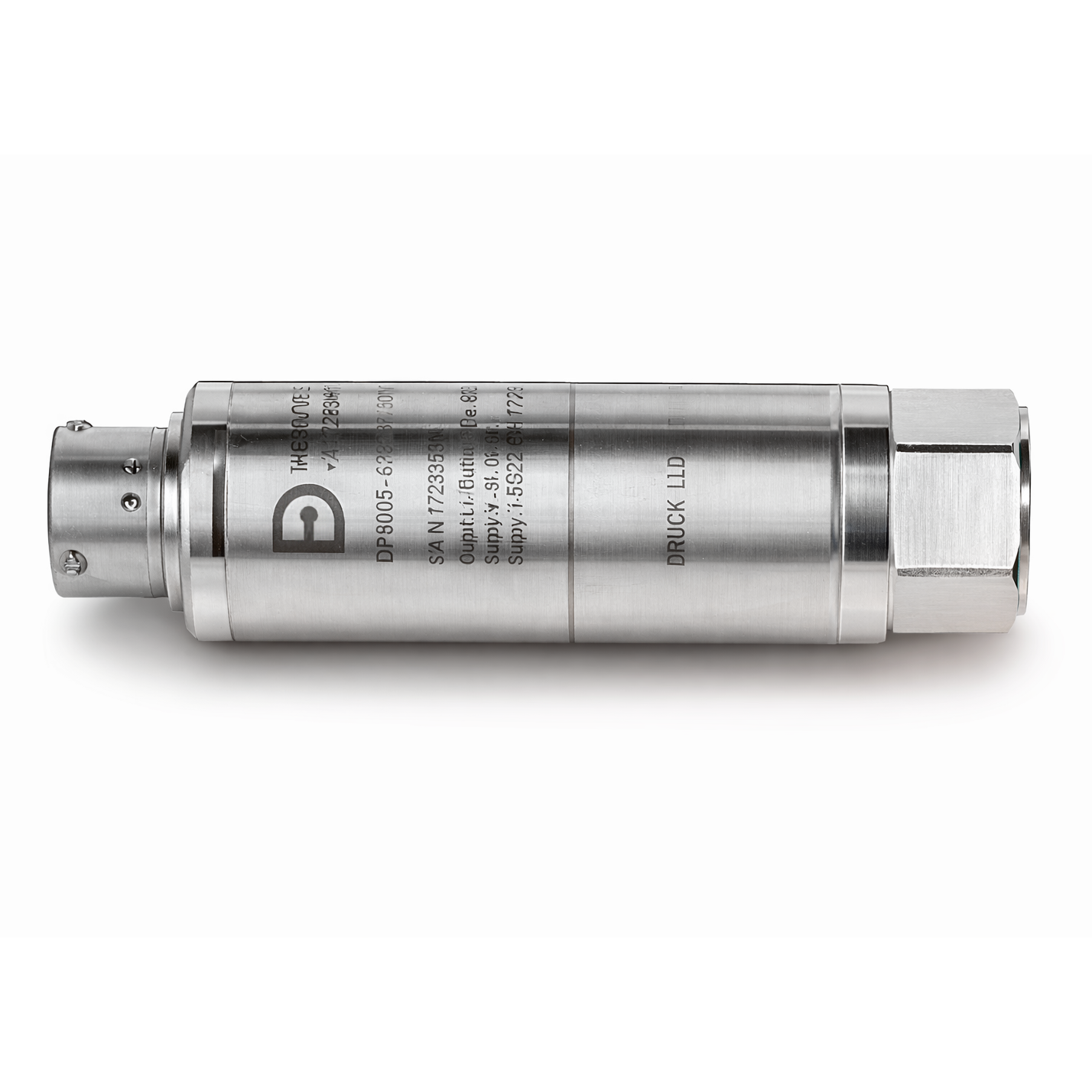

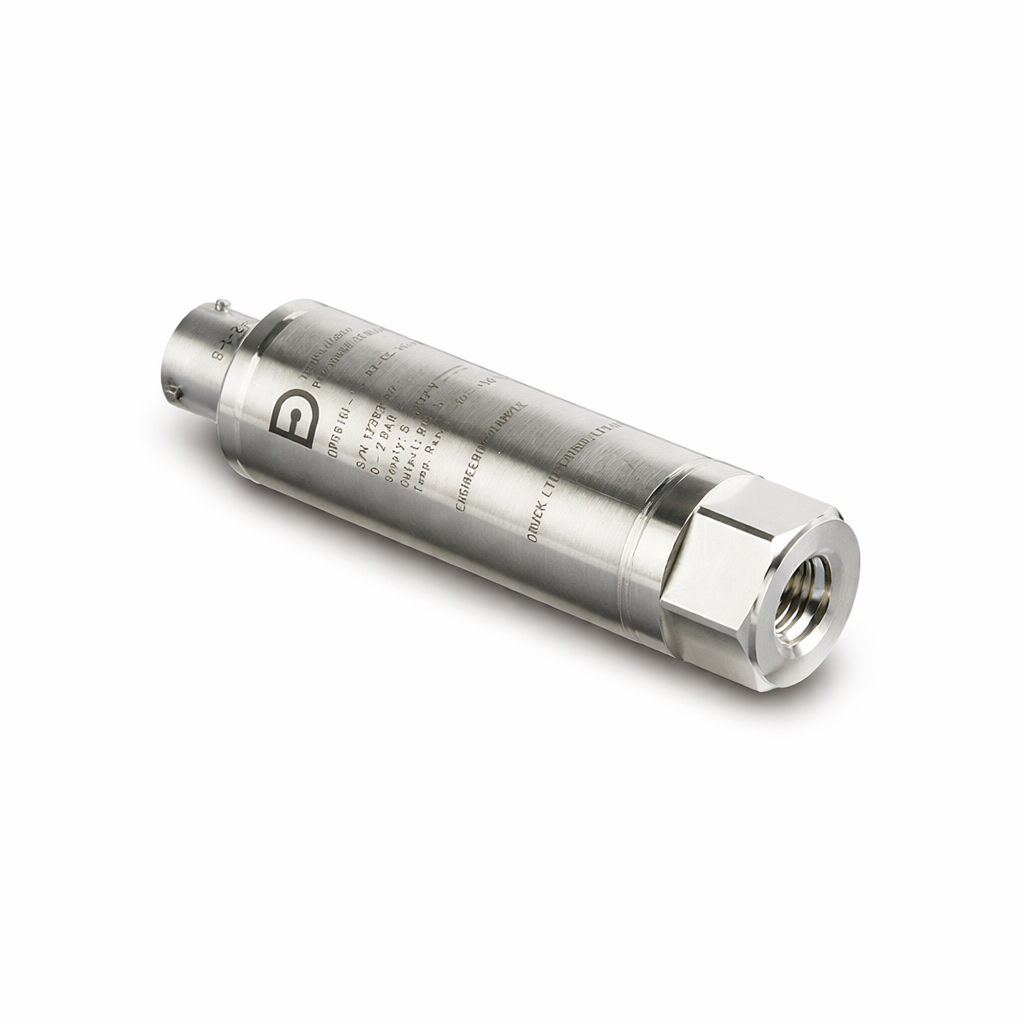

O RPS/DPS8000H é um sensor/transmissor de pressão ressonante de alta exatidão desenvolvido especialmente para aplicações com meios ricos em hidrogênio. Sua construção combina tecnologia avançada de medição com elevada robustez para atender processos industriais, pesquisa e sistemas críticos de monitoramento.
Baseado na plataforma TERPS, o equipamento entrega desempenho superior em precisão e estabilidade quando comparado a tecnologias convencionais de medição de pressão. Além disso, incorpora uma barreira específica para hidrogênio, projetada para reduzir os efeitos de permeação e fragilização causados por esse meio.
O RPS/DPS8000H utiliza construção com isolamento do fluido de processo, o que amplia sua adequação para ambientes severos e aplicações que exigem alta confiabilidade ao longo do tempo. Essa característica torna a linha especialmente interessante para sistemas de teste, laboratórios, energia e processos industriais exigentes.
Outro diferencial importante é sua flexibilidade de configuração. A série está disponível com várias opções de saída, incluindo RS-232, RS-485, USB 2.0, CANbus e frequência com diodo TTL, além de ampla variedade de conexões elétricas e de processo para integração ao sistema do usuário.
A linha cobre faixas absolutas de pressão de 0 a 7 bar até 0 a 104 bar, com possibilidade de especificação de faixas calibradas dentro desse intervalo. Isso permite adaptar o sensor a diferentes níveis de pressão sem abrir mão da performance metrológica.
Em desempenho, o sensor pode atingir exatidão de até ±0,01% FS e estabilidade de longo prazo de até ±0,01% FS por ano. Também pode operar em faixas compensadas de temperatura de até -55 °C a +125 °C, dependendo da configuração selecionada.
Com conformidade CE, RoHS e opções para áreas classificadas em determinadas versões, o RPS/DPS8000H oferece uma solução premium para medição de pressão de alta exatidão em aplicações com hidrogênio, combinando desempenho, confiabilidade e grande versatilidade de integração.
| Parâmetro | Especificação |
|---|---|
| Tipo de medição | Pressão absoluta |
| Faixas base disponíveis | 0 a 7 bar, 0 a 14 bar, 0 a 20 bar, 0 a 35 bar, 0 a 70 bar, 0 a 104 bar |
| Faixas calibradas | Qualquer faixa iniciando em zero entre 2 e 104 bar |
| Menor pressão calibrada | 35 mbar absoluto |
| Sobrepressão | 1,5 x FS |
| Pressão de falha do sensor | 2,0 x FS |
| Contenção de pressão | 70 bar para faixas até 7 bar; 200 bar para faixas até 104 bar |
| Parâmetro | Especificação |
|---|---|
| Exatidão padrão | 0,02% FS |
| Exatidão aprimorada | 0,01% FS |
| Condições da exatidão | Inclui efeitos combinados de não linearidade, histerese, repetibilidade e temperatura na faixa compensada |
| Estabilidade de longo prazo (padrão) | ±0,02% FS/ano |
| Estabilidade de longo prazo (aprimorada) | ±0,01% FS/ano |
| Sensibilidade à orientação | Menor que 0,2 mbar/g |
| Tempo de resposta | < 300 ms para variação de 10% a 90% FS |
| Rastreabilidade | Calibração rastreável à UKAS, melhor que 100 ppm |
| Parâmetro | Especificação |
|---|---|
| Faixas compensadas disponíveis | -10 a +50 °C; -40 a +85 °C; -40 a +125 °C; -55 a +125 °C |
| Aplicabilidade das faixas ampliadas | -40 a +125 °C e -55 a +125 °C disponíveis para TTL, RS485 e CANbus |
| Temperatura de operação | Igual à faixa compensada |
| Temperatura de armazenamento | Igual à faixa compensada |
| Opção eletrônica | Alimentação | Saída | Consumo |
|---|---|---|---|
| 1 | 5 a 32 Vcc | Frequência e diodo TTL | 3,5 mA |
| F | 5 a 32 Vcc | RS485 | <14 mA em repouso, 32 mA máx. |
| G | 5 a 32 Vcc | RS232 | <14 mA em repouso, 32 mA máx. |
| C | 9 a 28 Vcc | CANbus | 16,5 mA em repouso, 32 mA máx. |
| V | 4,8 a 5,2 Vcc | USB 2.0 | 20 mA em repouso |
| Parâmetro | Especificação |
|---|---|
| Sinal de frequência | Onda quadrada, 25 kHz nominal, span de 4 a 10 kHz |
| Diodo | 0,5 a 0,7 V a 25 °C, tipicamente -2 mV/°C |
| Jitter | Menor que 20 ns |
| Resposta após energização | TTL/RS232/RS485/USB: dentro da especificação em até 500 ms; CANbus: em até 10 min |
| Proteção elétrica | Ligação incorreta entre alimentação e terra em qualquer combinação de pinos não danifica a unidade |
| Isolação | > 100 MΩ a 500 Vcc entre todos os pinos e a carcaça |
| Parâmetro | Especificação |
|---|---|
| Tecnologia | Sensor ressonante TERPS com foco em aplicações com hidrogênio |
| Construção | Isolada do meio de processo |
| Materiais compatíveis | Fluidos compatíveis com aço inoxidável 316L e ouro |
| Restrição de uso | Não utilizar com meios ricos em oxigênio ou outros agentes fortemente oxidantes |
| Código | Descrição | Temperatura máxima | IP |
|---|---|---|---|
| 0 | Sem conector | -55 a +125 °C | — |
| 1 | Cabo de poliuretano | -40 a +80 °C | IP65 |
| 2 | Cabo Raychem | -55 a +125 °C | IP65 |
| 6 | Bayonet MIL-C-26482 | -55 a +125 °C | Hermético* |
| C | Conduíte 1/2 NPT com cabo de poliuretano | -40 a +80 °C | IP65 |
| G | M12 x 1, 5 pinos | -55 a +125 °C | Hermético* |
| H | Cabo PTFE laranja | -55 a +125 °C | IP54 |
| U | Soquete USB-C | -40 a +85 °C | — |
* Conectores hermeticamente selados com taxa máxima de vazamento de 1 x 10-6 cc/s a 1 atmosfera.
| Parâmetro | Especificação |
|---|---|
| Vibração | BS EN 60068-2-6 e BS EN 60068-2-64, 5 Hz a 2 kHz, até 20 gn / 4 gn RMS, efeito < 0,02% FS |
| Choque | DO-160E Seção 9, 20 gn, 11 ms |
| Umidade | MIL-STD-810D Method 507.2 Procedure III, 65 °C, 95% UR |
Para informações adicionais, verifique o documento de especificações técnicas.
