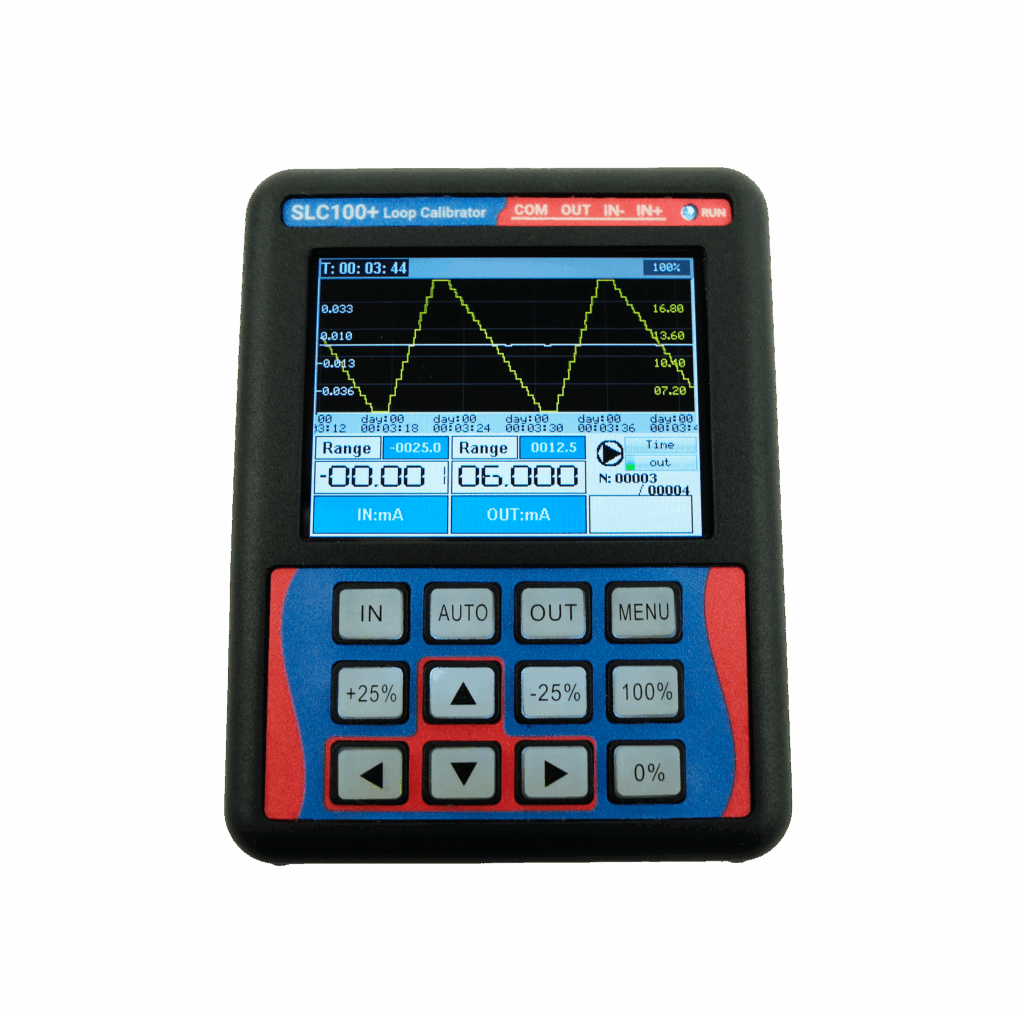

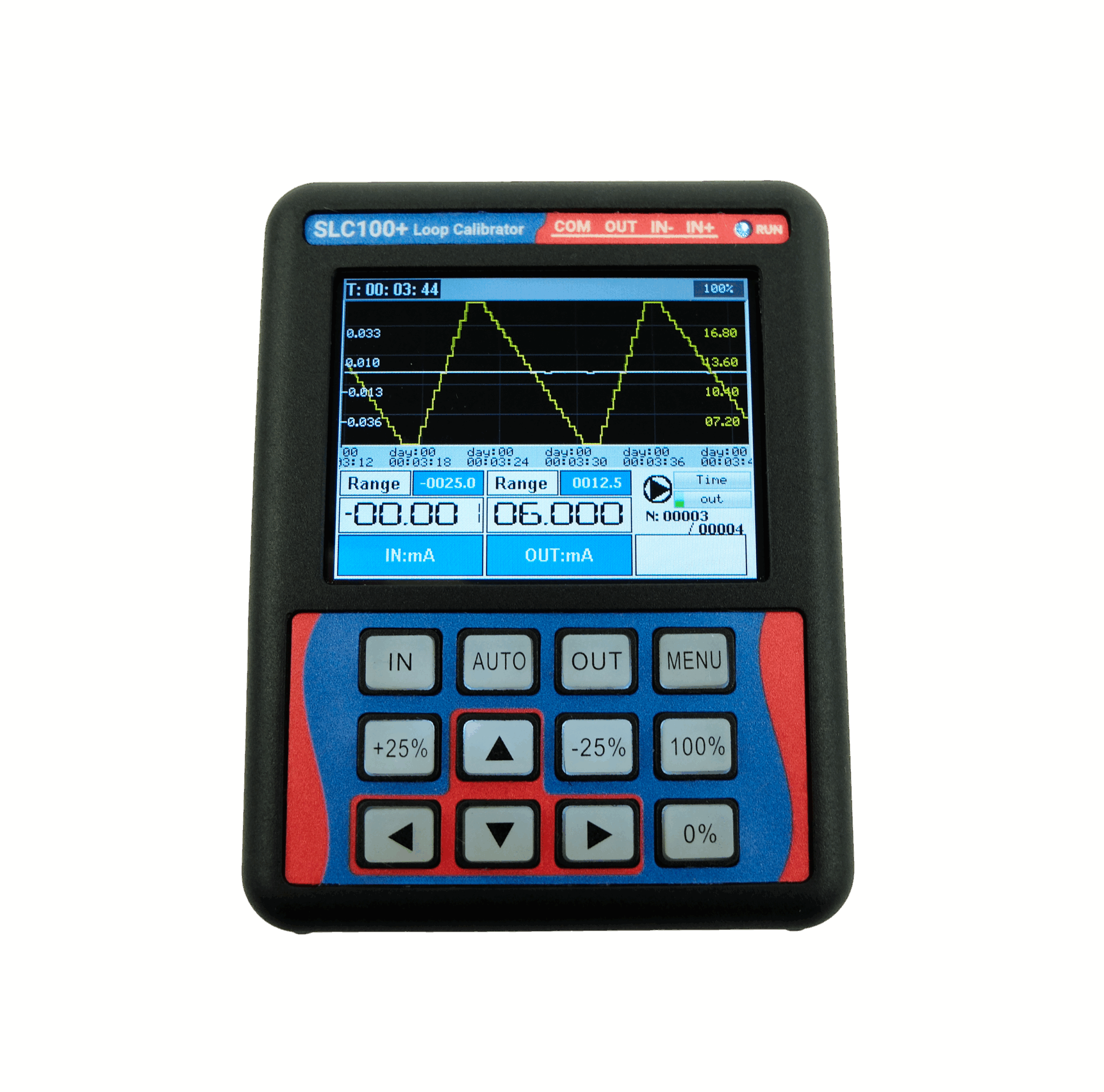

O calibrador de loop SLC100+ realiza a medição e a geração de sinais de malha de corrente (4 … 20 mA), tensão (1 … 5 V, 0 … 5 V, 0 … 10 V, 0 … 20 V) e frequência (até 100 kHz). O calibrador mede e gera sinais de forma simultânea e uma mesma tela mostra ambos os valores. Por exemplo, é possível gerar um sinal de tensão de 0 … 20 V e ao mesmo tempo ler o valor de corrente de uma malha 4 … 20 mA. Além disso, o SLC100+ possui uma fonte interna de 24 V possibilita alimentar um transmissor ao mesmo tempo em que se lê o seu sinal de corrente, ou gerar uma corrente ativa para controlar um posicionador eletropneumático, por exemplo.
É um equipamento muito leve (possui menos de 200 gramas) e compacto que pode ser operado com uma única mão. Suas dimensões reduzidas e operação através de botões (botões de 0%, +25%, -25% e 100%, por exemplo) facilitam o seu uso e fazem com que o SLC100+ seja ideal tanto para o laboratório quanto para o campo. Além disso, possui display LCD gráfico com luz de fundo configurável que permite seu uso em ambientes muito escuros ou muito claros.
O SLC100+ possui também função de saída automática em rampa com tempo e degraus configuráveis. A função de saída automática pode ser utilizada para todos os tipos de saída (tensão, corrente e frequência). Além disso, a interface do gráfica SLC100+ possui um gráfico em tempo real que registra os valores elétricos medidos e gerados pelo equipamento.
Entradas
Tensão: 0 … 30 V, resolução 0,001 V, exatidão ± 0,05 % FE (fundo de escala)
Corrente passiva: 0 … 24 mA, resolução 0,001 mA, exatidão ± 0,05 % FE
Corrente ativa (24 V): 0 … 24 mA, resolução 0,001 mA, exatidão ± 0,05 % FE
Frequência: Escalas de 0 … 100 Hz até 0 … 50 kHz, resolução de até 0,0001 Hz exatidão de ± 0,1 % FE
Saídas
Tensão: 0 … 20 V, resolução 0,001 V, exatidão ± 0,05 % FE
Corrente passiva: 0 … 24 mA, resolução 0,001 mA, exatidão ± 0,05 % FE
Corrente ativa (24 V): 0 … 24 mA, resolução 0,001 mA, exatidão ± 0,05 % FE
Frequência: Escalas de 0 … 100 kHz, resolução de até 0,001 Hz, exatidão de ± 0,1 % FE
4 Tipos de Saída e Entrada de Sinais
Medição e geração de tensão, corrente passiva (simulação de transmissor), e corrente ativa (24 V) e frequência
Medição e Geração Simultâneas
Permite a geração e leitura de sinais de corrente, tensão ou frequência de forma simultânea, indicando ao mesmo tempo na tela o valor do sinal lido e o valor do sinal gerado.
Indicação em porcentagem
Além de indicar os sinais lidos ou gerados em tensão (V), corrente (mA) e frequência (Hz ou kHz), também indica valores em porcentagem
Função de rampa de saída configurável
Possui função de rampa automática de saída de corrente ou tensão com degraus e tempos de permanência configuráveis.
Desligamento automático
Desligamento automático pode ser habilitado para poupar bateria e configurado para desligar o equipamento após 30 minutos, 60 minutos, 90 minutos ou 120 minutos.
Temperatura de operação
-10 … 70 °C (14 … 158 °F)
Temperatura de armazenamento
-20 … 85 °C (-4 … 185 °F)
Umidade relativa
0 … 95 % sem condensação
Peso
≈ 0,175 kg
Invólucro
Caixa em ABS.
Tela/Display
LCD IPS colorido com luz de fundo com intensidade configurável através do menu.
Indicação de valores de sinais de entrada e saída em duas linhas separadas, permitindo visualização simultânea.
Bateria
Bateria de lítio recarregável de 3,7 V com capacidade de 2500 mAh.
Carregamento via porta USB tipo C na parte inferior do equipamento (5 V, 1000 mA).
Autonomia
≈ 20 horas (em modo de medição e com fonte de 24 V desativada).
≈ 8 horas (com fonte 24 V ativada – modo OUT mA 24V ou IN mA 24V).
