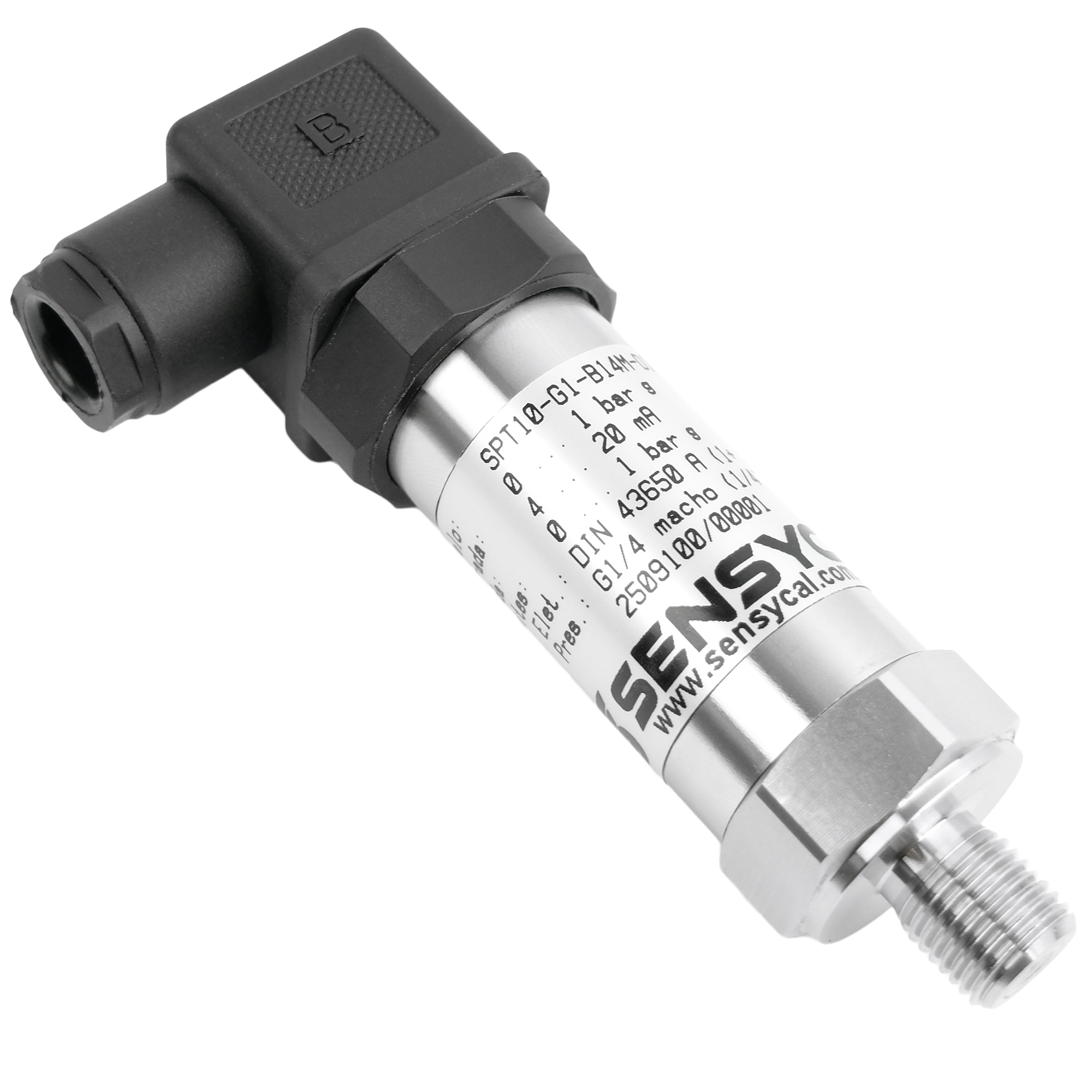

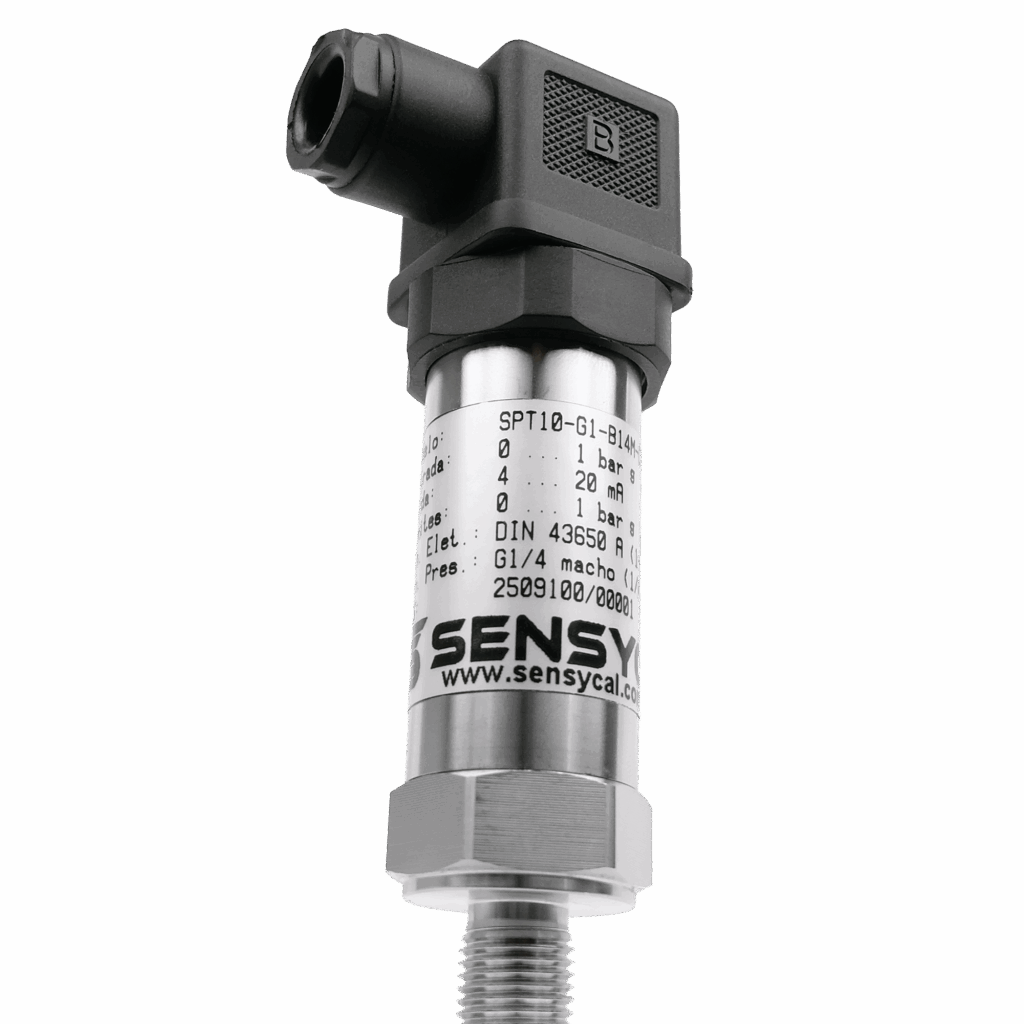

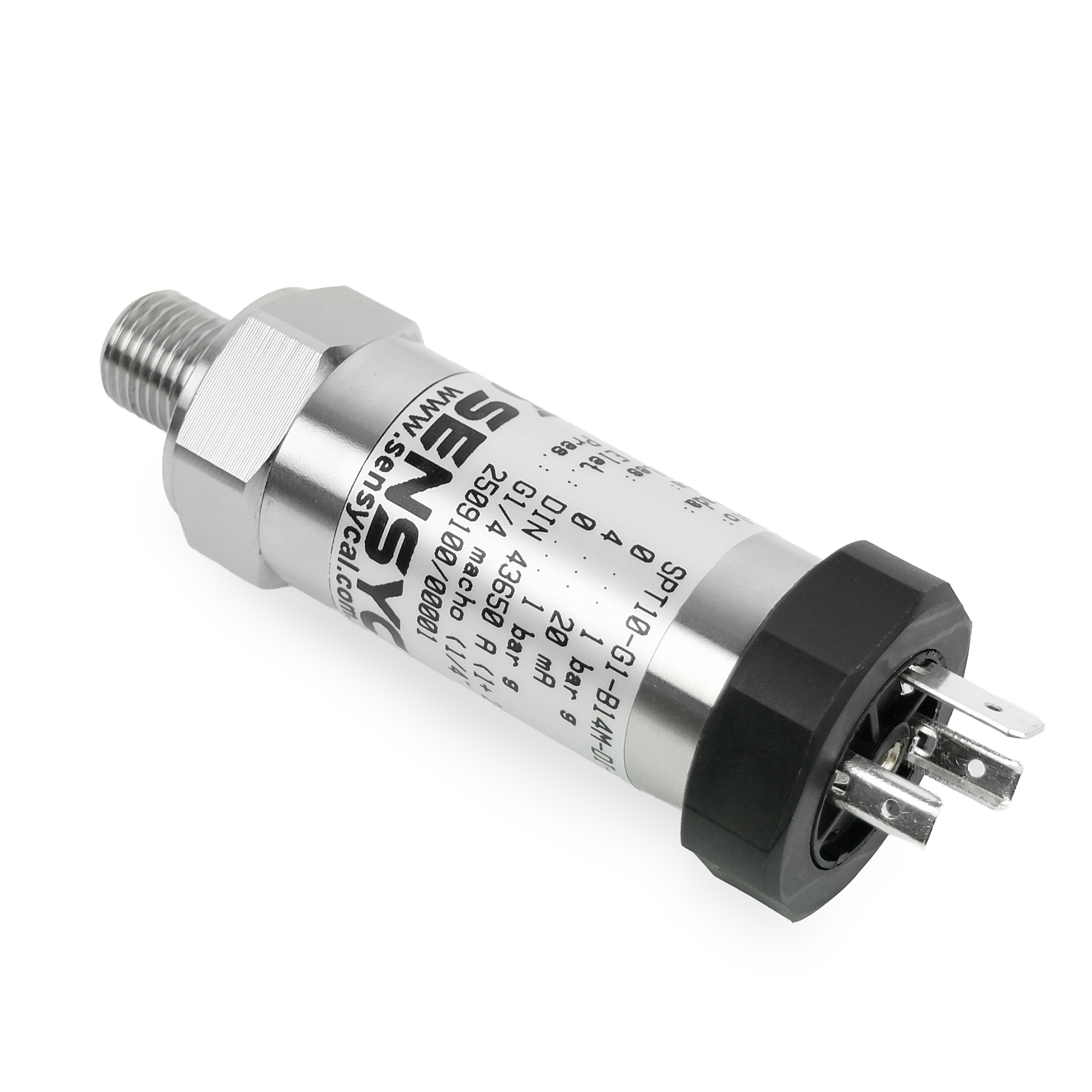

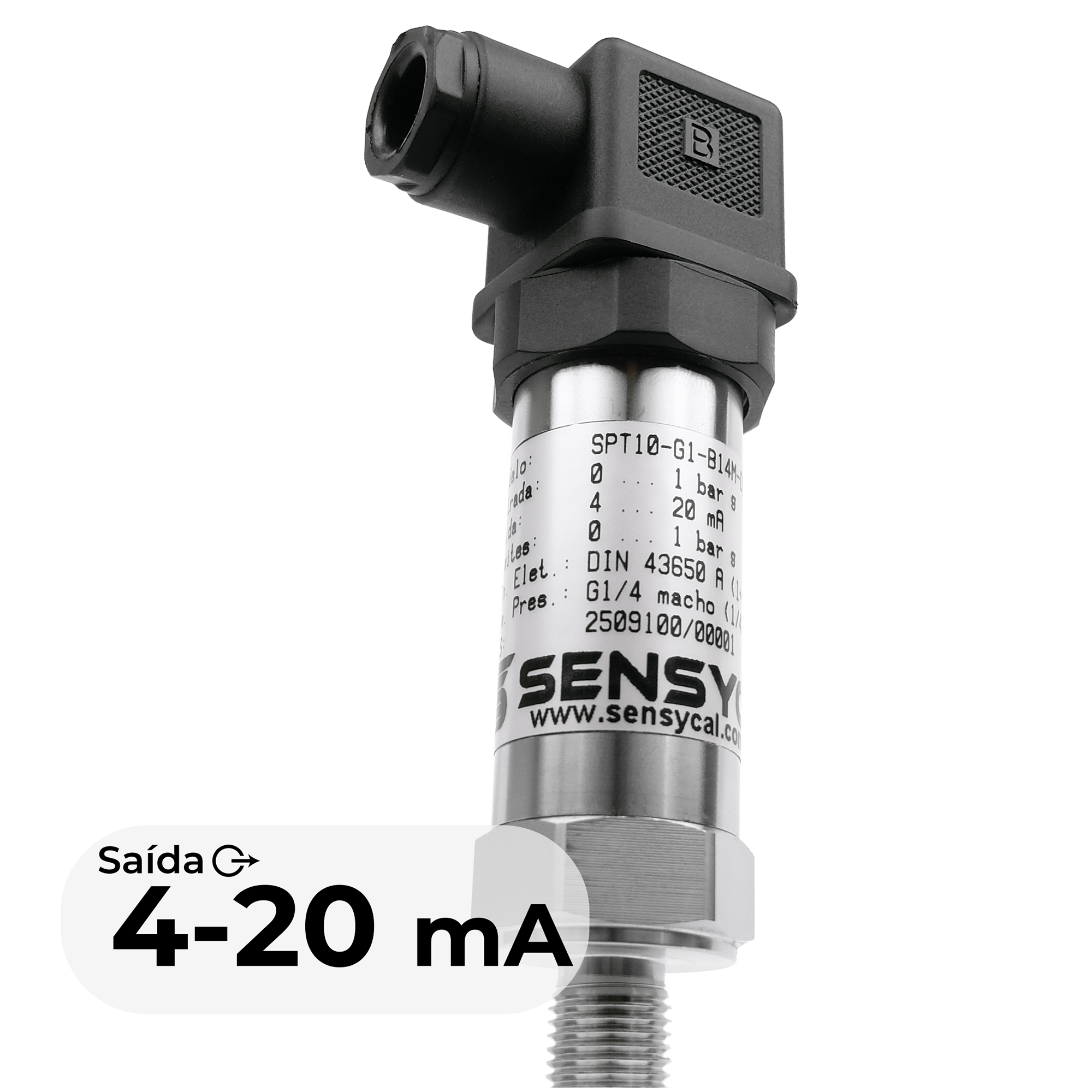

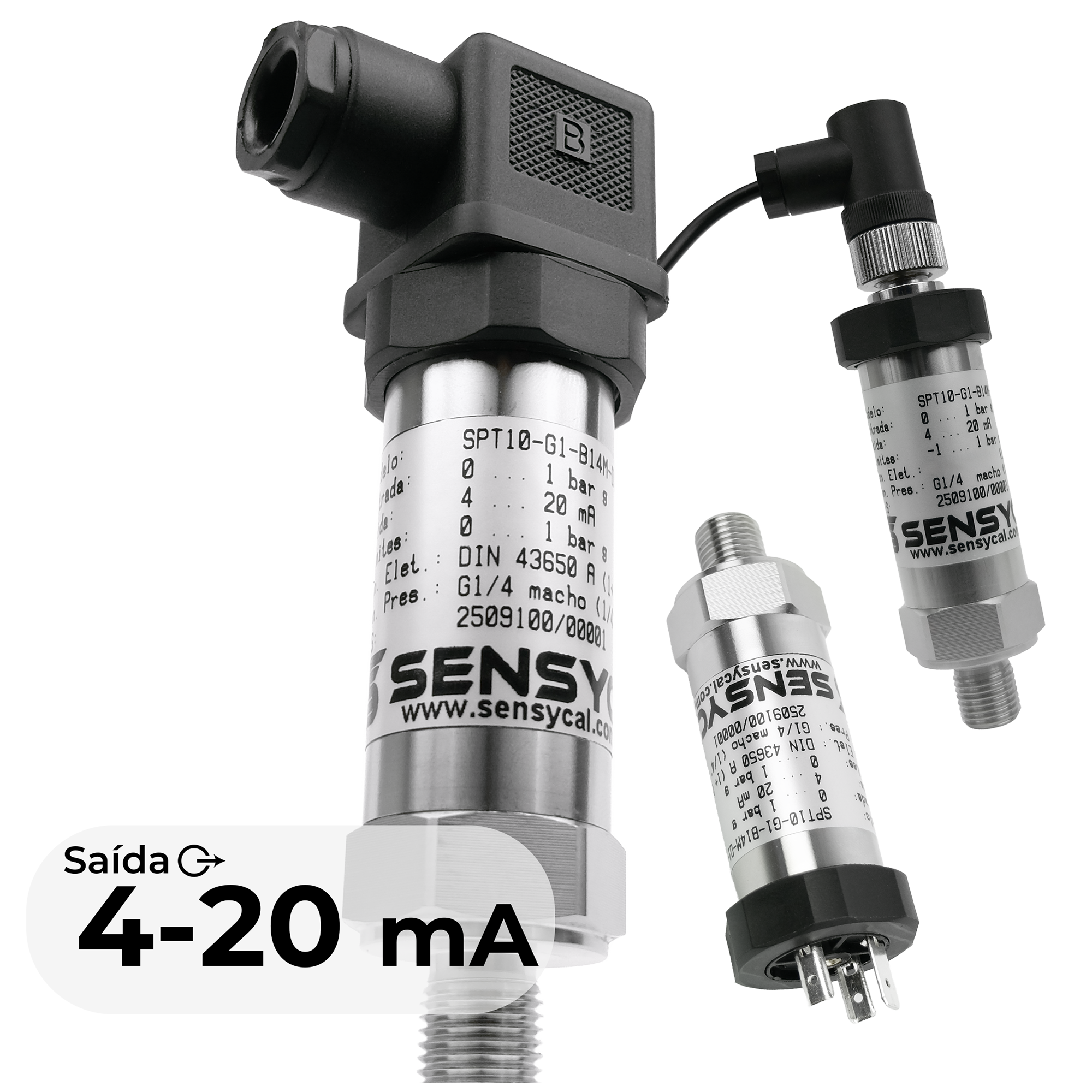

O transmissor de pressão SPT10 é ideal para aplicações de instrumentação que exigem medições de pressão relativa ou absoluta com saída de corrente 4-20 mA com excelente custo-benefício.
Pode ser utilizado em diversos tipos de processo que requerem o monitoramento e controle de sistemas pressurizados pneumáticos ou hidráulicos, como sistemas de bombas e compressores, medição de nível em tanques, medição da pressão em tubulações com gases, entre outros tipos de aplicações.
O SPT10 possui ótima exatidão de medição de 0,25% do fundo de escala (FE), incluindo linearidade, histerese e repetibilidade. As faixas de pressão disponíveis vão desde 0,35 bar até 100 bar.
O diafragma do sensor de pressão do SPT10 é composto por aço inox SAE/AISI 316L, permitindo sua utilização com diversos tipos de gases e líquidos. O invólucro do transmissor pode ser produzido em aço inox SAE/AISI 316L ou aço inox SAE/AISI 304, dependendo dos requisitos da aplicação.

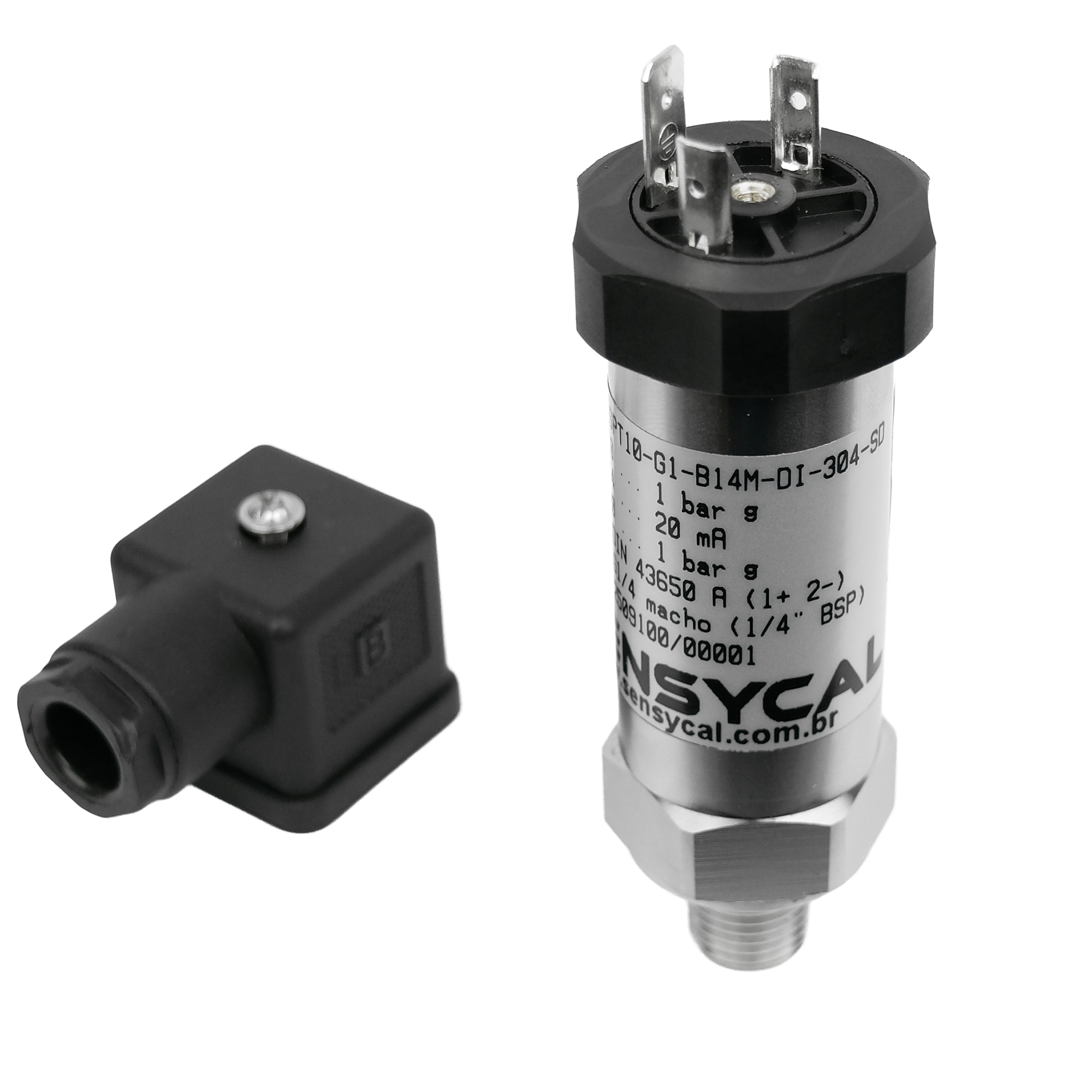

Para conexão elétrica, é possível escolher entre o padrão DIN A (DIN 43650/EN 175301-803 – Form A) ou conector de 4 pinos com rosca métrica M12x1. Para conexão ao processo, é possível escolher entre diversas opções de roscas NPT e BSP (G). Dependendo da aplicação, é possível também optar por selos diafragma para adequar o transmissor de pressão aos processos mais exigentes.
Tensão de alimentação
9 … 33 Vcc
Proteção contra polaridade reversa
Sim.
Proteção de curto-circuito
Permanente.
Proteção de descarga eletrostática
Até 2000 V.
Opções de conectores elétricos
• DIN 43650 (EN 175301-803) – form A: opção DI
• M12 x1 macho 4 pinos: opção M1
Saída
4 … 20 mA (a 2 fios).
Exatidão
± 0,25 % FE (fundo de escala).
Estabilidade
± 0,2 % FE / ano.
Sobrepressão
Até 2 x fundo de escala (FE).
Influência da temperatura
± 0,001 % FE / °C.
Tempo de Resposta
≤ 100 ms.
Conexão de pressão
1/4” BSP (G 1/4″), 1/2” BSP (G 1/2″), 1/4” NPT, 1/2” NPT entre outras, incluindo selos diafragma.
Meios de pressão
Todos os líquidos e gases compatíveis com aço inox SAE/AISI 316L.
Grau de Proteção
IP65 (para conexão elétrica DIN 43650 (EN 175301-803) – form A)
Condições de Ambiente
Temperatura de operação: -25 °C … 100 °C.
Temperatura de armazenamento: -40 °C … 120 °C.
Umidade relativa (RH): 1% … 98% sem condensação.
Material
Invólucro metálico: SAE/AISI 304 (modelo opção 304) ou SAE/AISI 316L (modelo opção 316L).
Conector DIN: ABS
Diafragma do sensor de pressão: SAE/AISI 316L.
